在高速PCB設計中，DDR模塊是絕對繞不過去的一關。無論你用的是DDR、DDR2還是DDR3，只要設計不規范，后果就是——信號反射、時序混亂、系統頻繁死機。
今天這篇文章，我們就圍繞DDR的PCB設計要點，從定義、阻抗、布局拓?fù)洹⒆呔€控制等核心問題，結合實際工程圖示，為你一次講透！

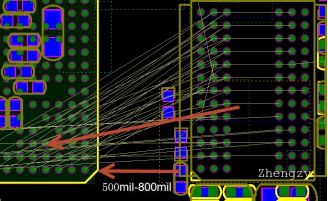

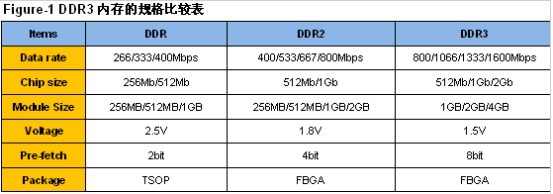

DDR（Double Data Rate）即雙倍速率同步動態隨機存儲器。常見規格包括：DDR、DDR2、DDR3、DDR4 等。其核心特性是在時鐘信號的上升沿和下降沿均可傳輸數據，因此在相同時鐘頻率下傳輸速度翻倍。DDR布線時必須嚴格控制阻抗，典型值如下：03 DDR布局拓?fù)浣Y(jié)構設計要點DDR布局方式隨顆粒數量的不同而有所變化，合理選擇拓?fù)浣Y(jié)構，是PCB設計的關鍵之一。采用點對點（Point-to-Point）連接方式：- 數據線 Bank 做到盡量對稱；

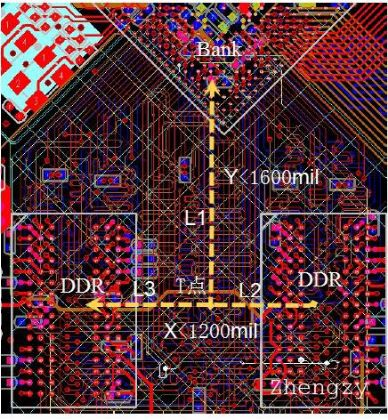

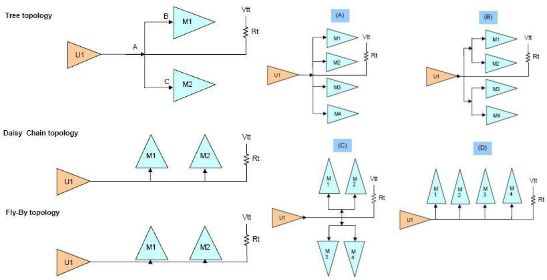

推薦使用T型拓?fù)浣Y(jié)構：- 主干線段L1統一，兩分支線L2、L3等長；

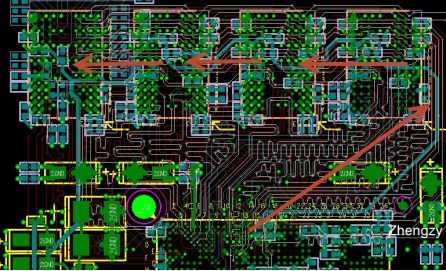

- 菊花鏈拓?fù)洌‵ly-by Structure）

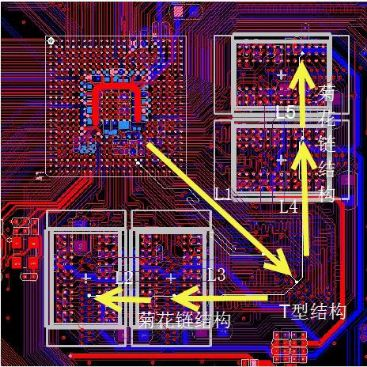

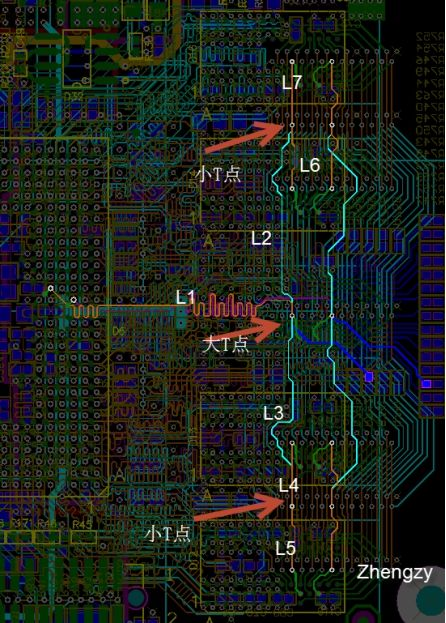

其中，對于DDR3及更高頻應用（如1600Mbps），推薦使用菊花鏈拓?fù)洌‵ly-by Topology），信號完整性更好。- 將T型拓?fù)渑cFly-by拓?fù)浣Y(jié)合；

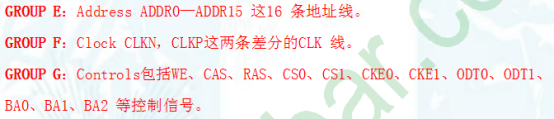

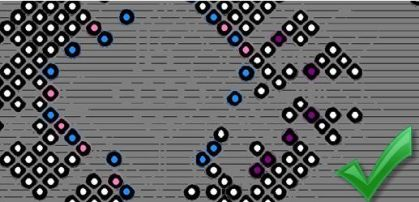

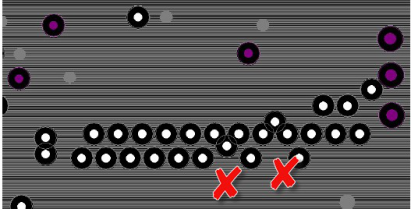

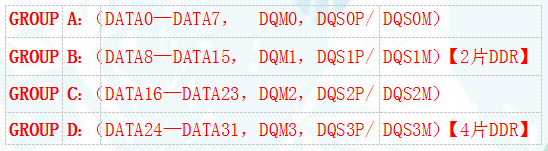

L1 + L3 + L2 = L1 + L4 + L5下面我們以四片DDR3為例，講講信號布線中的具體控制細節。32條數據線（DATA0-DATA31）、4條DATA MASKS（DQM0-DQM3）,4對DATA STROBES差分線（DQS0P/ DQS0M—DQS3P/DQS3M）Address/Command、Control與CLK歸為一組，因為它們都是以CLK的下降沿由DDR控制器輸出，DDR顆粒由CLK 的上升沿鎖存Address/Command、Control 總線上的狀態，所以需要嚴格控制CLK 與Address/Command、Control 之間的時序關系，確保DDR顆粒能夠獲得足夠的、最佳的建立/保持時間。差分對對內誤差盡量控制在5mil以內；數據線組內誤差盡量控制在+-25mil以內，組間誤差盡量控制在+-50mil以內。Address/Command 、Control全部參照時鐘進行等長，誤差盡量控制在+-100mil 以內。數據線之間間距要滿足3W原則，控制線、地址線必要時可稍微放寬到2W~3W，其他走線離時鐘線20mil或至少3W以上的間距，以減小信號傳輸?shù)拇當_問題。VERF電容需靠近管腳放置，VREF走線盡量短，且與任何數據線分開，保證其不受干擾（特別注意相鄰上下層的串?dāng)_），推薦走線寬度>=15mil。DDR設計區域，這個區域請保障完整的參考平面，如下方圖片所示：總結：牢記這幾點，DDR設計再不翻車！想深入學習DDR PCB設計規范？高速走線 / 拓?fù)浣Y(jié)構優化 / DDR4仿真 / 差分布線全流程實戰本文凡億教育原創文章，轉載請注明來源！投稿/招聘/廣告/課程合作/資源置換 請加微信：13237418207
