摘要：基于實測電參數，對NPN低頻大功率晶體管電流放大系數的溫度特性進行優化研究。利用Silvaco-TCAD半導體器件仿真軟件和經驗公式分析了在高溫環境中電流放大系數的溫變特點，并提出一種可有效改善晶體管電流放大系數溫度穩定性的新型結構，該新型結構不僅可顯著降低電流放大系數的高溫變化率，而且可有效抑制電流放大系數的高溫負變現象。
電力電子系統的可靠性與所采用的電子元器件的可靠性密切相關，而電子元器件關鍵電學參數的溫度穩定性是衡量其質量及可靠性的重要依據。若功率晶體管高溫情況下的電流放大系數（β）變化率（αT=△β/β）變大，將對電力電子系統性能產生不利的影響。在放大應用中，環境溫度（或結溫）升高使工作點漂移，影響電力電子系統穩定性。且β溫漂現象嚴重還有可能誘發器件燒毀。
本文圍繞某一型號的NPN低頻大功率晶體管產品（常溫電流放大系數β范圍為75~100；在高溫85℃條件下，電流放大系數變化率αT（αT=Δβ/β）≤25%）的電流放大系數在高溫條件下呈現負溫度系數的現象進行詳細地分析，并提出一種可以有效改善功率晶體管電流放大系數溫度穩定性及抑制電流放大系數高溫負變現象的新型器件結構。利用Silvaco-TCAD半導體器件仿真軟件進行優化設計。
（1）常規晶體管常溫電流放大系數及電流放大系數高溫變化率

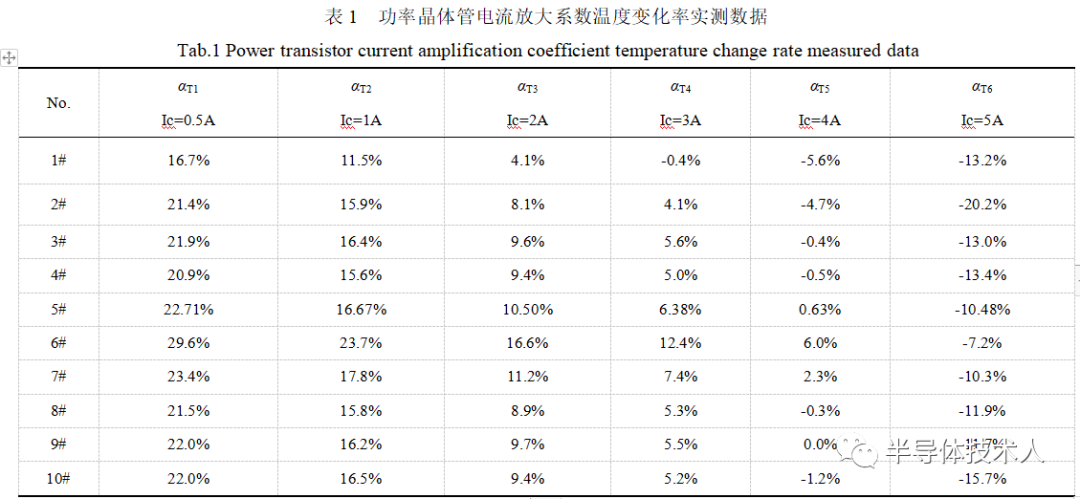

圖1 功率晶體管電流放大系數和電流放大系數高溫變化率
（2）新型結構常溫電流放大系數及電流放大系數高溫變化率，Ic為5A
