一、軟硬件介紹
（一）I2C(軟件)
I2C是一種廣泛應用于嵌入式系統中的短距離串行通信協議，支持多主多從設備模式，主機通過時鐘信號SCL和數據線SDA與從機進行數據交互。在 RT-Thread 操作系統中，我們可以通過菜單配置工具menuconfig快速設置軟件 I2C 的引腳，并借助其內部已實現的驅動程序，方便快捷地完成調用與開發。

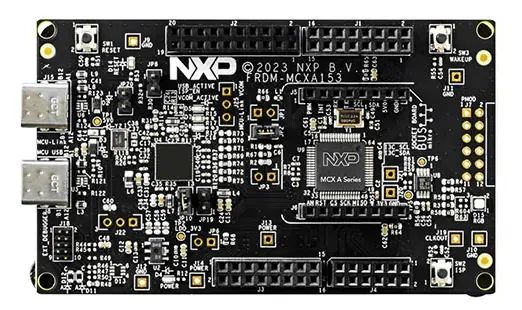

（二）FRDM-MCXA153
FRDM-MCXA153是一款緊湊且可擴展的開發板，可快速基于MCX A14和A15 MCU開展原型設計。它們提供行業標準的接口，可輕松訪問MCU的I/O、集成的開放標準串行接口、外部閃存和板載MCU-Link調試器。本文主要基于恩智浦FRDM—MCXA153開發板 X RT-Thread，測試I2C(軟件) 功能以及SSD1306 OLED。
通過MCUXpresso Developer Experience（MCUXpresso開發人員體驗）提供其他工具，如面向附加板的擴展板中心和面向軟件示例的應用代碼中心。
（三）SSD1306 OLED
SSD1306是一款單片CMOS OLED/PLED驅動器，具有有機/聚合物發光控制器二極管點陣圖形顯示系。SSD1306內置對比度控制、顯示RAM和振蕩器，減少了外部組件和功耗。它有256級亮度控制。數據/命令是從通用單片機通過硬件可選的6800/8000系列兼容并行接口發送，I2C接口或串行外圍接口。它適用于許多緊湊型便攜式應用程序，例如手機副顯示屏、MP3播放器、計算器等。
二、工程創建
目前RT-Thread Studio尚未支持恩智浦FRDM-MCXA153開發板BSP，需要從gitee下載最新的主線，通過scons命令創建工程。下載好主線源碼后，在rt-thread\bsp\nxp\mcx\mcxa\frdm-mcxa153 目錄下打開scons環境，配置軟件I2C驅動和SSD1306 OLED。
（一）軟件I2C配置
在恩智浦FRDM-MCXA153開發板板載的mikroBUS socket找到2個pin做軟件I2C接口的SCL/SDA，考慮到3.3V/GND的需要，直接選擇； P1_0和P1_2，具體可以從針腳圖看到，下圖紅框處的針腳。
因為是軟件I2C，直接在menuconfig的設備驅動中選擇“Use GPIO to soft simulate I2C”，設置中直接配置到I2C1 bus上，之前選擇了P1_0和P1_2作為SCL/SDA，按照((port*32)+pin)的計算公式配置好即可，具體如下圖。
其它的軟件I2C的具體實現，都在RT-Thread的組件中實現了，不再介紹。
（二）SSD1306 OLED配置
在menuconfig中選擇enable SSD1306，并且設置好I2C bus name，I2C的地址默認是0x3c無需修改，同時打開SSD1306測試demo。
上述內容設置好之后，選擇保存。分別執行下述2個命令：
pkgs —update
scons —target=mdk5
待Keil工程生成后，打開工程編譯程序。
Program Size: Code=83324?RO-data=25164?RW-data=784?ZI-data=7876??Finished:?0?information,?2?warning and?0?error messages.".\build\rtthread.axf"?-?0?Error(s),?6?Warning(s).Build Time Elapsed: ?00:00:04
然后下載到恩智浦FRDM-MCXA153開發板上。
三、軟件I2C測試
固件下載完成后，reset系統，可以看到軟件I2C已經配置成功。
sram heap,?begin:?0x0x200019d4,?end:?0x0x20005c00?\?|?/-?RT?-? ? ?Thread Operating?System?/?|?\ ? ??5.2.0?build Jul?21?2024?15:49:40?2006?-?2024?Copyright?by?RT-Thread teamI/I2C: I2C bus [i2c1] registeredD/I2C_S: Software simulation i2c1 init done, SCL pin:?0x20, SDA pin:?0x22I/I2C: I2C bus [i2c0] registeredusing?armclang, version:?6180002MCXA153 HelloWorldmsh?>
list device后，可以看到I2C1已經起來：
msh?>list devicedevice ? ? ? ? ? type ? ? ? ??ref?count-------- -------------------- ----------i2c0 ? ? I2C Bus ? ? ? ? ? ? ?0i2c1 ? ? I2C Bus ? ? ? ? ? ? ?0pin ? ? ?Pin Device ? ? ? ? ??0uart0 ? ?Character?Device ? ??2msh?>
把ssd1306_TestAll的demo跑起來。
對比硬件I2C，軟件I2C的刷屏速度的確差了很多。
