? ??昨天拆解完一款長條型紅外感應燈后，很多朋友都有留言討論那個紅外傳感器的焊接方式應該還有別的方式可以改進。
? ? ?這次看另一款紅外感應燈是怎么樣的。

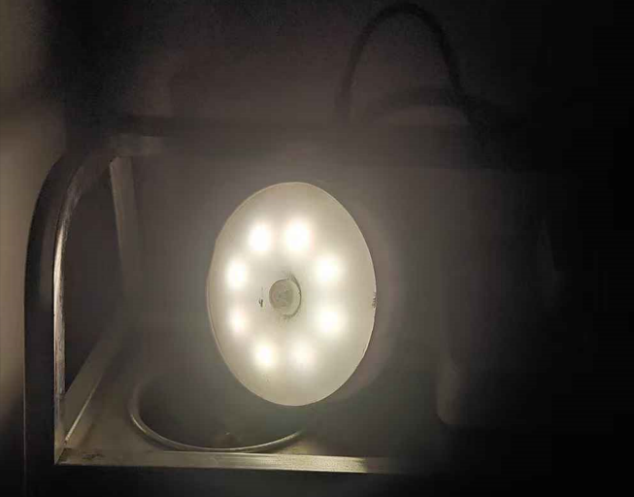

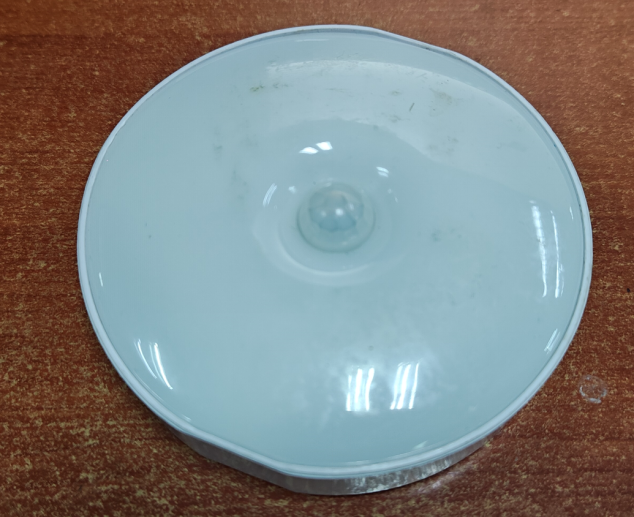

這次要拆解的感應燈是圓形的
傳感器在中間
|
|
說實話，整個外殼做工給人很廉價的感覺。

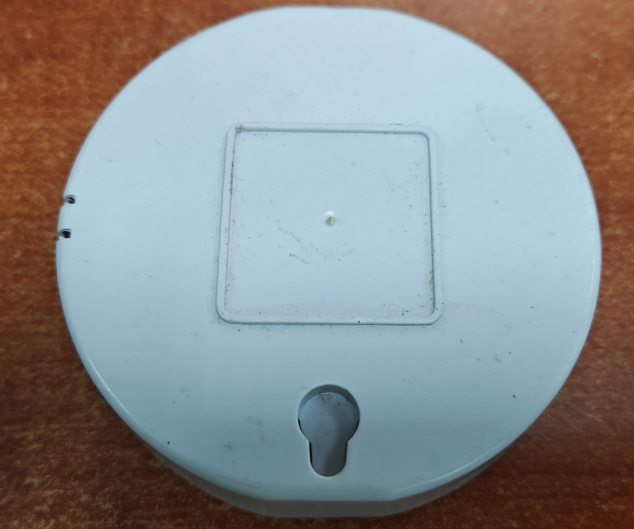

背面方形部分是用來貼磁鐵的，以便于用磁吸在可以方便放置的地方（如鐵質柜、桌子、床角等），下面凹坑是可以用來方便掛在某個地方的，也是很細心的設計。

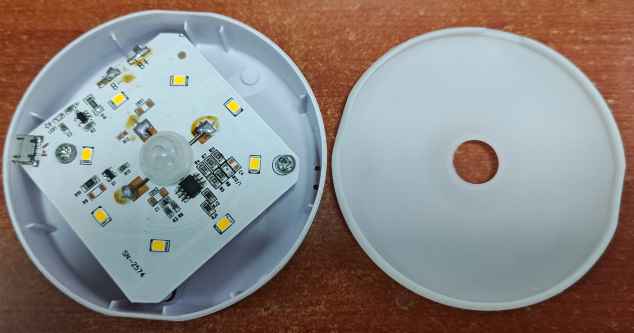

上蓋可以直接拆開來

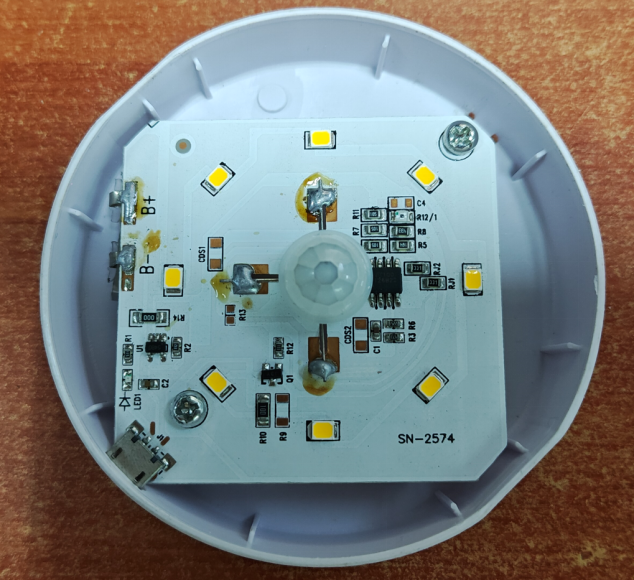

方形的白色油墨電路板、板上有8個LED發光二極管擺放成了一個圓形

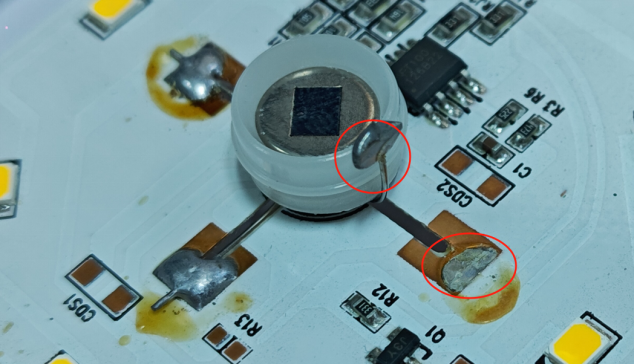

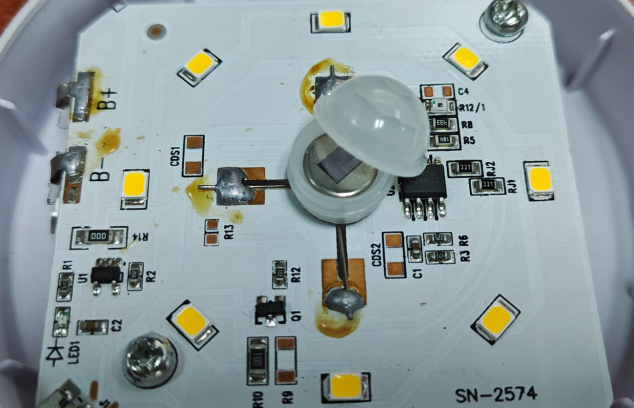

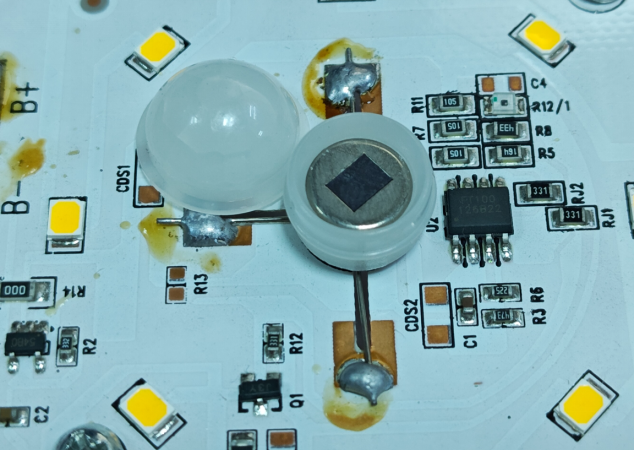

傳感器放在中間，這次這個紅外傳感器和昨天拆解的焊接完全不一樣，這一次是直接將引腳壓彎，將引腳焊接在電路板的表面。

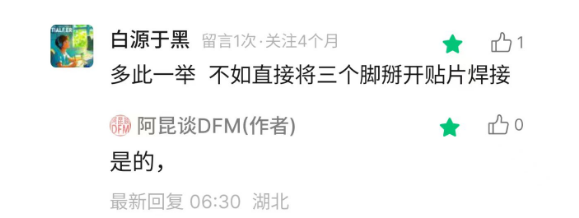

這個焊接方式和這位粉絲說的完全一樣，不會就是這位粉絲設計的吧。??
不用說，這樣的焊接方式，確實明顯會更方便，除了彎腳，基本不需要其它處理，唯一的缺點可能是這樣的方式比較占電路板空間。
因為引腳很長也很硬，在焊接上唯一要注意的焊點要保證可靠，同時引腳要盡可能壓平成型，不然可能焊點受到引腳向上的應力會有點大，影響可靠性。

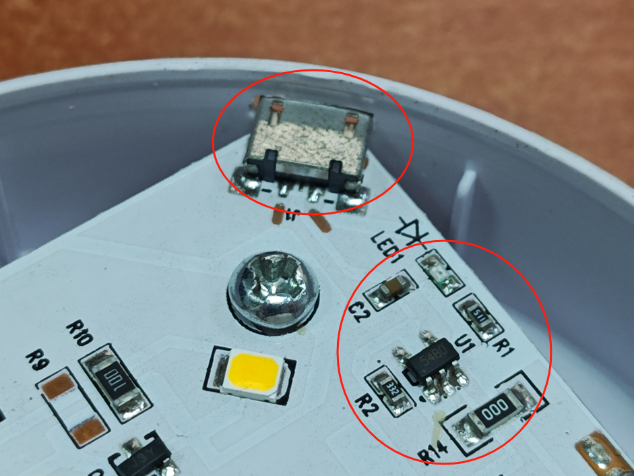

這部分是充電電路，micro usb口也是夠省成本的，選用了只有2個腳的規格，真是能省一點是一點啊，不過對于這個產品來說，選用這個是正確的，因為滿足要求，只用來充電，確實選用只能充電功能的usb口就夠了。

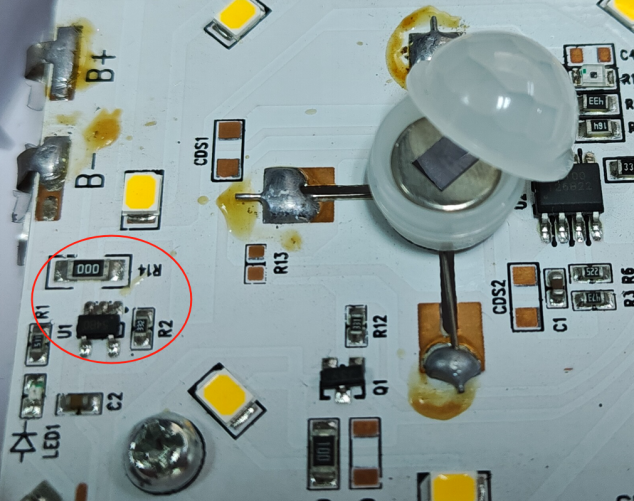

這部分LDO電源電路，主要是給芯片提供工作電壓。

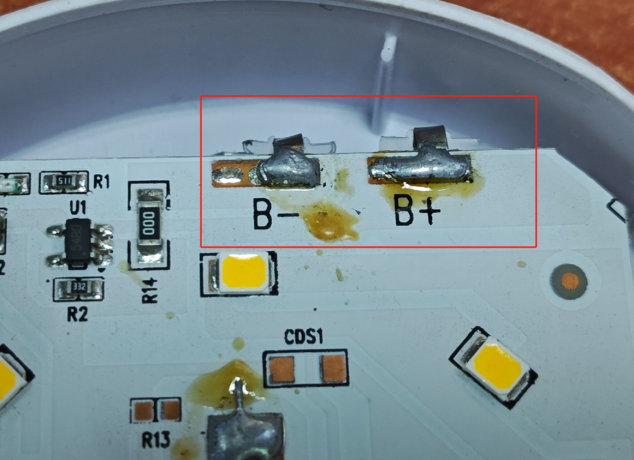

這是焊接鋰電池的2個焊點，鋰電池就是放在了下面。

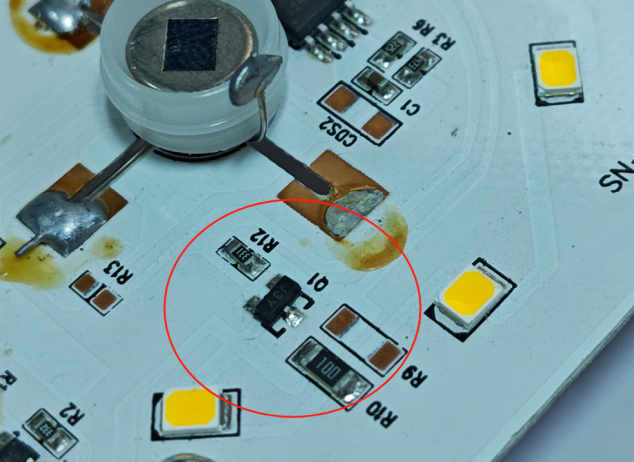

這部分就是一個Q1三極管作為開關，來控制8個led燈的亮滅，邊上還有一個1206的大功率電阻10歐用來做二極管的限流電阻（因為8個二極管亮起來電流相對會較大）。

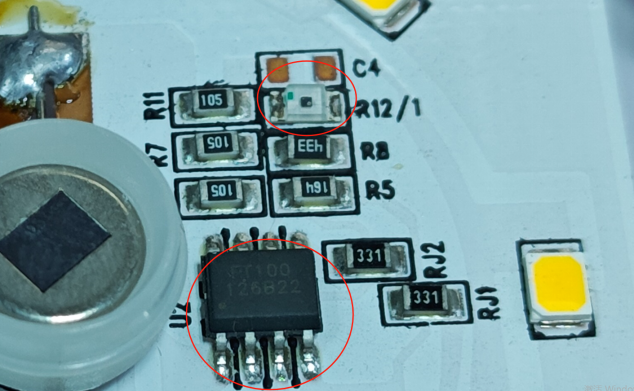

這一部分電路就是紅外感應燈的核心控制電路了，上面的像發光二極管的器件就是一個光敏二極管，原理是通過外界光線的情況來判斷是白天還是晚上。（如果是白天，那這個感應燈無論怎么感應到了人來了，也不會工作）

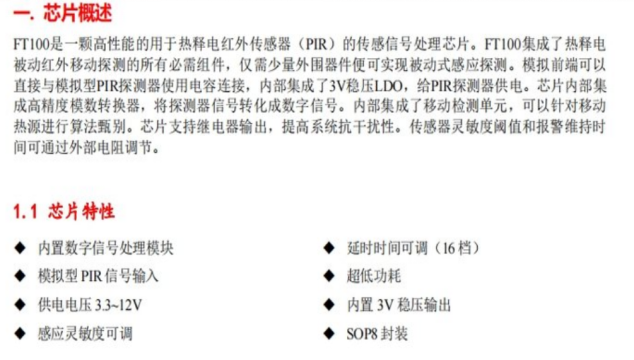

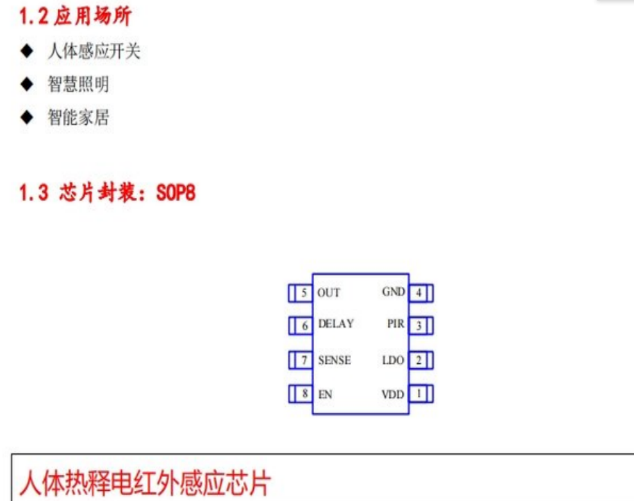

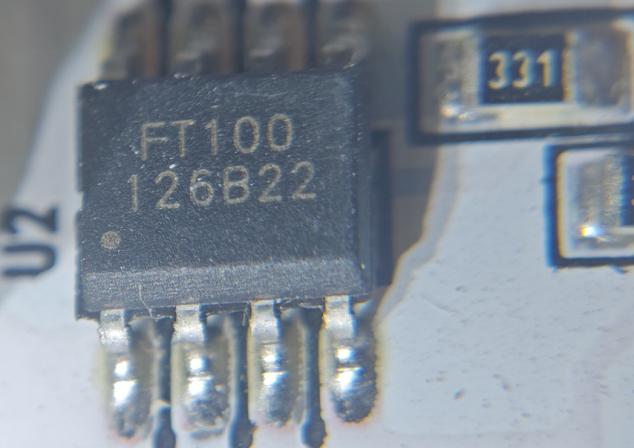

芯片型號是FT100，這是一個專用的紅外傳感器的傳感信號處理芯片。
這里重新說下感應燈的工作過程：
?、光敏?極管感應“?天和?夜"的信息給到這個紅外感應芯?來判斷，如果是?天，隨便怎么樣，那
么這個感應燈不會亮起?作，到了晚上，開始?作，等待”?體“靠近。
?、當有?體靠近傳感器時，感應到?來了，傳感器告訴紅外感應芯?，芯?就會持續輸出?個電平信
號（如?電平）給到三極管，讓三極管打開，使 6 個 LED 燈?作。
三、當三極管持續?作了 1 分鐘（亮了?分鐘，想亮多久是可以根據外圍電阻來調節），那么芯?就會判斷亮的時間到了，然后把控制三極管的信號斷開（如輸出低電平），然后所有 LED 燈滅，重新等待下?次的”?體觸發

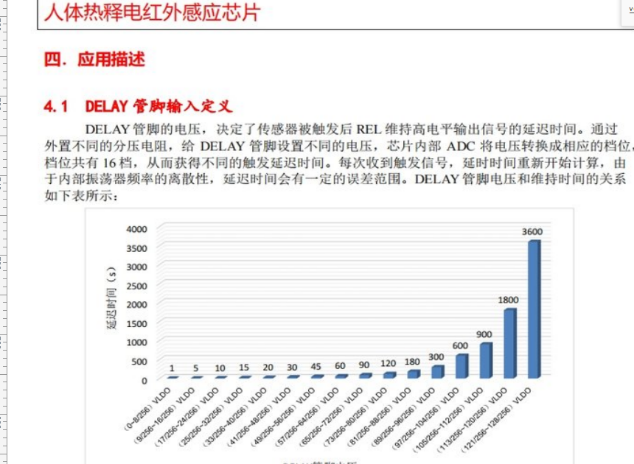

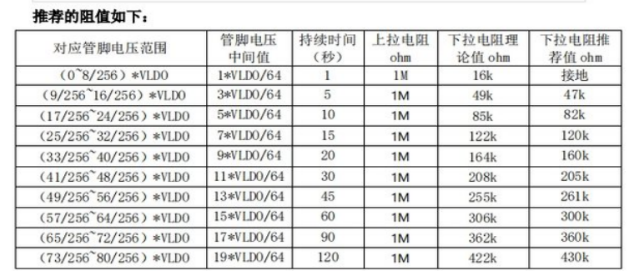

根據芯片手冊，可以看出，這個指示燈亮的時間是可以通過外圍電阻來設置的。

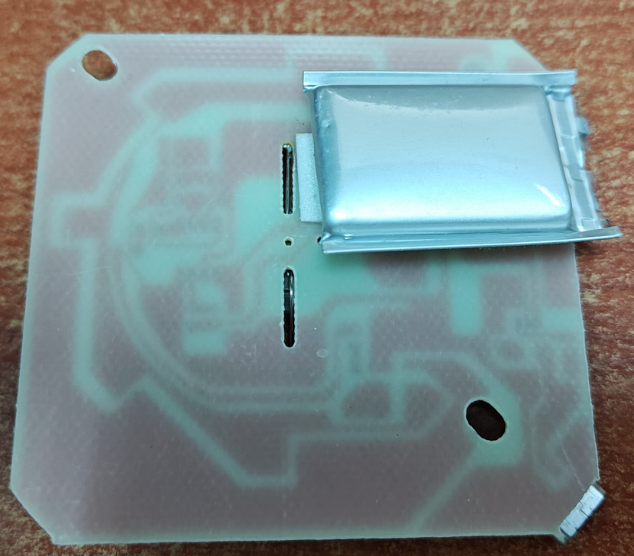

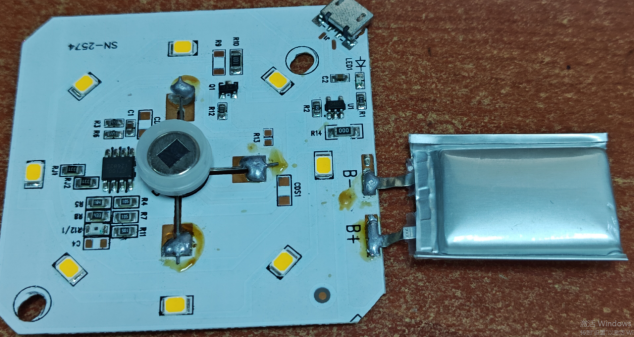

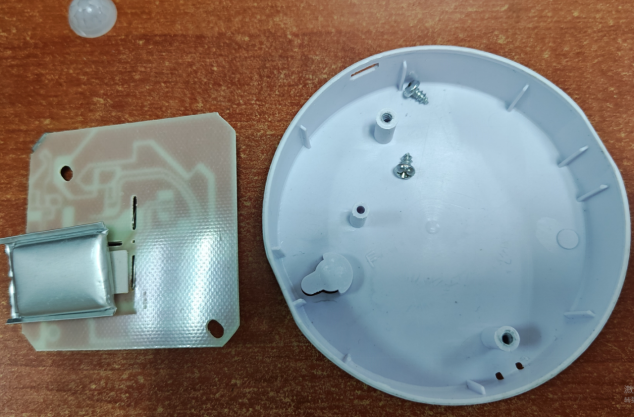

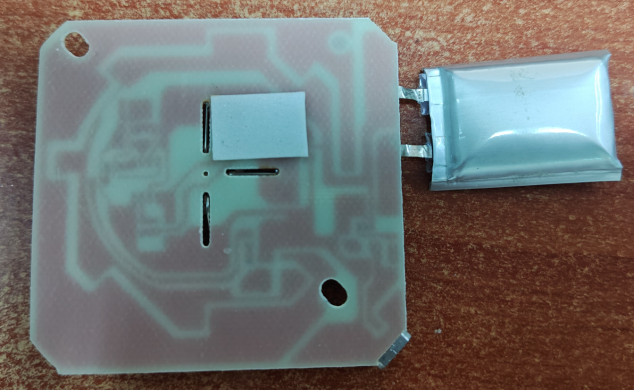

拆開電路板，電池放在下面，這是一個完全的單面板設計這個電池質量和容量明顯比昨天拆解的那一款要差的很多，這個電池明顯已經鼓包了。
板上還貼心的貼了一個背膠用來粘住電池，防止電池里殼內晃晃檔檔。

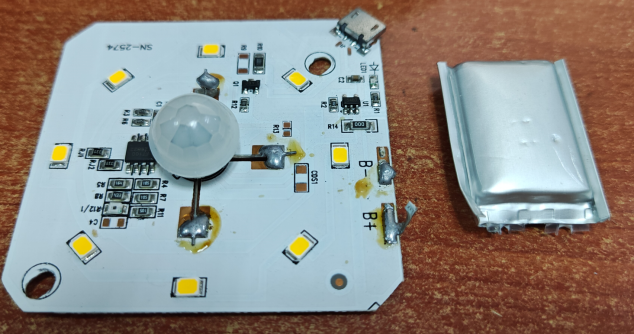

再看下正面
這個電池鼓包太嚴重，已經不能用了，直接把電池扯下來

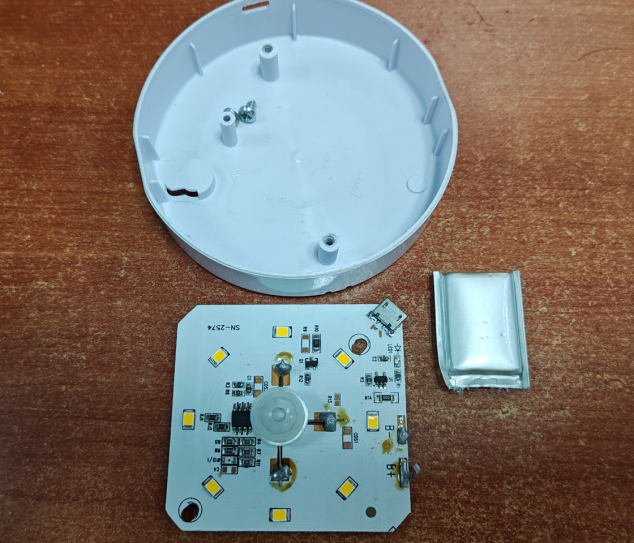

全家福。

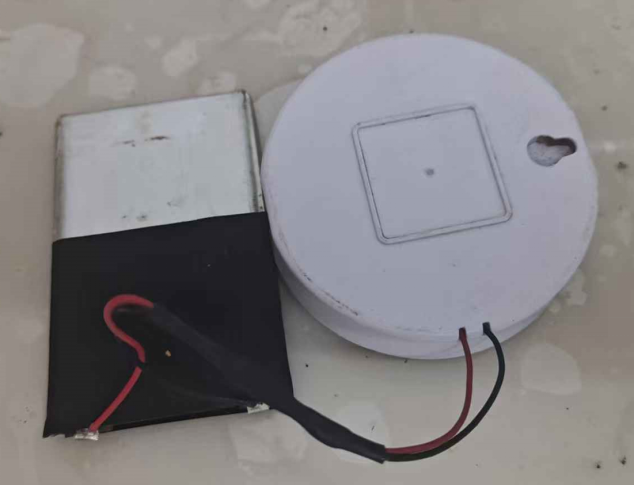

最后把這個改裝一下，換個大容易的鋰電池，這一充電可以用2個月了。
這一家做的感應燈和昨天拆解的那一款不管是從外殼材料還是到內部的電池、其它做工等上比還是差了一大截，這個顯示是走低端路線的，不過這一款的亮點就是：工程師把傳感器的“大長腿”用上了，只要成型好了，就可以直接焊接在電路板上，而不像那一款這么復雜的操作焊接。
但是想要焊接好的質量就是要控制好這個“大長腿”的成型。
|

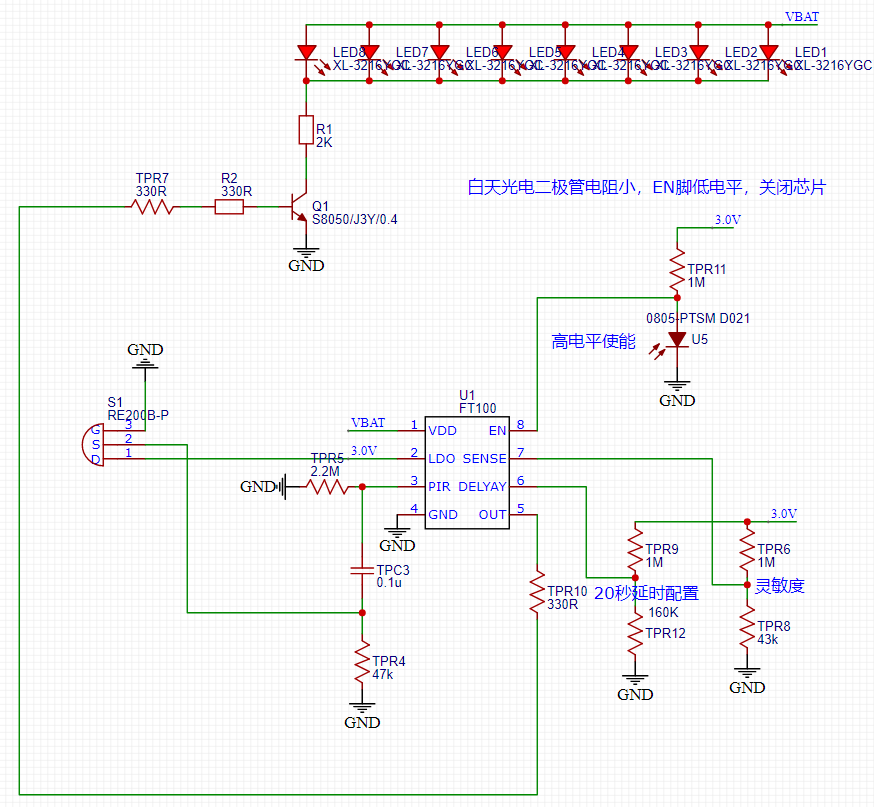

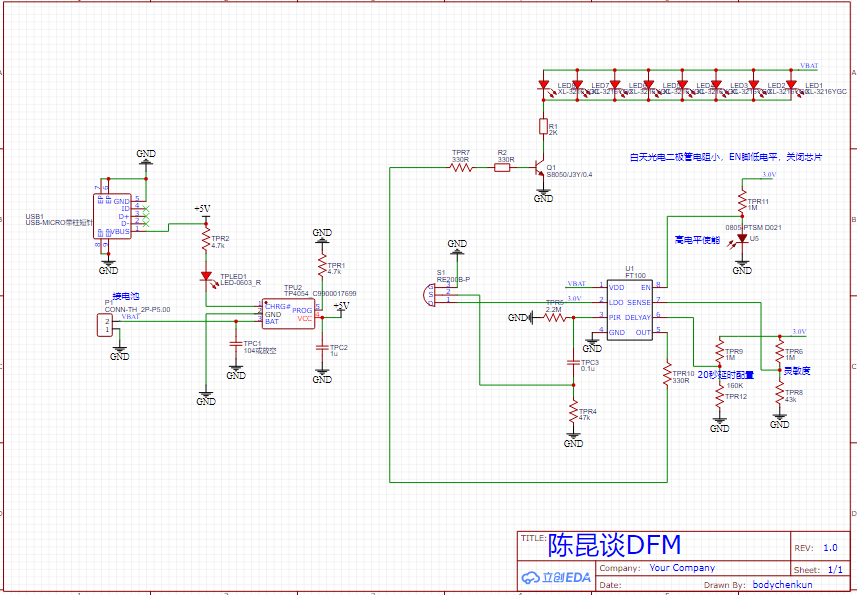

總體電路 |
?
|

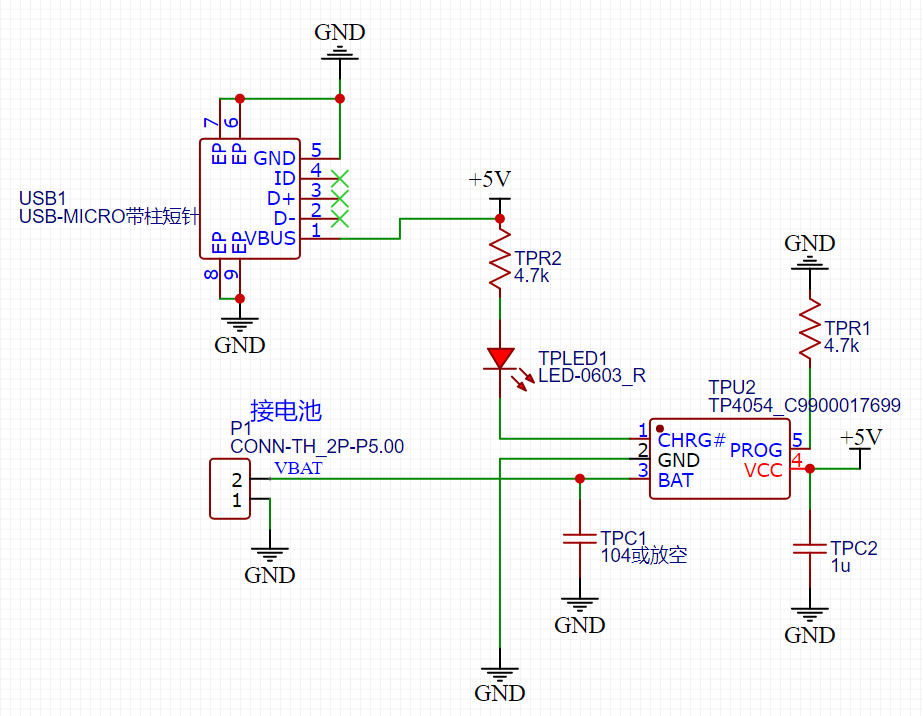

usb充電口和充電芯片 |
?
|
LED燈控制電路 |
