蘭博基尼Temerario超跑混動背后的秘密武器

1. 蘭博基尼Temerario：混合動力超級跑車的巔峰之作

2. 為什么選擇YASA？

3. 軸向磁通驅動的關鍵NVH問題

4. YASA緩解NVH問題的法寶

4.1 抑制軸向磁通電機NVH的4種手段(知識星球發布)

• 4.1.1 雙轉子斜交

• 4.1.2 磁鐵形狀的側斜交

• 4.1.3 通過磁極靴調整消除諧波

• 4.1.4 SMC極靴齒形偏移(Tooth Skew)設計

4.2 軸向磁通NVH抑制的大招：HCI(知識星球發布)

• 4.2.1 諧波電流注入(HCI)(知識星球發布)

• 4.2.2 為什么HCI在軸向磁通電機NVH中抑制效果顯著？(知識星球發布)

• 4.2.3 HCI在軸向磁通的效性如何？(知識星球發布)

5. 總結

|SysPro備注：本篇節選，相關技術資料在知識星球中發布(點擊"閱讀原文")

蘭博基尼Temerario：混合動力超級跑車的巔峰之作

蘭博基尼Temerario，被譽為下一代混合動力超級跑車的巔峰之作。這款融合了極致性能與尖端科技的混合動力超級跑車，具備驚人的動力配置和卓越的性能表現。

Temerario搭載了一臺雙渦輪增壓V8混合動力發動機，立方容量高達3,995毫升，這臺發動機不僅擁有澎湃的動力，還結合了混合技術的優勢，實現了動力與效率的完美平衡。在性能方面，Temerario最大功率為920HP(676 kW)，最大扭矩730Nm，且在4,000–7,000 rpm的轉速范圍內都能保持這一峰值扭矩輸出，這為駕駛者提供了持續而強勁的動力支持。在加速性能上，Temerari的0–100km/h的加速時間僅需2.7s，最高速度超過了340km/h。

這一成就的背后，是YASA與蘭博基尼工程團隊之間的密切合作。他們共同為Temerario及其高轉速V8內燃機(ICE)設計、開發和優化了電力驅動系統。

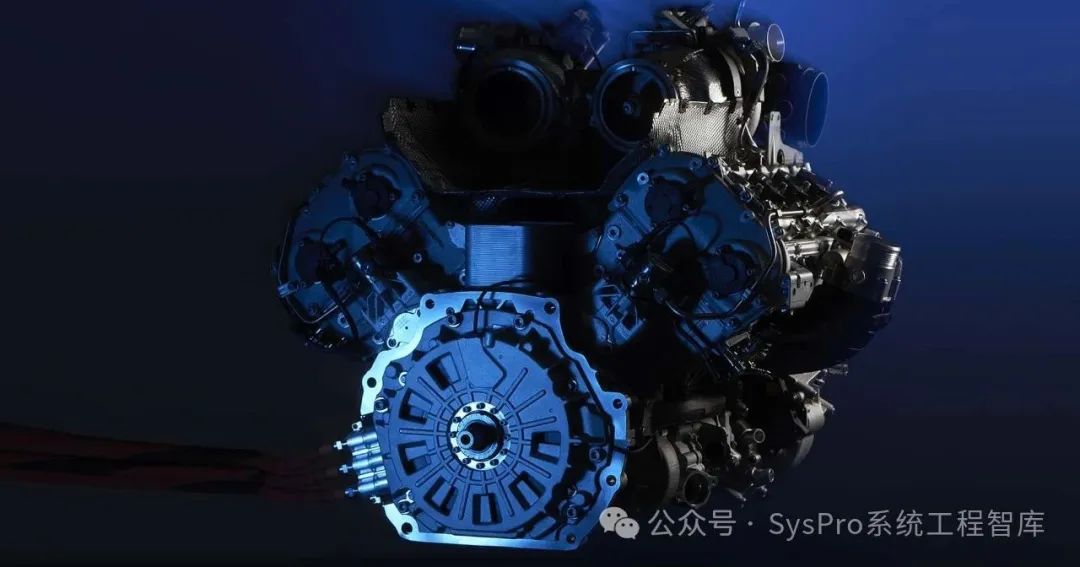

【內燃機】這款8缸發動機擁有4升的排量，并在V型結構內部布置了兩個渦輪增壓器，采用干式油底殼以確保在持續高G力環境下的潤滑，同時配備了平面曲軸，這是蘭博基尼此配置中的一項新穎設計。動力方面，最終可以輸出790HP，轉速范圍9000至9750rpm之間。為了實現這一目標，蘭博基尼致力于減輕內部組件的重量，采用了諸如鈦合金連桿等元件，并且整個氣門開啟系統均源自賽車發動機。

【軸向磁通電機】Temerario的前電動車橋上集成了兩個YASA軸向磁通電機，提供300 Nm的峰值扭矩和110 kW的峰值功率，而每個電動機的重量僅為17.3kg，直徑為295mm，厚度僅為70mm，最大速度可達10,000 rpm。此外，Temerario還配備了后橋上的第三個YASA軸向磁通電機，確保了卓越的性能和非凡的駕駛動態。

圖片來源：YASA

為什么選擇YASA？

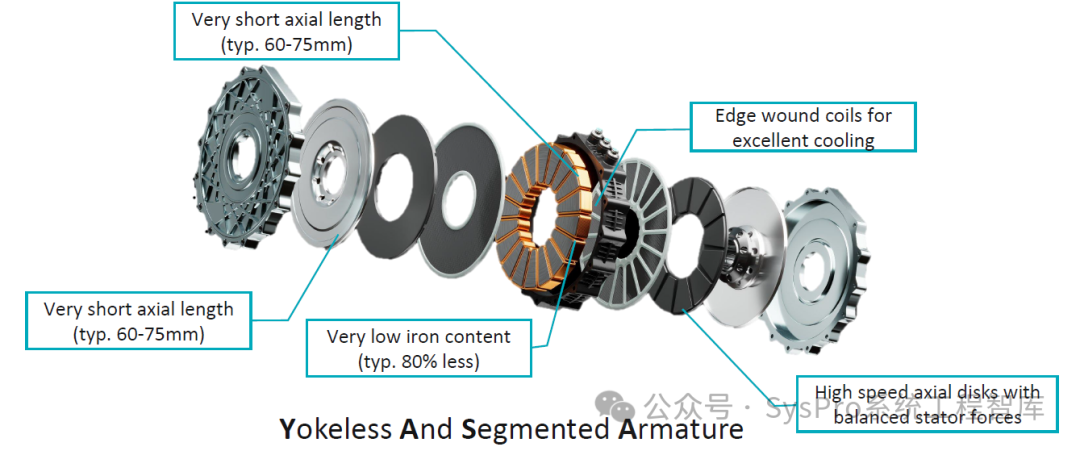

• 極短的軸向長度：在60-75mm之間，這一緊湊的設計使得其在空間受限的場合中具有顯著優勢，便于集成和安裝
• 極低的鐵含量：該電機的鐵含量典型值減少了80%以上。這一特點不僅減輕了電機的重量，還提高了其效率，使得電機在運行時能耗更低，性能更優
• 邊緣繞組線圈設計：YASA軸向磁通電機采用邊緣繞組線圈，這種設計實現了優秀的冷卻效果。增強了電機在運行過程中的散熱性能，確保了電機在高溫環境下的穩定運行，提高了整體可靠性
• 高速軸向盤片與定子力平衡：該電機具備高速性能，同時其定子力得到了平衡。這使得電機在運行時更加平穩，減少了振動和噪音，動力輸出更為高效，提升了駕駛或使用的舒適性

圖片來源：YASA

深入解析YASA拓?fù)浣Y(jié)構，我們發現其是高效能與輕量化的結合。YASA拓?fù)浣Y(jié)構具有極短的軸向長度（60-75毫米）、極低的鐵含量（減少80%以上）、邊緣繞組線圈實現優秀冷卻效果，以及高速軸向盤片與平衡定子力等關鍵特點。這些特點使得YASA拓?fù)浣Y(jié)構廣泛應用于電動汽車、無人機、機器人技術等對體積和重量有較高要求的領域。在電動汽車中，YASA電機可以幫助實現更為緊湊和高效的驅動系統，從而提升汽車的整體性能。

軸向磁通驅動的關鍵NVH問題

然而，隨著電動汽車技術的不斷發展，NVH問題變得越來越重要。NVH問題不僅影響車輛的性能和舒適性，還可能導致結構損壞和零件疲勞。在電動汽車領域，由于電動驅動系統的獨特性，NVH問題變得更加突出。因此，理解和解決這些振動和噪聲問題對于提高產品質量和用戶體驗至關重要。

那么，在軸向磁通電機中NVH問題如何產生的呢？

結合上面我們的介紹，可以感知到，NVH問題主要源于以下幾種機制：

• 軸向力波動（Axial force ripple）：軸向磁通電機在運行過程中，由于磁場的不均勻分布或轉子與定子之間的氣隙變化，可能會產生軸向力波動。這種波動會導致電機部件之間的相互作用力發生變化，進而引發振動和噪聲。

• 扭矩波動（Torque ripple）：扭矩波動是電機輸出扭矩的不均勻性，它同樣源于磁場的不均勻分布或電機設計的固有特性。扭矩波動不僅會導致電機的振動，還可能影響電機的性能和效率。

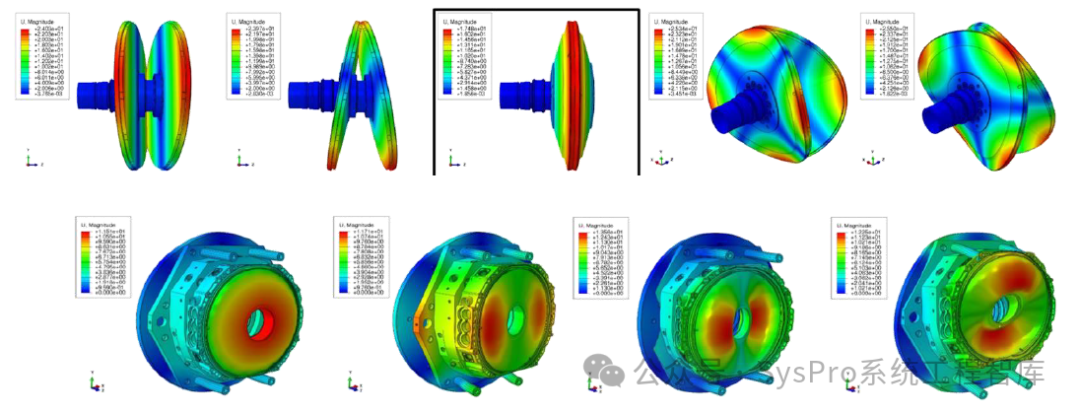

• 轉子振動（Rotor vibration）：在軸向磁通電機中，轉子振動往往是一個關鍵問題。由于轉子的高速旋轉和可能的不平衡，它會產生較大的離心應力力，進而導致振動和噪聲。| SysPro備注：這一點與徑向機器中常見的定子振動不同，轉子振動在軸向磁通電機中更為顯著

那么，面對上述的諸多問題，有哪些有效的技術手段可以使用呢？

圖片來源：YASA

04

下面我們一起來看看：YASA是如何緩解軸向磁通電機出現的NVH問題的？

在3中我們了解到：由于磁場的不均勻性帶來了軸向力波動、扭矩波動，雖然4.1中提到的一系列磁性解決方案在一定程度上有所幫助，但對于高端電動汽車領域而言，其效果尚顯不足......

以上是對關于BEYOND軸向磁通電機技術方案深度解析(節選)，完整版內容、及其技術報告、設計規格書、2D/3D數據在知識星球「SysPro系統工程智庫」的 "新能源最新技術資訊(方案資訊、對標報告)" 專欄發布，歡迎查閱、學習，希望有所幫助!
