導語：特斯拉Cybertruck以其三電機AWD動力系統成為業界關注的焦點。本文將深入剖析Cybertruck的三種電機拓撲配置，特別是前驅永磁同步電機+后驅感應電機的獨特設計。從定子的8層扁線繞組到轉子的創新結構，特斯拉在電機設計中充分考慮了性能、重量、熱穩定性及成本等多方面因素，實現了性能與成本的最佳平衡。我們一起來看看Cybertruck驅動電機系統的秘密。
1. 特斯拉 Cybertruck的三種電機拓撲配置2. 前驅動單元：永磁同步電機的"不同之處"-定子3. 前驅動單元：永磁同步電機的"不同之處"-轉子4. 后驅動單元：感應電機的創新之處(知識星球發布)

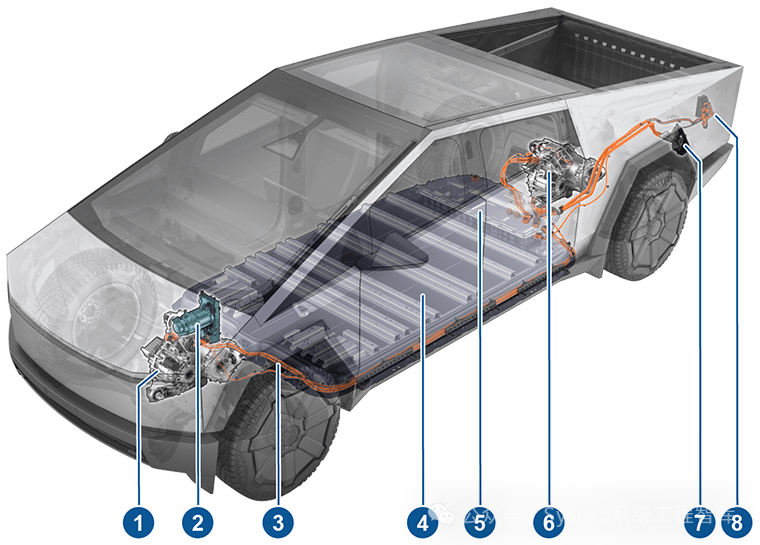

特斯拉 Cybertruck，這款以極致性能和創新設計著稱的電動皮卡，其驅動電機系統無疑是其核心競爭力之一。Cybertruck提供了三種不同的電機配置：單電機后輪驅動(RWD)、雙電機全輪驅動(AWD)、三電機全輪驅動(AWD)。下面我逐一解釋下：單電機配置：永磁電機被安裝在后軸上，負責驅動后輪。雙電機配置：前橋裝有感應電機，后橋裝有永磁同步電機，實現全輪驅動。其中，前感應電機的最大功率輸出為303馬力(226 kW)，后永磁電機的功率輸出為297馬力(221 kW)，總輸出功率達到600馬力(450 kW)。 三電機配置：后橋上安裝了兩臺感應電機，前橋上則安裝了一臺永磁同步電機。這種配置提供了更高的功率和性能，被稱為“Cyberbeast”的三電機AWD版本，其總輸出功率高達845馬力(630 kW)。其中，前電機產生276馬力(206 kW)，每個后電機則分別產生284馬力(212 kW)。下面我們聚焦于Cybertruck的三電機系統，具體看看其前驅的永磁同步電機、后驅的雙感應電機究竟有什么與眾不同？

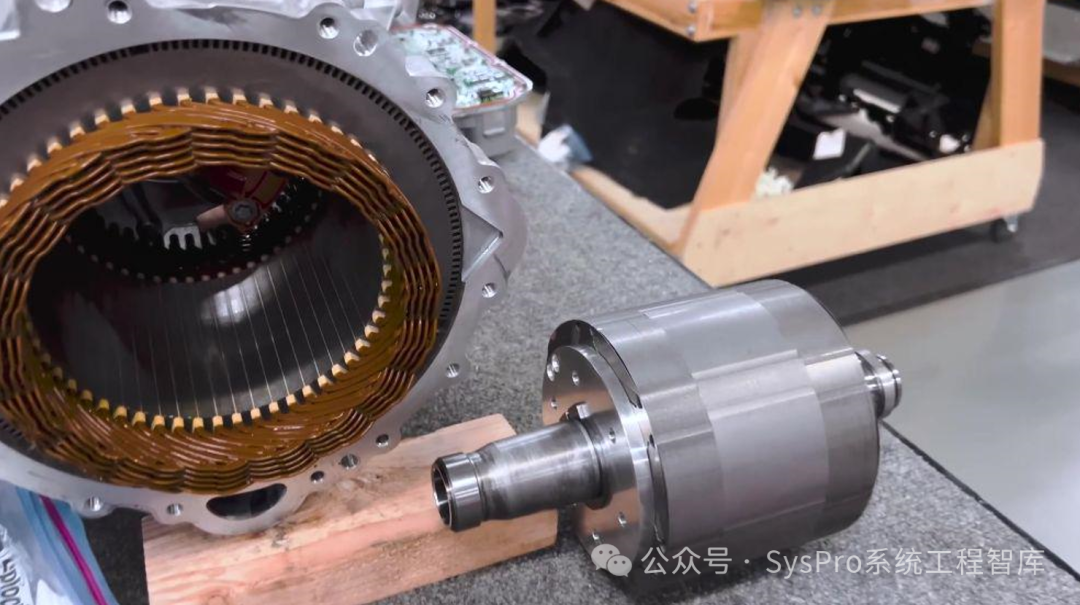

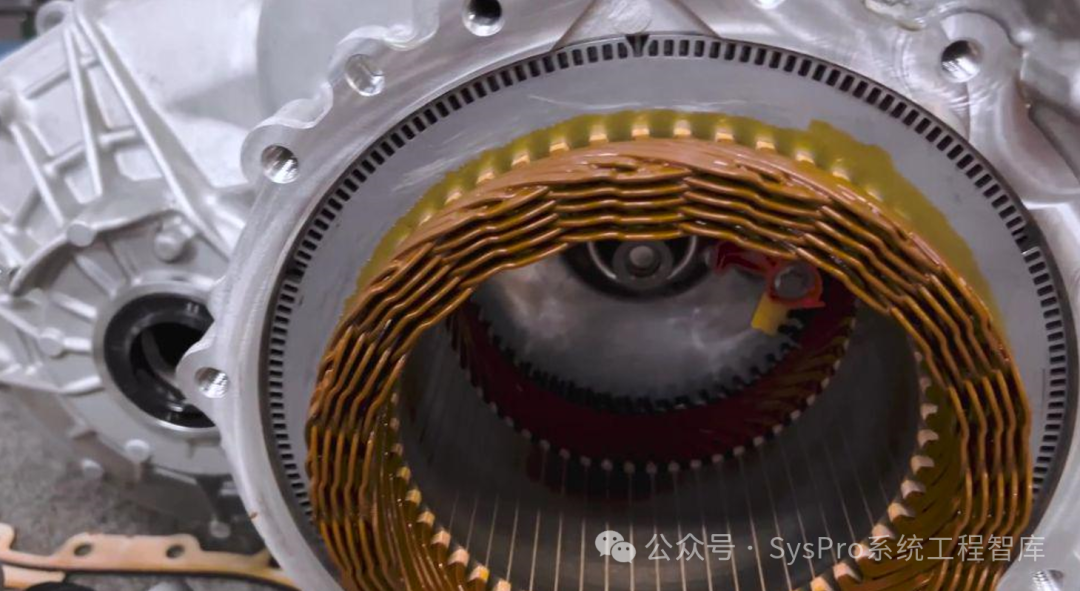

前橋上的永磁同步電機是Cybertruck驅動系統的關鍵組成部分。首先，定子采用了8層扁線繞組設計，這一設計背后蘊含著多方面的技術考慮。我們從三方面來回答下這個問題：首先，從尺寸和結構優化的角度來看，8層設計在功率輸出和重量之間找到了最佳平衡點，既提供了高功率輸出，又保持了相對較輕的重量。這對于一款大型皮卡來說至關重要，因為減輕重量可以提高車輛的能效和行駛性能。其次，8層設計在熱性能上也表現出色。與 Model 3 電機定子中使用的 10 層設計不同，更少的層數意味著更短的散熱路徑，這使得熱量更容易傳遞到冷卻系統，從而提高了電機的熱穩定性。對于越野或牽引等重型用途來說，這種熱性能的優化確保了電機在長時間高負載運行下不會出現過熱問題，保證了車輛的可靠性和耐用性。此外，8層設計還簡化了制造工藝，提高了生產效率，并降低了錯誤率；而Model 3的10層設計，需要更精確的設備和更嚴格的公差控制，這無疑增加了制造的復雜性和成本。這對于大規模生產來說是一個巨大的優勢，因為降低成本和提高效率是汽車制造商始終追求的目標。最后，站在應用場景考慮，為了滿足越野或牽引低速、大扭矩需求。8層設計與優化的驅動系統相結合，可以確保車輛在低速時擁有更好的扭矩輸出。相比之下，Model 3更側重于高速性能和效率，因此10層設計在其應用場景中更為合適。| SysPro備注：背后的邏輯在這里不展開解釋，感興趣的朋友可以查閱了解。

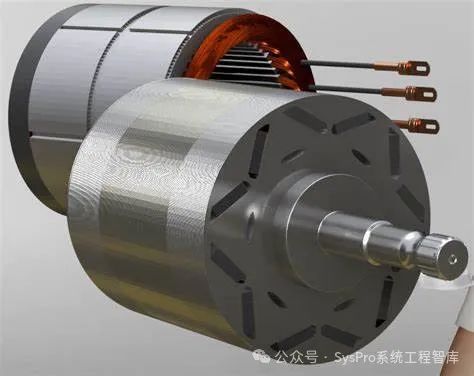

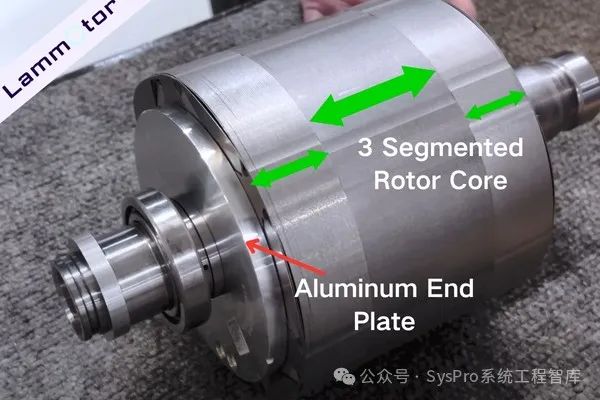

特斯拉Cybertruck的永磁同步電機轉子結構分為三個部分：較寬的中心、兩個較窄的側面。彼此之間有錯位，旨在減少扭矩紋波和噪聲。

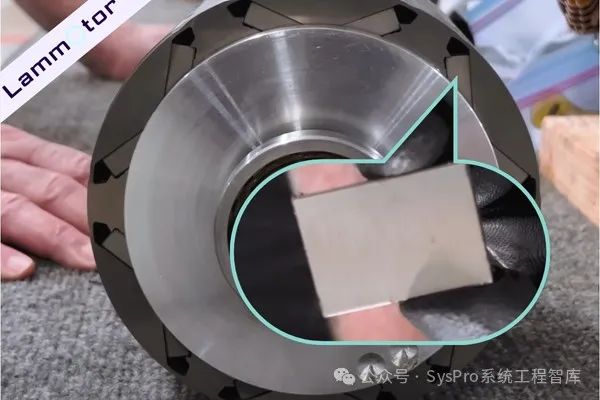

在轉子的構造上，鋁制端板并沒有延伸到轉子疊片的外徑，這樣的設計有效減輕了電機的重量。而Cybertruck的前電機轉子更是采用了一塊實心永磁體，這與Model 3中的分段設計形成了對比，主要出于降低成本的考慮。
相比之下，特斯拉Model 3電機中首次采用了分段永磁體設計，其優勢顯而易見：
- 減少高頻諧波損耗：通過調整每段永磁體的大小、角度或間距，可以有效減少電機運行過程中的高頻諧波，從而降低扭矩脈動和能量損失。
- 改善散熱：分段磁體之間的間隙為熱量提供了逸出的途徑，有助于降低轉子溫升，延長永磁體的使用壽命。
- 減少機械應力：在高速旋轉過程中，轉子會受到離心力的作用。分段磁體能夠均勻分布應力，最大限度地減少集中應力損傷，提高轉子的結構強度。
- 降低退磁風險：實心永磁體在高溫或強反向磁場下容易發生局部退磁，導致性能下降。而分段設計則限制了局部退磁的影響，保留了整體磁場，提高了電機的可靠性。
綜上所述，特斯拉在Cybertruck和Model 3的永磁同步電機轉子設計中，根據實際需求和應用場景，選擇了不同的永磁體設計方案，以實現最佳的性能和成本平衡。
特斯拉Cybertruck三電機AWD動力系統以其極致性能和創新設計著稱，其驅動電機系統是關鍵所在。前驅的永磁同步電機定子采用8層扁線繞組設計，優化了功率、重量和熱性能，轉子結構獨特，有效減輕了重量并降低了成本。后驅的雙感應電機定子設計與前驅一致，轉子則采用直轉子方案，并添加小凹槽降低噪音，非機械加工表面設計既保證了性能又降低了成本。我們可以發現，特斯拉在Cybertruck的電機設計中，充分考慮了實際需求和應用場景，實現了性能與成本的最佳平衡。
以上內容發表在「SysPro系統工程智庫」知識星球

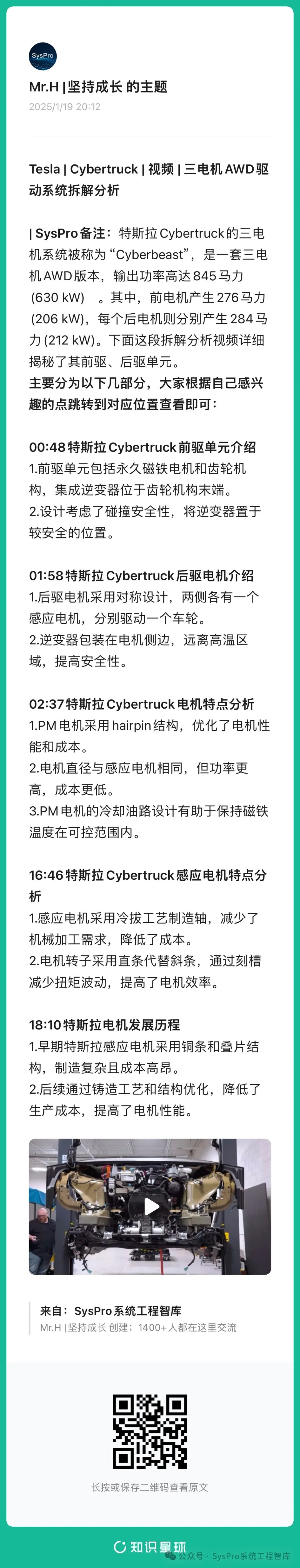

以上是關于特斯拉Cybertruck的845馬力"動力野獸"三電機系統拆解分析(節選)，完整解讀內容、技術報告、公開方案資料、解析視頻在在知識星球「SysPro系統工程智庫」中發布，歡迎進一步查閱、學習，希望有所幫助！以上部分截圖選自Munro Live的拆解視頻，已上傳知識星球「SysPro系統工程智庫」，并添加字幕和節點說明，主要分為下圖幾部分，大家根據自己感興趣的點跳轉到對應位置查看即可。
