透明電-光神經接口技術能夠同時實現高空間分辨率的顯微成像以及高時間分辨率的電記錄與刺激。然而，制造具有出色電化學性能的透明、柔性和機械性能穩定的神經電極仍面臨挑戰。
據麥姆斯咨詢報道，近日，韓國大邱慶北科學技術院（DGIST）、首爾大學（Seoul National University）和澳大利亞新南威爾士大學（UNSW Sydney）等機構的研究人員組成的團隊使用六邊形金屬-聚合物配體與EDTA/PSS種子層鍵合，制備了透明（波長為570 nm時透射率達到72.7%）、機械性能穩定（50k彎曲循環后電阻變化為0.05%）的超薄金（Au）微電極陣列（圖1a），用于微皮層腦電圖（μECoG）。這些透明的μECoG電極陣列由生物相容性金制成，具有出色的電化學性能（0.73?Ω·cm2），可長期穩定地記錄和刺激神經。研究人員進行了體內腦表面波記錄，在急性和兩周的記錄中保持了低基線噪聲和高信噪比（SNR）。此外，研究人員還在激光功率密度為7.32?mW/mm2的條件下成功地進行了無光誘導偽影的光遺傳調控（圖1c）。該方法在數字醫療系統中的可擴展植入式神經電極和可穿戴光電設備方面展現出巨大潛力。上述研究成果以“Hexagonal metal complex based mechanically robust transparent ultrathin gold μECoG for electro-optical neural interfaces”為題發表于npj Flexible Electronics期刊。

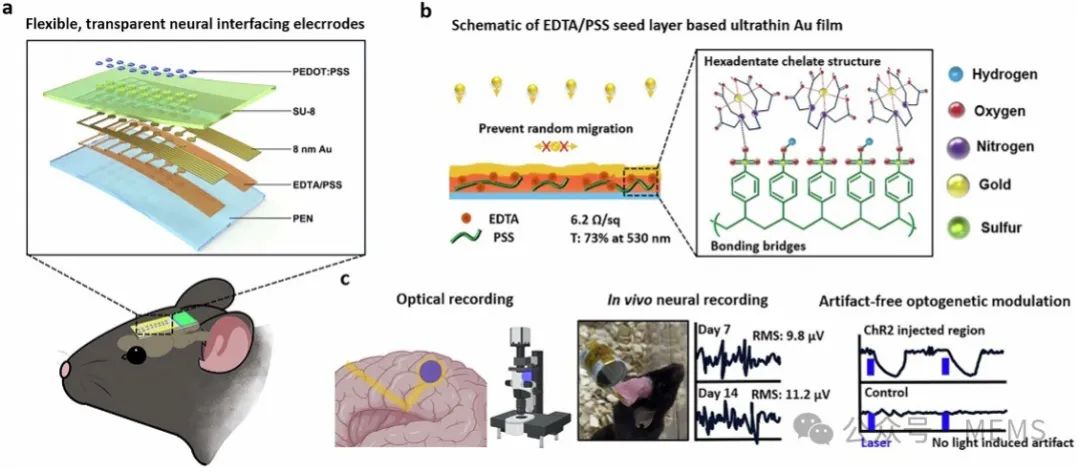

圖1 應用于電-光神經接口的基于EDTA/PSS聚合物種子層的超薄金μECoG電極陣列示意圖
利用金與乙二胺四乙酸/聚苯乙烯磺酸鹽（EDTA/PSS）種子層之間的強六邊形鍵合，研究人員成功制備了超薄金電極（圖2a）。當研究人員在未涂覆該聚合物種子層的柔性PEN襯底上沉積8 nm厚的金時，金會形成不導電的孤立的島狀結構（圖2c）。然而，當PEN襯底上預先涂覆有EDTA/PSS時，同樣厚度（8 nm）的金能夠形成具有較少晶界的連續薄膜，從而展現出優異的導電性能（圖2d）。金薄膜的透射率會隨著其6–15?nm厚度不同而變化（圖2g）。不同厚度超薄金薄膜的電-光性能表現出薄片電阻與透射率之間的權衡關系（圖2h）。最終，研究人員選定8 nm為最優厚度，其在530?nm波長下具有73%的透射率和8?Ω/sq的薄片電阻。

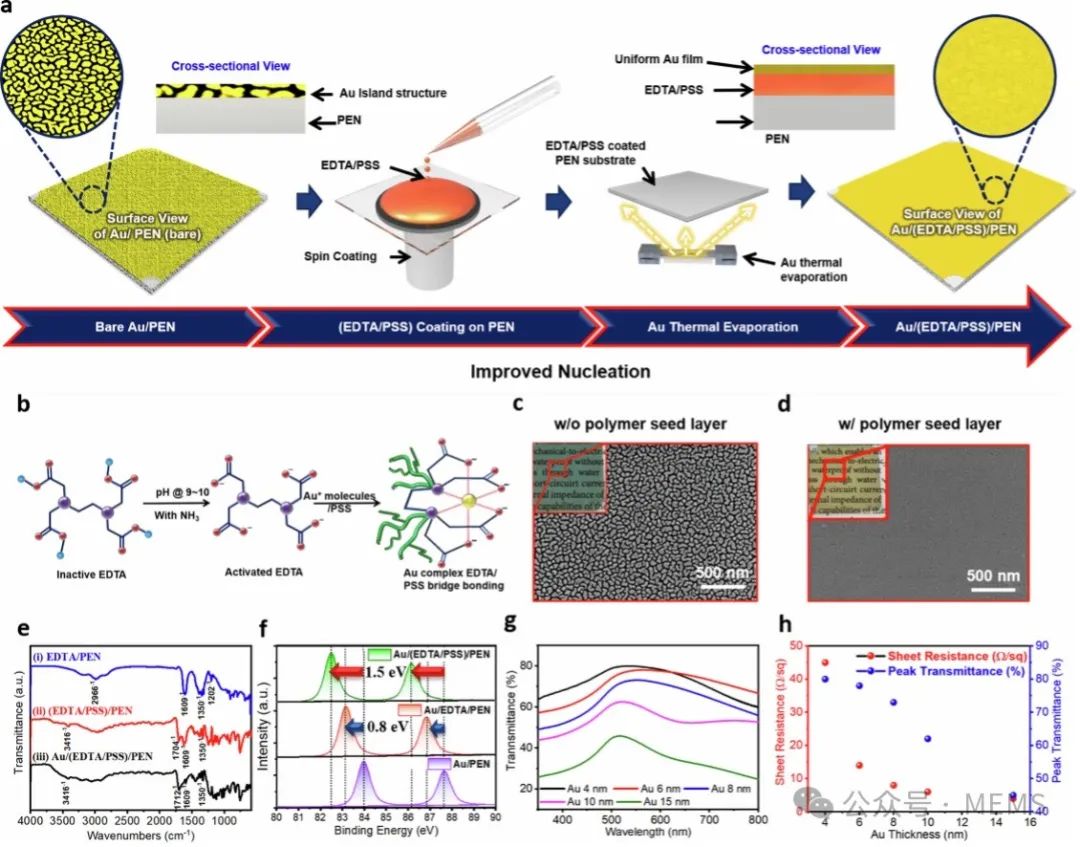

圖2 基于EDTA/PSS種子層的透明導電超薄金薄膜
為了將所制備的8 nm Au/(EDTA/PSS)/PEN薄膜應用于體內神經記錄，研究人員通過進行應力分析、拉伸應變?nèi)嵝詼y試和循環彎曲試驗驗證了超薄金薄膜的機械性能的穩定性（圖3）。

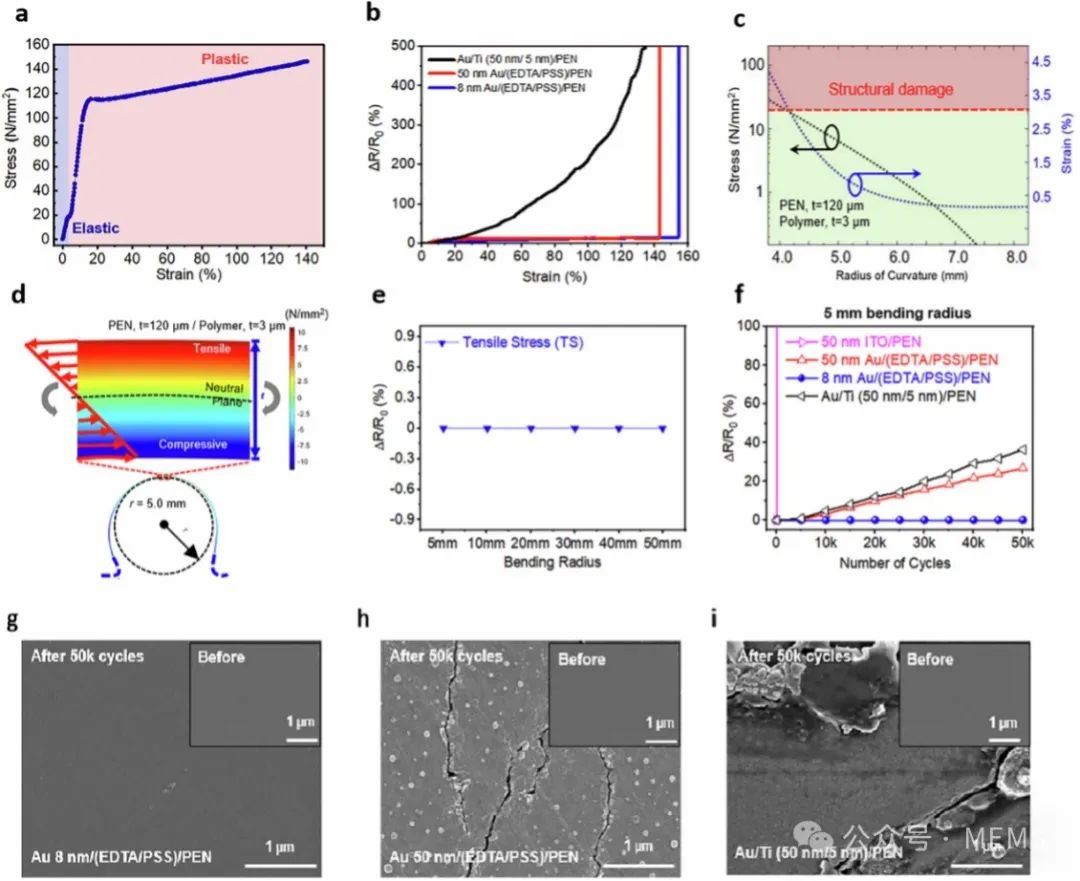

圖3 透明超薄金薄膜的機械性能的穩定性
研究人員以預先表征的8 nm Au/(EDTA/PSS)/PEN超薄薄膜為基礎，制備了兩種版本的透明16通道μECoG電極陣列，用于記錄腦表面的局部場電位（LFP）。首先，基于8 nm Au/(EDTA/PSS)結構制備了直徑為100 μm的僅含金材料的超薄μECoG電極陣列。其次，為了在保持光學透明的同時進一步提升電化學特性，研究人員在8 nm Au/(EDTA/PSS) μECoG陣列的16個微電極上采用噴墨打印技術印刷了透明的導電聚合物PEDOT:PSS（圖4a和4b）。
研究人員對上述兩種版本μECoG電極陣列的電化學特性進行了表征。結果表明，500?nm PEDOT:PSS/8?nm Au/(EDTA/PSS) μECoG在提供光學透明的同時仍然屬于性能最好的一組。

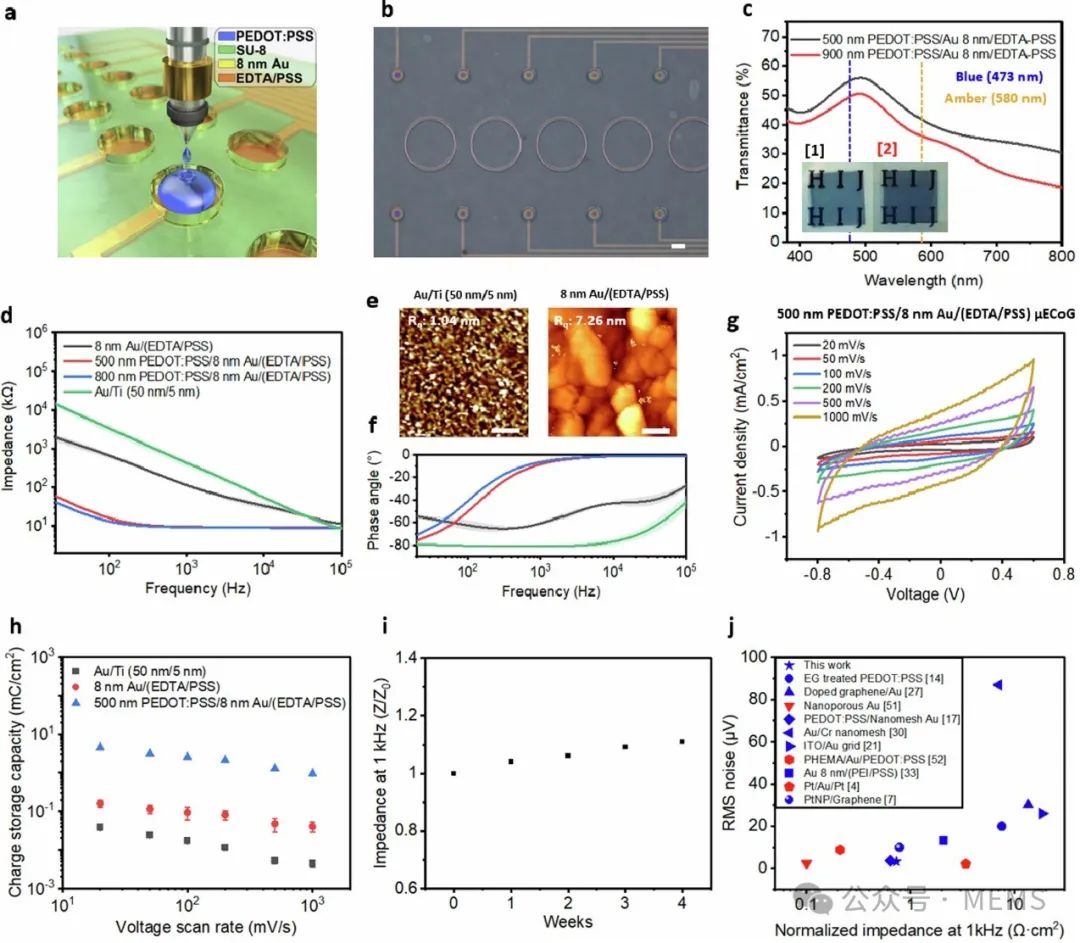

圖4 μECoG電極陣列的電化學特性
利用體內腦記錄信號進行波形分析對于預測和分析動物對外部刺激和神經系統疾?。ㄈ绨柎暮Ｄ习Y和帕金森氏癥）的行為反應非常重要。為了測試使用經過優化的透明、柔性、超薄金μECoG電極的可行性，研究人員進行了體內腦表面記錄。他們將透明的500 nm PEDOT:PSS/8 nm Au/(EDTA/PSS) μECoG電極陣列放置在小鼠大腦的頂葉皮層上，然后記錄皮層表面信號，同時對μECoG電極陣列下方的腦血管進行光學成像（圖5a）。相比之下，使用不透明的200 nm鉑μECoG電極陣列無法進行光學成像（圖5b）。將μECoG電極陣列與商用電生理記錄系統集成后，研究人員比較了兩種μECoG電極陣列的阻抗，在100 Hz和1 kHz頻率下，8 nm Au/(EDTA/PSS)和500 nm PEDOT:PSS/8 nm Au/(EDTA/PSS) μECoG電極陣列的單位面積歸一化阻抗分別比200 nm鉑μECoG電極陣列低3.4倍和75.3倍（圖5c）。

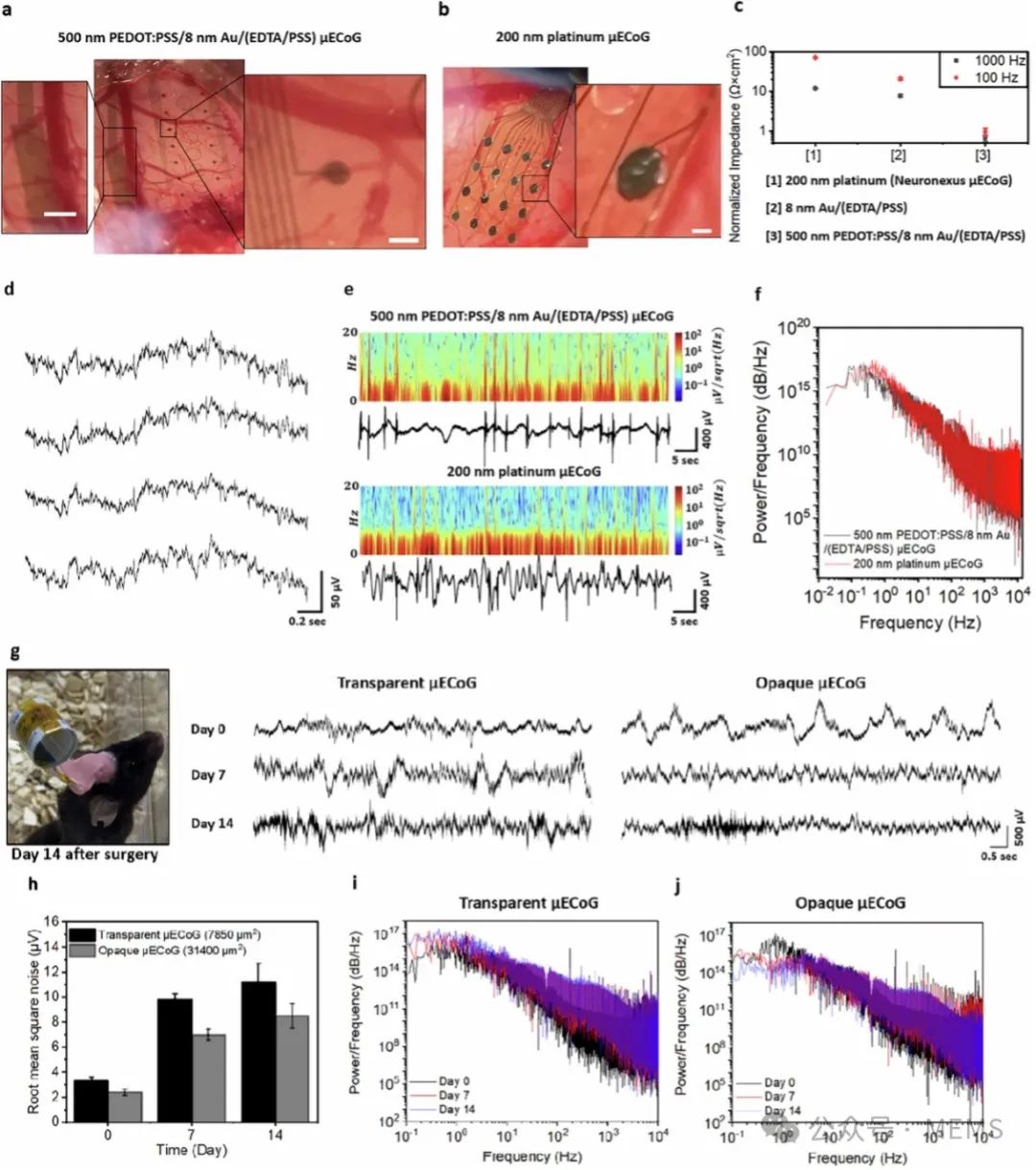

圖5 μECoG電極陣列體內腦皮層記錄
接下來，研究人員通過彩色映射功率譜密度（PSD）對500?nm PEDOT:PSS/8?nm Au/(EDTA/PSS) μECoG電極陣列和200?nm鉑μECoG電極陣列記錄的信號進行了分析。在進行為期60秒的體內記錄過程中，兩種μECoG電極陣列均檢測到了400至800 μV的自發峰-峰值信號，并展現出優異的信噪比（約43.28?dB）。
為了驗證透明μECoG電極陣列在體內的長期穩定性和記錄性能，研究人員使用透明和不透明的μECoG電極陣列進行了為期2周的記錄實驗（圖5g）。結果表明，兩種μECoG電極陣列都顯示出穩定的腦電波記錄性能，即使在2周后，均方根（RMS）噪聲水平的下降也非常小。
最后，研究人員使用透明μECoG電極陣列對轉基因小鼠進行了光遺傳調控實驗，證實其具有無光誘導偽影的優勢。
綜上所述，通過在EDTA/PSS與超薄8 nm金薄膜之間引入六邊形化學鍵合，這項研究成功制備了柔性、透明、導電且機械性能穩定的超薄金μECoG電極陣列。在μECoG接口上直接噴墨打印PEDOT:PSS之后，μECoG電極的阻抗性能及其在水溶液中的長期穩定性得到了有效提升，同時保持了光學透明。該μECoG電極成功地記錄了大腦皮層表面的神經信號，其波形與商用的200 nm鉑μECoG電極相似，并展現出高信噪比和良好的長期穩定性（兩周的記錄過程）。最后，研究人員使用轉基因小鼠進行了光遺傳調控實驗。與不透明電極相比，該透明μECoG電極在相同的激光功率密度下實現了更高效的光遺傳刺激效果，且未產生光誘導偽影。通過簡便的晶圓級制造工藝，8 nm超薄金電極陣列有望成為柔性透明生物電子器件（例如植入式神經探針）的核心技術，并可擴展至柔性透明光電子器件。
論文鏈接：
https://doi.org/10.1038/s41528-025-00403-w
