可編程無透鏡全息相機：極簡計算光學成像系統的新范式

來源：南京理工大學

近日，南京理工大學陳錢、左超教授研究團隊在無透鏡成像領域取得重要進展：針對傳統無透鏡成像技術中“掩模固定不變、成像靈活度不足、系統參數難以自適應”等瓶頸，團隊創新提出了一種基于“可編程掩模”的極簡光學成像技術——可編程菲涅爾波帶孔徑（Fresnel Zone Aperture，FZA）無透鏡成像方法。建立了無透鏡成像系統空間域精確采樣匹配的最優參數準則，結合FZA的偏移點擴散函數調制與頻域疊層并行融合策略，構建了“空域-頻域”聯合優化的可編程無透鏡成像框架，有效解決了傳統固定掩模無透鏡成像中難以規避的混疊與偽影問題，實現了高分辨率（分辨率提升2.5倍）、高質量（信噪比提升3 dB）、多模態（靜態/動態智能切換）的實時（最高15 fps）無透鏡全息（數字重聚焦）成像，為未來計算光學成像向“高分辨、小型化、智能化”發展提供了新思路。

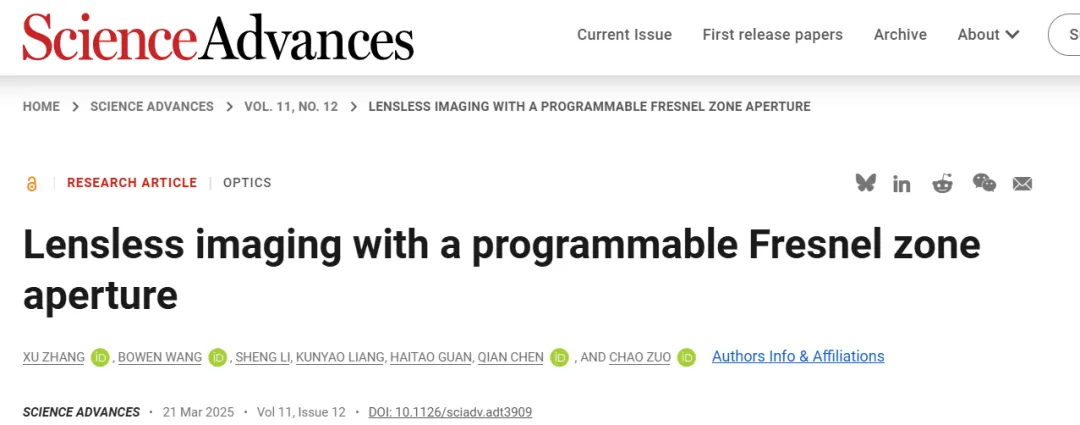

相關研究成果以“Lensless imaging with a programmable Fresnel zone aperture”為題，2025年3月21日發表于Science系列期刊Science Advances。

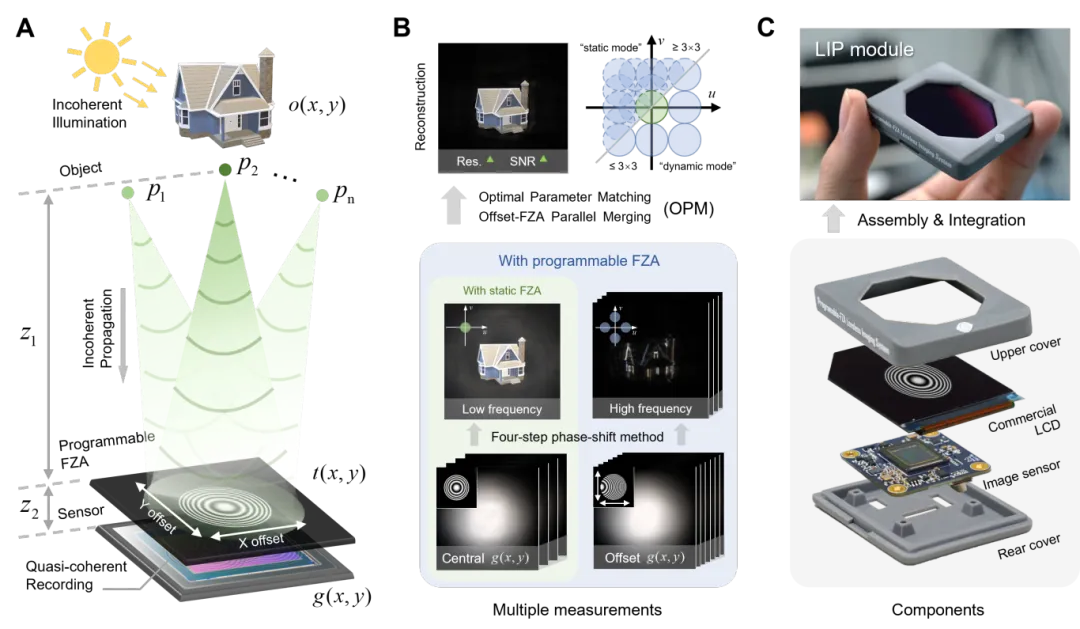

圖1- 可編程FZA無透鏡全息成像系統示意圖。(A)成像系統構成與原理示意圖；(B)基于空域-頻域聯合優化的無透鏡成像框架與編碼調控策略；(C)團隊自主研發的小型化LIP無透鏡成像模組

圖源：Science Advances

傳統光學成像系統依賴于圖像傳感器與光學鏡頭的協同作用，分別實現圖像的數字記錄與光學聚焦功能。近年來，隨著手機攝影和可穿戴設備等應用的快速發展，圖像傳感器已實現小型化與低成本化，基本滿足了大部分應用場景對輕量化與經濟性的需求。但光學鏡頭，尤其是高性能鏡頭，仍面臨體積大、重量重、制造成本高等問題，限制了其在虛擬現實（VR）、增強現實（AR）等對輕量化和便攜性要求高的領域應用（圖2）。

圖2- 基于透鏡的傳統光學成像系統

無透鏡成像技術通過引入前端光學編碼掩模調控以替代傳統厚重的透鏡，并在后端數字計算解調光場信息，從而有效降低傳統光學成像系統的成本與體積。然而，傳統靜態調制無透鏡成像因掩模固定、參數難以調節，在復雜或非理想條件下易出現混疊偽影、重建病態等問題，顯著降低了成像質量和可用性。因此，如何在保持無透鏡成像“極簡光學”架構的基礎上，提升分辨率、信噪比，增強對復雜動態場景的適應能力，成為該領域所面臨的核心問題與技術挑戰（圖3）。

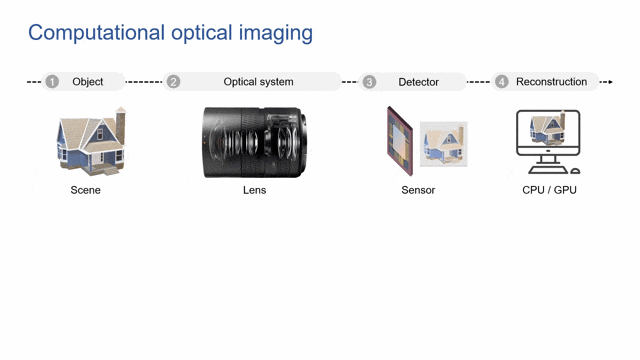

圖3- 基于計算光學的無透鏡成像技術

為解決上述問題，研究團隊創新性地引入“編碼調控”的理念，提出了一種基于“可編程掩模”的極簡光學成像技術——可編程菲涅爾波帶孔徑（FZA）無透鏡成像方法（LenslessImaging with a?Programmable Fresnel zone aperture，簡稱LIP）。通過在可編程掩模上動態顯示具有空間偏移的FZA圖案，LIP能夠在頻域?qū)崿F(xiàn)子孔徑的信息調制與采集，并利用并行重建算法融合各子孔徑數據，從而獲得高分辨率、高信噪比的無透鏡全息圖像。LIP成像框架基于“空域-頻域聯合優化”策略，從兩個維度同時提升成像性能（圖4）：在空域方面，綜合考慮頻譜采樣、角視場與信號完整度等要素，提出了FZA最優參數的空域設計準則，以最大程度地保證中心頻譜的采樣與避免混疊偽影的發生，實現成像視場與分辨率的平衡；在頻域方面，通過可編程液晶顯示器（Liquid Crystal Display，LCD）實現對FZA中心孔徑的“偏移”調制，等效為在頻域中采集多子孔徑信息，并利用并行算法對各子孔徑復振幅進行融合，進一步提升重建圖像的分辨率與信噪比。

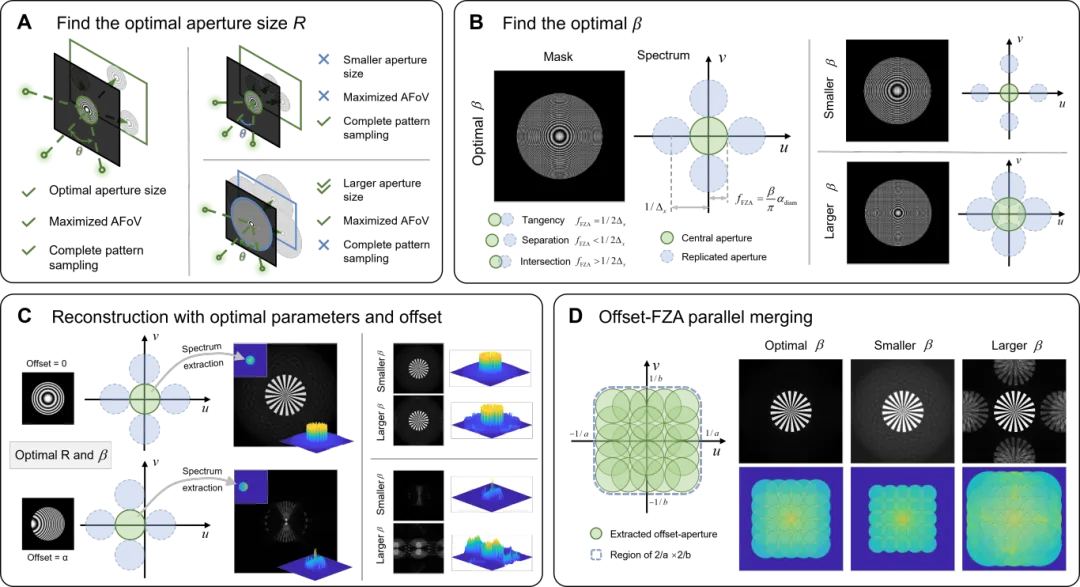

圖4- 基于空域-頻域聯合優化的無透鏡成像框架。(A), (B) 空域像素精確采樣與最優參數匹配；(C), (D) 頻域FZA偏移調制與并行合成

圖源：Science Advances

基于自主研發的小型化LIP成像模組，研究團隊通過靜態分辨率表征與動態實時成像兩方面實驗，系統性驗證了LIP在成像分辨率、成像信噪比以及混疊偽影抑制等方面的成像性能。與傳統靜態調制無透鏡成像方法相比，所提出的LIP在測試標準分辨率靶標與復雜彩色紋理目標時，分辨率提高2.5倍，信噪比增強3 dB，能夠抑制高分辨重構時易出現的混疊偽影（圖5）。

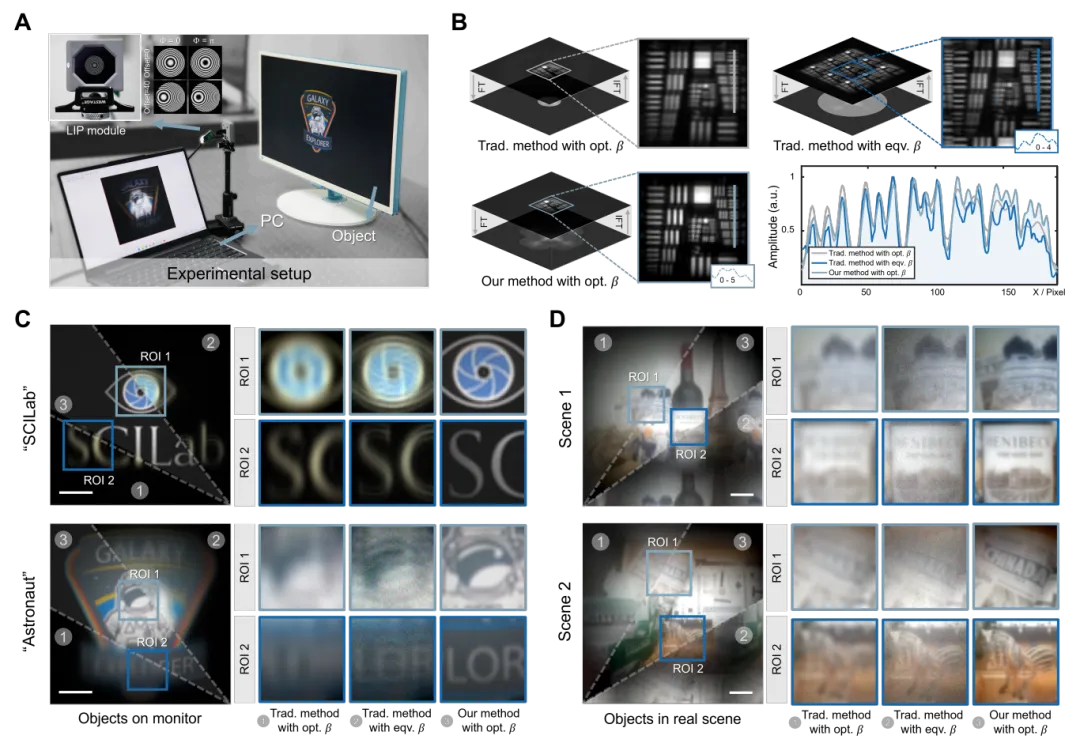

圖5- LIP的靜態分辨率表征與復雜物體成像測試結果。(A)實驗場景示意圖；(B)分辨率重建結果；(C), (D) 復雜彩色紋理目標重建結果

圖源：Science Advances

在動態手勢交互場景下，通過自適應切換編碼調控策略，LIP可穩定實現15 fps的重建幀率，對如點擊、縮放、拖動、旋轉等常見手勢交互動作進行準確捕捉與識別，在壓縮成像系統體積（減少約90%）的同時，保持了高質量、高幀率的實時動態成像性能（視頻1）。

視頻1- 動態手勢交互應用。通過自主研發小型化LIP無透鏡成像模組對常見交互手勢進行準確捕捉與識別，實現15fps的實時動態交互

視頻源：Science Advances

南京理工大學研究團隊提出的“可編程菲涅爾波帶孔徑無透鏡成像”（LIP）方法，通過“空域參數優化”與“頻域并行合成”聯合優化，實現了對傳統無透鏡成像混疊偽影問題的有效抑制。在“靜態模式”可以實現2.5倍的分辨率提升及3 dB的信噪比增強，在“動態模式”中可達到15 fps的實時交互幀率，并可基于全息波前數值衍射實現“先拍照，后聚焦”，兼顧高分辨率與實時性。未來，LIP有望在小型化、多模態及高維度等方面得到進一步拓展與應用，為生物醫學、安防監控、智能交互、國防安全等領域提供性能強大的“極簡光學”計算成像方案。

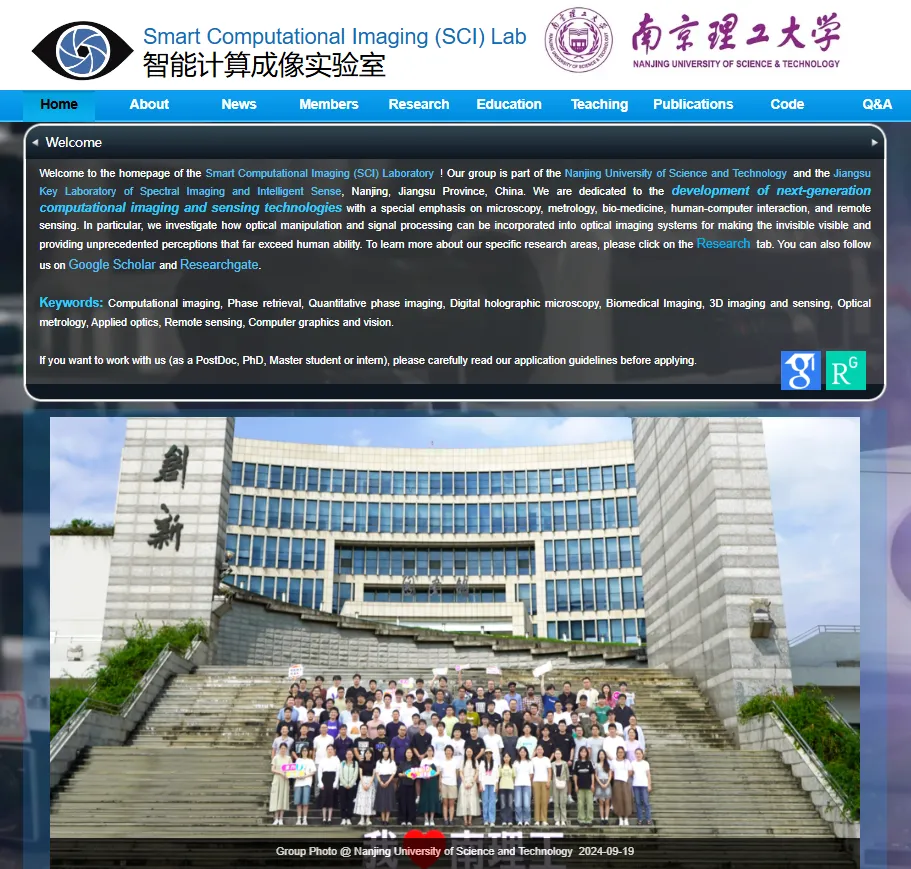

南京理工大學智能計算成像實驗室（SCILab: www.scilaboratory.com）隸屬于南京理工大學光學工程國家一級重點學科帶頭人陳錢教授領銜的“光譜成像與信息處理”教育部長江學者創新團隊、首批“全國高校黃大年式教師團隊”。實驗室學術帶頭人左超教授為教育部長江學者特聘教授、國際光學工程學會會士（SPIE Fellow）、美國光學學會會士（Optica Fellow）、英國物理學會會士（IOP Fellow），入選科睿唯安全球高被引科學家。實驗室致力于研發新一代計算成像與傳感技術，在國家重大需求牽引及重點項目支持下開展新型光學成像的機理探索、工程實踐以及先進儀器的研制工作，并開拓其在生物醫藥、智能制造、國防安全等領域的前沿應用。研究成果已在SCI源刊上發表論文270余篇，其中46篇論文被選作Light、Optica、AP、PhotoniX等期刊封面論文，25篇論文入選ESI高被引/熱點論文，論文被引近20000次。獲歐洲物理學會菲涅耳獎（Fresnel Prize）、獲中國光學工程學會技術發明獎一等獎、江蘇省科學技術獎基礎類一等獎、日內瓦國際發明展“特別嘉許金獎”等。培養博士生6人獲全國光學工程優秀博士論文/提名獎、2人獲國際光學工程學會（SPIE）光學與光子學教育獎學金、5人獲中國光學學會王大珩光學獎、10人獲Light全國光學博士生學術聯賽全國百強。研究生獲國家獎學金30余人次，國際會議最佳報告/海報獎40余人次。學生團隊獲全國“挑戰杯”、“互聯網+”、“創青春”、“研電賽”金獎/特等獎15次，2023年，獲“互聯網+”全國總冠軍。師生雙創事跡得到央視《焦點訪談》、人民網、新華網、光明日報、中國教育電視臺等百余家媒體報道，社會輻射影響廣泛。
