正交頻分復用OFDM是什么意思？
正交頻分復用 (Orthogonal Frequency Division Multiplexing-OFDM) 是寬帶數字通信的常用調制方案。它使用許多間隔很近的正交子載波信號并行傳輸數據，其中每個子載波信號都采用各自的調制方案。 OFDM 提供頻譜效率、抗多徑干擾性和零載波間干擾等優勢。很多最新的無線和電信標準都采用了這種策略，例如數字廣播、xDSL、無線網絡和5G新空口(NR) 技術。

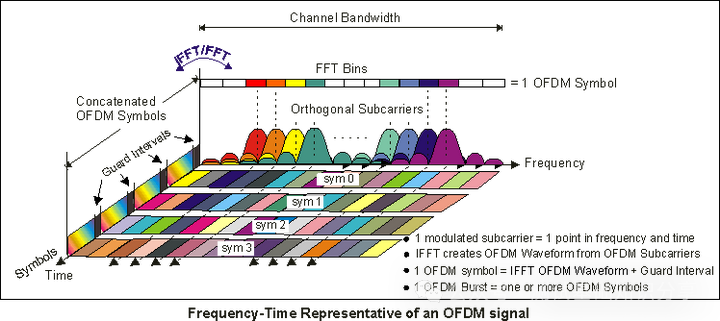

正交頻分復用 (OFDM) 把數據分割到所有載波上，并通過 10s、100s、1,000s 近載波來傳輸信息。由此，符碼時間將會縮減同等比例。載波間隔是符碼率的倒數，因而各個載波之間不會彼此干擾 (例如，載波呈現正交)。OFDM 信號中的其它分量可用于緩和信號信道估測和接收機同步，同時添加循環冗余以消除先前符碼引起的干擾。憑借上述優勢，OFDM技術成為大多數現代無線和有線通信系統的理想調制技術。
OFDM調制解調原理
OFDM調制解調的核心原理是將高速數據流分解為多個正交子載波上的低速并行信號，利用 IFFT實現調制、FFT實現解調，通過正交子載波提升頻譜利用率并減少干擾。

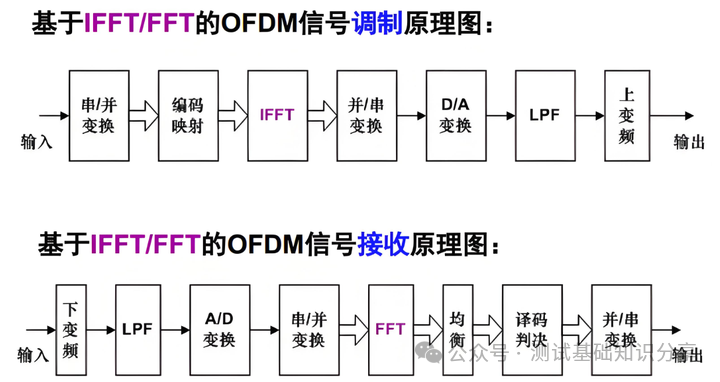

圖2 OFDM調制解調原理圖
從時域上來看，OFDM實在發射端發送N路子載波，這些信號在空間中疊加，在接收端接收到疊加的信號，將疊加信號分別對各個子載波做相干解調，就可以得到各路子載波信號，實現起來較為復雜。各路子載波的疊加公式的物理意義可以看作對不同載波上的信號Bi做傅里葉反變換
因次OFDM可以利用IFFT實現，發射端的IFFT模塊對各個載波疊加后的波形進行了計算，從而無需發送大量載波；而接收端的FFT模塊可以直接計算得到各路信號，而無需對每一個載波進行相干解調。

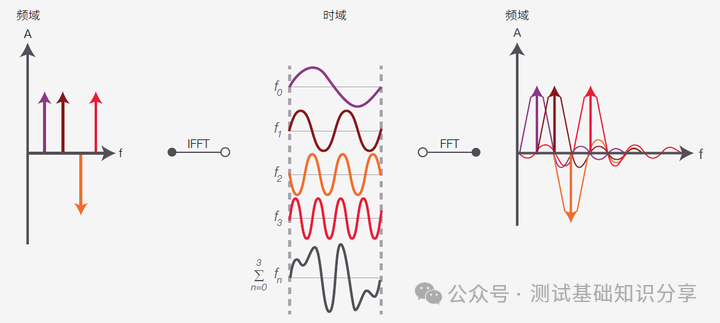

請參考圖3 頻域和時域中的 OFDM。在OFDM 中，頻率子頻譜是sinc 形狀。為了提高頻譜效率，子頻譜會重疊，但由于它們存在正交性（以π/2 的倍數位移），因此它們彼此間不會形成干擾。
在時域中，符號是在固定的時間窗口中具有等距載頻fn 的正弦曲線的總和。在本例中，單個信道的4 個頻率上有4 個子載波。在進行反向快速傅立葉變換(IFFT) 之后，橘色跡線相移了π。
圖3 頻域和時域中的 OFDM
OFDM的優點
OFDM具有調制效率高和可以克服多徑效應和碼間串?dāng)_的問題，抗干擾能力強的優點。
OFDM有什么缺點？
OFDM 有兩個明顯缺點: 一個是插入循環前綴降低了頻譜效率，另一個是存在極大的帶外發射。相比之下，濾波器組多載波 (FBMC） 的優勢在于能夠高效利用所分配的頻譜，以及能夠?yàn)轭l譜感知應用生成或占用頻譜 "空洞"。

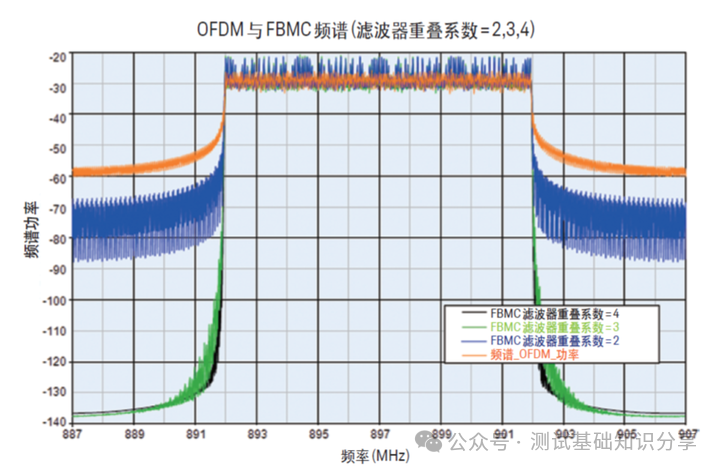

圖4顯示了 OFDM (橙色軌跡) 和 FBMC (藍色、綠色和黑色) 頻譜的仿真結果。
我們可以使用 SystemVue軟件及其5G基帶探測程序庫可以證明這一點。圖4顯示了 OFDM (橙色軌跡) 和 FBMC (藍色、綠色和黑色) 頻譜的仿真結果。FBMC 頻譜有從 2 (藍色) 到 4 (黑色) 不同的重疊系數，與 OFDM (橙色) 相比，F(xiàn)BMC 在帶外頻譜功率方面有所改善。
