芝能智芯出品在先進工藝驅動芯片不斷朝向更高性能、更小尺寸演進的時代，ASIC 封裝早已不再是設計流程中的“最后一步”，而成為與芯片設計同步推進、緊密耦合的關鍵環節。
從基礎的BGA到復雜的2.5D/3D封裝，從成本、性能到可靠性與時間壓力，封裝不僅決定了系統集成的效率，更影響最終產品能否按時、按預期投入應用。
本文將深入解析封裝技術在當代ASIC開發中的地位轉變、設計挑戰與戰略取舍，并通過對先進封裝形式的解析，探討封裝設計如何在高復雜度的市場環境中助力項目取得成功。

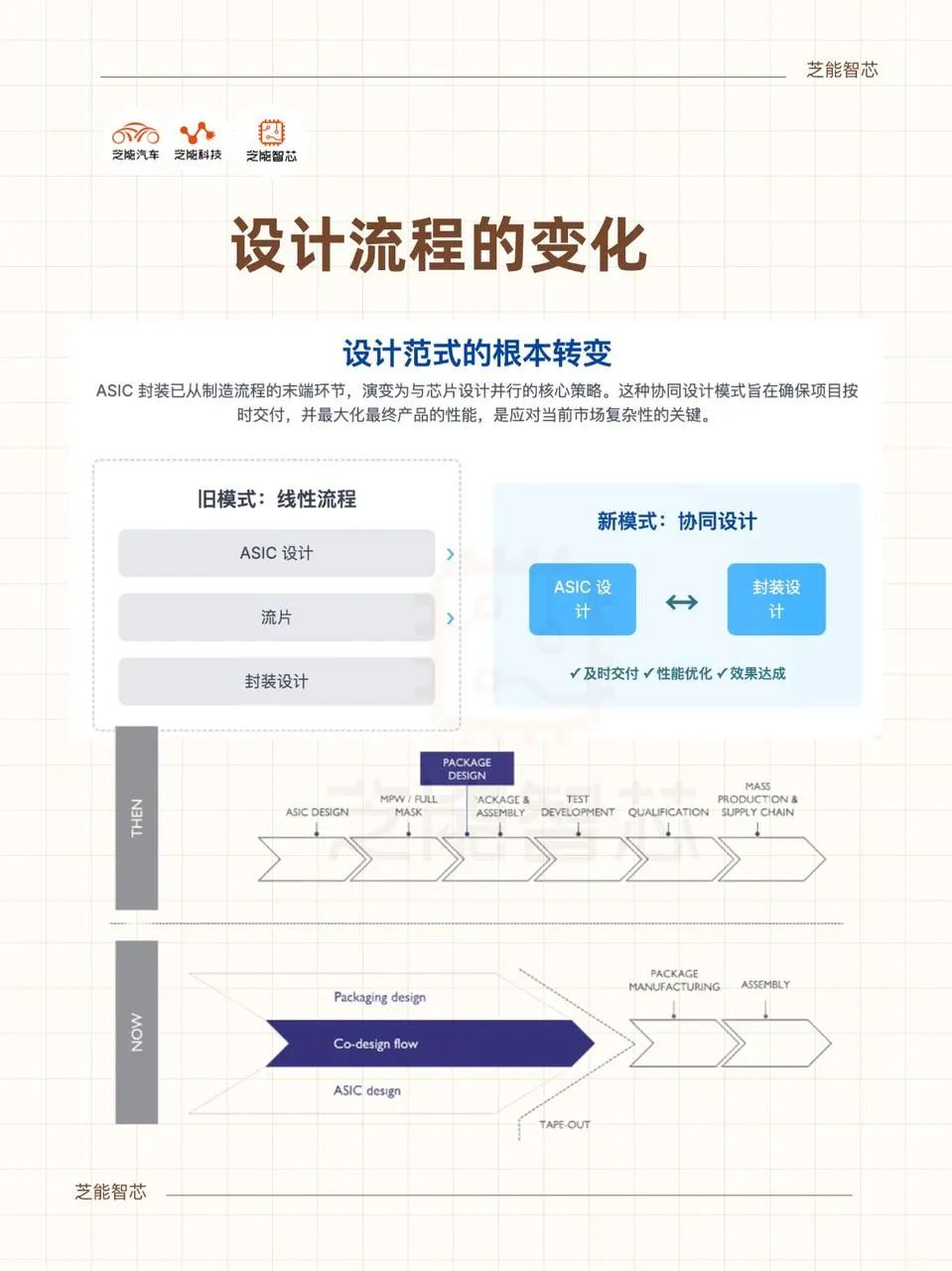

從“后工序”到“共設計”：
封裝角色的戰略轉型
回顧ASIC的發展歷程，在早期，封裝只是芯片完成流片之后的一道工序，幾乎不涉及設計階段的核心決策。
但隨著芯片性能的快速躍升、功能復雜性的不斷增強，封裝正在成為影響芯片系統級性能、集成度、成本與開發周期的關鍵變量。特別是在高端ASIC開發中，封裝與芯片設計同步進行已成為業界共識。
這種“協同設計”思路不僅有助于加速項目交付，也能幫助工程團隊在設計初期就考慮封裝技術的能力邊界和應用限制，避免后期因接口失配、散熱瓶頸或尺寸誤差而重走設計流程。
在此背景下，封裝設計不再是一個固定參數，而是一種需提前規劃的設計維度。

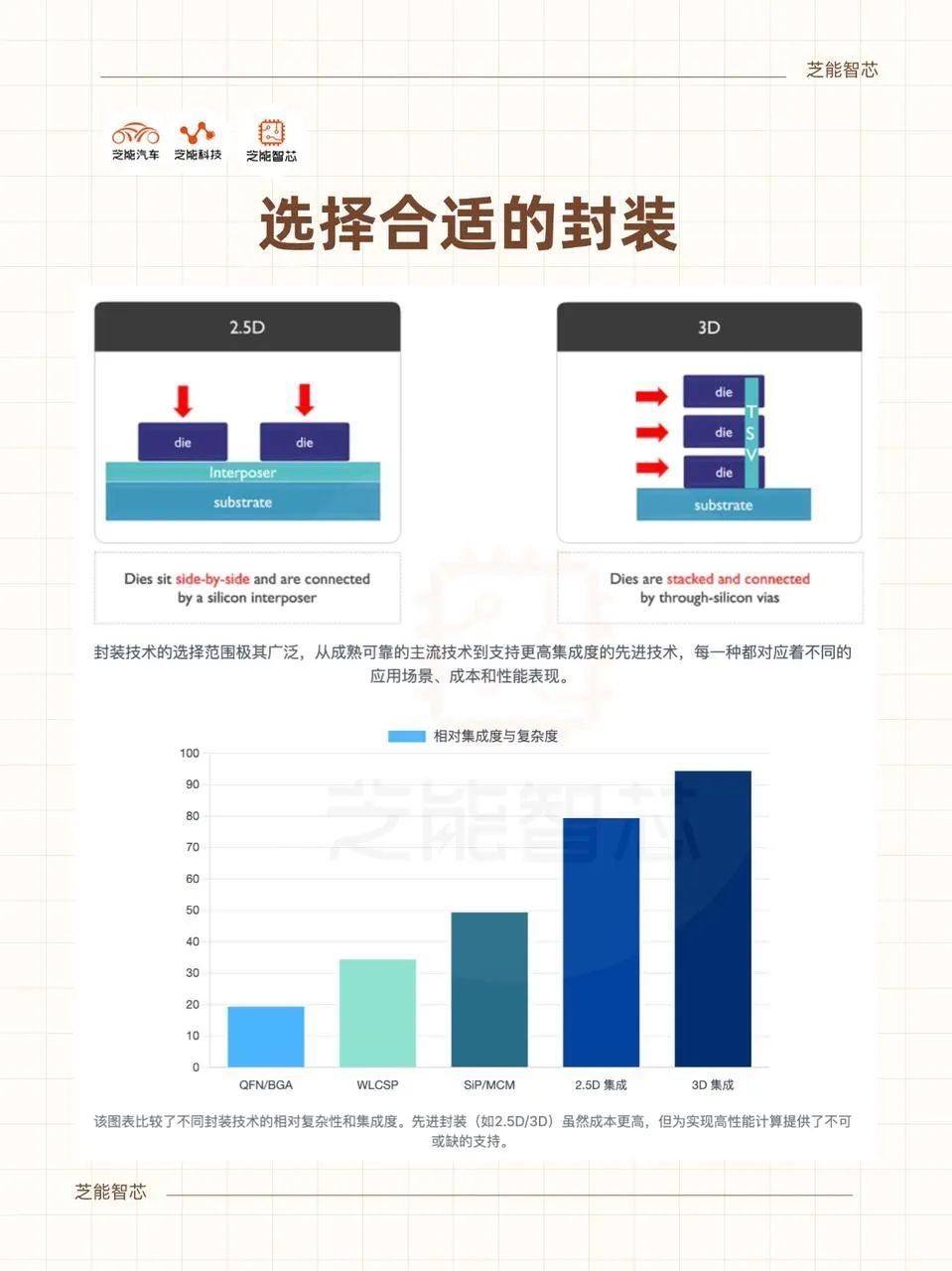

封裝方式甚至會反向影響IP的選型，例如，某些中介層封裝方案天然適配UCIe高速互連或HBM，而有些則受限于凸點間距或熱設計能力。尤其在采用高帶寬接口、異構集成或超高算力芯片時，傳統的QFN或BGA方案已無法滿足需求，只能轉向2.5D甚至3D封裝架構。
更重要的是，協同設計帶來的不只是工藝匹配的效率優化，更是一種架構層面的適配優化。例如，在初期階段即可基于功率、性能與面積（PPA）進行多技術方案的可行性比較，有效縮小選擇范圍，避免后期大規模返工所帶來的時間與成本損失。

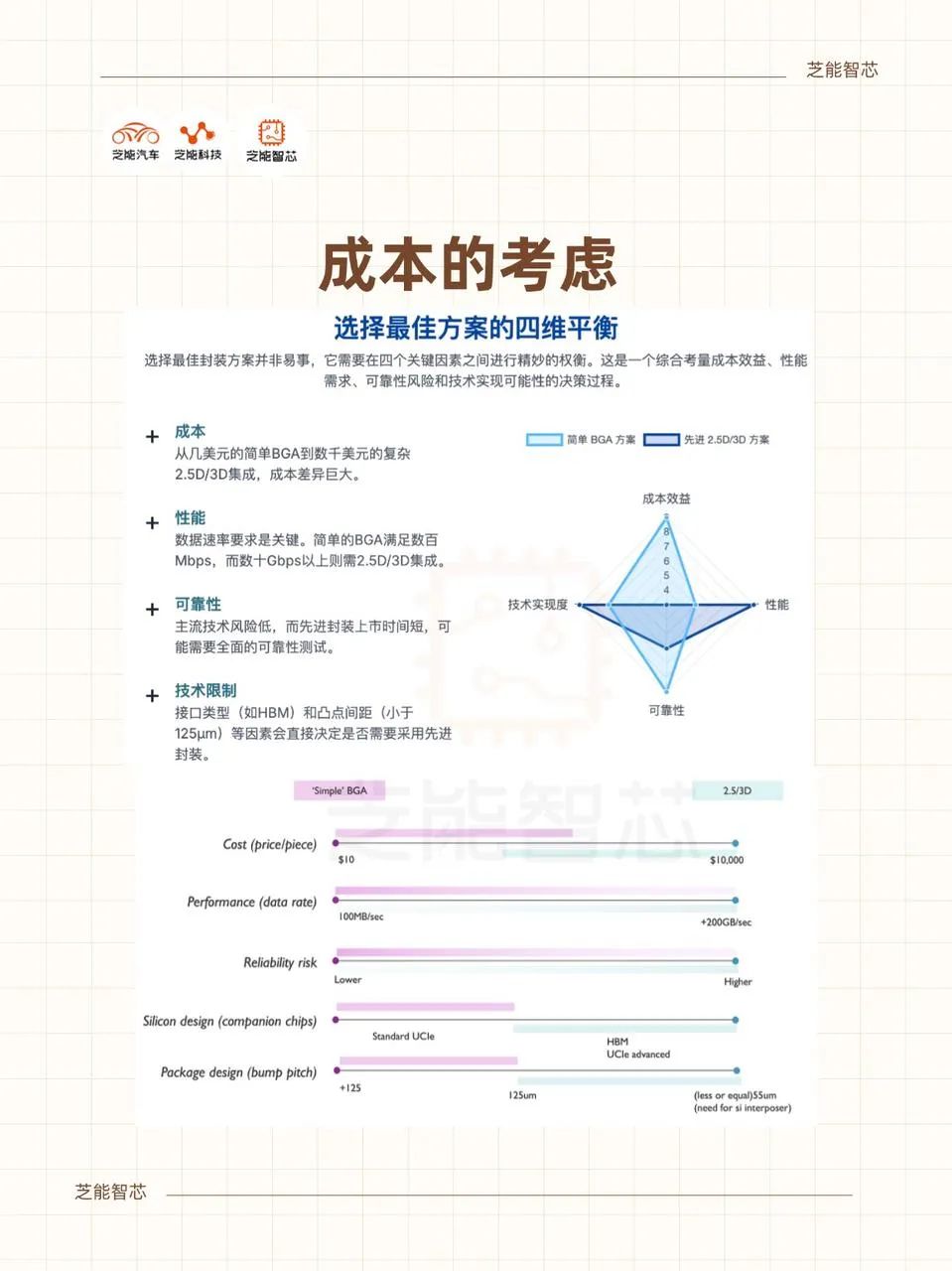

封裝的四維決策模型：
成本、性能、可靠性與技術限制
在真正落地封裝方案時，設計團隊面臨的選擇遠非“高端”與“低端”兩個極端那么簡單。恰恰相反，封裝方案的選型是一個復雜的多目標權衡過程，其核心圍繞四大維度展開：成本、性能、可靠性與技術限制。
從成本角度來看，主流的BGA封裝價格往往可以控制在幾美元以下，這使其在中低端應用中具有極高的性價比。
然而，一旦系統性能要求跳升至數十Gbps的高速互連領域，或者集成多個功能芯片、內存堆疊時，傳統封裝技術便無能為力，轉而需要借助2.5D或3D封裝結構。
這類封裝僅從封裝本身的單價來看，就可能達到數百甚至上千美元，遠超ASIC芯片本身的成本。在某些極端應用場景，封裝成本甚至成為系統級BOM中最昂貴的組成部分。
封裝技術直接決定了數據傳輸的帶寬、時延以及功耗散熱能力。對于只需數百Mbps數據率的芯片，BGA方案已綽綽有余。
但當芯片需要支持DDR5、PCIe 6.0、SerDes或HBM2e/3這類高帶寬接口時，只有采用硅中介層（如CoWoS-S）或RDL中介層（如CoWoS-R）的2.5D封裝，才能實現滿足需求的I/O密度和互連長度。
而熱設計更是封裝工程中的另一挑戰：一個高性能ASIC若無法被有效地散熱，即便電路設計再優秀也難以發揮其計算能力。這就要求在封裝層面提前引入熱模擬、選擇熱擴散材料，并采用機械應力控制設計。
與性能提升伴生的，往往是可靠性挑戰的提升。
傳統BGA方案由于經過多年市場驗證，其可靠性曲線相對穩定。但2.5D/3D封裝尤其是3D TSV結構，雖然可以顯著壓縮系統面積、提升帶寬密度，卻也面臨更高的材料膨脹系數差異、機械應力集中等風險。
因此，高端封裝在進入量產之前，通常需要經過長周期的可靠性驗證，如熱循環、機械沖擊、老化測試等。這不僅增加前期投入，也對項目進度提出更嚴苛要求。
除上述顯性指標外，項目是否具備配套的設計能力與供應鏈資源，也將極大限制封裝方案的選擇。例如：若采用小于125μm凸點間距的設計，傳統封裝已無能為力，必須采用中介層技術；若采用UCIe或HBM接口，也幾乎強制指向2.5D結構。
這意味著芯片、封裝基板與中介層設計必須統一制定規則，否則將在生產后期遭遇難以調和的矛盾。必須考慮制造端的交期壓力。

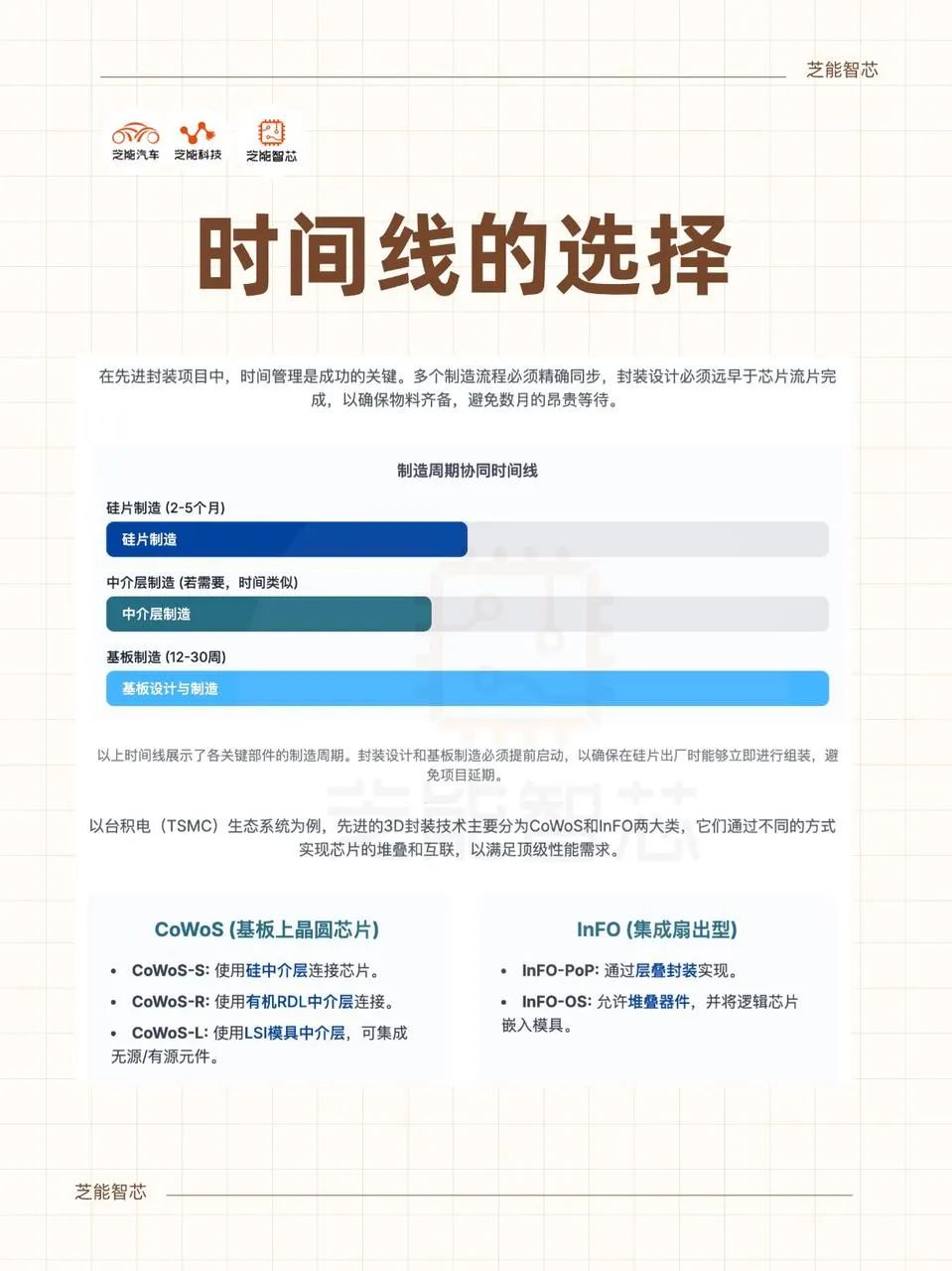

先進封裝的中介層和基板制造通常需12-16周，在旺季甚至可達30周。這就要求在芯片完成流片前數月，封裝設計必須凍結，以免延誤后續裝配。

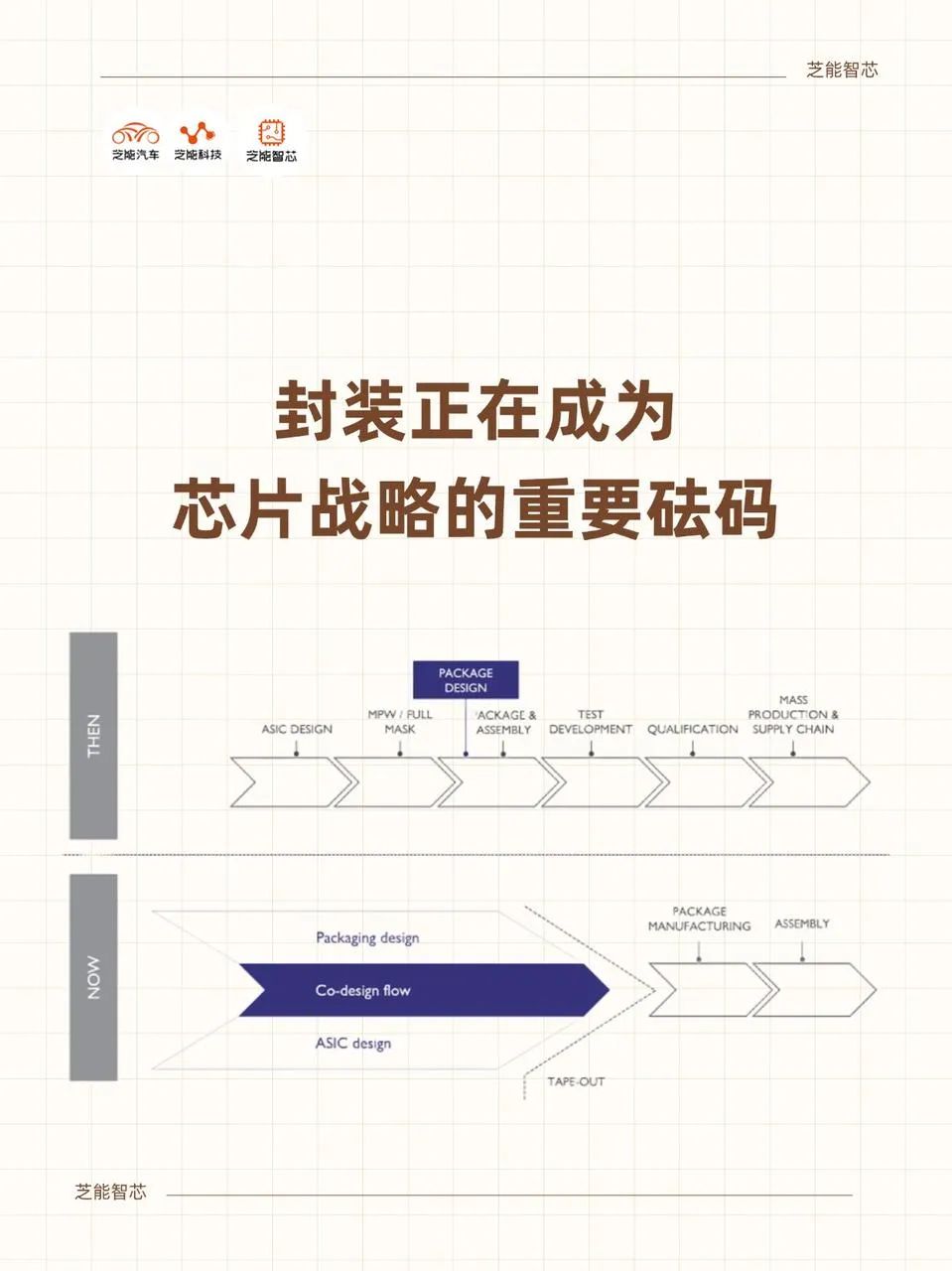

協同為王，封裝正在成為芯片戰略的重要砝碼
封裝早已不再是硅片制造后的配套手段，而是在芯片架構定義初期就必須納入戰略考量的關鍵設計維度。
無論是為了性能邊界的挑戰、熱功耗的管理，還是復雜項目的交期保證，封裝都不再是“可選項”，而是決定項目成敗的重要變量。跨越芯片、電路、封裝、熱管理與供應鏈等多領域的壁壘，才能真正把握先進ASIC開發的全貌。
在多芯片集成、異構系統和先進互連需求日益增長的當下，成功的芯片項目早已不僅關乎晶圓設計，更取決于一套能在復雜市場節奏下做出正確封裝決策的系統能力。
小結
隨著Chiplet架構、光子封裝和3D DRAM/邏輯堆疊的興起，封裝的角色還將持續演進，走向更高價值、更強戰略主導力的中心位置。系統性整合能力將成為鏈接設計愿景與現實制造之間的關鍵橋梁。
