諧振電路是使用電感（L）和電容（C）在特定頻率下引起諧振的電路。諧振電路分串聯諧振電路和并聯諧振電路兩種。諧振時，串聯諧振電路的阻抗最小，并聯諧振電路的阻抗最大。這些特性被廣泛應用于無線通信、濾波器設計和信號處理等各種電子設備。
本文將更詳細地介紹諧振頻率的計算方法和Q值（Quality Factor）的求法。準確計算諧振頻率對于設計和優化諧振電路而言至關重要，而Q值是用來評價電路選擇性和能量損耗的重要指標。理解這些概念有助于充分利用諧振電路的性能，設計出更高效、更精密的電子電路。
什么是諧振頻率？
諧振頻率是物體或系統自然振動的固有頻率。當從外部以該頻率提供能量時，會產生稱為“諧振”的現象，從而使系統的振動被放大。要想深入了解這種現象，需要先了解“固有振動”的概念。固有振動是指物體受到外部沖擊后以其自身的固有頻率產生的自然振動。這個頻率是由物體的形狀、質量和彈性決定的，無論外部沖擊的大小如何，物體只會以這個頻率振動。例如，不同的打擊樂器之所以會發出獨特的音色，是因為它們會以自有的頻率振動。
當以諧振頻率發生諧振時，系統會非常有效地吸收和存儲外部能量。例如，“蕩秋千”就是一種能夠以較小的力來增加秋千擺動幅度的簡諧振動案例。這是通過利用秋千的固有頻率從外部提供能量來放大振動幅度而實現的。
在電路中，通過電阻、電感（L）和電容（C）的組合來決定諧振頻率，當電路在該諧振頻率下工作時，電感和電容之間將會高效地傳輸“電磁能”，從而使整個電路存儲的能量達到最大。這個原理已被廣泛應用于無線通信、濾波和傳感器技術等眾多領域。正確理解并控制諧振頻率，可以更大程度地提高相關系統的性能并實現高效率和高精度。
固有振動和諧振
要理解諧振電路，首先需要了解“固有振動”和“諧振”現象。
“固有振動”是指當物體受到沖擊時，該物體以其固有的頻率振動的現象。
那么，什么是“以固有的頻率振動”呢？例如，當敲擊木琴（樂器）上的每個琴鍵時，或者當敲擊有水的玻璃杯子邊緣時，就會聽到聲音，無論是由誰來敲擊，同樣的東西發出的音調是相同的。
之所以音調相同，是因為木琴上每個琴鍵的材質和尺寸、玻璃的材質和厚度、水杯中的水位等條件決定了每次敲擊時的振動頻率（固有頻率是固定的）。
如果持續對一個物體施加固有振動力，振動將與施加的振動力同步被放大。這種現象稱為“諧振（共振）”。
例如，對擺動的秋千持續施力并繼續晃動，秋千的擺動幅度會逐漸變大，這也是因為正在發生“共振”。
諧振電路中的諧振頻率
諧振電路中的諧振頻率是指電子電路發生諧振時的特定頻率，在該頻率下電路的阻抗達到最小或最大。諧振電路可以串聯或并聯設計，無論串聯還是并聯，諧振頻率的計算公式是相同的。
諧振頻率和角諧振頻率

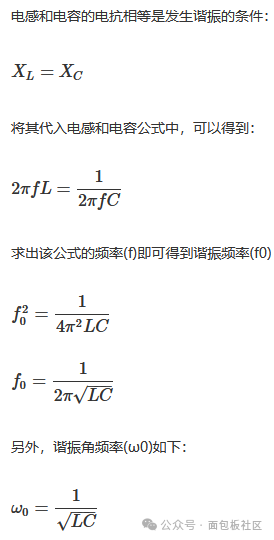

根據電抗求諧振頻率
要了解諧振電路，需要先了解諧振頻率和諧振角頻率，這很重要。諧振頻率（f0）是電路能夠最有效地傳輸能量的頻率，在該頻率下電壓和電流會達到最大值。諧振角頻率（ω0）以弧度每秒（rad/s）表示諧振頻率，在計算和分析中經常會用到。
了解這些基本概念有助于更深入地了解諧振電路的工作原理及其特性。在諧振電路的設計和應用中，這些頻率知識非常有用，因此在本文中會介紹相關的知識。

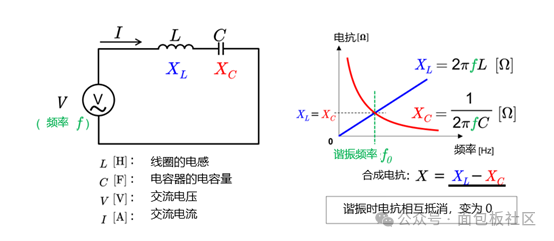

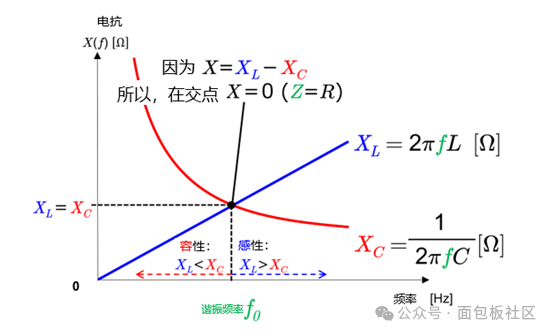

是否發生諧振與電抗息息相關。容抗XC和感抗XL分別定義如下：
從公式可以看出，容抗和感抗都會隨著頻率的變化而變化。諧振電路被廣泛應用于通信、廣播和模擬電子設備等眾多領域，利用其特性，可以增強特定頻率的信號。什么是串聯諧振電路？
串聯諧振電路是串聯連接電感器和電容器、使諧振頻率下的阻抗最小的電路。該電路發揮濾波器的作用，會選擇性地僅使某些特定頻率通過。在無線電接收器和音頻設備等強調特定信號的設備中應用廣泛。
串聯諧振電路的諧振頻率由電感和電容的值決定，可進行精確的頻率控制。通過設計串聯諧振電路，可實現高性能電子設備的工作。
RLC串聯諧振電路的阻抗
電阻（R）、電感（L）和電容（C）串聯的電路中會發生諧振。諧振會發生在電容和電感的電抗相等的頻率處。這種電路稱為“RLC串聯諧振電路”。

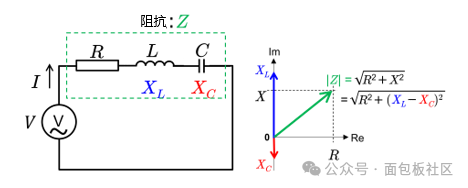

在RLC串聯電路中，阻抗(Z)的表達式如下：

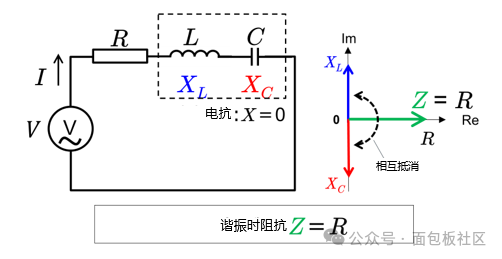

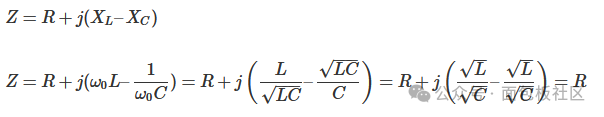

也就是說，在處于諧振狀態的RLC串聯電路中，阻抗（Z）的表達式如下：從復阻抗來看，當電容和電感的電抗相等時，阻抗僅由電阻分量組成。

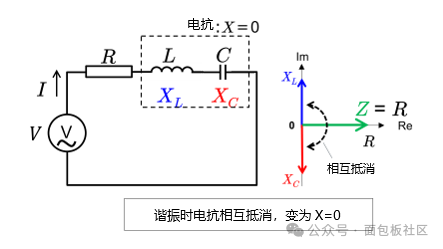

電感L和電容C的電抗在諧振頻率處會相互抵消，因此看起來只有電阻（R）。串聯諧振電路在電氣和電子電路中發揮著非常重要的作用。目前已被廣泛應用于諸如AC電源濾波器、噪聲濾波器、收音機和電視機的調諧電路等各種電氣產品中，用以生成可接收特定頻道的具有選擇性的調諧電路，從而可以準確地選擇和接收各種頻率的信號。什么是并聯諧振電路？
并聯諧振電路是電感和電容并聯的電路，其特點是在特定頻率下會發生諧振現象。這種電路適用于無線通信和濾波電路等強調和需要選擇特定頻率的眾多電子設備。在諧振頻率處，電感和電容的電抗會相互抵消，使整個電路的阻抗達到最大，特定信號被增強。
RLC并聯諧振電路的阻抗
RLC并聯諧振電路是電阻（R）、電感（L）和電容（C）并聯連接的電路。這種電路的阻抗公式如下：

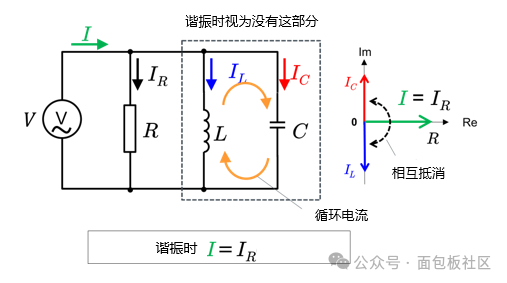

當RLC并聯諧振電路正在發生諧振時，就像RLC串聯諧振電路發生諧振時一樣，電感L的電抗和電容C的電抗處于相互抵消狀態。可見，在RLC并聯電路中，當處于諧振狀態時，阻抗（Z）也只有電阻分量。在RLC并聯電路中，當處于諧振狀態時，與RLC串聯電路不同的是，此時阻抗最大（無窮大），電流最?。]有無電流流過，與電路斷開時的狀態相同）。在RLC串聯諧振電路和RLC并聯諧振電路中，阻抗與電流之間的關系是不同的。流經RLC串聯諧振電路的電流是電壓除以阻抗的乘積，因此在發生諧振時阻抗為最小值（=R），電路電流為最大值。而在RLC并聯諧振電路中，發生諧振時導納的虛部變為零，阻抗最大（=∞）。當阻抗最大時，電路電流受到限制，因此相當于電路斷開狀態。RLC串聯諧振電路和RLC并聯諧振電路有很多共同之處，比如諧振頻率的計算方法和發生諧振時Z=R等。但還有些不同之處需要掌握：在RLC串聯諧振電路中，諧振時阻抗最小，電流最大；而在RLC并聯諧振電路中，諧振時阻抗最大（無窮大），電流最小（沒有電流流動，與電路斷開時狀態相同）。諧振電路的Q值

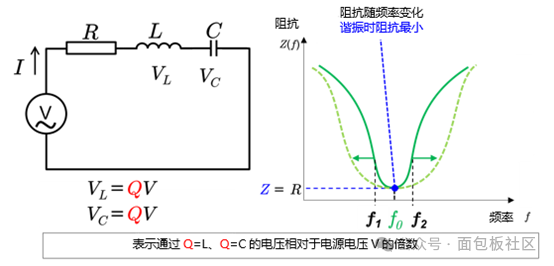

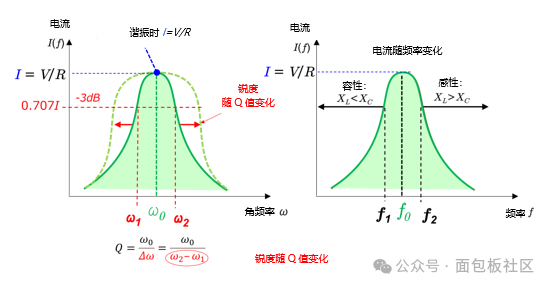

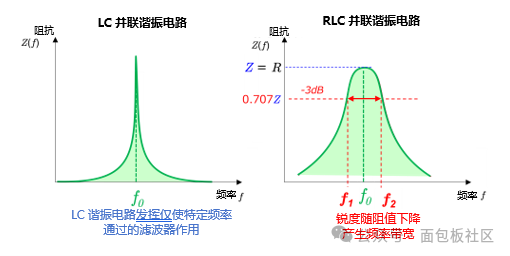

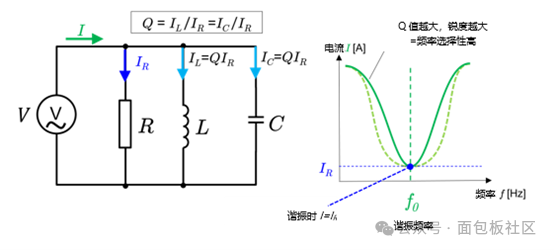

“Q值（Quality Factor）”是量化諧振頻率處信號曲線“尖銳程度”和選擇性的重要指標，Q值越高，信號特性越尖銳，Q值越低，信號特性越平緩。該值可反映出電路有效存儲能量和減少損耗的能力，對電子濾波器、振蕩器和天線設計的精度影響非常大。高Q值電路能夠更精確地捕獲窄帶信號，是先進的通信技術和精密的傳感器設計不可或缺的存在。選擇和調整適當的Q值，是高性能電子設備設計中的關鍵要素。另外，帶寬與Q值成反比，表示諧振電路可有效通過的頻率范圍。下面，我們通過聚焦電路處于諧振狀態時電流的表現以及電感（L）和電容（C）之間的相互作用，來了解RLC串聯諧振電路中的Q值求法。發生諧振時，電流I恒定，電感和電容之間相互交換能量，因此這些因素產生的電抗相互抵消。在這種狀態下，Q值被定義為電阻器（R）的阻值與電感器的電抗之比，是表示電路選擇性和諧振曲線銳度的指標。例如，下圖表示RLC串聯諧振電路中流動的電流大小“I”的頻率特性。在電感（L）和電容（C）諧振的頻率（角頻率）處阻抗最小。另外，Q值還發揮著諧振電路內電壓放大倍數的系數的作用，表示通過電感器的電壓被電阻分量放大了多少倍，即相對于電源電壓的電壓倍數。另外，從圖中還可以看出，當橫軸為角頻率時，電流的大小達到最大值。在RLC串聯諧振電路中，通頻帶會隨Q值變化，而在RLC并聯諧振電路中，通頻帶是固定的。RLC并聯諧振電路中的Q值求法與諧振現象以及當時的電流和電壓之間的關系密切相關。當發生諧振時，電路整體的電壓V保持恒定，能量在電感器（L）和電容器（C）之間循環，這些元素的電抗相互抵消。在這種狀態下，通過電感器和電容器的循環電流相等且相位相反，因此這些元件在導線間的功耗為零。影響Q值的重要因素是流經電感器的循環電流與流經電阻器（R）的有效電流之比。該比值量化了電路的選擇性和減少能量損耗的能力。Q值越高，意味著電路對窄通頻帶信號的選擇性越好、能量損耗更少。諧振時電壓恒定這一特性，表明并聯諧振電路具有高效存儲能量、高精度處理諧振頻率附近信號的能力。RLC并聯電路的特性之一是諧振時的阻抗非常大，最終會限制流過電路的電流。這是因為電感器和電容器在諧振狀態下交換能量，各自產生相位相反的電流，因此從外部看表現為高阻抗。這種現象可起到濾波器的作用，即電路僅在諧振頻率下允許信號有效通過，在其他頻率下則阻止信號通過。另外，與RLC串聯電路相比，LC并聯電路中的電阻對電路通頻帶會起到阻尼作用。這種阻尼作用會控制諧振曲線的尖銳程度，通過抑制過于尖銳的諧振可實現更穩定的電路工作。這里很重要的一點是并聯諧振電路的Q值與串聯諧振電路的Q值關系。具體而言，從計算公式看，并聯諧振電路的Q值與串聯諧振電路的Q值互為倒數。這是因為在串聯電路中，Q值通過電感值與電阻值之比來表示；而在并聯電路中，Q值通過該比值的倒數來表示。這種差異源于這兩種電路在處理能量的方法上存在根本性差異。諧振電路的使用示例
前面我們了解了串聯和并聯諧振電路，那么它們在我們的周圍有哪些具體應用呢？
例如，串聯諧振電路的應用包括電視機和收音機的無線電接收電路。在這種應用中，利用串聯諧振“在特定頻率下電流最大”的特性，預先創建“諧振頻率”等于想要接收的頻率的電路，并實現在目標頻率下流過大電流、在其他頻率下幾乎不流過電流的目的。串聯諧振電路還被用于AC電源濾波器、噪聲濾波器等應用。并聯諧振電路的應用包括多頻天線所用的陷波電路和寬帶放大電路等。
可抑制諧振的阻尼電阻和鐵氧體磁珠
隨著電子元器件的體積越來越小、集成度越來越高，在使用RLC諧振電路時，噪聲對策也變得越來越重要。這就需要充分了解利用電感器降噪的相關對策和頻率控制方法。
如果電子電路中含有非預期的諧振電路，在達到諧振頻率時就會產生非常大的電流和電壓。因此，更容易引發噪聲問題。也就是說，盡可能地消除電路中的意外諧振至關重要?？梢允褂米枘犭娮鑱硪种埔馔庵C振。
還可以使用鐵氧體磁珠來旁路噪聲并將噪聲轉化為熱能。
深度理解諧振電路并在電子電路設計中靈活運用
諧振電路是一種利用了特定頻率下的諧振現象的重要電子電路。目前，諧振電路已在眾多電氣產品設計中被用來提高產品品質。
隨著電子元器件的體積越來越小、集成度越來越高，噪聲對策也變得越來越重要。因此，了解使用電感器來降噪的方法是非常重要的。而加深對RLC諧振電路的理解，可以增加電感器自諧振和噪聲對策相關知識，這些是非常重要的知識點。
另外，在產品設計中使用諧振電路，也是解決噪聲問題的核心方法。希望大家以本文的內容和相關信息為參考，通過正確使用諧振電路來提高電路的品質。
