2024年10月14日，Nick Cornford發布了一個名為“按下去再按上來，這種開關有哪些門道？ ”的設計實例(DI)。對于直流電壓來說，這是一個非常有趣的DI，但對于交流電壓呢？
在閱讀此DI后，我決定設計一個具有類似操作的電路，需要急需的交流電壓，因為我們的許多小工具都連接到110V/230V交流電源上。在圖1的電路中，如果單按鈕SW1被短按一次，主交流電壓就會劃分小工具連接的輸出端。如果按鈕SW1被長時間按下（4到5秒），電源就會斷開。在我看來，光亮的現代按鈕比撥動開關更強大，也更優雅。

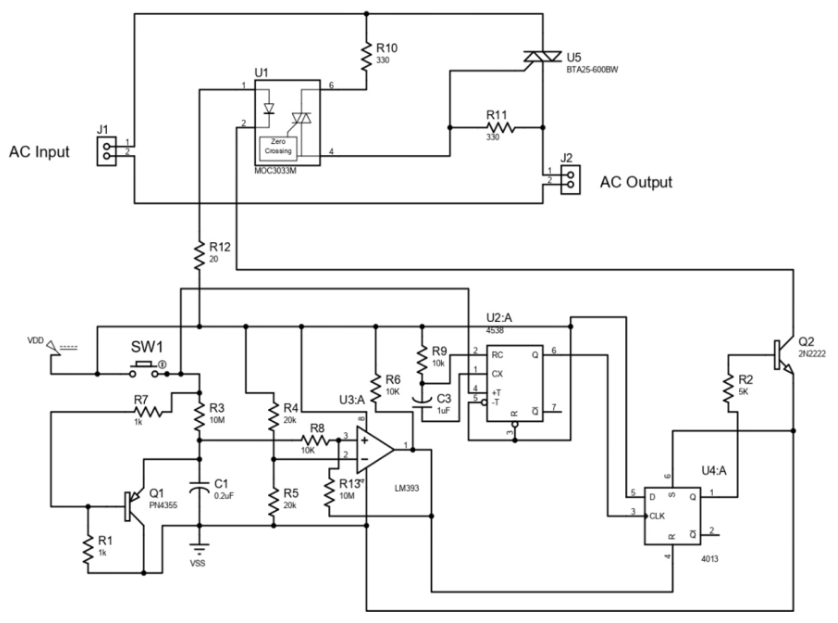

圖1：如果按SW1一次，交流端子J2就會獲得交流電源。如果長時間按住SW1，即4到5秒輸出，從電源到端子J2的路徑就會斷開。一個按鈕即可實現交流電壓的開啟和關閉功能。
該電路中，主交流電通過U5三端雙向可控硅開關饋送端輸出，應根據電壓和電流要求進行選擇。當您短按SW1次時，它會觸發單觸發器U2A。其上升沿脈沖輸出觸發觸發器U4A，Q2變為ON，電流流過U1的光電二極管。光電三端雙向可控硅開關U1導通，因此三端雙向可控硅開關U5也導通，主電壓輸出電壓端。
如果長按SW1，即4到5秒(此時間可通過改變R4、R5進行調整)，電容C1充電。當其電壓達到由R4、R5分壓設定的參考電壓時，比較器U3A輸出值高電平，從而觸發觸發U4A。因此，觸發輸出為低電平，關閉Q2。此時，沒有電流流過U1的光電二極管，U1和U5被關閉，這樣，輸出的電源電壓就被切斷了。
按SW1時，C1充電。當SW1斷開時，必須有一條路徑來對C1放電，以保證下一個周期能正常運行。這是由Q1完成的，當SW1時，電流從C1流過斷開Q1的發射極-基極和R1，因此Q1達到截止關閉C1電流。當按下SW1時，電壓通過R7施加到Q1的基極，因此Q1斷開的是并允許C1充電。由于采用了CMOS IC，整個電路消耗的電流非常小。
這里的VDD為5V DC。電路中未顯示U2、U3和U4的VDD和VSS引腳，它們必須連接到如圖的VDD和VSS輸入端。如果您想要一個更簡單的電路，可以用一個簡單的替代繼電器U1、U5電路。
