什么是能量收集開發套件？
EFR32xG22E（xG22E）能量收集（Energy Harvesting）開發套件是設計節能物聯網應用的一個理想起點，可用于探索和評估Silicon Labs（芯科科技）多協議無線系統單芯片（SoC）支持的多種能量收集解決方案。如需了解更多信息，請查看我們的解決方案頁面：https://cn.silabs.com/wireless/energy-harvesting

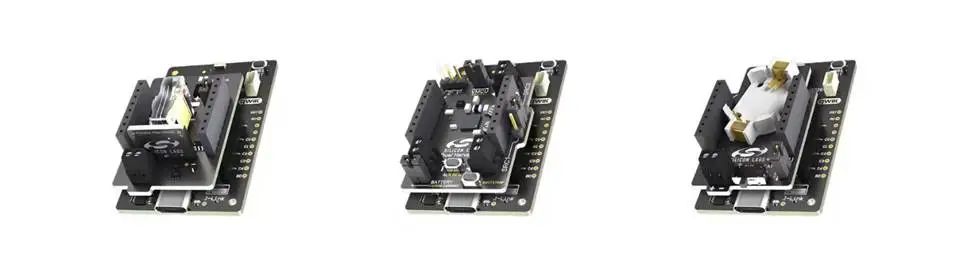

該套件支持評估基于能量收集供電的設備在低功耗藍牙（Bluetooth LE）和Zigbee Green Power協議下的功能與性能。它包含xG22E 探索套件以及多個能量收集擴展板，可用于評估多種能量來源，例如光伏電池、感應式或壓電系統，以及熱電發電器（TEG）。
xG22E套件支持脈沖式或持續供電的應用場景，且可適配單一或雙重能量來源。
為了展示這些擴展板的功能，我們設計了 7 個應用示例：

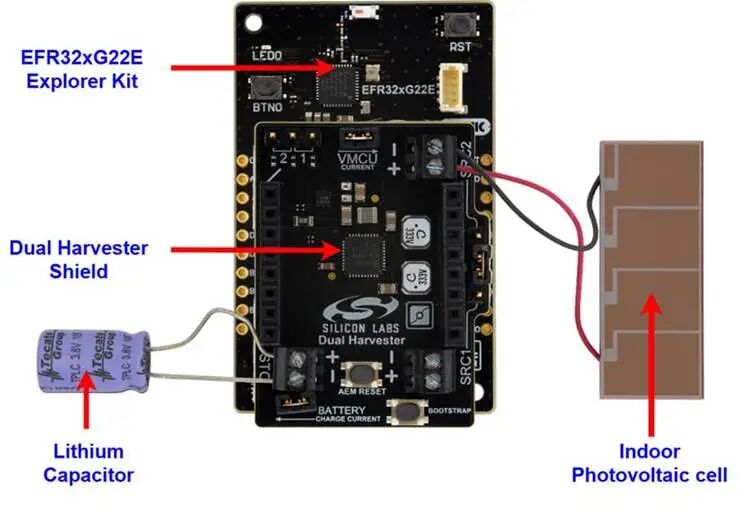

Bluetooth - SoC 能量收集傳感器
本示例使用了雙能量收集擴展板，采用鋰電容作為儲能元件，光伏電池作為能量來源。系統會定期喚醒以進行傳感器讀取和廣播數據，隨后進入休眠模式以節省能量。

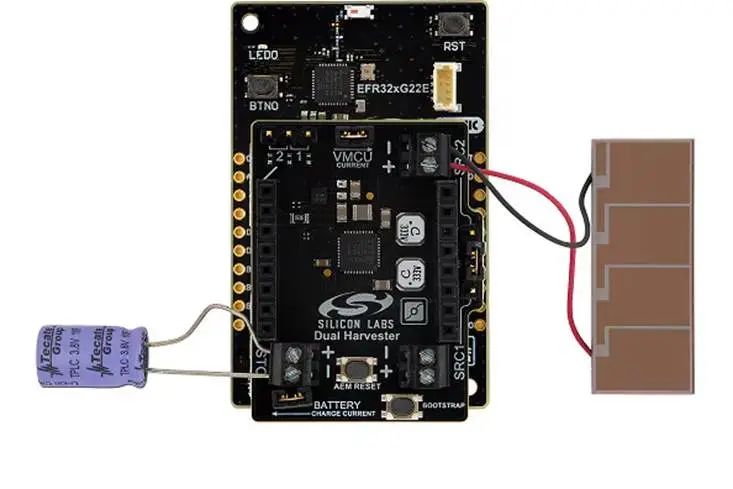

Bluetooth RAIL - SoC 能量收集傳感器
本示例使用了雙能量收集擴展板，采用鋰電容作為儲能元件，光伏電池作為能量來源。設備的運行原理是：先通過電源管理芯片（PMIC, AEM13920）獲取傳感器數據，然后使用 RAIL 構建低功耗藍牙數據包，并以不可連接的方式進行廣播，以優化能耗。
Bluetooth RAIL - SoC 能量收集動能開關
本項目旨在實現一個無線開關設備，搭配 xG22E Explorer Kit 與 Kinetic Harvester Shield 使用。該擴展板集成了動能開關電源和來自 e-peas 的電源管理芯片。
Bluetooth - SoC 能量收集應用觀察器
本項目旨在實現一個用于藍牙能量收集示例的觀察器設備。該設備會掃描并解析來自能量收集開關或傳感器設備的廣播數據包，并通過串口輸出發送端的信息。當連接到開關設備時，LED會提供視覺反饋。

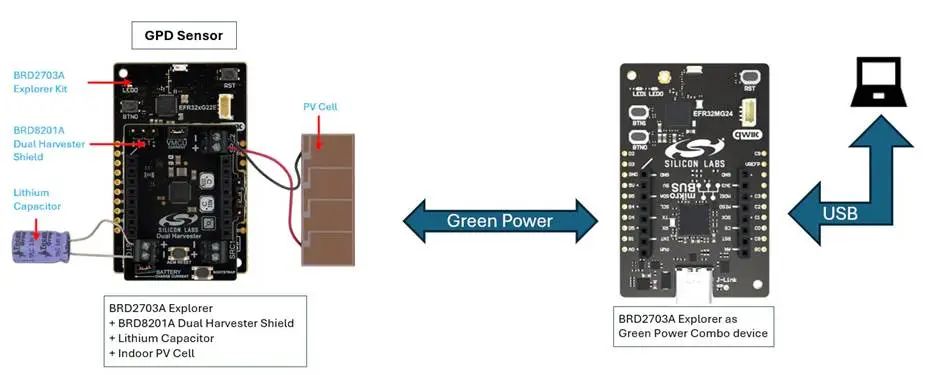

Zigbee GPD - SoC 能量收集傳感器
本項目展示了一個Zigbee Green Power 設備，該設備完全由光伏電池采集的能量供電，無需電池。設備會定期喚醒，并向配對的Green Power Combo設備發送上報信息，展現了一個高能效、可持續的通信系統。

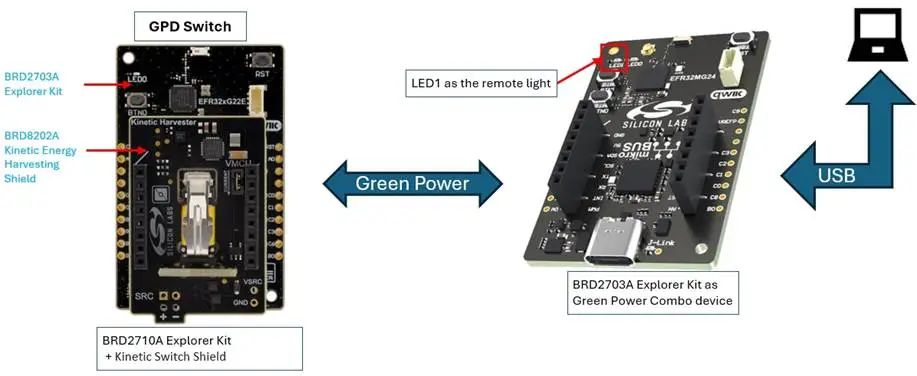

Zigbee GPD - SoC 能量收集開關
本項目同樣展示了一個完全由能量收集器供電的Zigbee Green Power設備，無需電池或其他儲能元件。得益于較短的啟動時間，該無線SoC能利用動能開關采集的能量快速喚醒，并向配對的 Green Power Combo (GPC)設備發送上報信息。完成配網后，Green Power Device會向GPC發送切換命令GPDF，以控制GPC上的LED 燈。

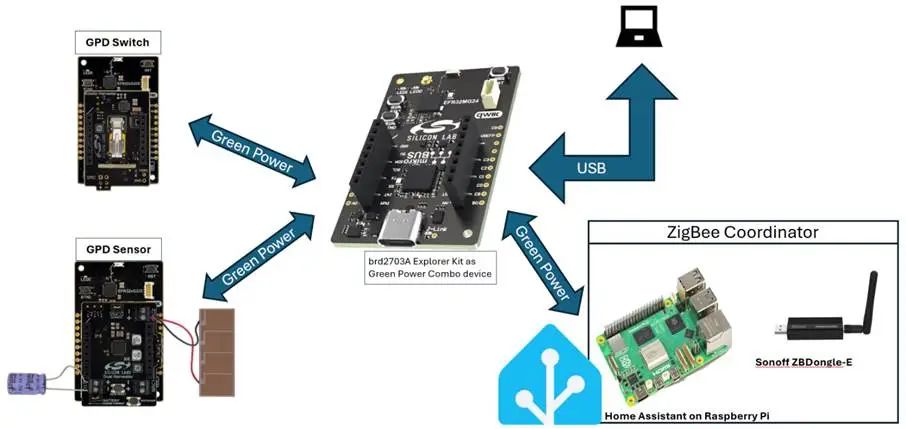

Zigbee GPC - SoC 能量收集觀察器
本項目展示了一個Zigbee GPC設備，用作能量收集型GPD的觀察器。該GPC允許多個GPD與其配對，可接收并處理Green Power數據幀GPDF，并將GPDF轉換為Zigbee Cluster Library（ZCL）數據包。其網絡能力符合Zigbee規范的要求，可自行組建分布式Zigbee網絡，或加入現有網絡，例如由Raspberry Pi上的Home Assistant協調器建立的網絡。
