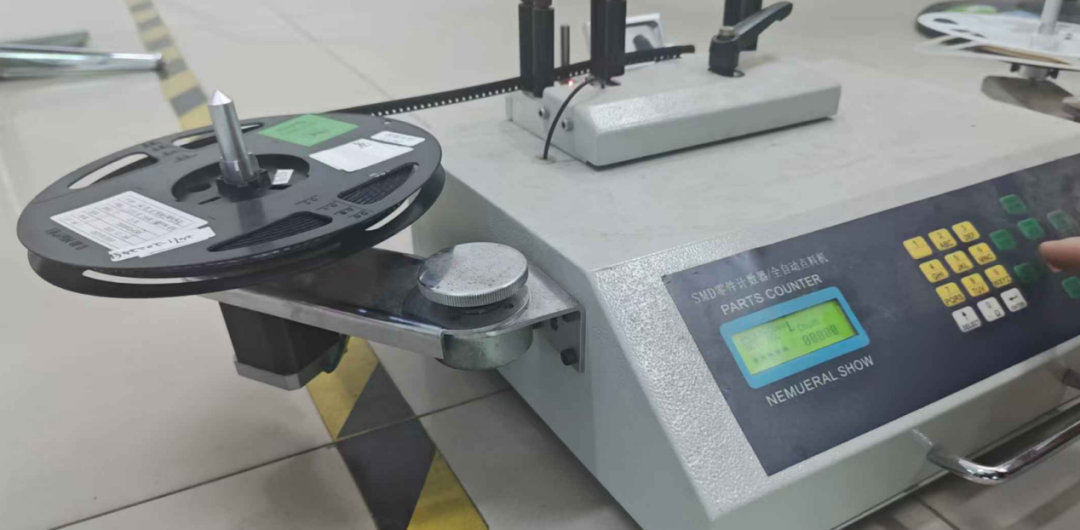

這臺”唱機“怎么樣？，哈哈！，估計有朋友都不用點開視頻就一眼看出來了。
這是一臺電子工廠常用的編帶物料點料機，專門用來快速的清點編帶的電阻、電容、二三極管、芯片等物料，左右兩邊各放一個料盤，這樣就可以一邊轉，一邊收，這過程確實有點”磁帶機“的意思。
大概的原理就是用光纖傳感器來檢測SMD元件的料帶上的元件而實現自動計數。

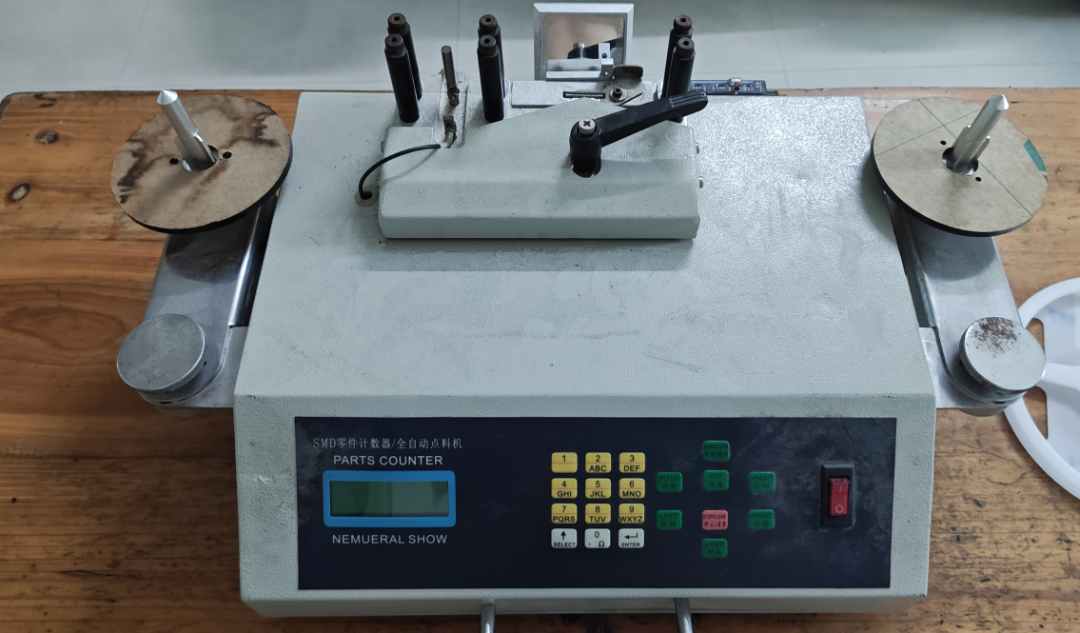

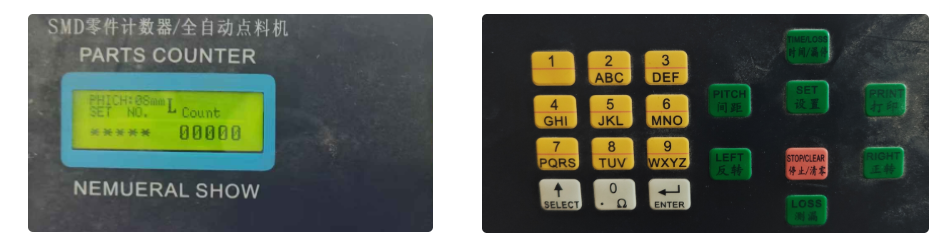

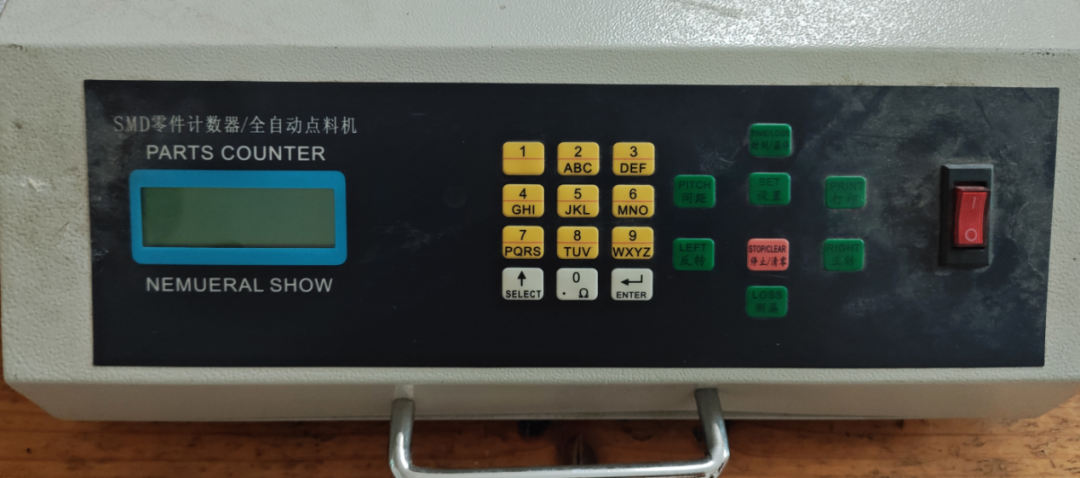

面板按鍵還挺多，主要就是設置一下編帶間距、控制正轉、反轉，停止等等。

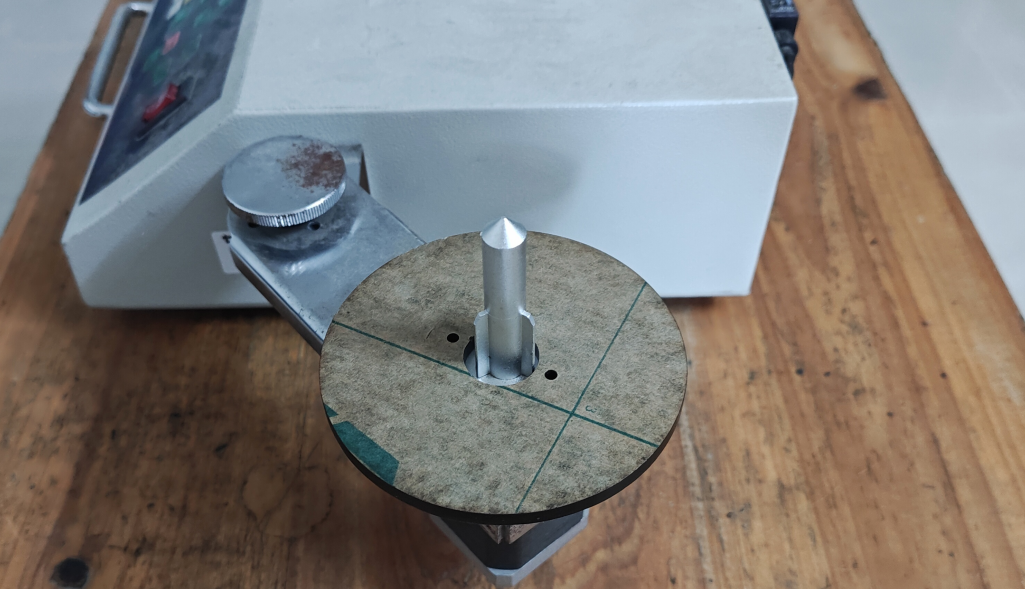

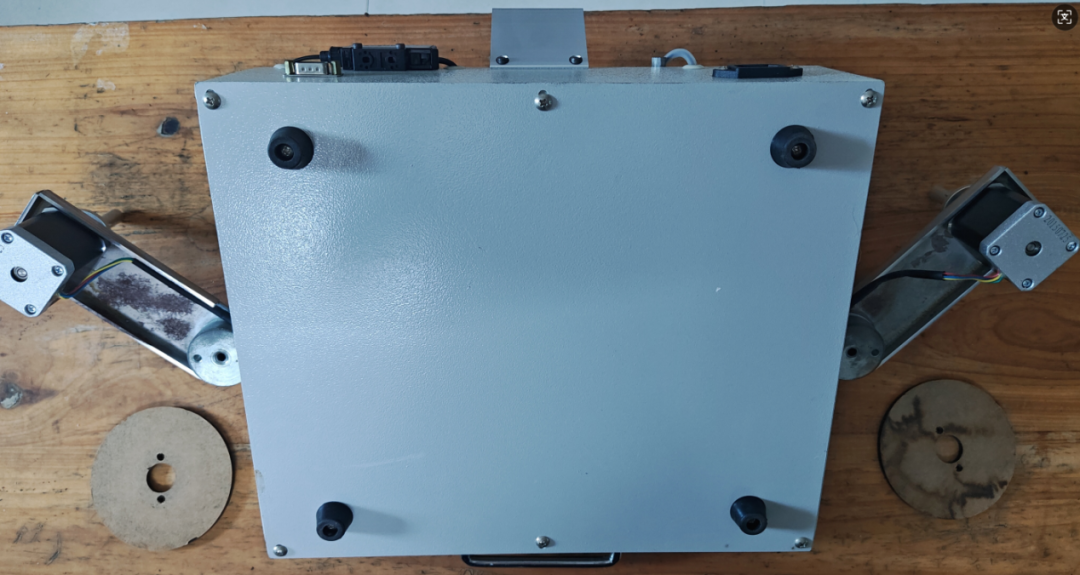

左右2臂是可以拉開來，方便調節位置。

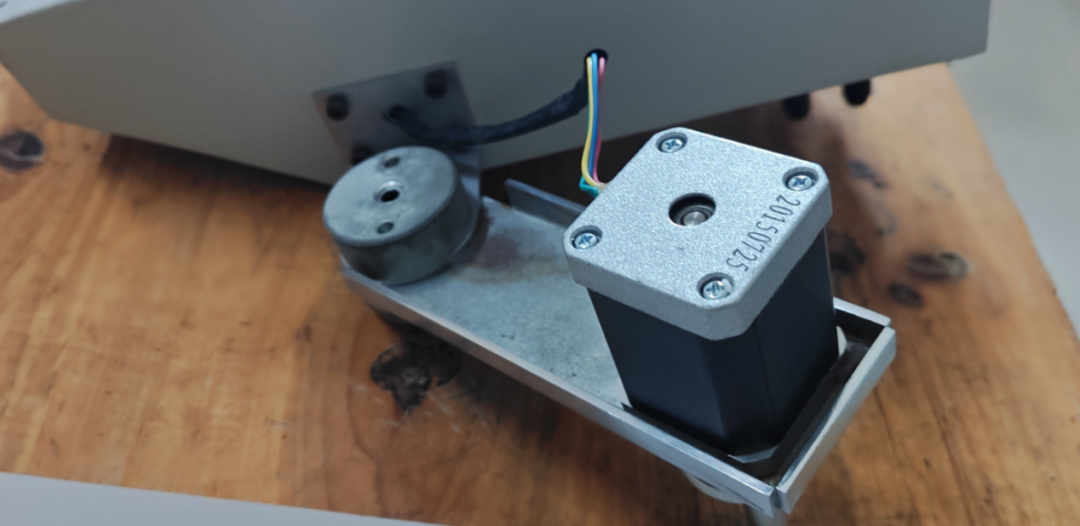

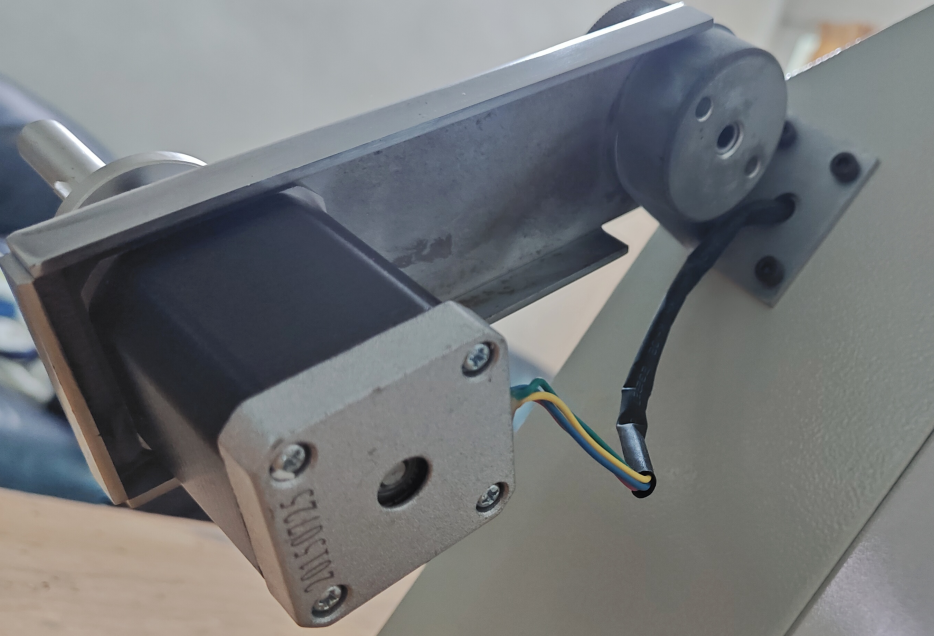

下面就是個步進電機，可以提供穩定的步進角度、控制正轉、反轉。

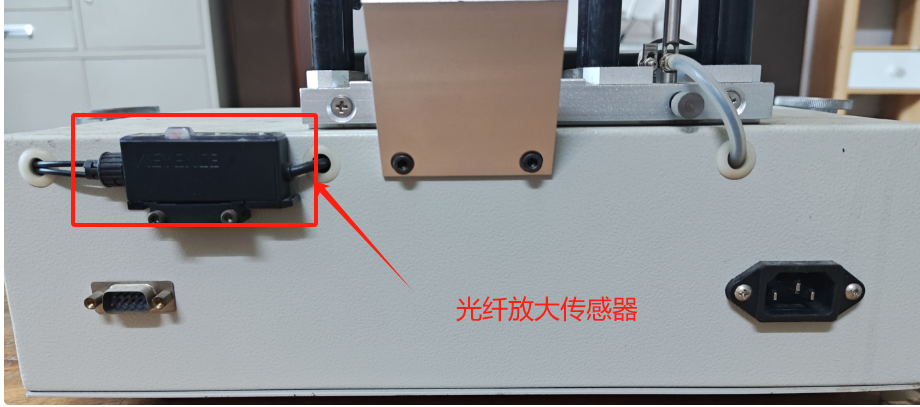

背面是電源口、RS232串口、還有一個光纖放大傳感器

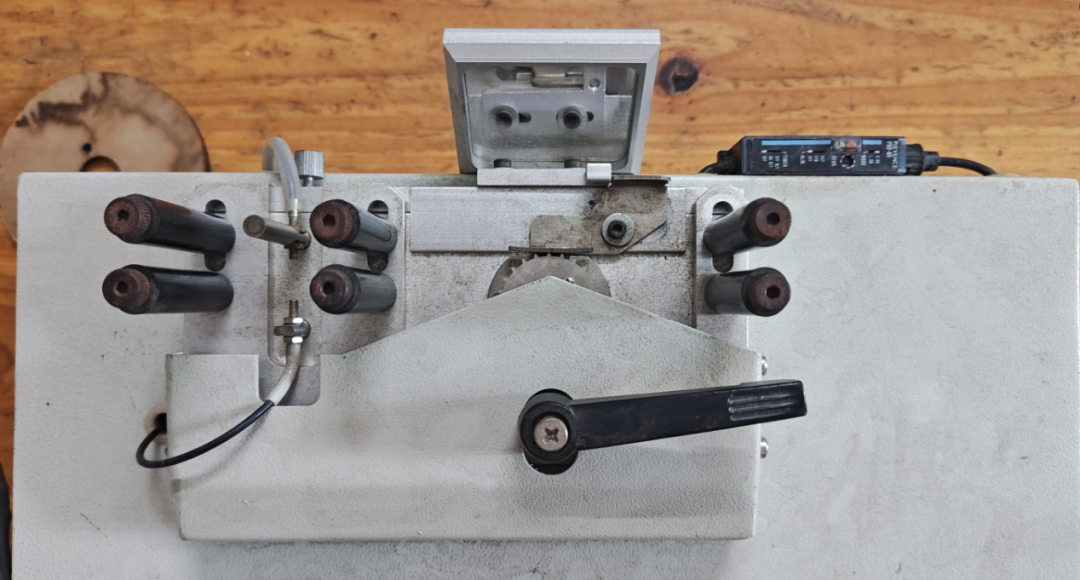

這就是正面放料帶，固定、傳動的位置。

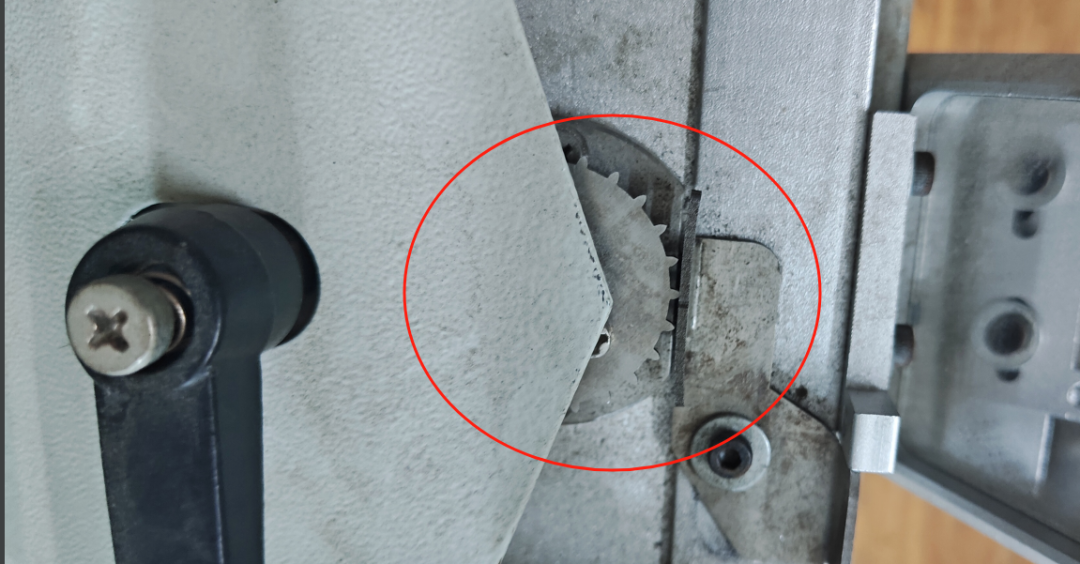

這是送料輪，把料帶套在上面，以便于編帶傳輸?shù)姆€(wěn)定，同時因?yàn)樾D(zhuǎn)角度距離也可控制，可和光纖傳感器同步以提高。

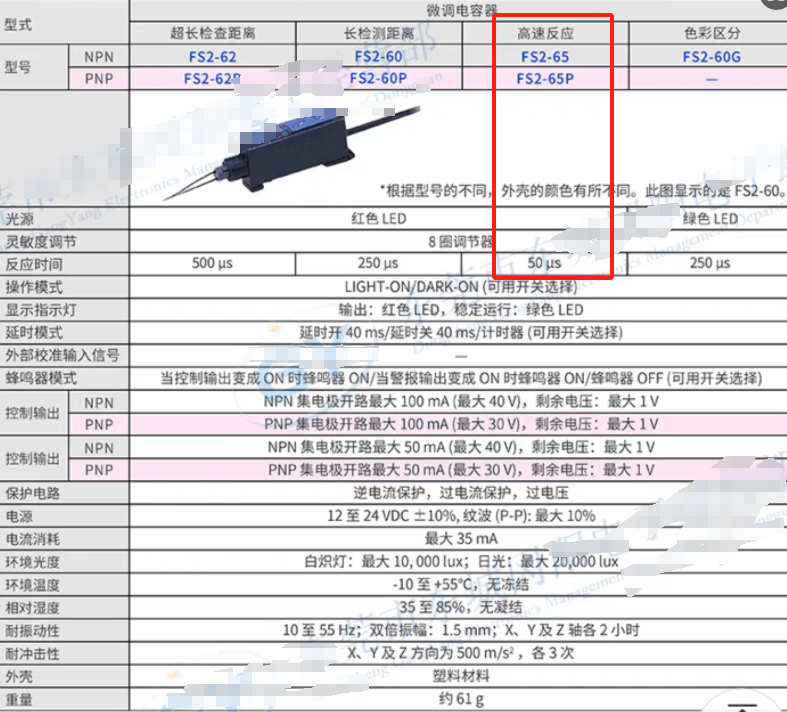

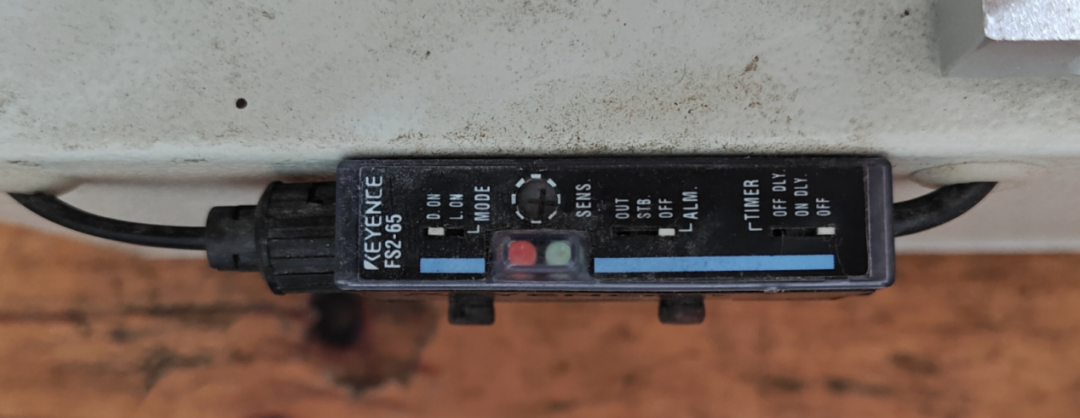

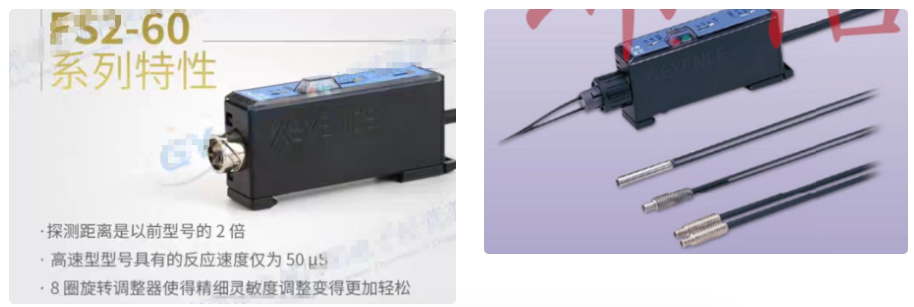

這就是核心傳感器部分，光纖放大傳感器FS2-65，這個就是用來實現點數的核心：

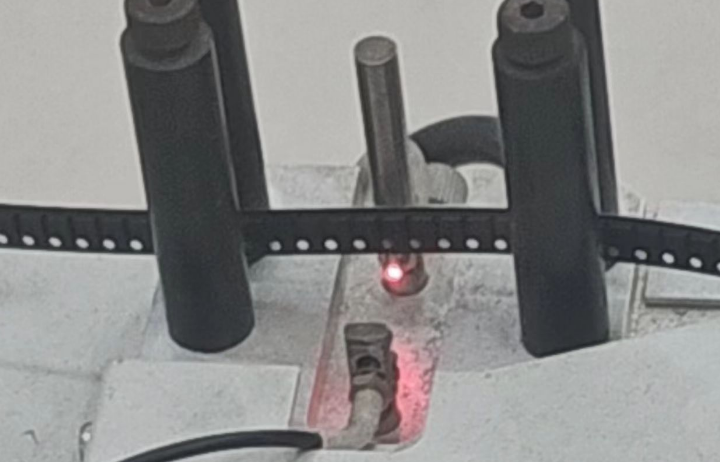

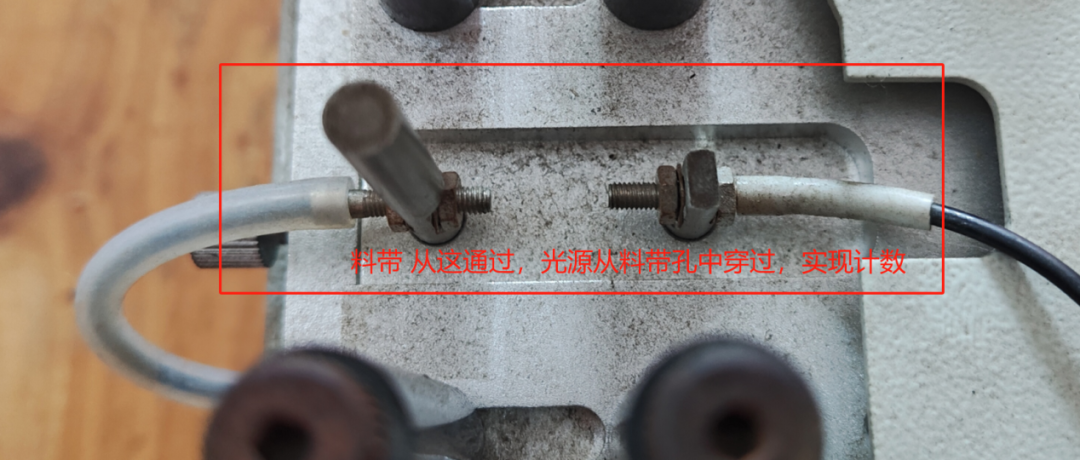

利用光信號的反射或透射來檢測料帶上的元件孔位。當料帶通過傳感器時，光源（一般是紅光）發出的光照到料帶。當元件孔位有物料，光信號就會被阻檔或反射。
如果有空孔，光信號就直接通過，這樣傳感器就通過檢測光信號的變化。

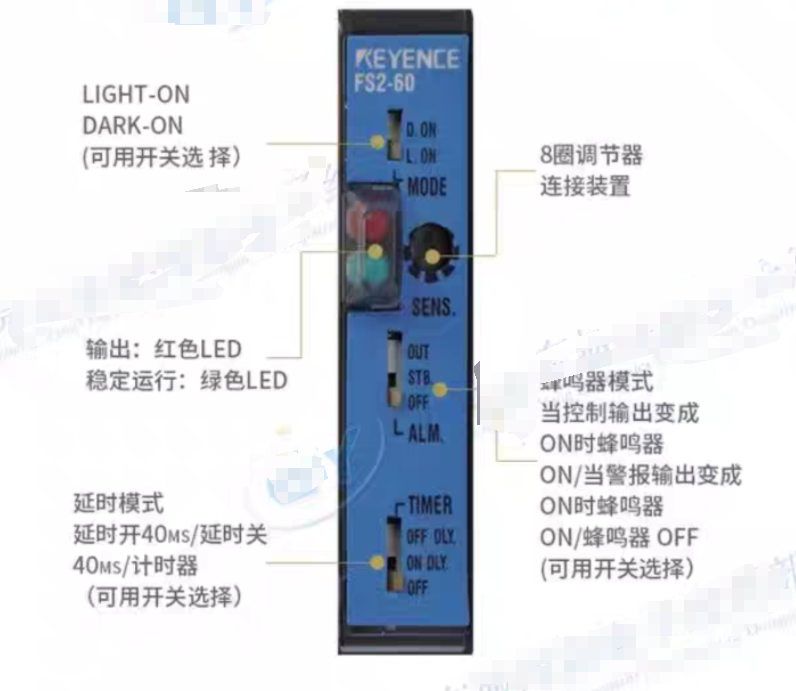

由于不同料帶透光性不同，如顏色材料，光纖放大器通常可以調節靈敏度，以確保對不同料帶準確性檢驗。這種傳感器肯有高速響應能力，響應時間非常短（這一款是50微秒），所以料帶非常快速的通過，也可以計數。
再看一下：

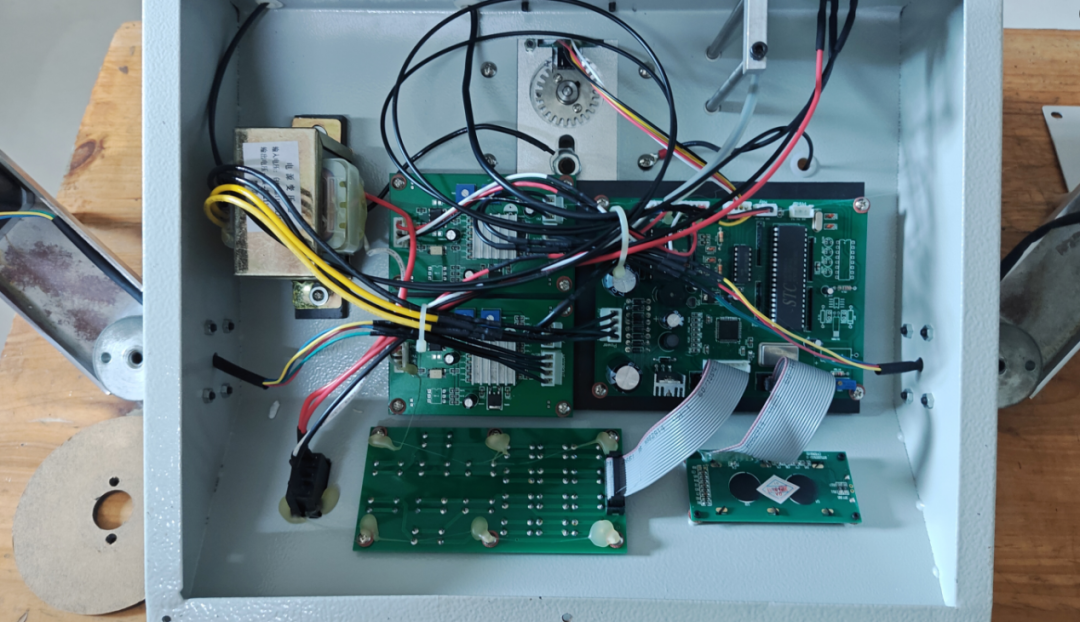

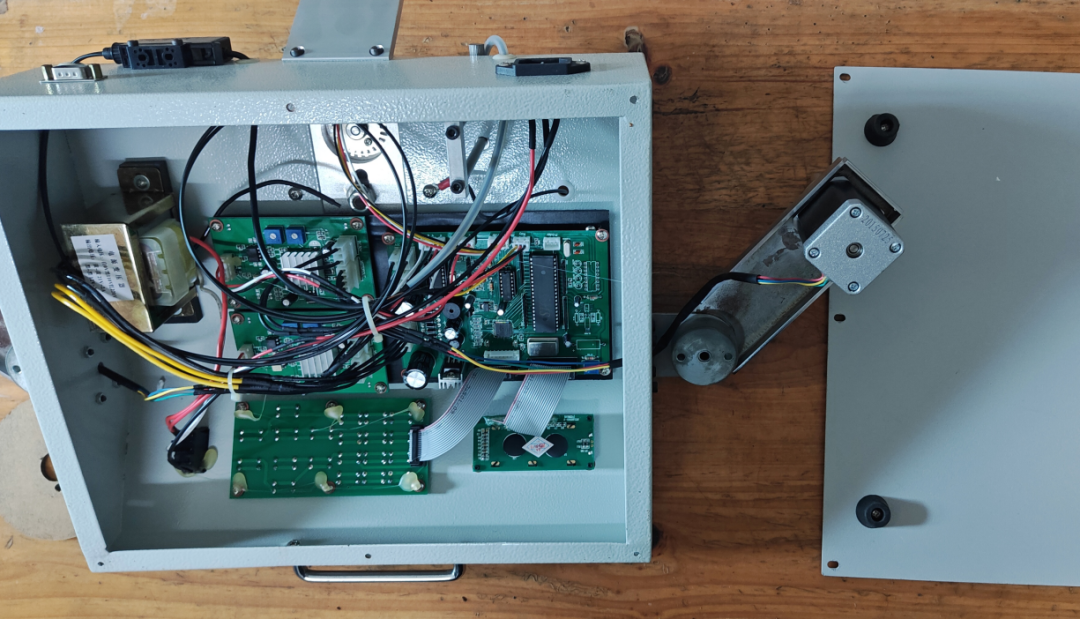

很方便的打開下蓋，露出了電路板
里面的變壓器、電路板撲面而來的給我一種20年前的電子設計風格感覺。

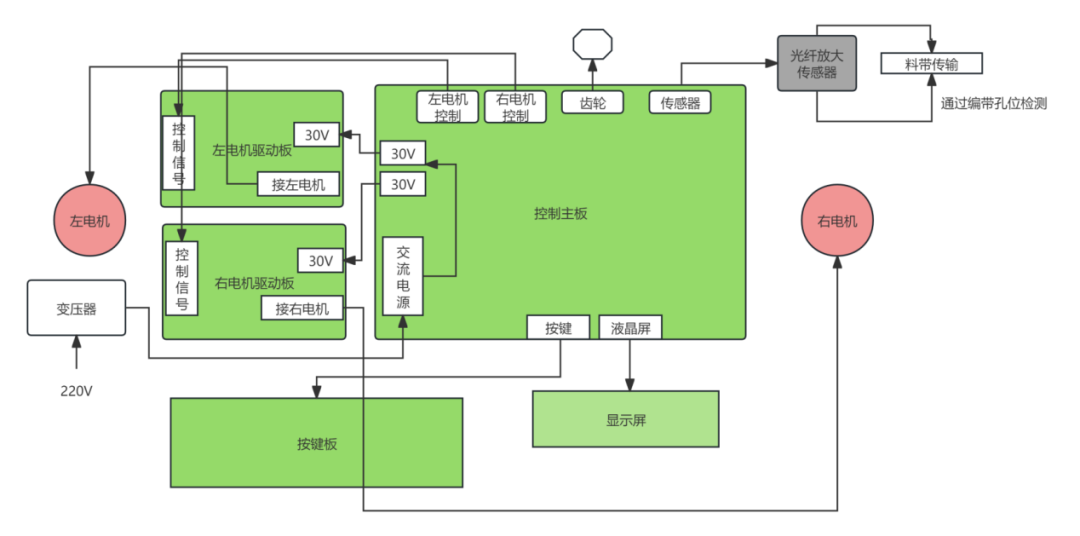

以上就是整個設備的電路模塊結構，大概還是能看明白的吧。
內部有5個電路板，線束也非常多，而且里面的一些設計感覺有非常多可以降本優化的地方
那下一篇我們再來仔細研究，如果你是工程師，如何對里面的PCBA進行優化降本？
敬請關注！
