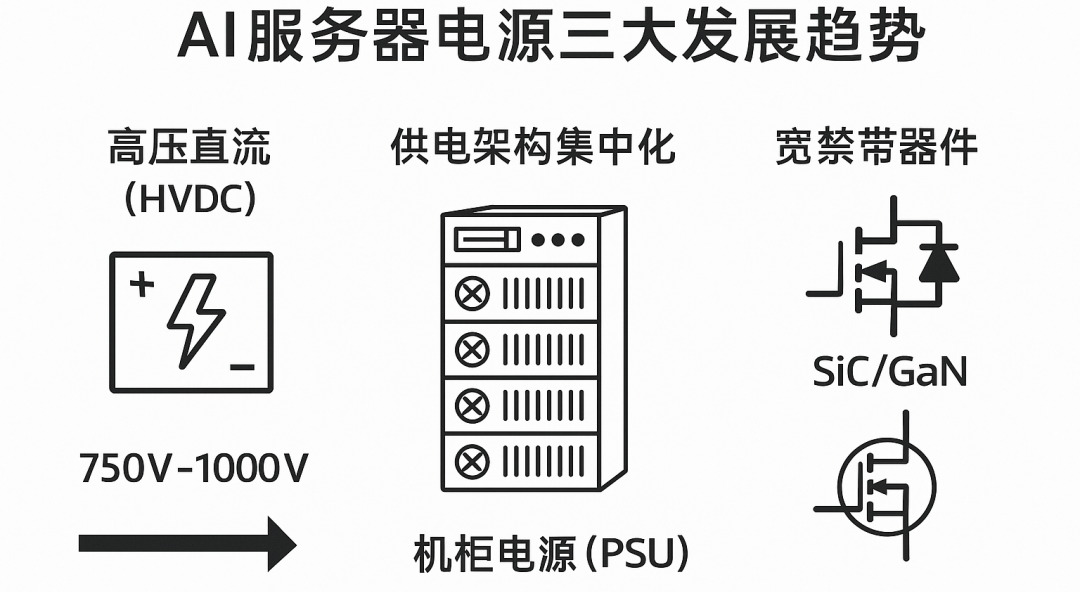

三大趨勢，重塑AI服務器供電架構
? 第一道躍遷，源于電壓平臺的根本轉變。
AI服務器集群對能效的極致追求，推動高壓直流（HVDC）方案快速普及。相較傳統UPS架構的90%-95%系統效率，HVDC系統效率躍升至95%-98%，不僅節能顯著，更減少了空間與運維成本。市場上新興的“巴拿馬電源”方案，將整流與DC轉換合為一體，輸出電壓向750V-1000V挺進，以超97%的系統效率成為綠色數據中心的“新寵”。
? 第二道躍遷，來自供電架構的重塑。
OCP ORv3等標準推動PSU從服務器節點“解耦”，以集中供電的方式部署至整柜后部，形成機柜級別的大功率供電系統。第一代5.5kW PSU，如今正向第三代22kW+演進，輸出電壓從48V提升至400V，大幅降低傳輸損耗與電纜體積。集中供電不僅讓散熱與布線更高效，也更適應AI服務器對功率密度與可維護性的極限要求。
? 第三道躍遷，來自材料層的革命。
SiC（碳化硅）與GaN（氮化鎵）等寬禁帶半導體器件，憑借其高壓、高頻、高溫下的卓越表現，已成為AI電源設計的新核心。與傳統硅器件相比，SiC/GaN具備更高開關頻率、更低導通損耗，為實現高功率密度、高效率、小體積提供了關鍵突破口，尤其適用于HVDC、PFC、DC-DC等多級拓?fù)涞母咝мD(zhuǎn)換。
三大趨勢正在重塑AI服務器電源的形態，也同步帶來了更復雜、更極限的驗證挑戰。
了解更多
解鎖數據中心服務器電源測試白皮書，了解更多全棧解決方案！
從測量安全到環路精度：
電源測試的挑戰正逼近極限
高壓、高頻、寬帶寬，是AI服務器電源測試的新常態。
在750V以上的HVDC平臺，傳統差分探頭不僅面臨測量噪聲放大、隔離不足的風險，工程師的人身安全也成關鍵痛點；而SiC/GaN帶來的ns級開關速度與尖銳振鈴，則對探頭帶寬、CMRR指標提出了極限挑戰。傳統探頭很難在SOA窗口內實現精準切換波形觀測。
另一方面，8相、12相交錯并聯的電源拓?fù)湓贏I服務器中日益普遍，這要求示波器必須同時捕獲6~12路信號，且具備高度同步精度，用以分析多相之間的時序、相位與動態響應。同時，從輸入的HVDC母線到輸出端的AI加速模塊，整個系統需進行端到端的效率評估、瞬態響應測試與備電切換驗證，這對儀器的動態范圍與功率加載能力也提出更高要求。
全棧應戰：泰克AI電源測試解決方案
面對AI服務器電源的測試“無人區”，泰克科技提供從器件到系統的全棧式測試方案：
1

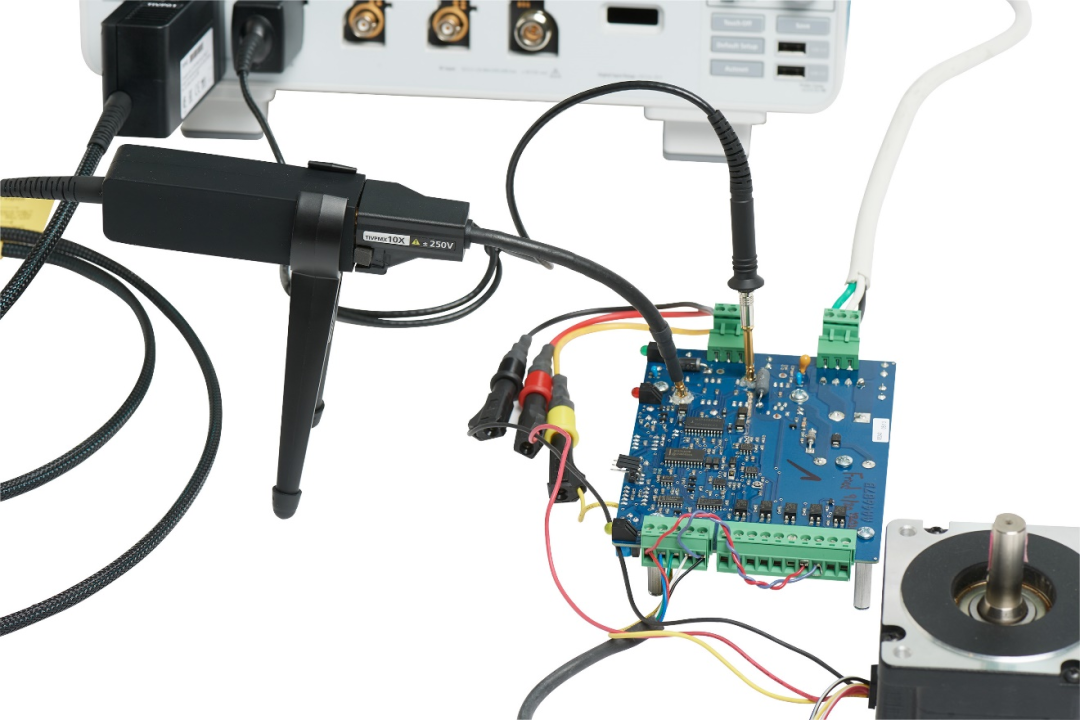

SiC/GaN測試標桿：TIVP光隔離探頭
■ 行業廣泛應用的光隔離探頭解決方案，提供超高共模抑制比(CMRR) ，徹底消除高壓浮動測量中的噪聲干擾，確保±2500V差分電壓環境下的安全、精準測量，是SiC/GaN電源開發的黃金標準。
2

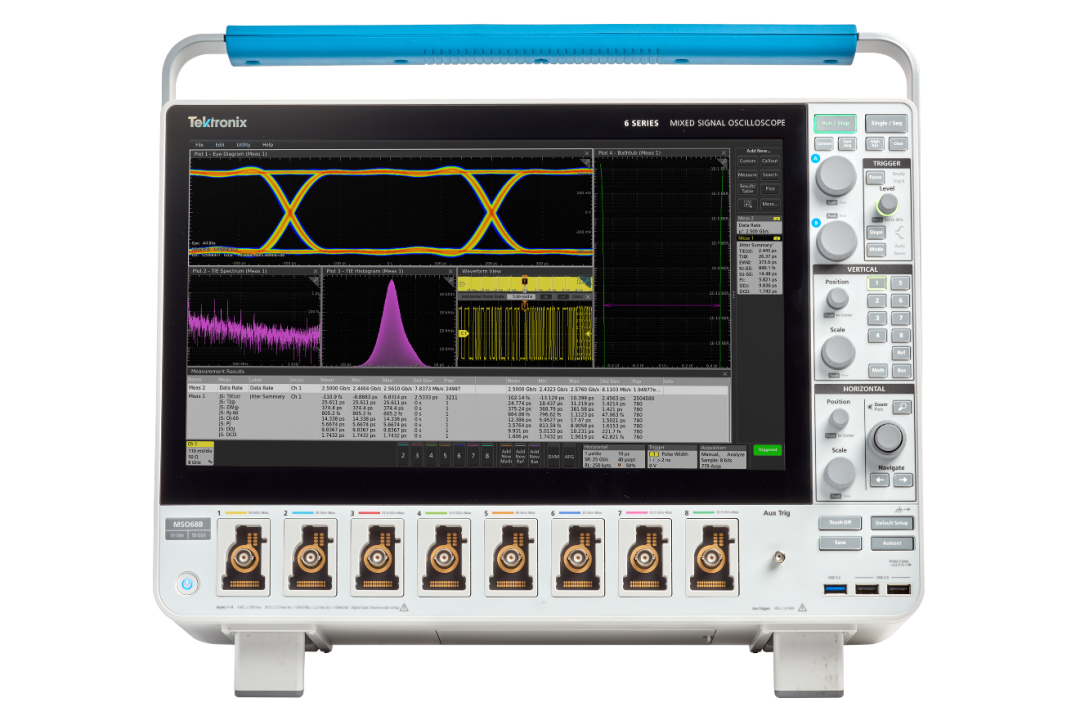

多通道高精度示波器：
洞察復雜電源的“火眼金睛”
■ 8通道中端示波器搭載12bit高精度ADC，根據需要可進一步擴展至12~16通道，輕松實現多相電源的完美同步捕獲。
■ 高級電源分析套件：一鍵完成開關工況（SOA）、PWM參數（占空比、脈寬、極值）逐周期分析、環路響應測試、紋波分析。
■ 深度頻譜分析：支持自定義RBW、窗函數，精準定位高頻噪聲與EMI問題根源。
3
高功率直流電源與負載一體化平臺：
PSB20000
■ 三個獨立的雙象限測試通道：每通道高達10 kW，既能供電也可吸收電能，同時測試三組被測物，提高測試通量。
■ 可執行PSU、BBU的效率測試、老化測試、過壓過流測試。
■ 能量回饋：高達96%的能效，大幅降低測試能耗與散熱成本，綠色高效。
結語：功率即未來，測試為先機
當AI模型突破百億、千億參數門檻時，電源系統的穩定與高效，將成為真正制約算力釋放的瓶頸。而在這場關于電壓、熱、頻率與安全的技術競賽中，唯有精準測試、系統驗證，才能為AI架構的騰飛夯實底座。
泰克科技憑借光隔離探頭、高精度多通道分析、大功率回饋式測試平臺構成的全鏈路的測試能力，為AI服務器電源的每一次演進，注入可靠性與可驗證性，助力每一瓦功率，精準轉化為智能計算力。
