對于許多類型的電子，是復雜的信息娛樂系統還是簡單的電池供電工業物聯網(IIoT)傳感器，都需要某種形式的電源轉換。但是，就DC/DC和AC/DC電源轉換而言，有多種類型的開關式拓撲結構可以選擇。類型的選擇取決于所需的電壓水平和所需的功率表格。將電源的基本概念，包括隔離介紹和中斷技術。轉換討論一些基于分立器件和模塊設計的最流行的拓撲結構。
我們今天所使用的大多數技術都需要進行電源轉換。例如，智能手機可能會使用標稱輸出電壓為3.7V的鋰離子電池。但是，手機內部的器件可能會在更高或更高的電壓水平下工作，其中最常見的是1.8V、3.3V和5.0V。電源轉換技術用于將電池的標稱輸出電壓轉換為所需的電壓。即使是數以百萬計的、用于在移動過程中為智能手機和耳機等便攜式設備充電的USB移動電源此類設備，內部也有電源轉換。同樣，也使用標稱電壓為3.7V的鋰離子電池組，而電源轉換技術可將電源電壓提高到所需的5.0V其。
對于智能音箱、電視或其他家用電器等日益增多的電子產品，需要將電源電壓轉換為合適的水平。這些應用會使用AC/DC電源適配器和DC/DC轉換器。以往使用的是線性技術，需要轉換大量零件，而且效率相對較低。雖然這種技術目前仍用于少量DC/DC電源任務，但大多數應用都已轉用開關穩壓器。
開關電源轉換技術是先將能量存儲在穩壓器或電容器中，然后這個儲存的能量就使開關穩壓器能夠提供或低于標稱輸入電壓的輸出電壓，參見圖1。

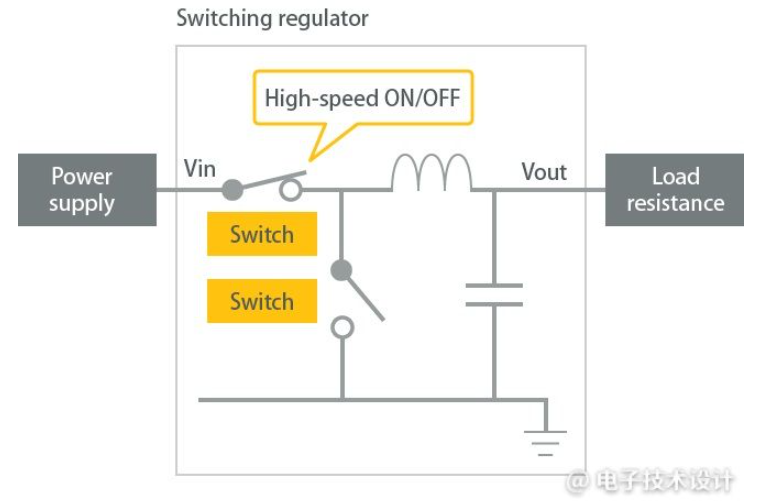

圖1 ：典型DC/DC轉換器的功能充電。（圖片來源：村田制作所）
為了驅動轉換器中的開關，可將PWM信號施加到一個半導體器件上。PWM信號的占空比和頻率會直接影響到效率、負載調整，以及輸出電壓。從本質上講，PWM和開關器件形成一個電壓泵電路，在“通”周期內將能量轉換器在轉換器或轉換器中；在“關斷”期間將這個儲存的能量釋放并進行輸出穩定。然后就可以用PWM信號實現輸出穩定。為了實現輸入到輸出隔離，將轉換器轉換器元件，并裝有一個轉換器。
多年來，近幾年DC/DC轉換器拓撲結構已被廣泛采用，主要包括：
本文重點介紹其他常用的交換機拓撲結構：推挽、半橋和全橋。
顧名思義，降壓轉換器可將輸出電壓降低。例如，如果標稱輸入為5Vdc，它可將電壓轉換為3.3Vdc。

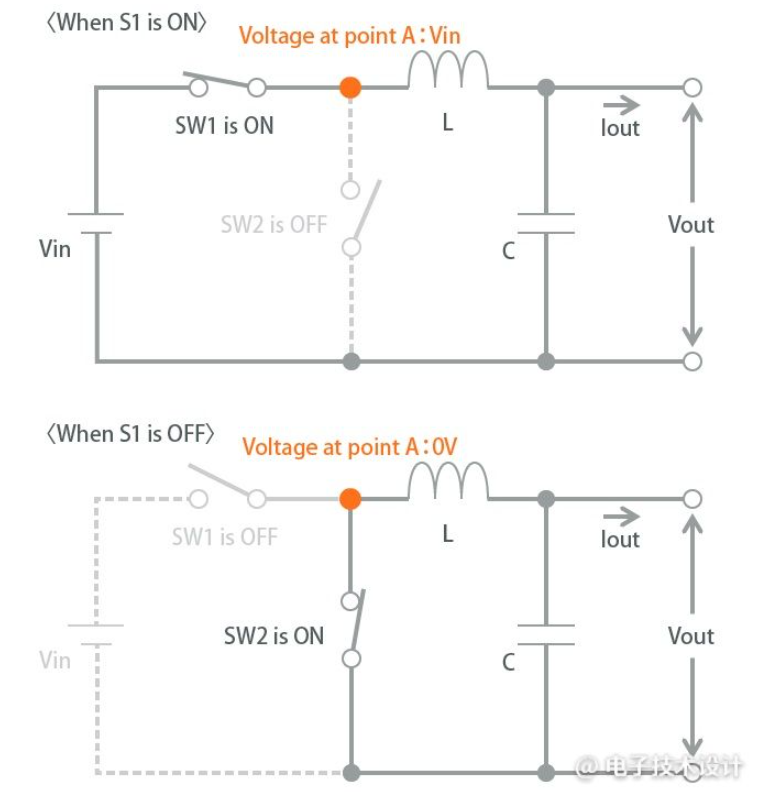

圖2 ：異步降壓轉換器的功能停止。（圖片來源：村田制作所）
如果看圖2，SW1通常是一個用PWM信號驅動的晶體管，SW2則代表一個二極管。當SW1“導通”時，有電流通過，并將能量繼電器中。相反，當SW1處于“關閉”狀態時，電流流過二極管而使能量釋放，同時提供所需的輸出電壓。請記住，降壓轉換器的輸出電壓取決于PWM信號的占空比，參見圖3。

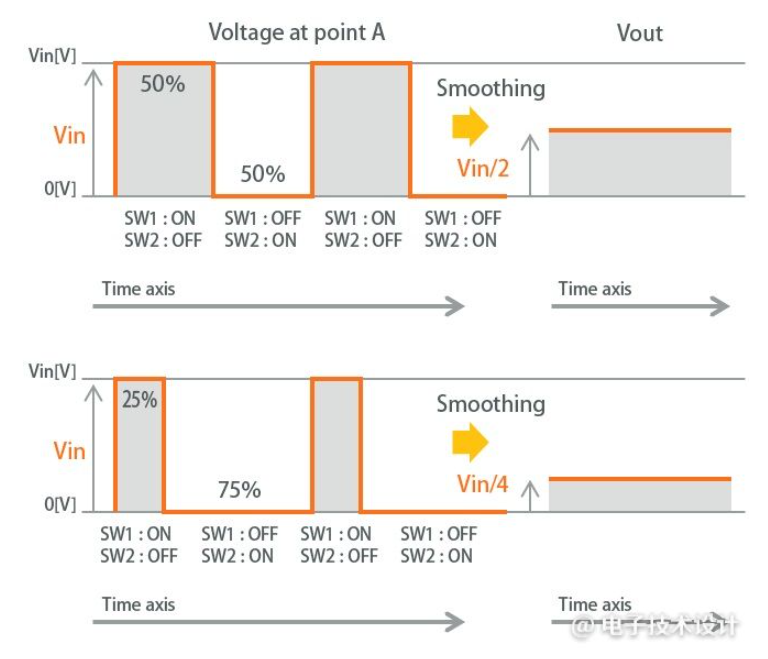

圖3 ：PWM信號的占空比會影響降壓控制器的輸出電壓。（圖片來源：村田制作所）
在同步降壓拓撲結構中，二極管由FET代替，并由異相信號驅動。由于FET降低了正向電阻，可以降低損耗，從而提高效率，因此受到廣泛采用。
對于升壓轉換器，則電壓輸出為輸入電壓。電壓輸出電壓升高的大小取決于多個因素。對于大多數設計而言，最大升壓為5倍，但最常見的是采用3倍升壓，這樣就可優化輸出電壓穩定，參見圖4。

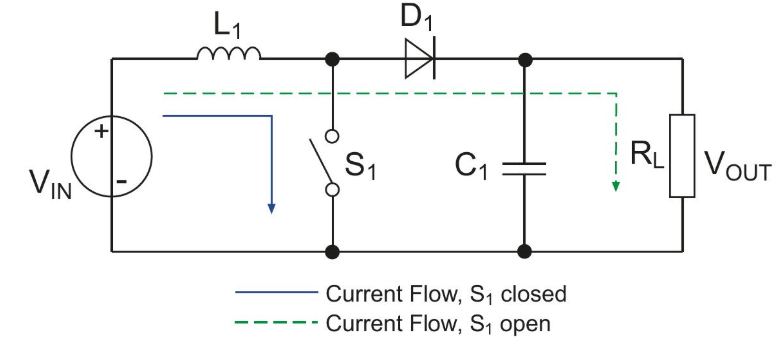

圖4 ：升壓轉換器的基本功能立即關機。（圖片來源：Recom ）
與圖2所示的降壓轉換器拓撲結構相比，S1(開關晶體管)、L1(電感器)和D1(電位器)的布局位置預設不同。當S1“導通”時，能量轉換器在L1中。當其“關斷”時，該能量就會加到輸入適配器的輸入電壓上，并添加到輸出轉換器上。
由于上面討論的降壓和升壓轉換器拓撲結構沒有經過隔離，因此任何輸入電壓都可能反應到輸出端。例如，如果DC/DC轉換器是由交流電源供電，那么系統故障就可能使這個電壓出現在輸出端，從而可能導致潛在的后果，具體取決于最終應用。對于醫療和保健應用，在輸入和輸出之間增加電流隔離，就消除這種風險。在接地不常見的情況下，實現電流隔離的一種方法是可以使用變壓器。
在隔離式反激拓撲結構中，變壓器有兩種功能：儲存狀態和提供隔離。這種拓撲也許是所有DC/DC電源中最簡單的一種，所以需要的引腳數量稀疏，如圖5所示。
圖5 ：隔離式反激轉換器的簡化原理圖。（圖片來源：維基百科）
隔離式反激式轉換器通常適合于50W以下的電源應用，以及可以承受相對較紋波電流的應用。由于會產生初級到次級損耗，大多數反激式轉換器能很少達到90%以上的效率。盡管如此，通過增加或減少變壓器的匝數比，可以獲得更廣范圍的輸出電壓。另外，更多的次級修飾，可以提供多個輸出電壓。
推挽式、半橋和全橋式轉換器也都是隔離式開關拓撲結構，并經常受到使用。推挽式適用于較大功率的應用，它使用兩個開關器件和式共用同一電流。這種配置使用分離的中心抽頭初級和次級端子，需要因此昂貴的轉換器。與推挽式一樣，半橋和全橋只需要一個初級轉換器。半橋使用兩個開關器件，全橋使用四個，如圖6。
圖6 ：全橋隔離式DC/DC轉換器的簡化原理圖。
除了要為DC/DC轉換器設計選擇特定的拓撲之外，另一個重要的考慮因素就是如何使輸出電壓穩定。處理器由于其計算工作負載會發生變化，因此就必須保證其在所有負載條件下都得到嚴格穩壓。在這種情況下，將輸出電壓反饋到PWM開關功能而使占空比發生改變的過程，必須要準確。大多數DC/DC轉換器控制IC現在都包含完成功能，因此，非對于隔離結構，這個工作很容易完成。
但是，要使輸入到輸出保持隔離，需要使用變壓器或光耦合器等額外的元件，這就會提高BOM成本以及對PCB空間的要求。使用更多的元件，還會增加設計的復雜性，進而可能影響最終產品的整體可靠性。
一種簡單的穩壓方法，是采用初級側檢測。這里，控制器IC在反激“關斷”期間通過變壓器檢測更次級輸出。Maxim MAX17687的“無光耦合”反激控制器式IC，就是一個很好的例子，見圖7。它有兩片上MOSFET，可以驅動3.2A的初級初級電流。

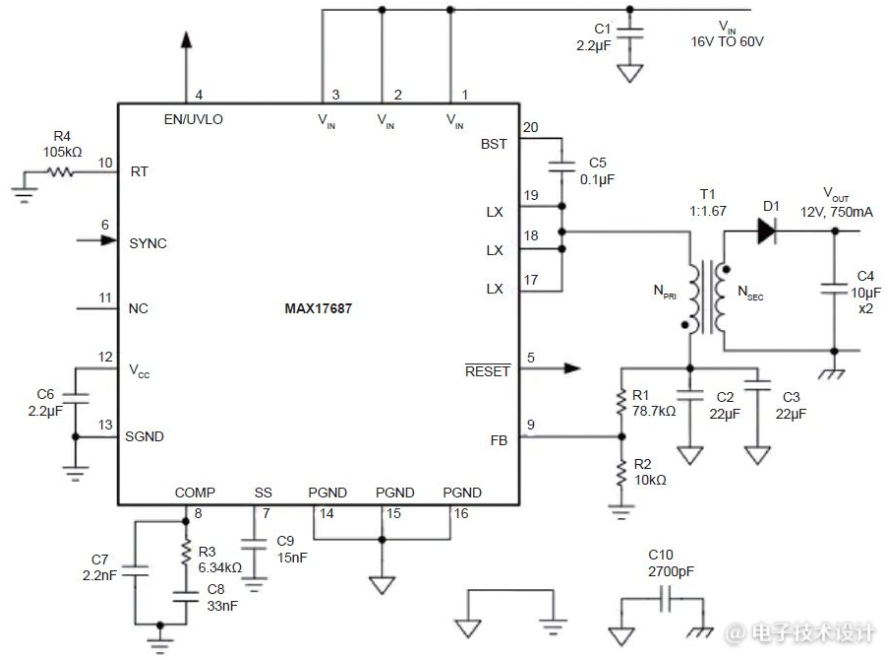

圖7 ：Maxim MAX17687無光耦反激式轉換器在16V到60V電源的條件下，可產生12V/750mA的輸出。（圖片來源：Maxim ）
通過采用這種檢測方法，輸出電壓可穩定在±1.2%以內。該IC的PWM頻率也可以編程(100kHz到500kHz)，并且通常可以實現超過90%的轉換效率。
對于使用分立式DC/DC轉換器，一種非常具有吸引力的替代方法就是使用模塊。使用模塊可以簡化整體設計工作，從而節省工程時間。選擇符合EMC/EMI和所需安全標準要求的預認證模塊，還可以簡化產品認證過程。
村田制作所的UWS-Q12裸板隔離式反激DC/DC轉換器模塊，就是一個很好的例子。該系列模塊外殼3.3V到24V的常用標稱單輸出電壓，在9V到36V輸入的條件下可提供高達54W的功率，效率則高達91%。還具有廣泛的保護功能，輸入包括欠壓保護和過熱電路保護，并已通過UL/EN60950-1安全認證。

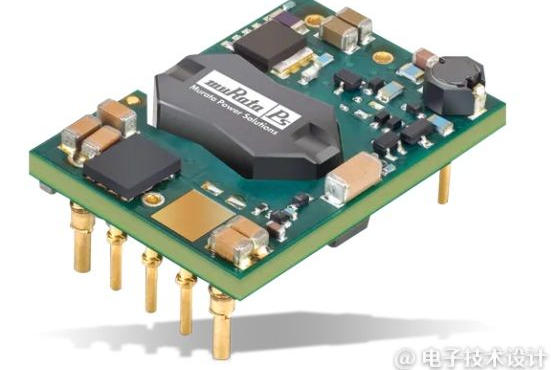

圖8 ：村田制作所UWS-Q12系列隔離式DC/DC轉換器。（圖片來源：村田制作所）
如果在現有設計中替換掉低效率的線性穩壓器，Traco TSR 1.5E系列這1.5A的器件，就非常方便。其采用降壓非隔離式拓撲，可實現高達97%的效率，并可適應7V到36V的寬輸入工作電壓范圍。小尺寸的SIP 3裸板模塊，提供了第三輸出選擇：3.3V、5.0V和12V。
與標準的同步降壓技術相比，德州儀器(TI)的DCS-Control技術可實現更快的瞬態響應以及更好的穩壓和紋波性。該轉換器既可作為獨立器件TPS6282x供貨，也可作為帶集成式示波器的模塊TPSM8282x供貨，參見圖9。

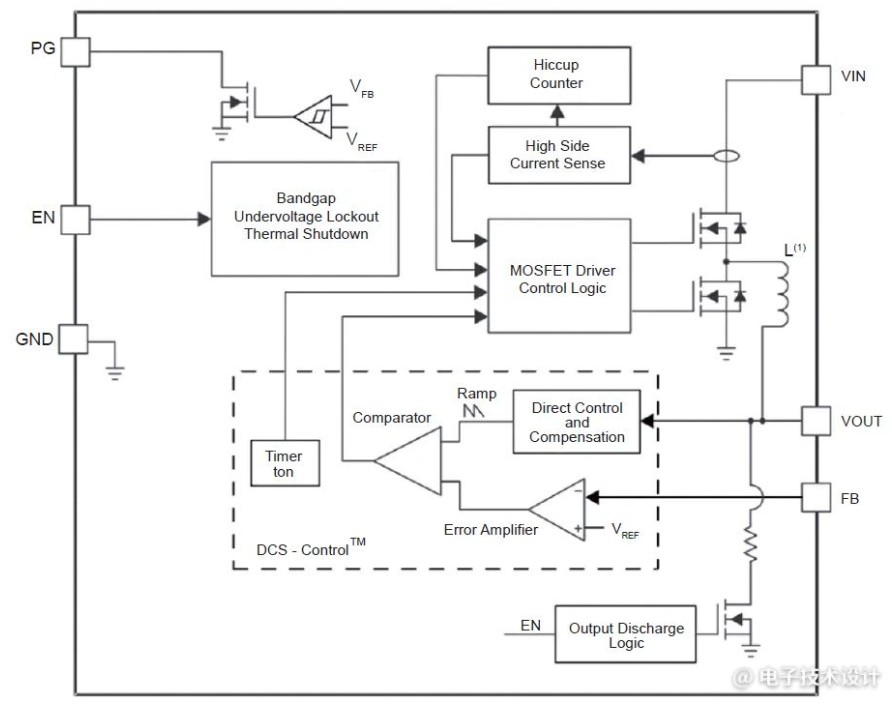

圖9 ：TI的TPSM82821降壓轉換器模塊，集成了TPS6282x控制器IC 。（圖片來源：TI ）
本文討論了最流行的 DC/DC 電源轉換拓撲，并重點介紹了一些產品示例。對于 DC/DC 電源轉換，轉換器 IC 是節省空間和降低 BOM 成本的首選。集成了開關晶體管或 FET 的小型電源轉換器 IC，可廣泛覆蓋許多工業、商業和產品應用中。然而，帶有集成式轉換器的 DC/DC 轉換模塊，則可提供一種易于集成和采購的、非常具有效益的替代方案。
