夏天來了，小風扇成了我們手中的避暑神器。在各大購物平臺，迷你小風扇的搜索量日益上升，成為酷熱高溫里的外出必備單品。迷你小風扇的電源配件銷量也在猛增。如果你正在找尋一顆優質的充電器芯片，建議了解下深圳銀聯寶科技的PD快充芯片U8623！
PD快充芯片U8623是一款恒壓、恒功率、恒溫離線型電流模式PWM電源芯片，內置0.85Ω/650V的超結硅功率MOS。U8623具有全負載高效率、低空載損耗、低EMI干擾和高EMS抗干擾、極少外圍應用元件等優點。U8623在一定條件下適用于輸入電壓AC90V-264V的輸出功率為22.5W以內的離線式反激開關變換器，滿足VI級能效標準。U8623采用SOP-8并采用單邊漏極并聯封裝增加散熱效果。
PD快充芯片U8623引腳說明：
1 GND 芯片內部電路電位基準引腳
2 VCC 芯片內部電路供電引腳
3 FB 輸出反饋輸腳，芯片 PWM 輸出的頻率和占空比由FB 和CS 控制
4 CS 電感峰值電流采樣輸入引腳
5/6/7/8 PD 內置高壓功率 MOS 的漏極
PD快充芯片U8623具備恒功率輸出模式，當FB腳電平大于3.7V以后，芯片PWM占空比由CS引腳電平對應的VOCP來控制，為保證在AC90V-264V輸入范圍內 的恒功率性能，對VOCP值根據占空比進行補償。U8623也具備一定條件的恒溫模式，當芯片內部溫度達到設定溫度范圍后，芯片內部自動啟動恒溫模式、并開始降低輸出電流的模式來降低輸出功率直至溫度平衡，保證在極端情況下能不間斷輸出電力供應。

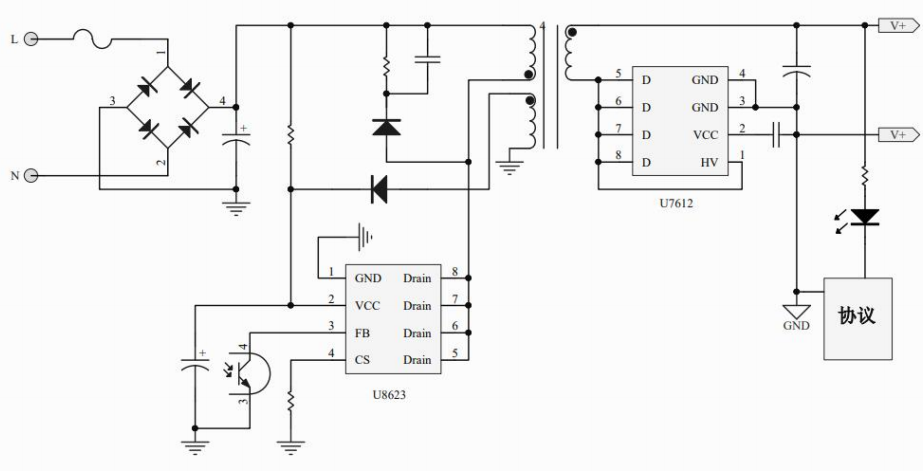

PD快充芯片U8623在175V--264Vac推薦功率27W，在85V-264Vac推薦功率22.5W。U8623采用專用的抖頻技術，在中心頻率的±5%范圍內隨機選擇工作頻率，使得電源系統的電磁兼容性能得到極大的保障。搭配同步整流芯片U7610A，可獲得一套30W高性能快充電源方案，相關資料在線可取！
