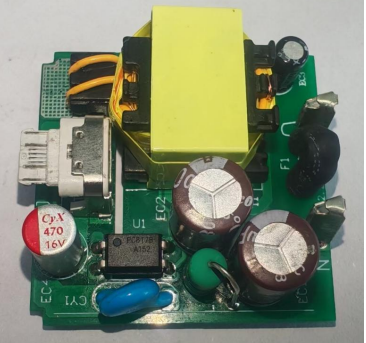

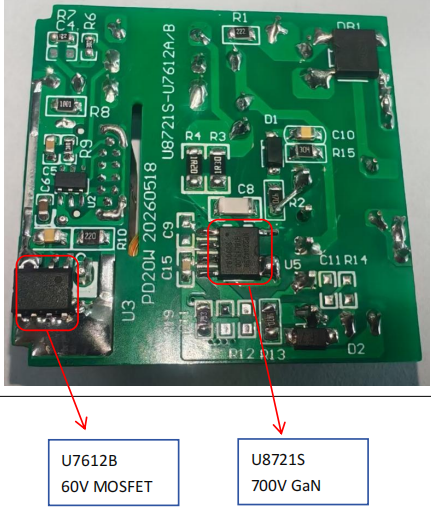

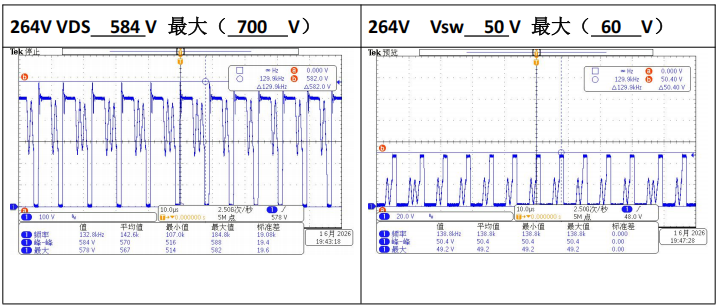

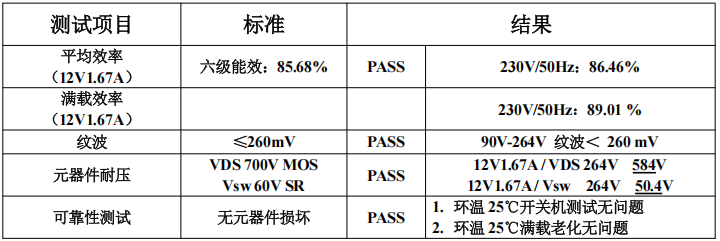

U8721S+U7612B PD20W ?應用方案

U8721S 是一款針對離線式反激變換器的高性能電流模式 PWM 轉換芯片。芯片集成有高壓啟

動電路， 可以獲得快速啟動和低待機的性能。芯片支持 9V-60V 的 VDD 供電 ,方便滿足寬電壓輸出

電源的要求 。

U8721S 芯片結合 CCM 模式，QR 模式，綠色節能模式和打嗝模式工作，全范圍優化效率，

實現待機功耗小于 30mW。

U8721S 集成有完備的保護功能，包 括：VDD 欠壓保護 (UVLO) 、VDD 過壓保護 (VDD OVP) 、

輸入欠壓保(BOP) 、輸入過壓保護 (LOVP) 、輸出過壓保護 (OVP) 、輸出欠壓保護 (UVP) 、逐周期

電流限制 (OCP) 、 異 常 過 流 保 護 (AOCP) 、 過 載 保 護(OLP) 、 內置過熱保護 (OTP) 、

軟啟動 、前沿消隱(LEB) 等。 特

1.集成高壓啟動功能

2.內置 700V GaN

3.超低啟動和工作電流，待機功耗 < 30mW

4.高低壓頻率調制

最高開關頻率 130kHz in QR Mode

最高 CCM 開關頻率 100kHz @ Low Line

Voltage

QR 模式托底開關頻率 5kHz @ High Line

Voltage

5.輕載降頻和打嗝模式

6.VDD 供電范圍 9V-60V，適合寬輸出電壓應用

7.集成 EMI 優化技術

8.外置精準輸出 OVP/UVP 保護

9.集成自恢復模式的保護功能:

VDD 過壓/欠壓保護 ( VDD OVP/UVLO)

輸入過壓/欠壓保護 (LOVP/BOP)

片內過熱保護 (OTP)

逐周期電流限制 (OCP)

異常過流保護 (AOCP)

輸出過載保護 (OLP)

前沿消隱 (LEB)

管腳開路保護 (CS/GND)

10.封裝類型 SOP7-T1
