1.方案介紹及產品色
U8722ESGA 是一款集成 E-GaN 的高頻高性能準諧振模式交直流轉換功率開關。芯片集成高壓啟動電路，可獲得快速啟動功能和超低的工作電流，實現小于 30mW 的超低待機功耗。
芯片的工作頻率最高可達 220kHZ，可全范圍工作在準諧振模式。芯片集成峰值電動抖動功
能和驅動電流配置功能，可極大的優化系統 EMI 性能。芯片內置 Boost 供電電路，非常適用于寬輸出
電壓的·應用場景。
芯片集成有完備的保護功能，包括：VDD 欠壓保護(UVLO).VDD 過壓保護（VDD OVP).輸入欠
壓保護（BOP）.輸出過壓保護（DEM OVP).異常過流保護（AOCP).過載保護（OLP).輸出過流保護（SOCP). 內置過熱保護（OTP).前沿消隱（LEB).CS 管腳開路保護等。
U8722ESGA 有獨立的 HV 引腳，HV 引腳，可以自由配置接整流橋之前，母線電容或氮化鎵 Drain 引腳。當 HV 引腳接橋前時，可以實現輸入掉電快速檢測。其中 KP22080CWGA 無底部裸露金屬 PAD， 方便客戶使用紅膠工藝 。
1.集成高壓 E-GaN
2.集成高壓啟動功能
3.超低啟動和工作電流，待機功耗 < 30mW
4.谷底鎖定模式，最高工作頻率兩檔可調
（220KHZ, 130KHZ)
5.集成 EMI 優化技術
6.驅動電流分檔配置
7.集成 Boost 供電電路
8.集成完備的保護功能:
VDD 過壓/欠壓保護 ( VDD OVP/UVLO)
輸出過壓保護 (DEM OVP)
輸入欠壓保護 (BOP)
片內過熱保護 (OTP)
異常過流保護 (AOCP)
過載保護 (OLP)
過流保護 (SOCP)
前沿消隱 (LEB)
CS 管腳開路保護
9.封裝類型 HSO7-T3, DASOP-7, ESOP-7, ESOP-10W, DFN8*8-8
輸入規格 175V-264V 50Hz

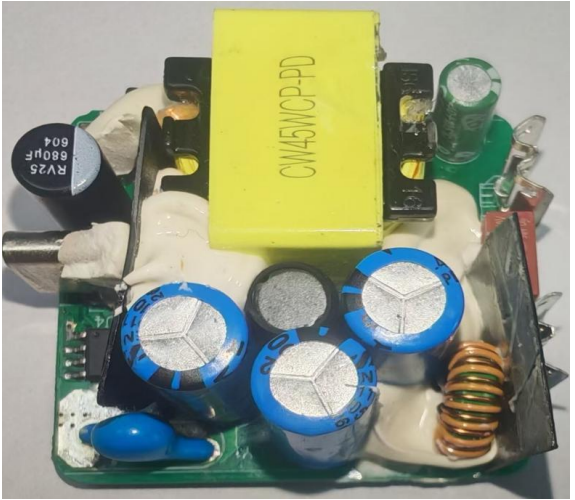

輸出規格 C 口 PD45W：5V3A / 9V3A / 12V3A 15V3A / 20V2.25A

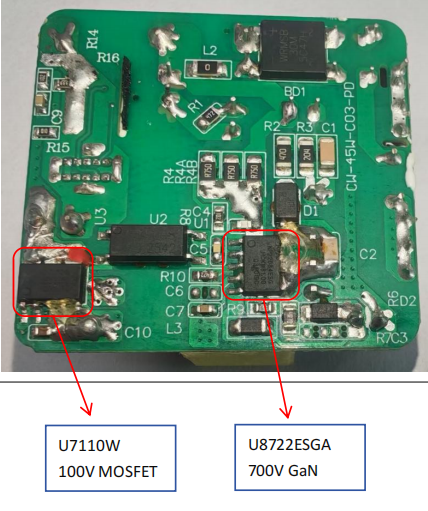

芯片型號 主控：U8722ESGA 同步：U7110W 協議：XPD721DP45
