U8216賦能120W高效電源
主要特點
? 集成高壓啟動功能
? 集成 SIC 驅動
? 超低啟動和工作電流，待機功耗 < 30mW
? 高低壓頻率調制
? 最高開關頻率 130kHz in QR Mode
? 最高 CCM 開關頻率 100kHz @ Low Line
Voltage
? QR 模式托底開關頻率 5kHz @ High Line
Voltage
? 輕載降頻和打嗝模式
? VDD 供電范圍寬，適合寬輸出電壓應用
? 集成 EMI 優化技術
? 外置精準輸出 OVP/UVP 保護
? 集成自恢復模式的保護功能:
? VDD 過壓/欠壓保護 (VDD OVP/UVLO)
? 輸入過壓/欠壓保護 (LOVP/BOP)
? 片內過熱保護 (OTP)
? 逐周期電流限制 (OCP)
? 異常過流保護 (AOCP)
? 輸出過載保護 (OLP)
? 前沿消隱 (LEB)
? 管腳開路保護 (CS/GND)
? 封裝類型 SOP-
產品描述

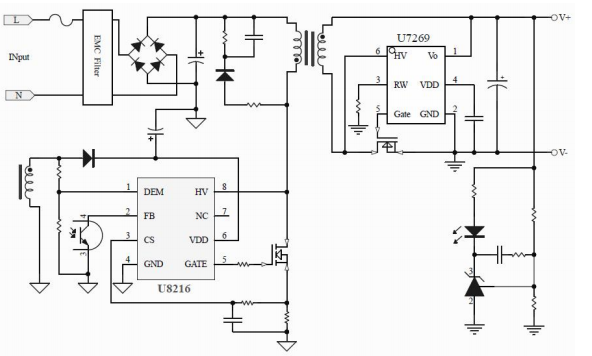

? U8216 是一款針對離線式反激變換器的高性能電
流模式 PWM 控制器。芯片集成有高壓啟動電路，
可以獲得快速啟動和超低待機的性能。芯片支持寬
VDD 供電，方便滿足寬電壓輸出電源的要求。
U8216 芯片結合 CCM 模式，QR 模式，綠色節
能模式和打嗝模式工作，全范圍優化效率，實現待機功耗小于 30mW。
U8216 集成有完備的保護功能，包括：VDD 欠壓
保護 (UVLO) 、VDD 過壓保護 (VDD OVP) 、輸入欠壓保護 (BOP) 、輸入過壓保護 (LOVP)、輸出過壓保護 (OVP) 、輸出欠壓保護 (UVP) 、逐周期電流限制(OCP) 、異常過流保護 (AOCP) 、過載保護 (OLP) 、內置過熱保護 (OTP) 、 軟啟動 、 前沿消隱 (LEB)等。
隨著第三代半導體技術普及，碳化硅MOS憑借低損耗、高頻率、耐高溫的核心優勢，成為大功率電源升級迭代的核心方向。U8216作為專為SiC器件優化的QR準諧振反激控制器，精準適配45W-120W中大功率電源場景，兼顧高性能、高穩定性與高性價比，完美適配工業電源、24V大功率適配器、高端PD快充等主流產品。
