這期主要看一下內部PCBA是怎么樣的，有沒有降本點發掘！

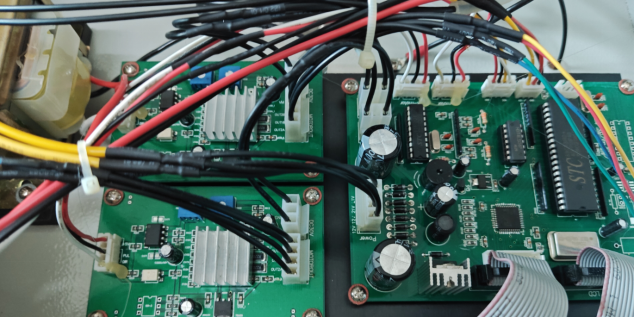

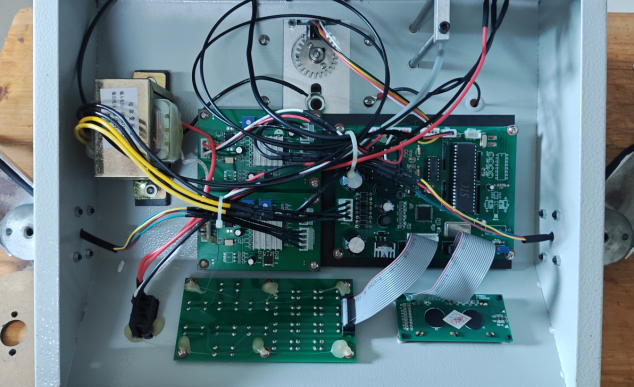

內部真是充滿了一股老年代的設計感！

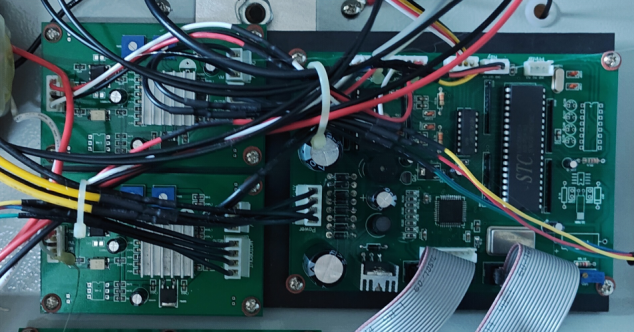

仿佛進入“電路森林”

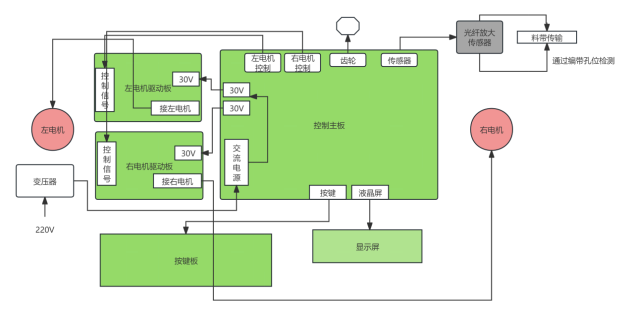

內部結構模塊如上。

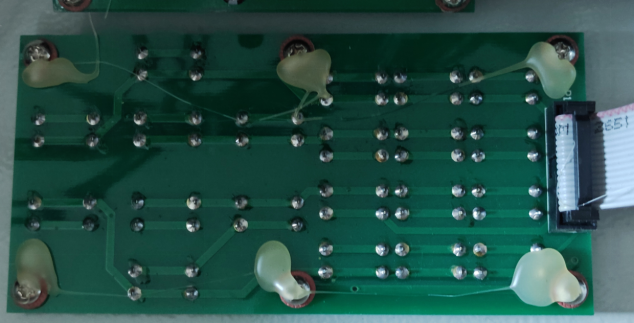

這是按鍵板，6個螺絲緊固上挺講究，不僅螺絲下增加了墊片，還打上了白膠，這白膠打的實在慘不忍睹，隨心所欲。從這臺機器的應用場景以及這塊PCB設計和功能上來看，雖然設備上是有震動，但對這個按鍵地方的影響并不大，而且是非常簡單的電路，這個紅色墊片沒有太大的使用的必要，直接打螺絲就行了。
有些線路還被螺絲壓著，直接打螺絲有可能線路表面綠油刮花和外殼短路，這也有可能是工程師想增加墊片的原因之一，但實際這個如果能把線路移開即可，這只是一個按鍵板，并不需要這么粗的線路，非常容易優化。

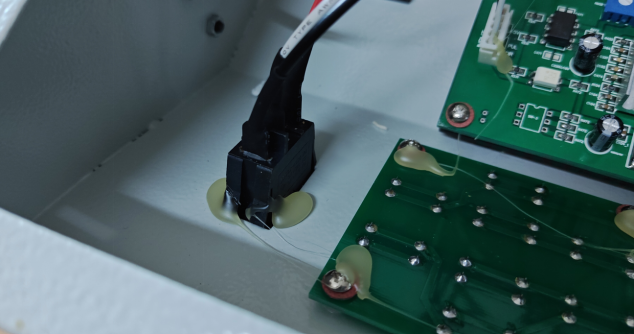

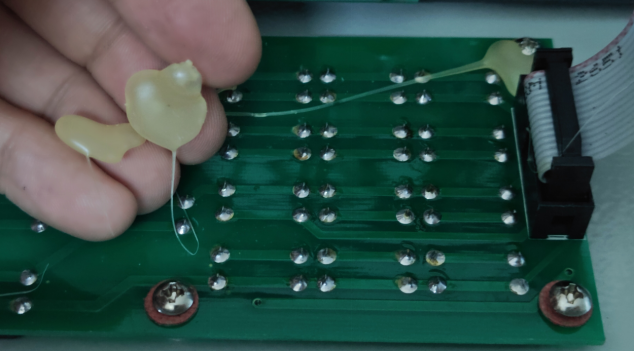

在每個螺絲上打膠不僅浪費材料（打成這樣效果還不如不打） ，還增加了人工成本。如果非要使用，還不如直接使用一個帶墊片的螺絲直接。

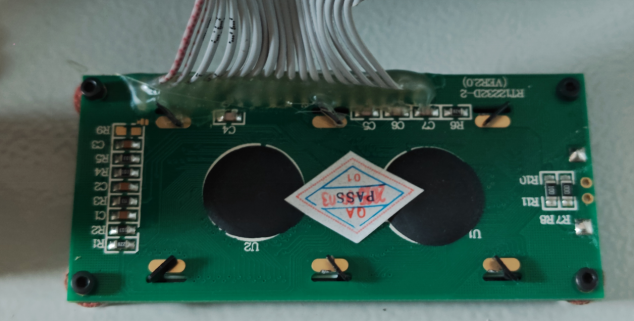

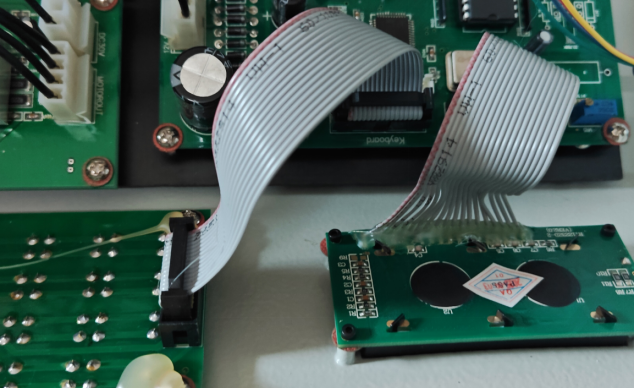

這個液晶屏上的排線居然是這樣人工焊接，還打了上膠固定，不太理解為什么不直接使用帶排線座的液晶屏。
可以看出按鍵板和液晶板都是使用的是這種FC灰排線。這個成本那可不低啊，完全可以換一種低成本的線材代替，因?yàn)檫@就是一個非常普通的信號線，只要連通就能工作。

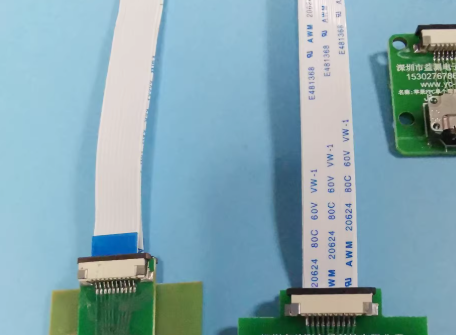

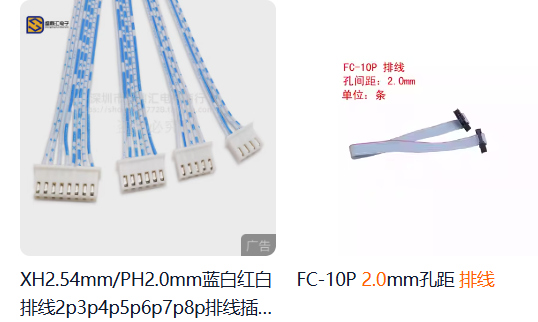

如果改成FPC線或者常規的2.0排線那成本可以明顯降低吧！（FPC座因是貼片和按鍵板全插件不匹配，推薦普通2.0腳距28AWG線即可）

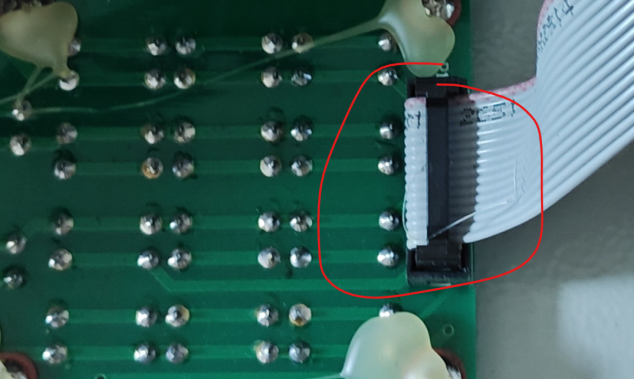

還有一個問題不知道大家有沒有注意，按鍵板的排線座是焊在背面，所以這個連接座可以肯定是手工焊接。如果能把排座放在和按鍵開關同一面，那所有插件都可以波峰焊焊接完，這樣就不需要人工焊接這一個座子。

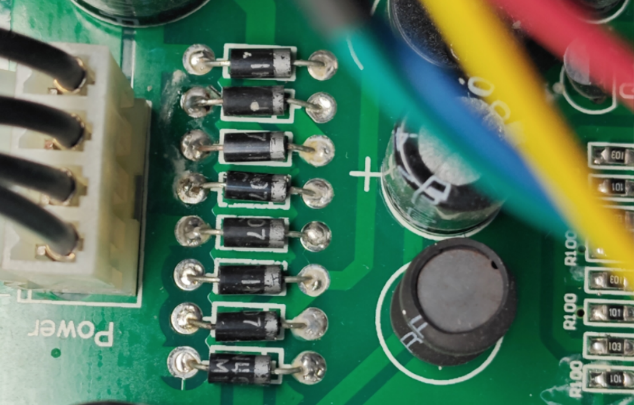

變壓器的交流電來到了主板上，用了一排二極管來代替集成的橋堆來整流，這個點贊。不過如果能做成貼片的話那成本就會更低點了。

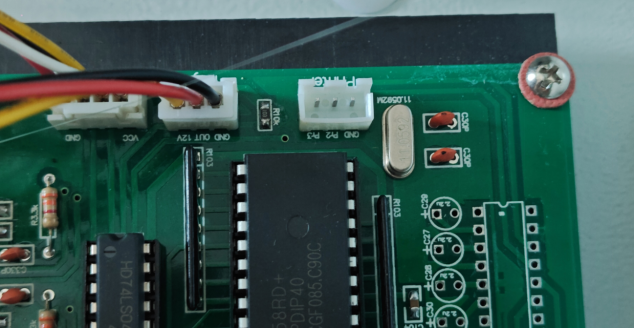

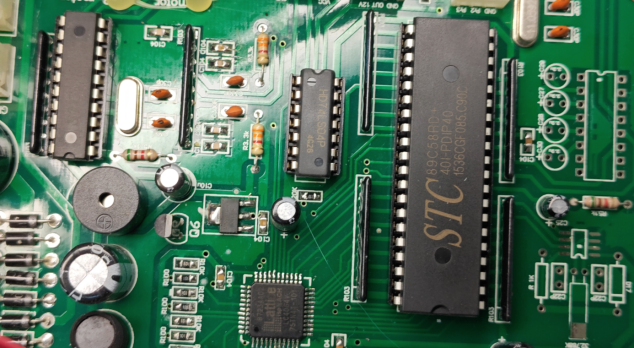

單片機居然使用的是STC的，沒有使用ATMEL品牌到底 有點意外。

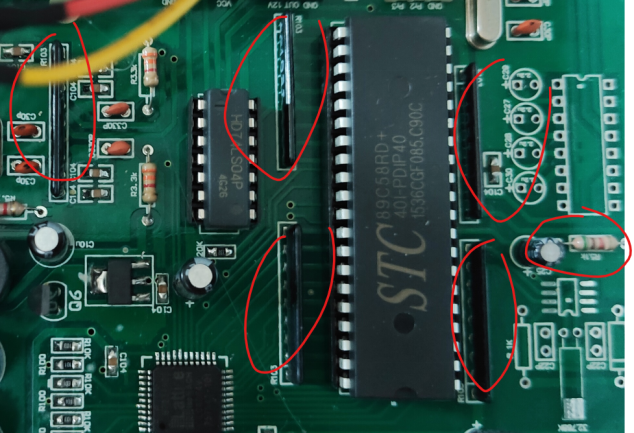

4組IO口全部焊接上了上拉直插排阻。復位電路用的是阻容復位一，但用的也是直插器件。
這個工程師當時也不知道是怎么想的，既然你這一塊板上有這么多貼片電阻電容，為什么還同時有這么多直插電阻在使用，用貼片的不香嗎？
我們以前也有個產品，就是用這種直插排阻，要知道，這種直插排阻需要人工插件，效率低不說，還容易插反，我之前就有寫過一個非常經典的案例文章，用普通貼片電阻來代替這些直插排阻，節省的成本都能買一頭豬了。

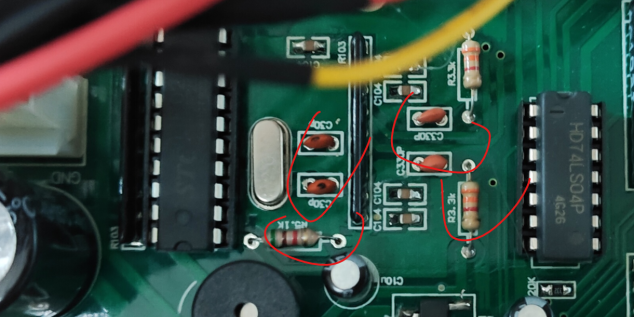

這些瓷片電容用在電路上也是非常有年代感，以前真的好多老工程師就是這么用物料的，個人感覺還是和工程師本人有關系，就是習慣加經驗。

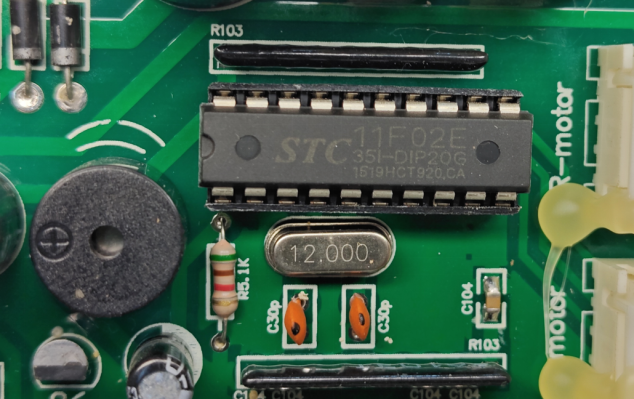

在89單片機邊上還有一個DIP20的11F02單片機

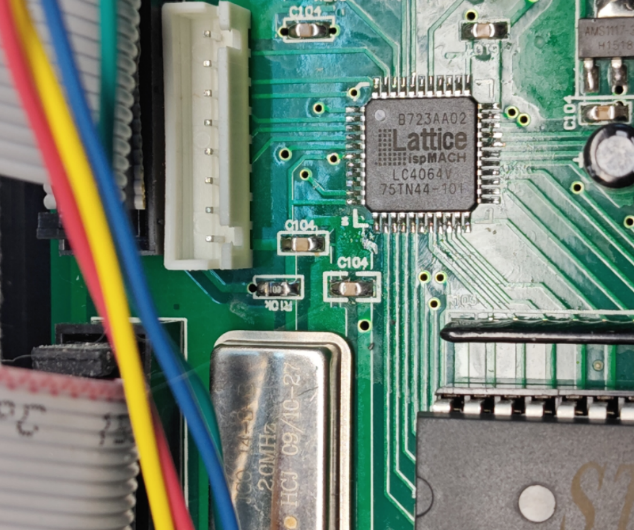

89單片機邊上還有一個LC4064V，查了一下這是一個CPLD可編程邏輯器件。沒想到這主板有3個要寫程序的CPU器件。

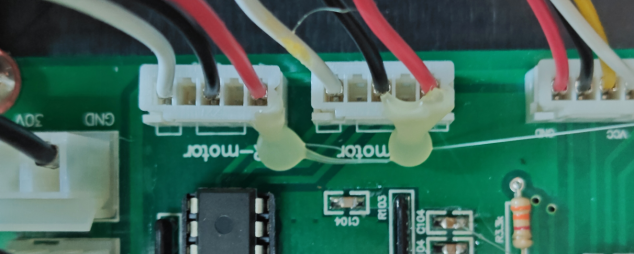

這樣的打膠質量還不如不打，浪費錢。

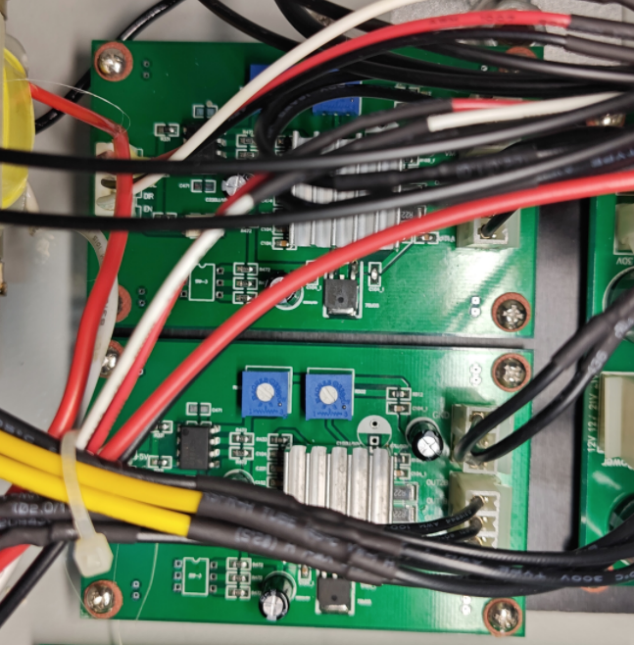

這2塊電路板是用來驅動控制左右2邊的電機的，完全一模一樣。

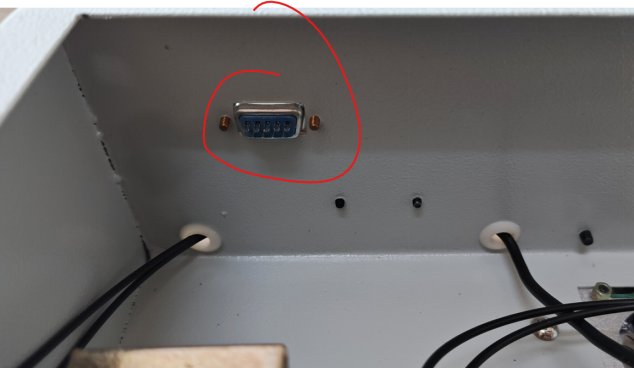

串口是空著的，做了個預留，不過這有點騙人的味道，別到時讓用戶使用的滿頭大汗還不知道其實根本不能用，增加溝通成本。
最后再回頭看一眼，感覺最迫不及待的就是能把這三塊PCB板拼在一起來設計的話，那不僅可以減少一點線束，降低物料成本、原三塊PCB的要分別做SMT焊和波峰焊接變成了一次SMT和波峰焊就完成，間接的一些管理成本都下降了，裝配效率也變高了。這個降本設計不可小看了。
本建議可能和當時年代物料成本、或生產數量成本上有沖突，但是以前現在的降本設計理念來說，肯定是優先SMT綜合成本更低。
本文主要是提供思路給大家提供參考。
