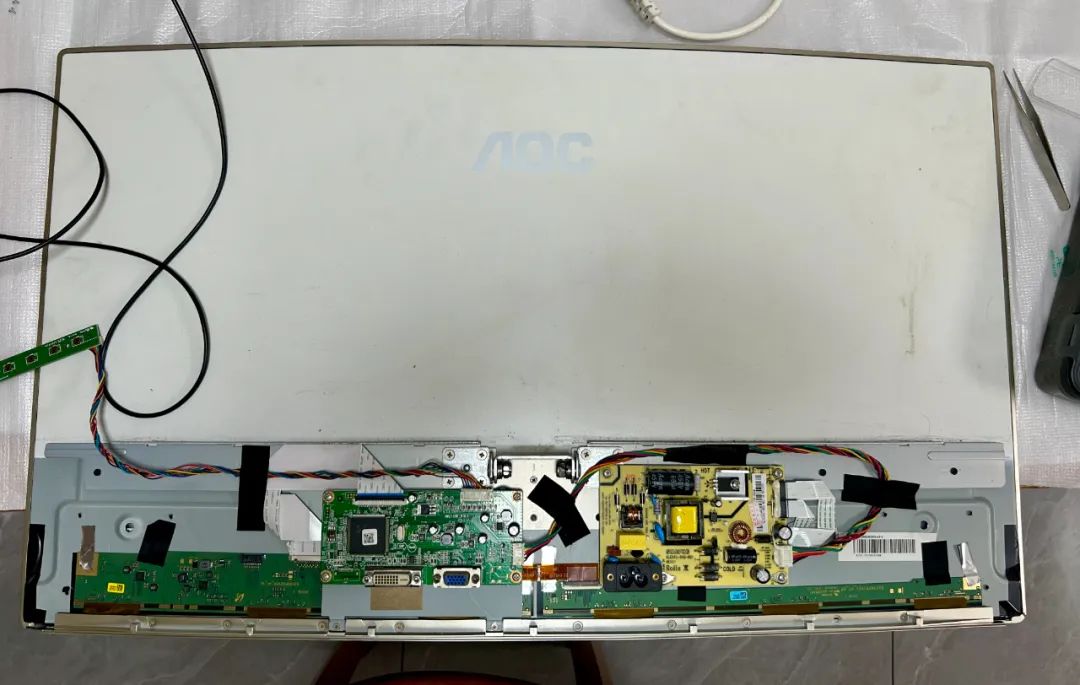

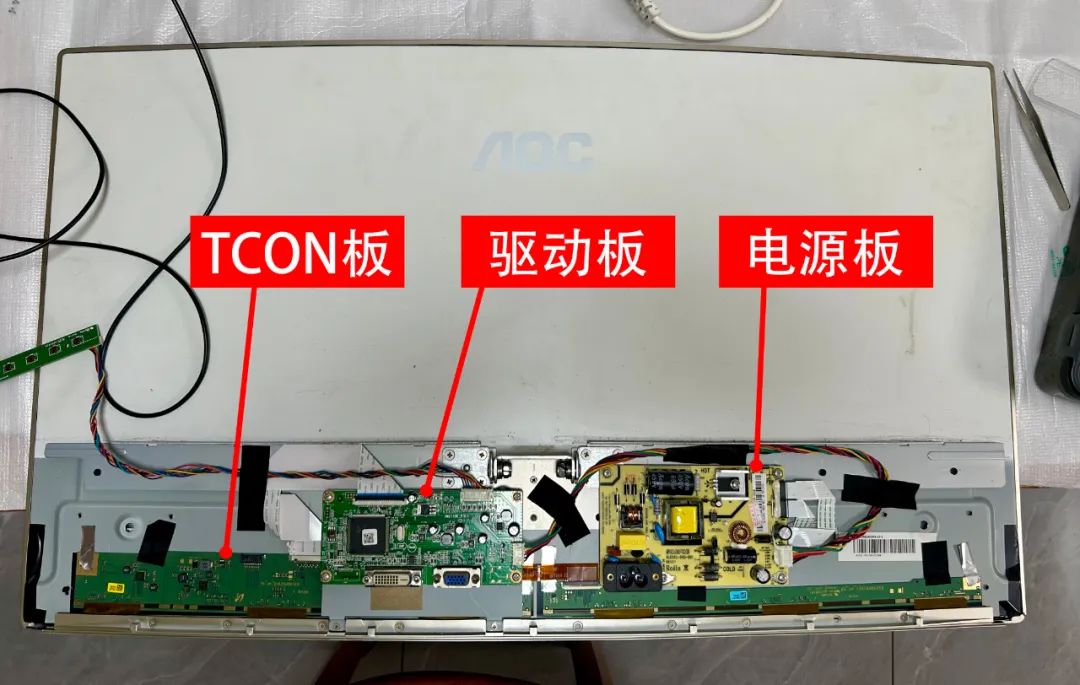

這3塊電路板各司其職：
1、電源板為驅動板、TCON板、背光模組提供電力；
2、驅動板接收外部信號并處理，將其轉換為TCON板可識別的格式；
3、TCON板對信號進行時序優化，驅動液晶面板精準顯示圖像，同時背光模組提供光源，最終呈現完整畫面。
下面分別來介紹一下。
一、TCON板（Timing Controller Board，時序控制板）
TCON板是屏幕自帶的電路板，如果買一塊裸屏，那么本身就會有這塊板。
也被稱為 “邏輯板”，是連接驅動板與液晶面板的 “橋梁”，負責精準控制屏幕顯示的時序和信號格式。
核心功能是：
1、信號格式適配：接收驅動板輸出的視頻信號（通常為LVDS等格式），轉換為液晶面板的驅動電路（源極驅動、柵極驅動）可識別的信號（如 RSDS、Mini-LVDS）。
2、時序控制：精準控制液晶面板中像素的開關時序（如行掃描、列驅動的時間同步），確保每個像素在正確的時間顯示正確的顏色和亮度。
3、畫質優化：集成Gamma校正、白平衡調節、消隱處理等功能，修正信號傳輸中的失真，提升畫面均勻性和色彩準確性。

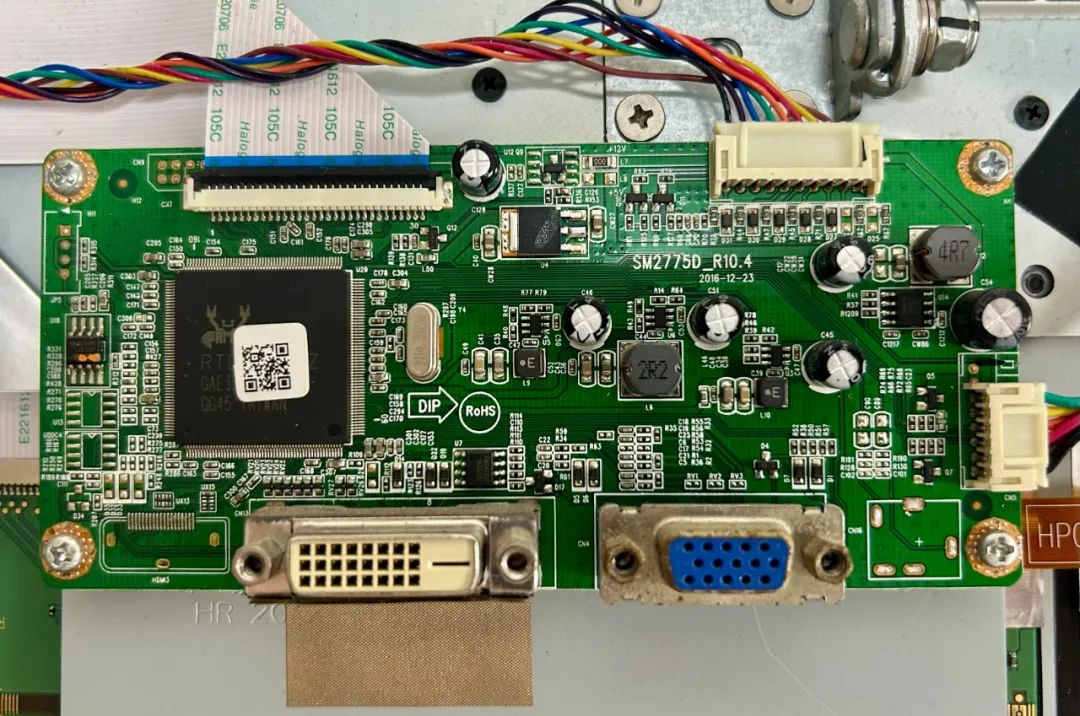

驅動板也被稱為“主板”或“數字板”，是顯示器的“信號處理中樞”，負責接收、處理外部信號并協調各部件工作。
核心功能是：
1、信號接收與轉換：接收來自外部設備（如電腦主機、機頂盒）的視頻信號（如VGA、HDMI、DP、DVI等），并進行格式轉換（如模擬信號轉數字信號、不同數字信號格式兼容）。
2、圖像參數調節：對亮度、對比度、色彩飽和度、分辨率等圖像參數進行處理，確保信號符合顯示器的顯示規格。
3、控制指令執行：接收并執行用戶通過按鍵或遙控器發出的操作（如切換信號源、調節音量），同時與TCON板通信，傳遞處理后的信號。

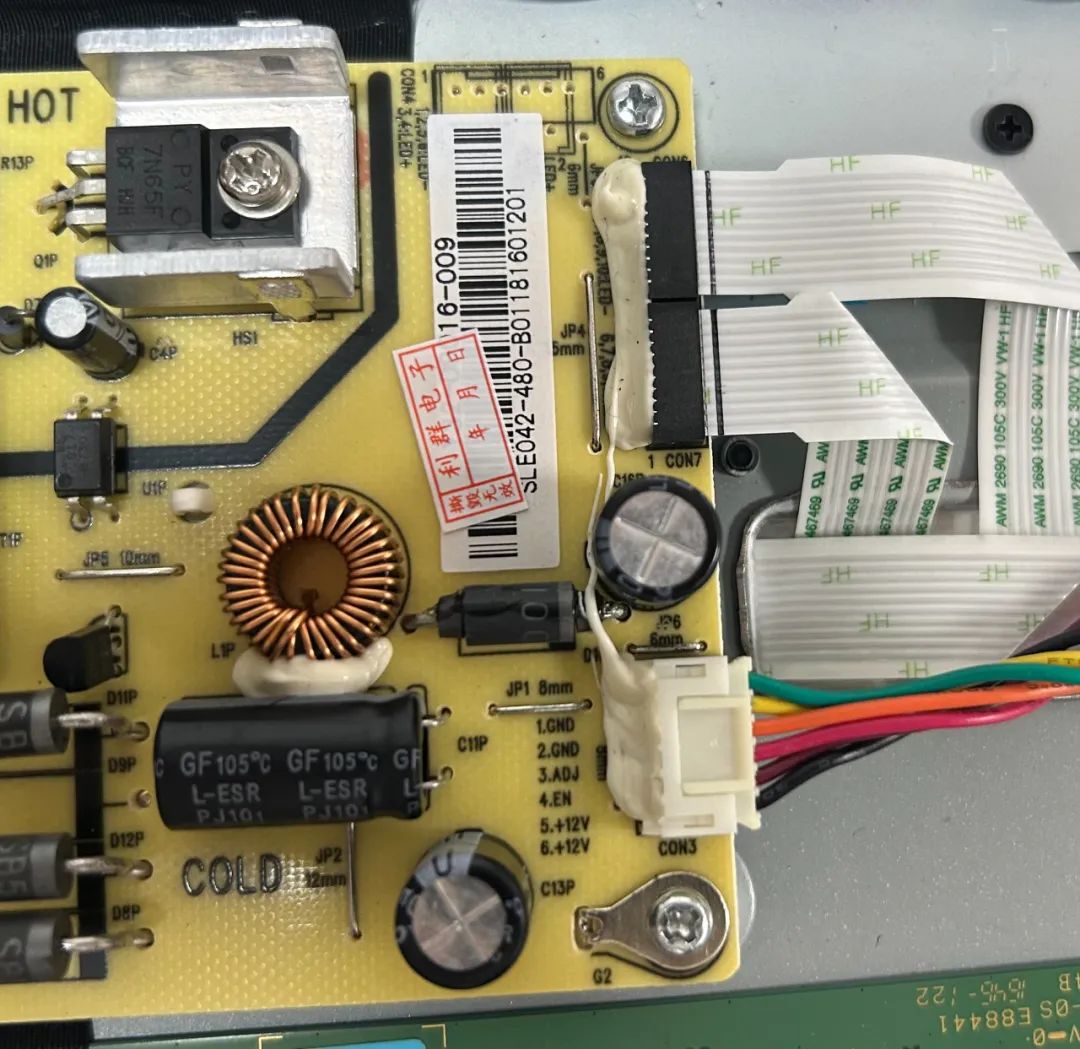

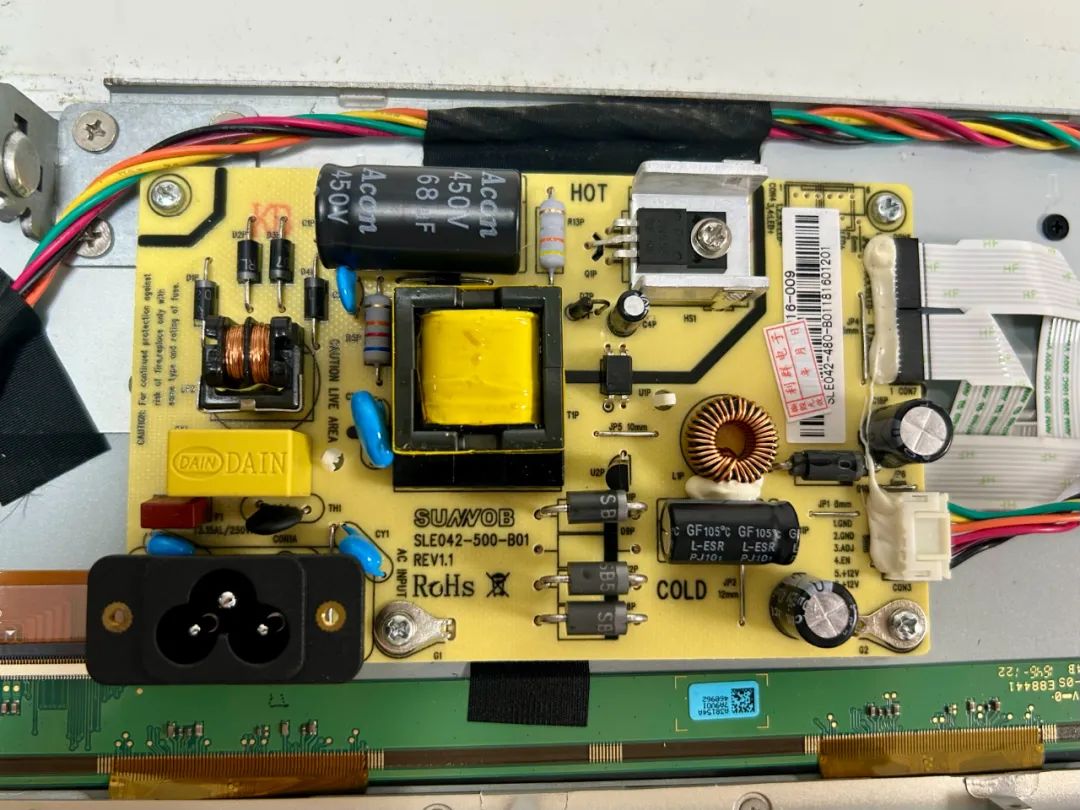

電源板是顯示器的 “能量供給中心”，負責為整個顯示器系統提供穩定的電力支持。
核心功能是：
1、電壓轉換與輸出：將外部輸入的交流市電（如 AC 220V）轉換為顯示器各部件所需的直流電壓（如+12V等），分別供給驅動板、TCON 板、背光模組等。
2、電源管理：通過保護電路（如過壓保護、過流保護、短路保護）確保輸出電壓穩定，防止因電壓異常損壞其他部件。
3、背光供電：部分電源板會直接為背光模組（如LED燈條、CCFL燈管）提供驅動電壓，控制背光的開啟與亮度（部分顯示器的背光驅動可能集成在單獨的逆變器中）。
