在這個手機、電腦等電子設備不斷追求輕薄短小的時代，芯片封裝技術也在不斷進化。今天，牛哥就和大家一起聊聊倒裝封裝（Flip Chip）技術，看看這項技術如何讓芯片變得更強大、更高效！

倒裝封裝：傳統與先進的分水嶺

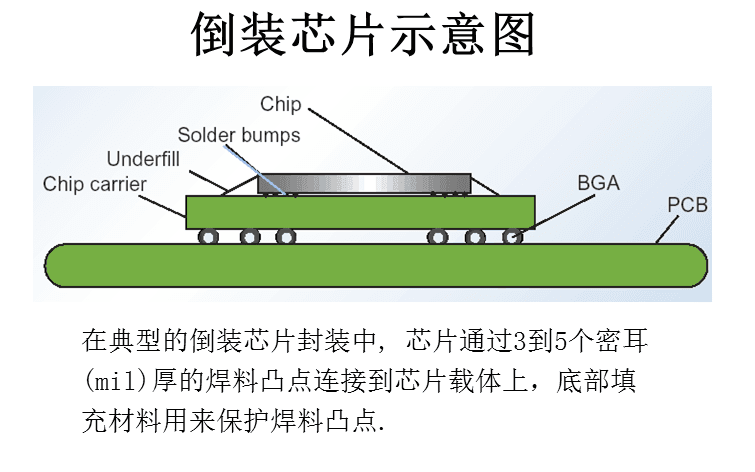

SMT行業的伙伴應該都知道，在芯片封裝的發展歷程中，倒裝封裝無疑是一個重要的里程碑。早期，我們常見的BGA封裝還是通過引線連接，但隨著芯片體積的縮小和焊盤數量的增多，引線封裝已經無法滿足需求。于是，倒裝封裝應運而生，它通過在晶粒上制作焊料凸點，反轉晶粒與基板直接扣合，從而實現了高效、高密度的連接。

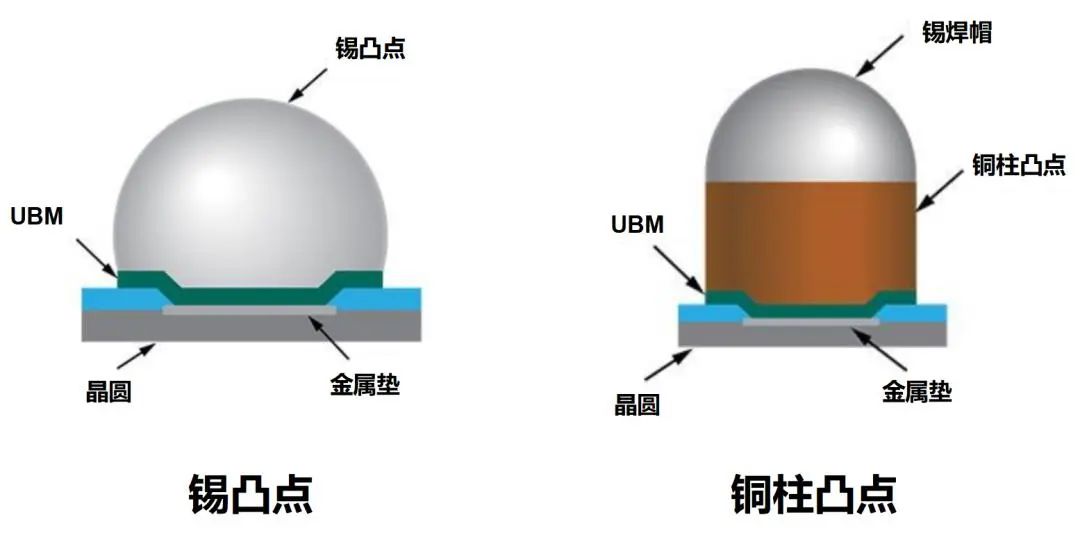

工藝揭秘：從凸點到鍵合

那么倒裝封裝的工藝流程到底怎樣呢，其實它相當復雜。

優勢凸顯：小身材，大能量

倒裝封裝相比傳統封裝，具有很大的優勢。它能夠實現高密度的I/O電氣連接，大大減小了芯片的體積。同時，凸點連接相比引線更加可靠，信號傳輸路徑也大大縮短，減少了寄生電容和電感，提高了信號的完整性。更重要的是，晶粒和基板直接接觸，熱量能夠快速傳導并散發出去，保證了芯片的穩定運行。

鍵合與CSP：封裝技術的延伸

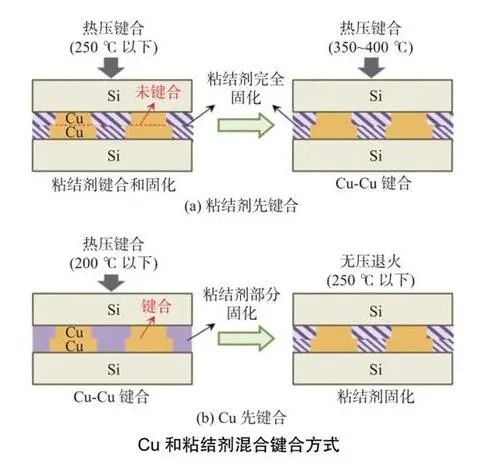

但是大家知道嗎?除了倒裝封裝，鍵合也是封裝技術中的重要環節。它將晶圓和晶圓、晶圓和基板“粘貼”在一起，實現了芯片的組裝。而CSP（芯片級封裝）則是封裝技術進一步小型化的體現，它讓芯片與封裝面積之比接近1:1，滿足了數碼產品小型化、便攜化的需求。

未來展望：封裝技術的無限可能

牛哥相信啊，隨著科技的不斷進步，封裝技術也在不斷創新。倒裝封裝作為先進封裝的代表，將在未來發揮更加重要的作用。同時，牛哥也期待著更多新的封裝技術涌現，為電子設備的發展注入新的活力。
