近年來，微光子技術的進步通過開發芯片級傳感器在生物傳感和氣體傳感領域產生了重大影響。通過集成微光子學實現這些目標需要優化波導架構，以最大限度地發揮光與物質的相互作用，狹縫波導（slot waveguides）有效地解決了這一挑戰。光子狹縫波導通過將光場限制在低折射率區域來增強光與物質的相互作用，使其在檢測廣泛的生物和化學分析物方面非常有效。

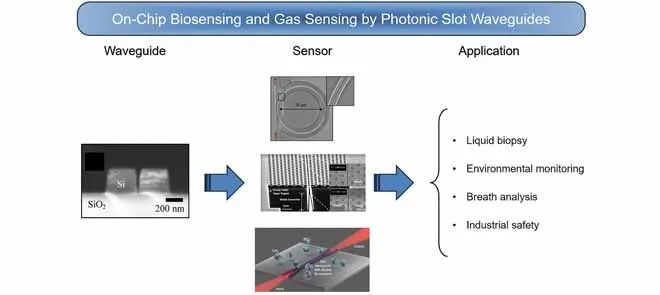

據麥姆斯咨詢報道，近期，意大利巴里理工大學（Polytechnic University of Bari）和西班牙馬德里理工大學（Universidad Politécnica de Madrid）的研究團隊綜述了光子狹縫波導在生物傳感和氣體傳感中的應用，展示了其集成到片上（on-chip）平臺的能力，這些平臺通常用于增強靈敏度和特異性的即時檢測（point-of-care testing）。該綜述還探討了這些波導在如液體活檢、呼吸分析和呼吸活檢等無創診斷方法中的潛力，為早期疾病檢測和監測開辟了新的途徑。通過總結近期研究進展并概述未來的方向，該綜述凸顯了光子狹縫波導在推進片上傳感技術在多個領域的變革潛力。相關研究內容以“On-Chip Biosensing and Gas Sensing by Photonic Slot Waveguides: A Review”為題發表在IEEE Sensors Journal期刊上。
圖1總結了用于生物傳感和氣體傳感的光子狹縫波導研究的里程碑和關鍵方向。圖2(a)展示了狹縫波導在SOI（Si/SiO?）材料體系中的典型架構。在生物傳感和氣體傳感應用中，通常填充狹縫的波導包層是分散有分析物的液體溶液或是氣體混合物。盡管垂直狹縫波導（如圖2(a)）已被證明在諸多應用領域具有高度通用性，但近年來已經提出多種替代架構，具體如圖3所示。

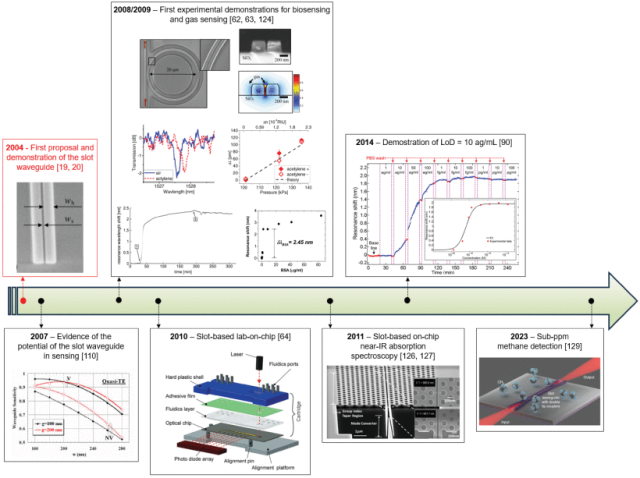

圖1 用于生物傳感和氣體傳感的光子狹縫波導領域的里程碑和成就

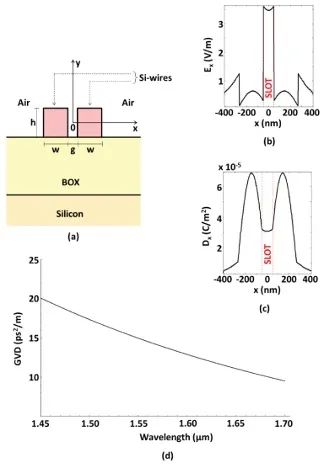

圖2 典型的狹縫波導架構

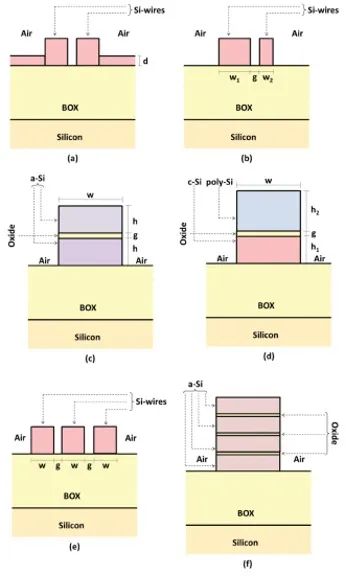

圖3 狹縫波導的多種替代架構的橫截面
生物傳感應用
自從被發明以來，狹縫波導已被廣泛用于開發和演示生物傳感器的集成微光子換能器。在此應用中，狹縫波導已被證明優于傳統的條形波導。這種優越的性能源于其顯著增強了低折射率狹縫區域的光場，該區域包含敏感元件并充滿目標流體-液體樣品。本綜述主要根據生物傳感器所基于的折射換能架構類型進行總結，同時也考慮了基于其它換能方法的生物傳感器，主要涉及類型有：微環諧振器（Microring Resonators，如圖4）、干涉儀（Interferometers）、光子晶體（Photonic Crystals）、布拉格光柵（Bragg Gratings）、其它折射換能架構以及非光折射架構（Nonrefractometric Configurations）。

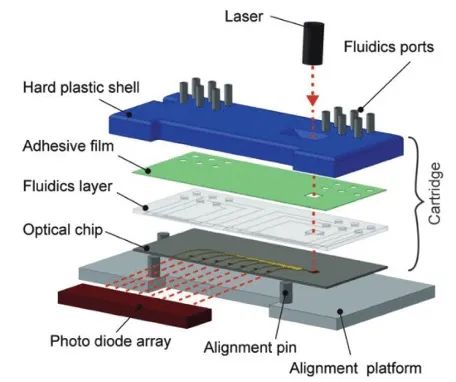

圖4 芯片實驗室系統中的狹縫波導生物傳感器陣列
氣體傳感應用
基于集成微光子學的片上氣體傳感由于其高靈敏度、緊湊性和與其他電子及光子系統無縫集成的能力而備受關注。基于狹縫波導的氣體傳感器是一種極具前景的片上光學氣體傳感器，它利用了上述狹縫波導的獨特特性來增強光與物質的相互作用。狹縫波導傳感器的高靈敏度對于需要檢測低濃度氣體的應用尤為寶貴。迄今為止，在基于狹縫波導的片上氣體傳感領域最令人矚目的成果之一已在相關研究中被報道：利用中紅外（IR）狹縫波導的甲烷傳感的先進方法，實現了0.3 ppm的檢測限（LoD）（如圖5）。

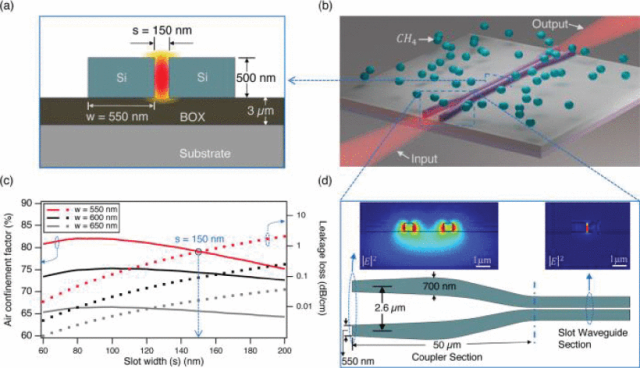

圖5 檢測限0.3 ppm的狹縫波導氣體傳感器芯片的組件和特性表征
綜上所述，將光子狹縫波導集成到芯片級傳感器中已被證明是一種適用于生物傳感和氣體傳感應用的通用平臺，可實現緊湊型、低成本且高靈敏度的器件開發。針對特定應用定制波導設計的能力進一步增強了其應用潛力，使其成為未來片上傳感解決方案中極具前景的技術。除了醫療診斷和環境監測之外，這類傳感器在食品安全、國土安全以及其他需要靈敏、實時檢測能力的領域也具有廣闊應用前景?；诠庾营M縫波導的傳感技術的未來發展應考慮分析物基質（例如氣體、液體、水、等離子體、濕度）對各種傳感機制（例如諧振器、干涉儀和光子晶體）的影響，以優化不同應用場景中傳感器的性能。
論文鏈接：
https://doi.org/10.1109/JSEN.2024.3490256
