對講機是無線通信領域的經典設備，在應急通信、公共安全、戶外作業等場景中有著難以替代的地位。

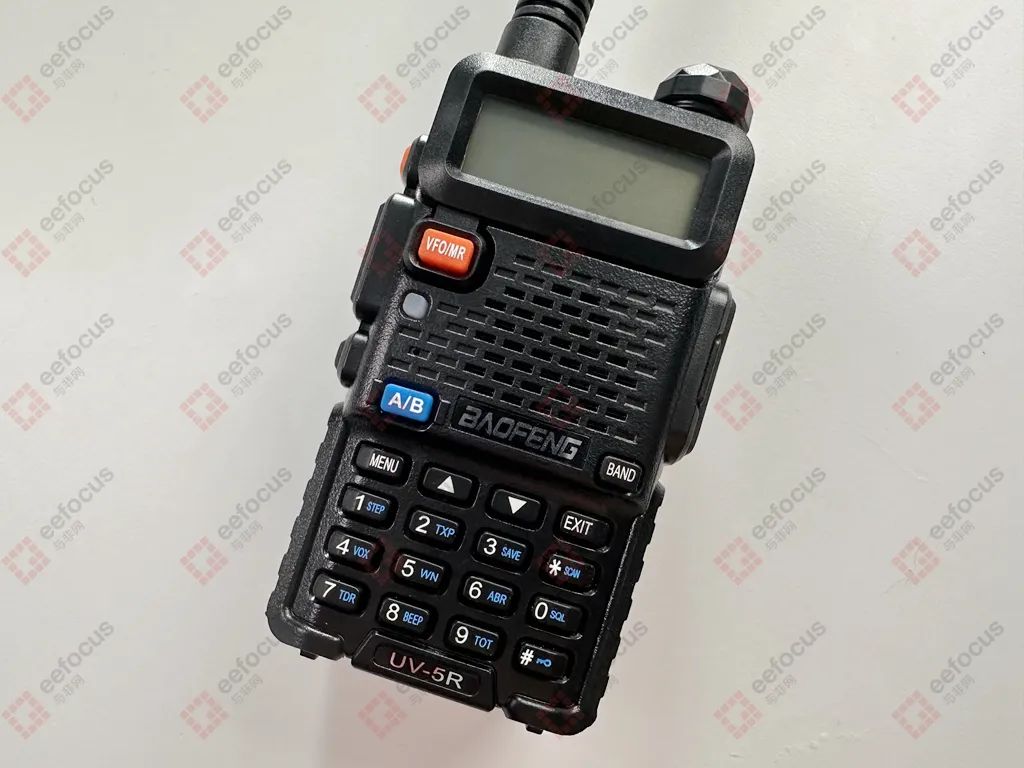

本期與非網將拆解一款寶鋒電子推出的高性價比對講機 —— 只需幾十元，就配備了高亮度手電筒，能覆蓋 VHF/UHF 多頻段收發功能，可應對戶外探險、應急救援等復雜環境。
這款產品整體做工不錯，配件齊全，下面就直接拆解來探究其內部硬件方案。

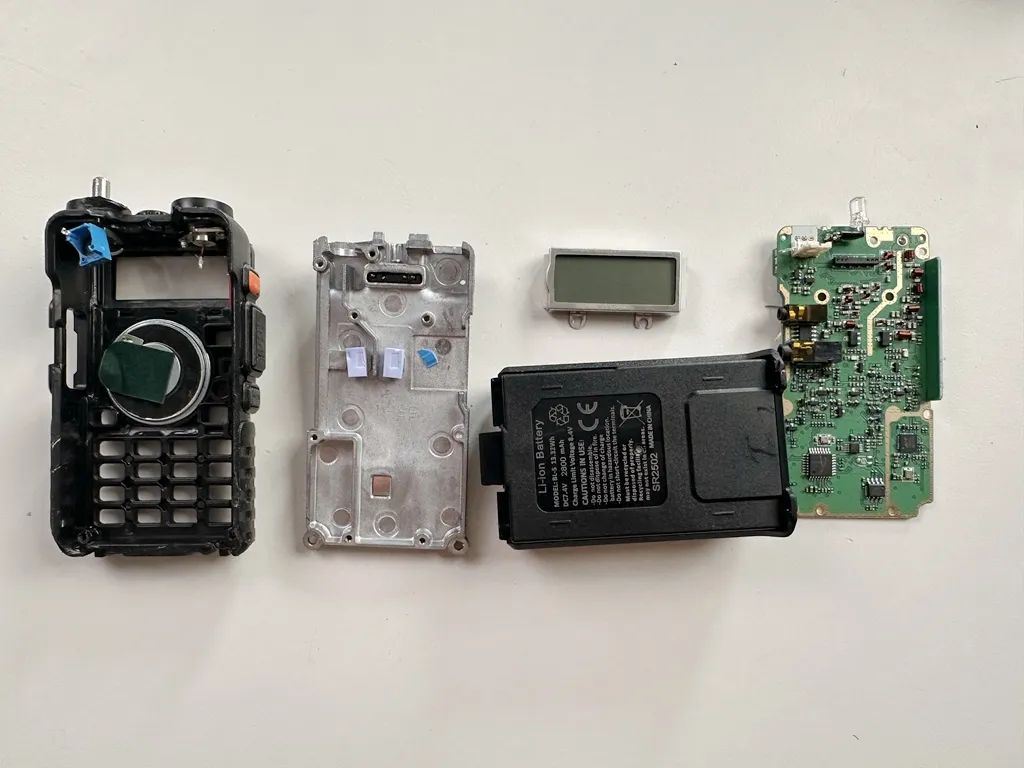

拆解后的部件如下所示，主要有外殼、鋁制中框（兼作屏蔽罩）、2800mAh 電池、段式 LCD 屏幕和主板。
由于缺少合適的起子，拆解時天線接口座與電源 / 音量旋鈕直接留在了外殼上；整個鋁制中框做工扎實，用料充足，上面的兩個導熱硅脂墊用于為主板上的功率放大器芯片散熱。

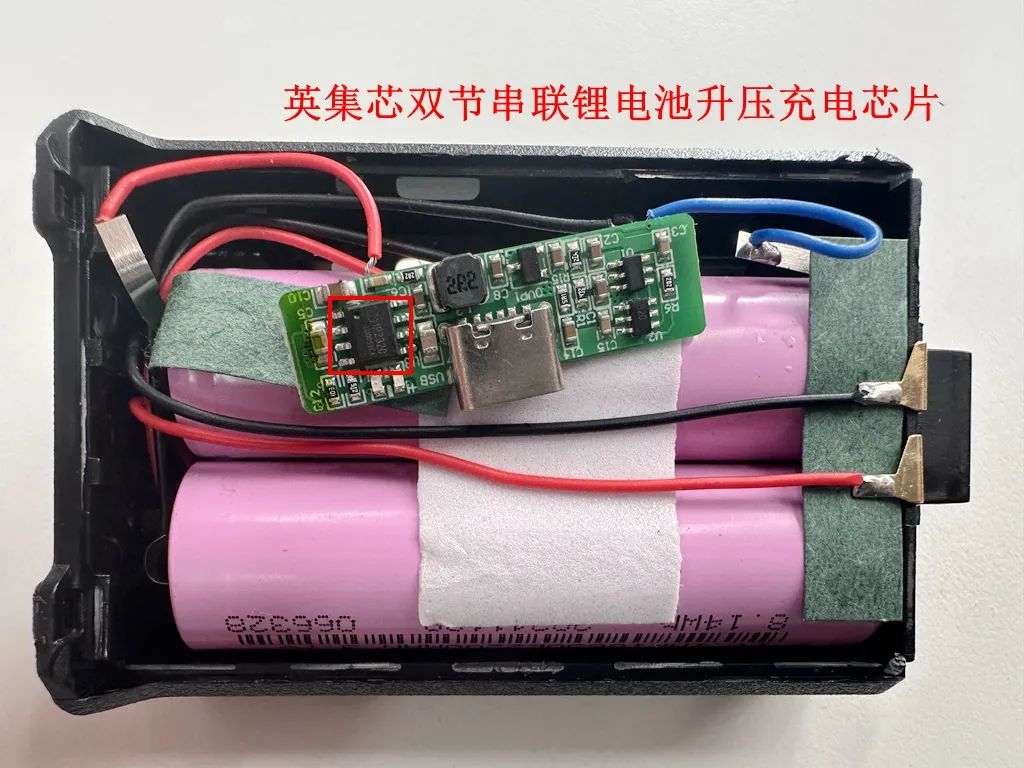

2800mAh 電池模組內含有充電電路小板，拆開后能看到小板上的 USB Type-C 充電接口，以及英集芯雙節串聯鋰電池升壓充電芯片（IP2320），這正好對應著兩節 18650 鋰電池。

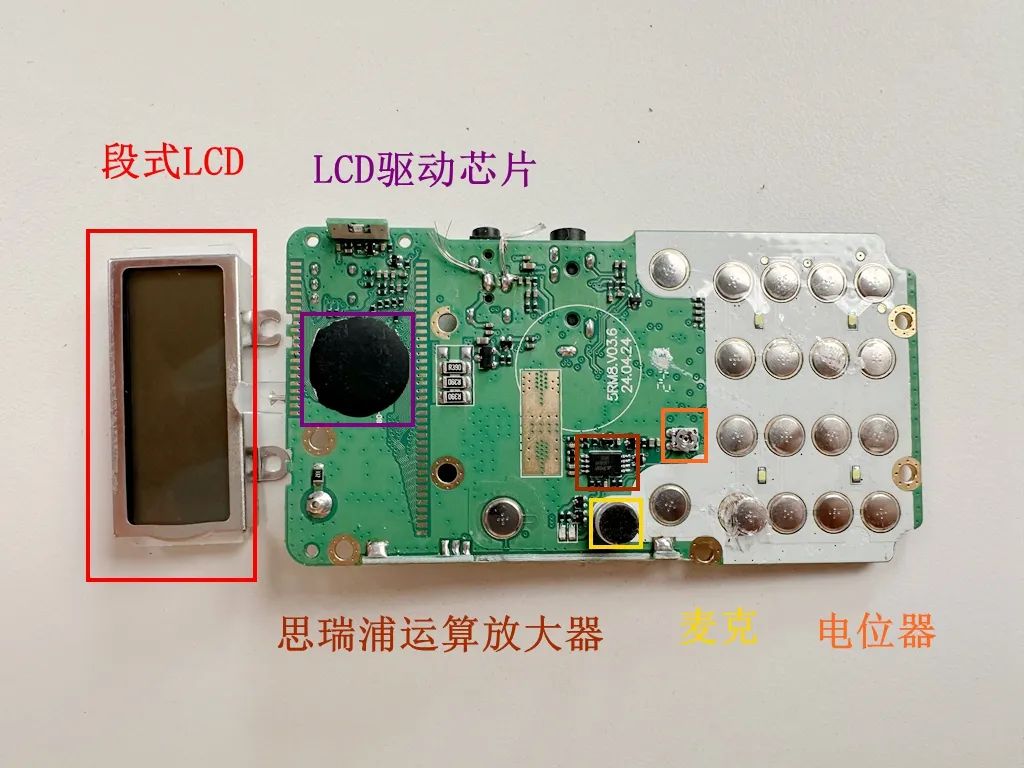

重點來看主板上的器件，正面區域裝有段式 LCD 屏，這類屏幕如今在電子設備中已逐漸被淘汰，在此無需多言。
屏幕下方采用牛屎芯片封裝的元件正是 LCD 驅動芯片。
麥克風采集電路使用思瑞浦運算放大器（LM2904B）來放大麥克風采集的信號，旁邊還有一個電位器用于調節放大倍數。

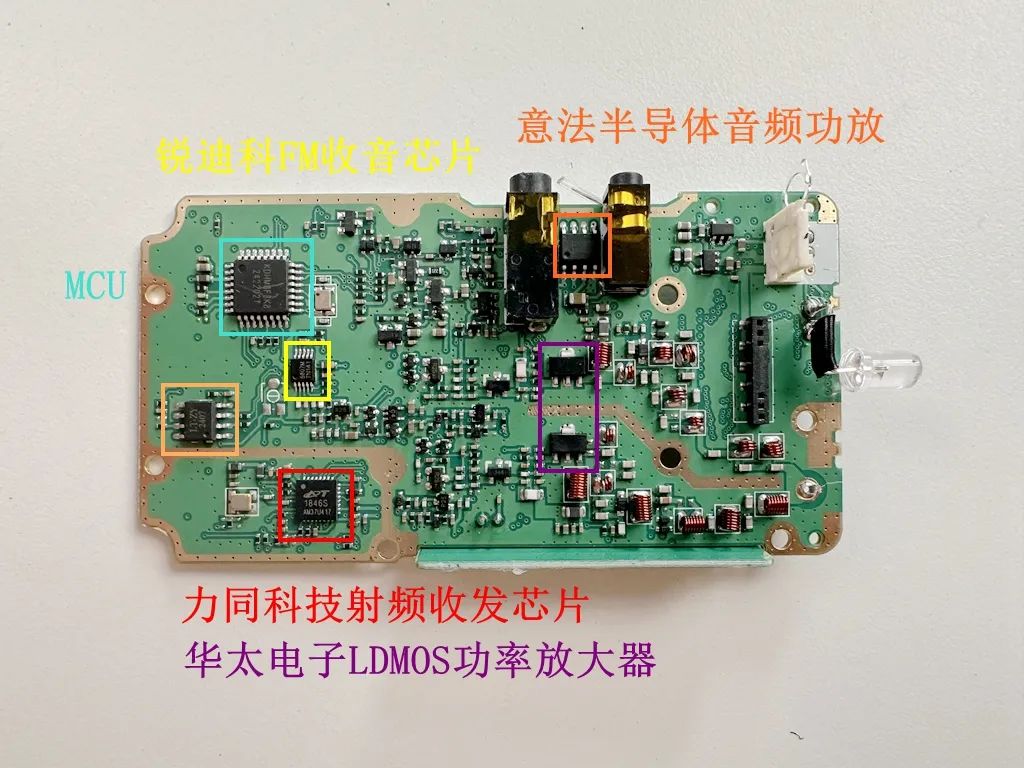

主要芯片基本都分布在 PCB 板背面，其中包括前面提到的對講機手電筒功能的 LED，以及連接外部耳機和麥克風的接口。
除主控 MCU 和一個推測為 SPI FLASH 的芯片外，其他芯片還有：
意法半導體的音頻功放（TDA2822）。
銳迪科的 FM 收音芯片（RDA5807M）。
力同科技的射頻收發芯片（AT1846S），該芯片集成了高精度 DSP 處理技術，其亮點在于能實現數字自動增益控制、預加重 / 去加重、雙音多頻、亞音頻、接收信號強度指示器等功能。
華太電子的 LDMOS 功率放大器（HTL7G06S006P）。
對講機的 UHF 頻段與 VHF 頻段電路通過 PCB 板上的覆銅線分隔，兩個電路方案均由華太電子的 LDMOS 功率放大器實現。

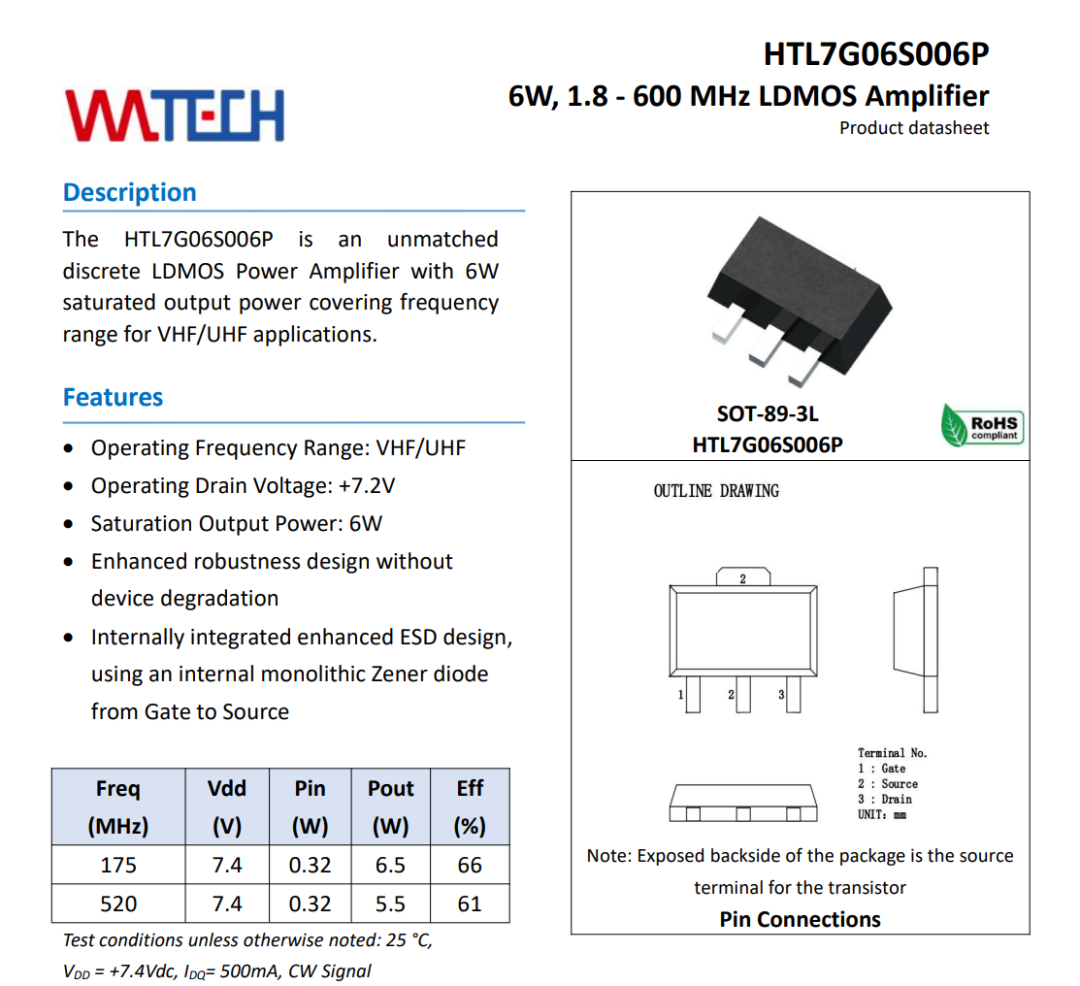

從官方資料可知，HTL7G06S006P 的輸出功率達 6W，覆蓋 1.8-600MHz 頻段，之前拆解看到的鋁制中框屏蔽罩上的兩個導熱硅脂墊，就是為這兩顆芯片散熱的。對講機涉及的部分芯片如下所示：
以上大致就是這款對講機的內部硬件情況，結合對講機工作原理的流程來看：
發射流程：麥克風采集語音→經思瑞浦運算放大器（LM2904B）放大信號→主控 MCU 編碼→力同科技射頻收發芯片（AT1846S）將音頻信號調制成射頻載波→華太電子 LDMOS 功放（HTL7G06S006P）增強信號→由天線發射。
接收流程：天線接收射頻信號→力同科技射頻收發芯片（AT1846S）解調為音頻信號→由意法半導體音頻功放（TDA2822A）驅動揚聲器。
