CANoe中遇到的DoIP相關問題匯總

1. CANoe DoIP：如何配置路由激活請求中的OEM字段

首先需要找到CANoe中DoIP.ini文件，然后在其中搜索SendRoutingActivationWithOEM，并將其設置為1，然后保存。

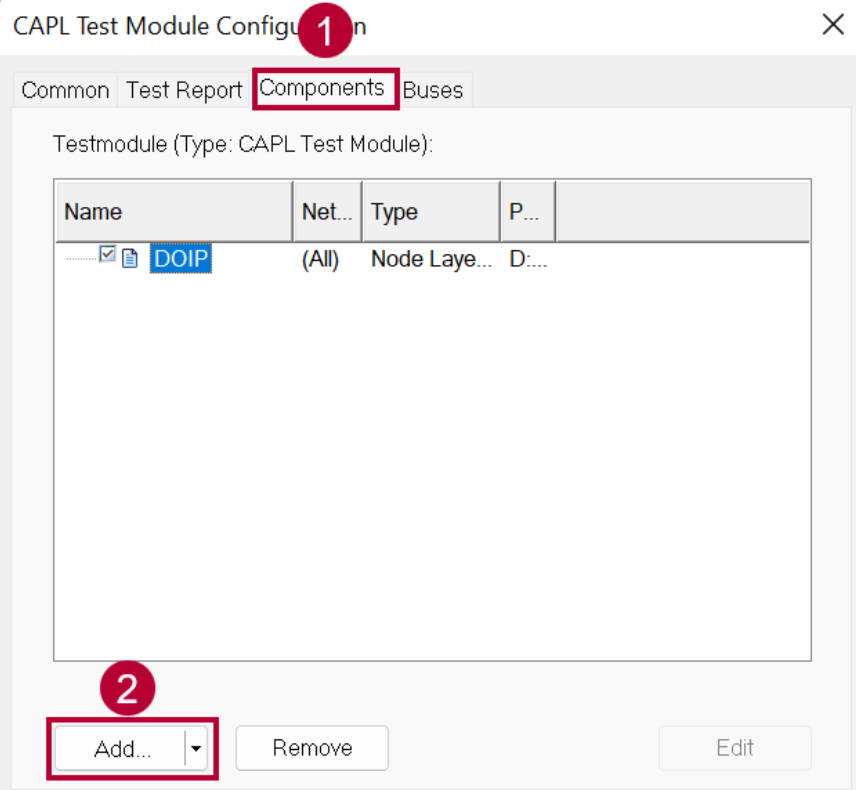

然后就是對診斷通道的設置，對于對于低版本(比如低于CANoe14)來說，首先要使用DoIP.dll代替DoIP.vmodule，并將DoIP.dll保存到 CANoe 安裝目錄的Exec32文件夾中。然后打開CAPL Test Module Configuration，在Components添加DoIP.dll。

對于高版本，將DoIP.vmodule 分配給應發送診斷請求的節點，并使用CAPL Callback Interface (CCI) 創建 DoIP 連接。DoIP.vmodule 保存在 CANoe 安裝目錄的Exec64 文件夾中。

最后還需要再CAPL腳本中，通過#include添加DoIP CCI，#include "Diagnostics\CCI_DoIP.cin"，具體的示例代碼如下。

includes{    #include "Diagnostics\CCI_DoIP.cin" // Reference the CCI}variables{  int clsTester = 1;   char gECU[8] = "CCU";}
void MainTest(){    DoIP_SetRoutingActivationOEMSpecific(1, 0x99887777); // Set the OEM specific value    diagConnectChannel(gECU); // Connect the diagnostic channel   testWaitForDiagChannelConnected(gECU, 3000); // Wait until the channel is in state connected    tcSendRequest();  }  testcase tcSendRequest()  {    diagRequest ABS_ESP.DefaultSession_Start req;      req.SendRequest();      TestWaitForDiagRequestSent(req, 2000);      TestWaitForDiagResponse(req, 2000);   }

2. 如何禁用路由的激活請求

從CANoe11.0開始，就可以支持配置CANoe不發送路由激活，這里有兩種方法。

第一種是在cdd中操作，以專家視圖打開Candela，進入DoIP以下界面，添加DisableRouteActivation，并置位為1保存即可。(1表示不發送路由激活請求，0表示發送)

設置完成之后，將cdd文件導入到CANoe中，使用診斷面板發送診斷請求時，就不會發送路由激活請求。

第二種方式是CAPL回調接口的形式，首先需要在DoIP.ini中搜索DisableRouteActivation，并置位為1保存然后重啟CANoe生效。

對于高版本，將DoIP.vmodule 添加到測試器節點，方法是右鍵點擊節點，選擇內容菜單Configuration... ，然后在標簽Components 上添加 .vmodule 。.vmodule 保存在 CANoe 安裝目錄的Exec64 文件夾中。

對于低于14.0版本的CANoe，使用DoIP.dll 代替DoIP.vmodule。DoIP.dll 保存在 CANoe 安裝目錄的Exec32 文件夾中。然后再Components中添加DoIP.dll。

配置完成后，就可以打開CAPL腳本編輯界面，開始寫代碼了。

includes{   #include "Diagnostics\CCI_DoIP.cin" // Reference the CCI}
variables{ const cIsTester=1; // This is a tester char gECU[20]="CCU";}
void MainTest (){ diagConnectChannel("CCU"); // Connect the diagnostic channel  testWaitForDiagChannelConnected("CCU",3000); // Wait until the channel is in state connected  tcSendRequest(); }  testcase tcSendRequest() {  diagRequest ABS_ESP.DefaultSession_Start req;   req.SendRequest();   TestWaitForTimeout(50); // Wait for some time to avoid the test module closes the TCP channel too soon }

3. DoIP：如何為 tester 定義特定 TCP 源端口

在腳本開發過程中，有時候需要指定tester的TCP源端口，要實現這個特性，其實也是需要在DoIP.ini中增加配置實現。

在該文件得末尾添加ForceTesterTCPSendPort=XXX，XXX表示需要設置的端口號。

4. 如何在CANoe中使用DoIP激活線

首先根據 ISO13400-3:2016，激活線用于減少電磁干擾和降低邊緣節點 ECU 的功耗。0V~2V 的電壓電平將被理解為"未激活"，5V~32V的電壓電平將被使用于"激活"狀態。介于這兩個值的范圍必須作為未定義值處理。ISO標準規定，電壓電平必須在每個范圍內最小化200ms，才能被識別為相關狀態。

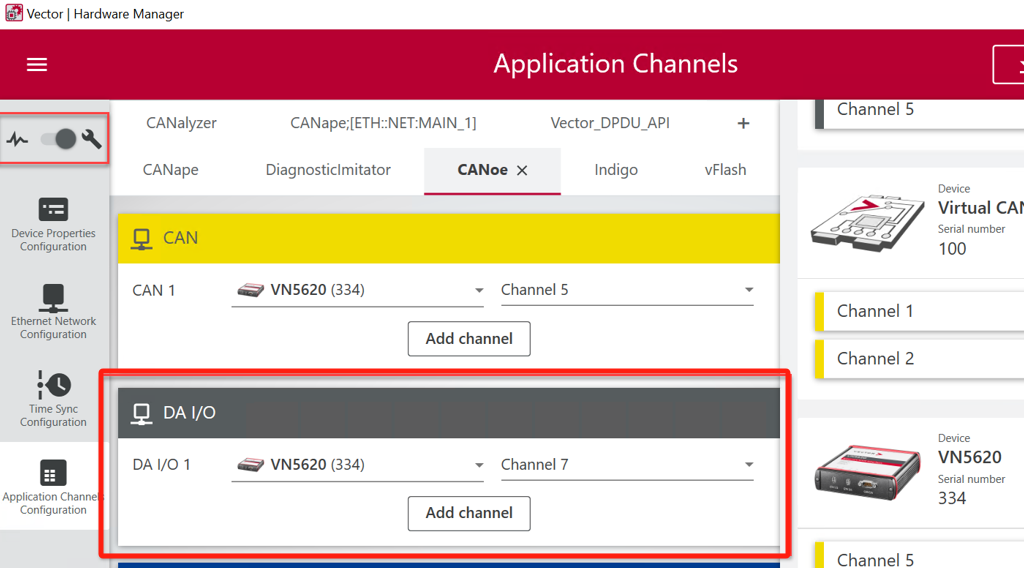

對于帶有以太網功能的CANoe且有I/O接口的設備，首先需要在Vector Hardware Manager 中為相應的設備分配一個 DAIO 通道。

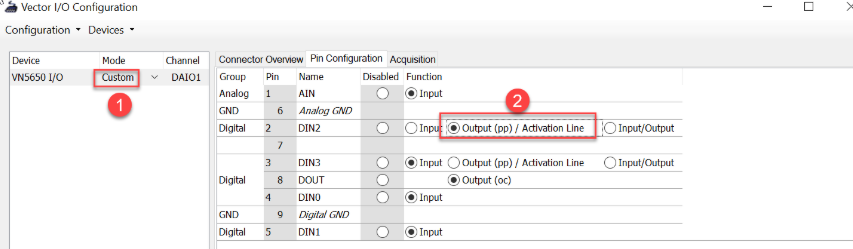

然后在 CANoe 的Hardware 帶狀欄中進入Vector I/O ，添加 VN 接口。選擇自定義模式，并將目標 I/O 端口交換機設置為Output (pp) / Activation Line 。所選端口必須是數字輸出端口。還必須使用一個地引腳。

最后，可以在 CANoe 的Diagnostics/ISO TP Configuration 設置中設置該端口：

測量開始后，與此配置的激活線相關的系統變量在 CANoe 的測量開始時設置為1，在測量停止時設置為0 。

如果要在取消激活激活線的情況下開始測量，可以在on start 事件程序中將此系統變量設置為0之后，您可以在測試期間的任何其他時間將此變量設置為1 或0 ，以便激活或取消激活線。CAPL代碼如下。

SysSetVariableInt("IO","VN5620_1::DOUT",1); // activate the Activation LineSysSetVariableInt("IO","VN5620_1::DOUT",0);// deactivate the Activation Line

如果要檢測端口是否存在，則可以通過如下操作。

t = sysGetVariableSVType(lookupSysvar("IO::VN5620_1::DOUT"));
if(t==0)    write("sysvar::IO::VN5620_1::DOUT does not exist");else{    write("sysvar::IO::VN5620_1::DOUT is existing and will be activated");        SysSetVariableInt("IO","VN5620_1::DOUT",1);}

6. CANoe TCP ACK延遲問題

在CANoe中可以關閉TCP ACK延遲功能，可以在CANoe中TCP/IP stack中取消激活 Tcp Delayed Acknowledge activated 選項。

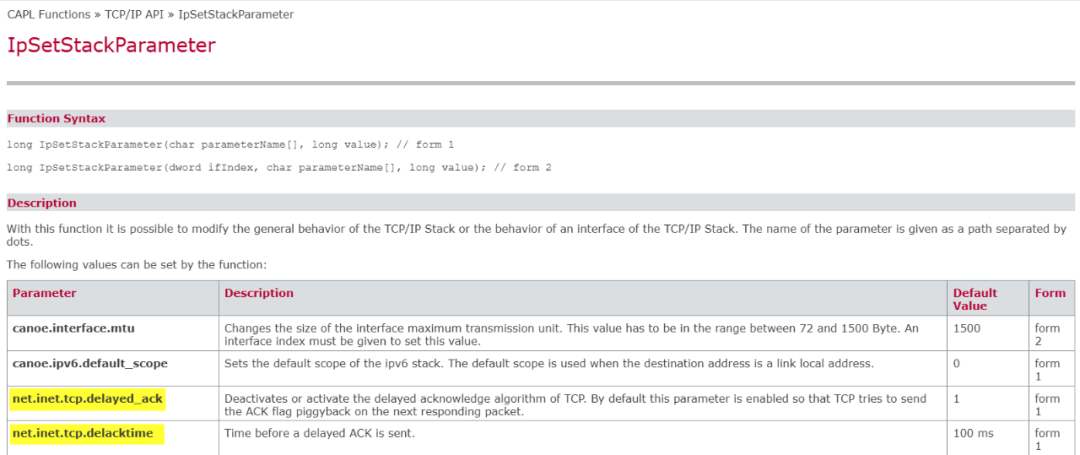

或者是使用IpSetStackParameter來修改net.inet.tcp.delayed_ack的參數值為0即可，另外CANoe中默認的TCP ACK延遲時間是100 ms，若想修改延遲時間，可以使用函數IpSetStackParameter來修改net.inet.tcp.delacktime的參數值。
