金剛石憑借其超寬禁帶（5.5 eV）、超高熱導(dǎo)率（2000 W/m?K）、高擊穿場強（10 MV/cm）及優(yōu)異的化學(xué)穩(wěn)定性，被公認為下一代半導(dǎo)體材料的 “終極選擇”，尤其在高頻、高溫、高功率電子器件領(lǐng)域具有不可替代的優(yōu)勢。然而，半導(dǎo)體級金剛石制備長期受限于大尺寸單晶生長技術(shù)，而微波等離子體化學(xué)氣相沉積（MPCVD）設(shè)備的創(chuàng)新設(shè)計成為突破這一瓶頸的核心路徑。
1.1 功率提升與結(jié)構(gòu)優(yōu)化

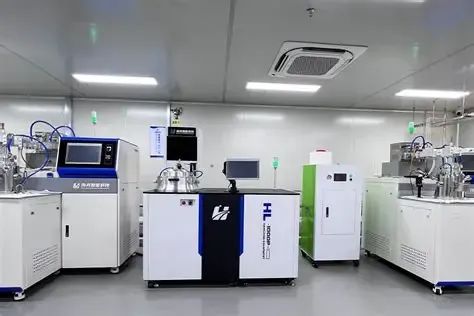

海光智能科技推出的 15kW MPCVD 設(shè)備通過改進微波傳輸系統(tǒng)與散熱設(shè)計，將等離子體火球覆蓋面積穩(wěn)定在 4 英寸以上，實現(xiàn)直徑 100 毫米單晶金剛石的穩(wěn)定生長，生長速率達 9-12 微米 / 小時，且中心與邊緣溫差控制在極小范圍內(nèi)。該設(shè)備采用金屬密封圈替代傳統(tǒng)橡膠圈，結(jié)合銅基片臺提升導(dǎo)熱效率，有效解決了國產(chǎn)設(shè)備長期存在的等離子體不穩(wěn)定問題。
1.2 智能化與自動化突破
碳方程研發(fā)的全智能化 MPCVD 設(shè)備實現(xiàn)一鍵啟動、多參數(shù)實時監(jiān)測及自動調(diào)節(jié)功能，通過 AI 算法動態(tài)優(yōu)化氣體流量、微波功率與溫度曲線，顯著降低人工干預(yù)需求。設(shè)備可通過中央控制系統(tǒng)集中管理數(shù)十臺設(shè)備，故障響應(yīng)時間縮短至秒級，同時支持遠程運維與工藝參數(shù)云端存儲。
1.3 國產(chǎn)化替代進程
中國科學(xué)院寧波材料技術(shù)與工程研究所自主研發(fā)的 MPCVD 設(shè)備成本僅為進口設(shè)備的 1/10，通過多次迭代優(yōu)化，已建成全球最大的 CVD 單晶金剛石生產(chǎn)線（1000 余臺設(shè)備），實現(xiàn) 42mm×42mm 單晶金剛石的量產(chǎn)，品質(zhì)對標國際先進水平。其研發(fā)的 Z 軸自動升降臺獲國家專利，通過精確調(diào)節(jié)基片高度優(yōu)化溫度場分布，使金剛石與襯底界面熱阻降低 30%。
2.1 同質(zhì)外延與異質(zhì)外延技術(shù)
國家基礎(chǔ)學(xué)科公共科學(xué)數(shù)據(jù)中心開發(fā)的 “金屬鎳 - 銥復(fù)合襯底 + 等離子體預(yù)處理” 工藝，在 700-1000℃高溫下實現(xiàn) 150-300nm 銥薄層的均勻沉積，結(jié)合氫等離子體清洗與負偏壓形核技術(shù)，成功制備出無位錯的 4 英寸金剛石外延片，表面粗糙度低于 0.2nm。日本住友電工采用 Ir/YSZ/Si 復(fù)合襯底，已實現(xiàn) 90mm 直徑單晶金剛石的異質(zhì)外延生長，厚度達 1.6mm。
2.2 摻雜技術(shù)進展
中國科學(xué)院金屬研究所黃楠團隊通過精確控制硼源流量與生長溫度，在 MPCVD 設(shè)備中實現(xiàn)大尺寸 p 型金剛石的均勻摻雜，載流子濃度達 101? cm?3，電阻率低于 0.1 Ω?cm。浙江大學(xué)林時勝團隊采用硼氮共摻雜工藝，在塊體單晶金剛石中實現(xiàn)超導(dǎo)態(tài)，超導(dǎo)轉(zhuǎn)變溫度達 3K，為量子器件應(yīng)用奠定基礎(chǔ)。
2.3 缺陷控制與晶體質(zhì)量提升
燕山大學(xué)田永君院士團隊通過超細納米孿晶結(jié)構(gòu)設(shè)計，合成出硬度達 276 GPa 的金剛石塊材，其互鎖型孿晶界面有效抑制位錯擴展，為高功率器件提供了新型襯底材料。吉林大學(xué)劉冰冰團隊則通過高溫高壓法合成出六方金剛石，硬度較立方金剛石提升 40%，且熱穩(wěn)定性達 1100℃，為極端環(huán)境應(yīng)用開辟新方向。
3.2 新能源與汽車電子
金剛石熱沉片在新能源汽車逆變器中的應(yīng)用使熱阻降低 28.5%，芯片結(jié)溫下降 24.1℃。東京工業(yè)大學(xué)研發(fā)的金剛石量子傳感器可將車載電池續(xù)航里程提升 10%，并實現(xiàn)磁場、溫度的高精度實時監(jiān)測。
3.3 市場規(guī)模與增長預(yù)測
全球 MPCVD 設(shè)備保有量預(yù)計 2025 年達 5650 臺，中國占比超 50%，市場規(guī)模突破 7 億美元。大尺寸 MPCVD 單晶金剛石市場 2025 年將達 65 億元，其中半導(dǎo)體應(yīng)用占比超 40%，主要受益于 5G 通信、新能源汽車等領(lǐng)域的需求激增。
4.1 技術(shù)瓶頸
4.2 未來創(chuàng)新方向
大尺寸高功率 MPCVD 設(shè)備的創(chuàng)新設(shè)計與半導(dǎo)體級金剛石制備技術(shù)的突破，標志著金剛石半導(dǎo)體產(chǎn)業(yè)化進入加速期。中國在設(shè)備國產(chǎn)化、規(guī)模化生產(chǎn)方面已取得顯著進展，但在核心工藝（如 n 型摻雜）、高端應(yīng)用（如量子器件）等領(lǐng)域仍需突破。未來需加強產(chǎn)學(xué)研協(xié)同，推動設(shè)備智能化升級與材料集成技術(shù)創(chuàng)新，以實現(xiàn)金剛石半導(dǎo)體從 “實驗室樣品” 到 “商業(yè)化產(chǎn)品” 的跨越，為下一代半導(dǎo)體產(chǎn)業(yè)變革提供關(guān)鍵支撐。
來源：公開信息
