信號完整性（SI）與電磁兼容性（EMC）的共性與差異分析

1.理論基礎

兩者均基于電磁場理論，涉及高頻信號傳播中的電磁現象，如反射、輻射、耦合等。

2.設計優化目標

均需在電路設計階段通過布局布線優化、抑制噪聲和干擾，以確保系統穩定運行。例如，合理的接地設計和屏蔽措施可同時改善信號完整性和EMC。

3.工具與方法

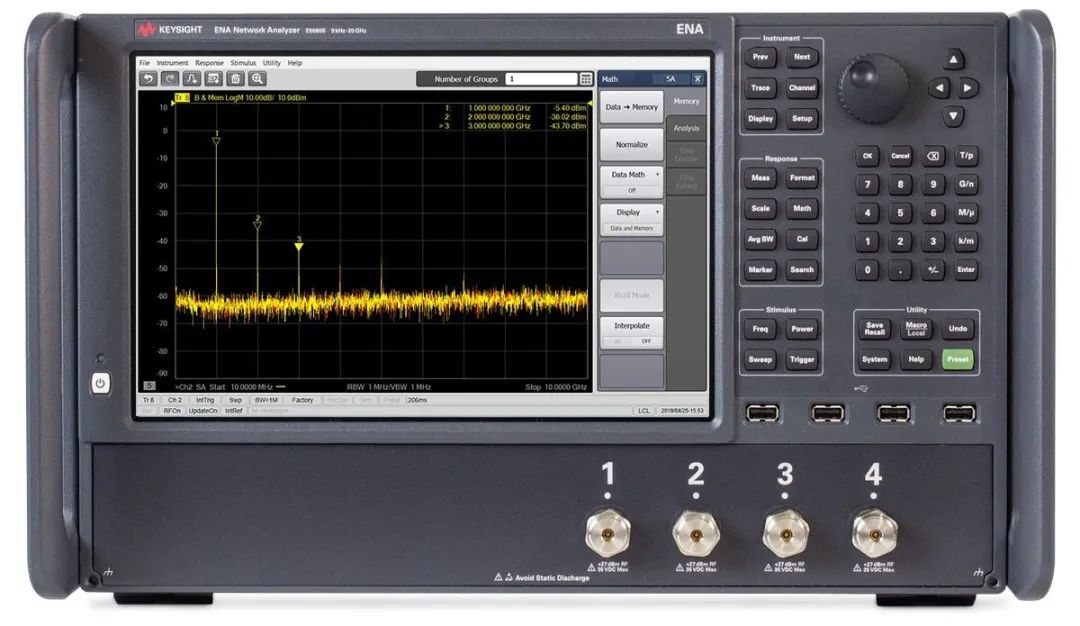

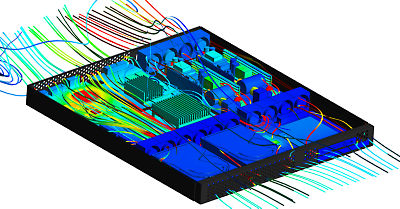

使用相似的仿真工具（如SPICE、HFSS、ADS）和測試設備（如示波器、頻譜分析儀）。阻抗匹配和端接技術能同時應用于兩者。

4.頻率敏感性

高頻信號（如高速數字電路）更容易引發信號完整性問題（如振鈴），同時高頻噪聲也是EMC的主要挑戰（如輻射發射）。

二差異

信號完整性和EMC主要有以下幾點差異：

1.關注焦點

【信號完整性】：聚焦系統內部信號質量，如波形完整性（過沖、下沖）、時序準確性（延遲、抖動）。

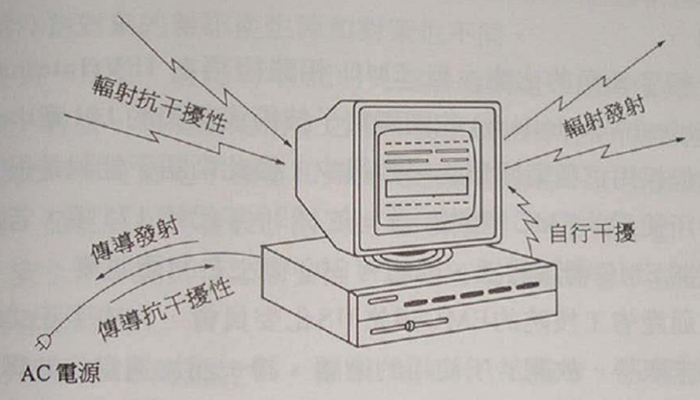

【EMC】：關注設備與外部電磁環境的交互，包括抑制自身干擾（EMI）和抵御外部干擾（抗擾度）。

2.問題范圍

【信號完整性】：主要影響系統自身功能（如數據錯誤），問題通常局限于電路板或互連鏈路。

【EMC】：涉及法規合規性（如FCC、CISPR標準），影響設備在市場中的合法性和兼容性。

3.解決策略

【信號完整性】：通過阻抗匹配、差分對布線、端接電阻、層疊設計優化信號路徑。

【EMC】：采用屏蔽罩、濾波電路、接地策略、EMI抑制元件（如磁珠、共模扼流圈）減少輻射和傳導干擾。

4.測試與驗證

【信號完整性】：依賴時域分析工具（示波器、TDR）評估信號波形和時序。

【EMC】：需在標準測試環境（電波暗室）中通過輻射發射測試、傳導發射測試及抗擾度測試。

5.頻率覆蓋

【信號完整性】：主要關注信號基頻及諧波（通常與信號速率相關）。

【EMC】：覆蓋更廣頻段，需考慮非信號相關的高頻噪聲。

【串擾（Crosstalk）】：既是信號完整性問題（導致相鄰信號失真），也可能因耦合噪聲輻射引發EMC問題。

【電源完整性（PI）】：電源噪聲可能同時影響SI（信號抖動）和EMC（傳導EMI）。

【端接電阻】：改善信號完整性的同時減少高頻反射，從而降低輻射發射。

四總結

信號完整性和EMC是高速電子系統設計的兩大支柱，前者確保內部信號可靠傳輸，后者保障設備在復雜電磁環境中的兼容性。兩者在設計和優化中需協同考慮，例如通過優化布局減少串擾，既能提升信號完整性，又可降低EMI風險。了解其共性與差異，有助于在設計中平衡性能與合規性要求。
