當我們凝視星辰，有多少技術奇跡藏在宇航員的視線里？
1969年7月20日，人類首次踏上月球。而那一次登月，并非僅靠勇氣和夢想，更是一系列高精尖儀器密切協作的結晶。
在那密不透光的飛行艙里，有一個黑色球體靜靜旋轉著。它不像其它儀表冷冰冰、刻板繁雜，反而更像一顆魔法水晶球，能指引你在宇宙中找回方向。

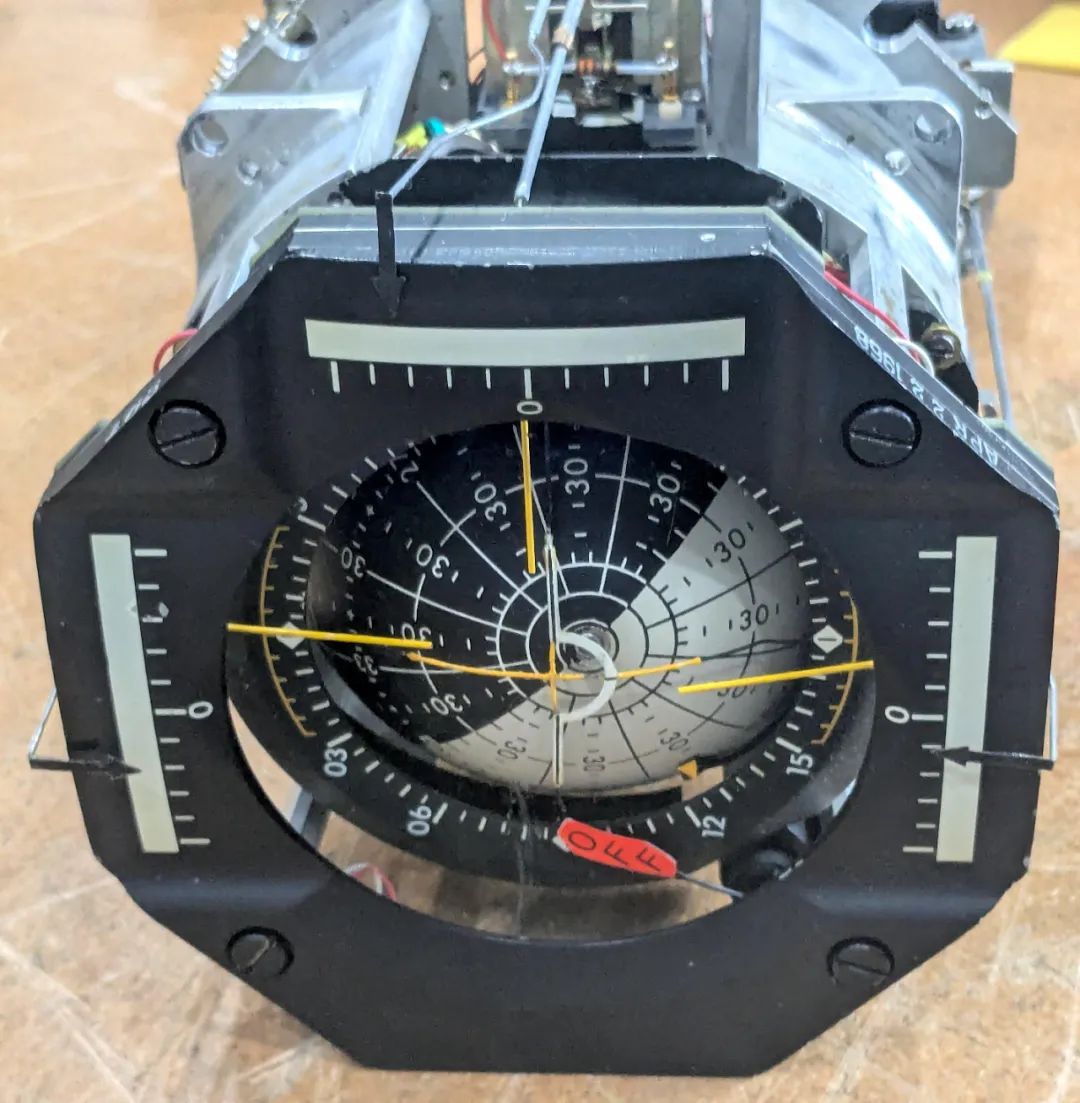

下圖用三根黃色指針指示宇航員應如何操縱航天器，另外三根指針則顯示航天器的旋轉速度。
它有一個奇特的名字——FDAI（Flight Director Attitude Indicator），俗稱“8號球”。
這個球體，是阿波羅任務最關鍵的導航核心之一，被譽為宇航員的“空間指南針”。它不僅是工程上的奇跡，更是人類在宇宙迷宮中留下的一盞明燈。
在地球上，我們通過地面、水平線、指南針來判斷方向。但在太空中，沒有上下左右，沒有參照物。你很可能以為你在前進，其實你已經翻了個360度跟斗。
這時候，FDAI就像你的“第三只眼睛”，時刻告訴你——
你朝哪個方向飛
你繞著哪個軸旋轉
你現在的姿態相對于地球或月球是怎樣的？
一旦飛行姿態出現偏差，飛船可能會在再入大氣層時以錯誤角度接觸，直接“燒毀”，或在著陸時因失控而墜毀。FDAI的作用，就是防止這樣的災難發生。
從表面看，FDAI是一個包裹在黑色罩體內的圓形球體，其上標有三種角度刻度：
俯仰角（Pitch）
滾轉角（Roll）
偏航角（Yaw）
而實際上，它內部并不是一顆真正會自由滾動的球體，而是由電動馬達驅動的機械“假球”，與慣性導航系統（IMU）中的陀螺儀、加速度計聯動。
并將其轉換為角位移數據，再經計算傳輸到 FDAI 球體顯示面上。
這顆“球”其實是一個包裹在球殼中的多軸機械顯示器，通過電機控制不同的軸轉動，從而讓球面上的指針、刻度與固定標線反映出當前姿態狀態。宇航員可以通過讀取球體上與飛船軸線對應的刻度，迅速判斷航天器當前的方向以及姿態變化趨勢。

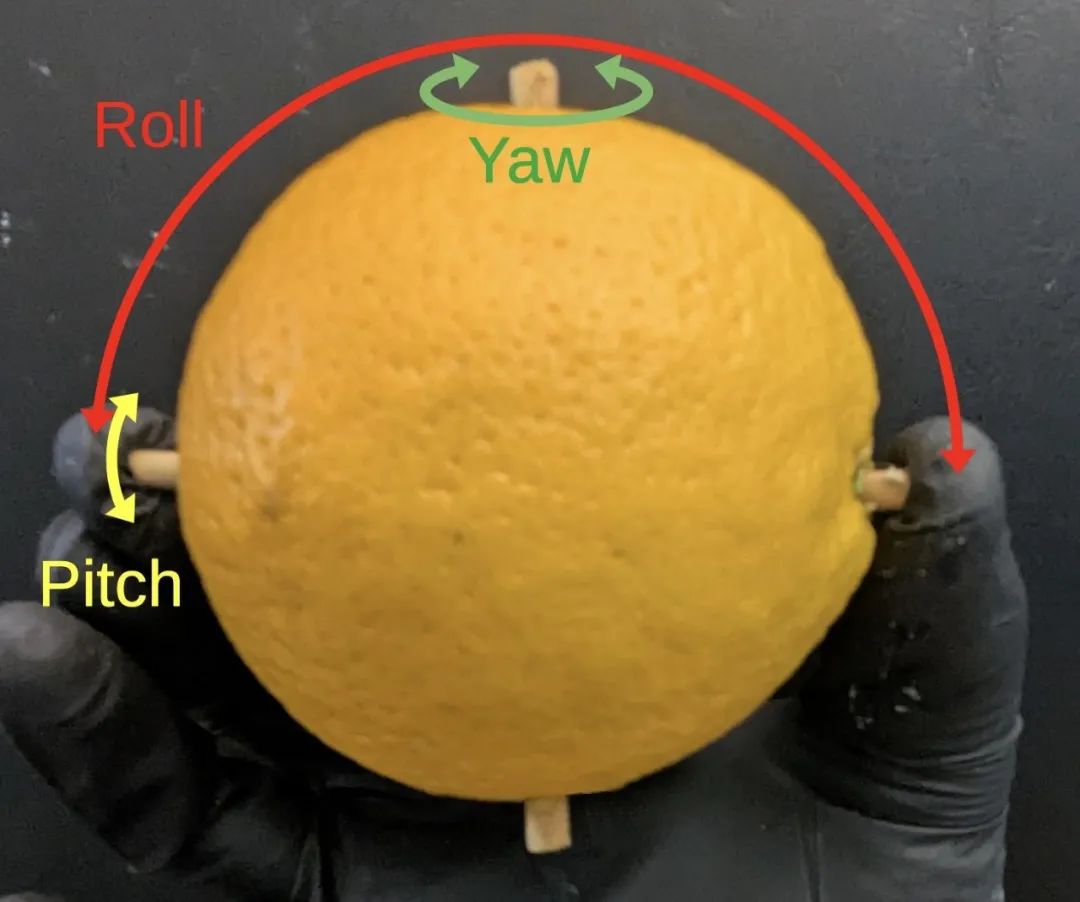

以橙子為例，說明FDAI如何在三個軸上旋轉球。我們想象一下，伸出手臂，用兩根手指捏住水平軸。旋轉手臂會使球逆時針或順時針滾動（紅色箭頭）。在FDAI中，這種旋轉是通過電機轉動支撐球的框架來實現的。對于俯仰，球繞水平軸向前或向后旋轉（黃色箭頭）。FDAI在球內有一個電機來實現這種旋轉。偏航則更難想象：想象一下連接到頂部和底部軸上的半球形外殼。當電機旋轉這些外殼（綠色箭頭）時，即使球形機構（橙色）保持靜止，半球也會旋轉。

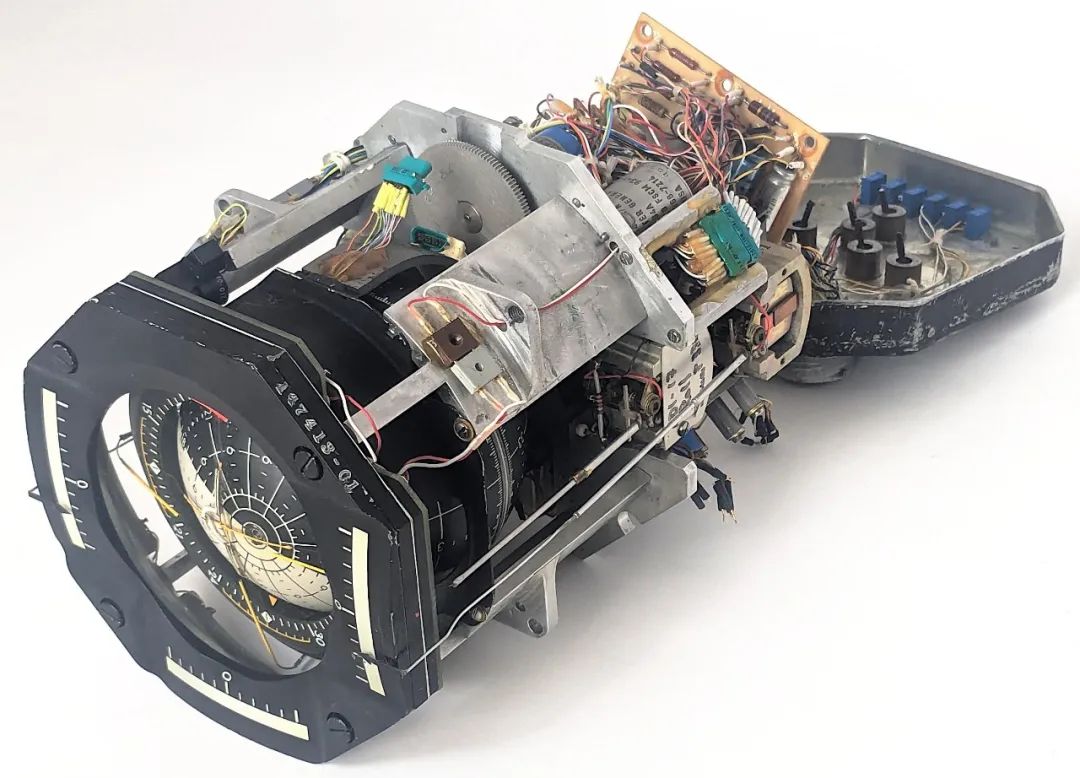

關鍵結構包括：

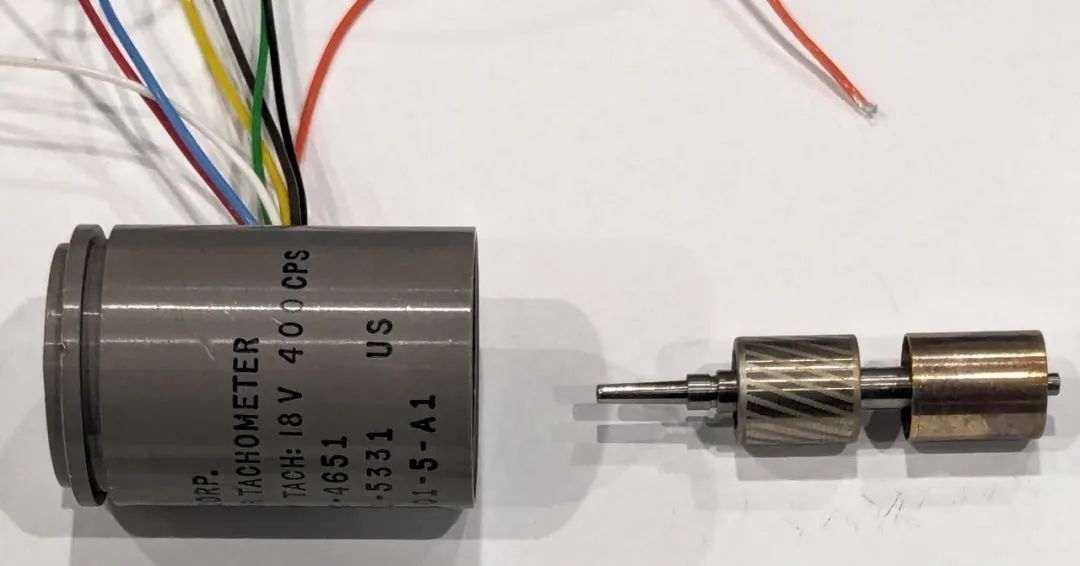

伺服電機系統：接收姿態數據后驅動“球”旋轉。

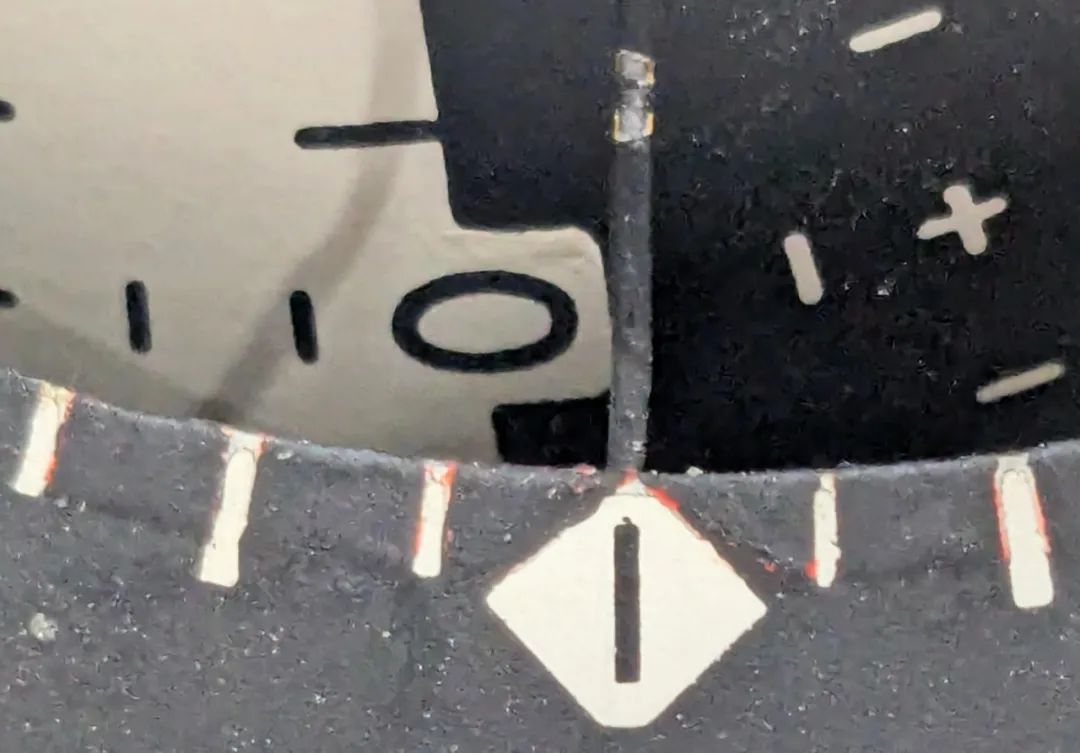

光學標尺與指針系統：為宇航員提供直觀讀取。

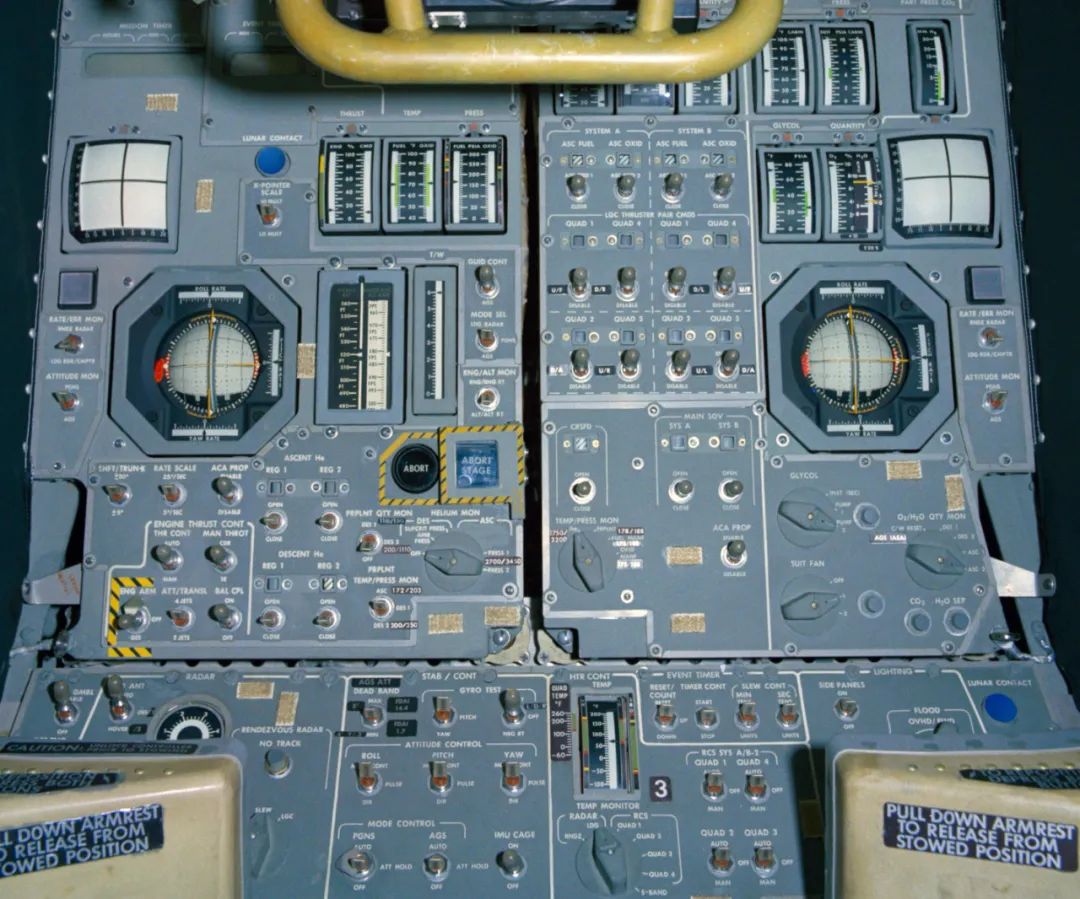

雙重冗余通道：阿波羅使用兩個FDAI儀表，分別連入兩個不同的IMU系統，以保障飛行安全。

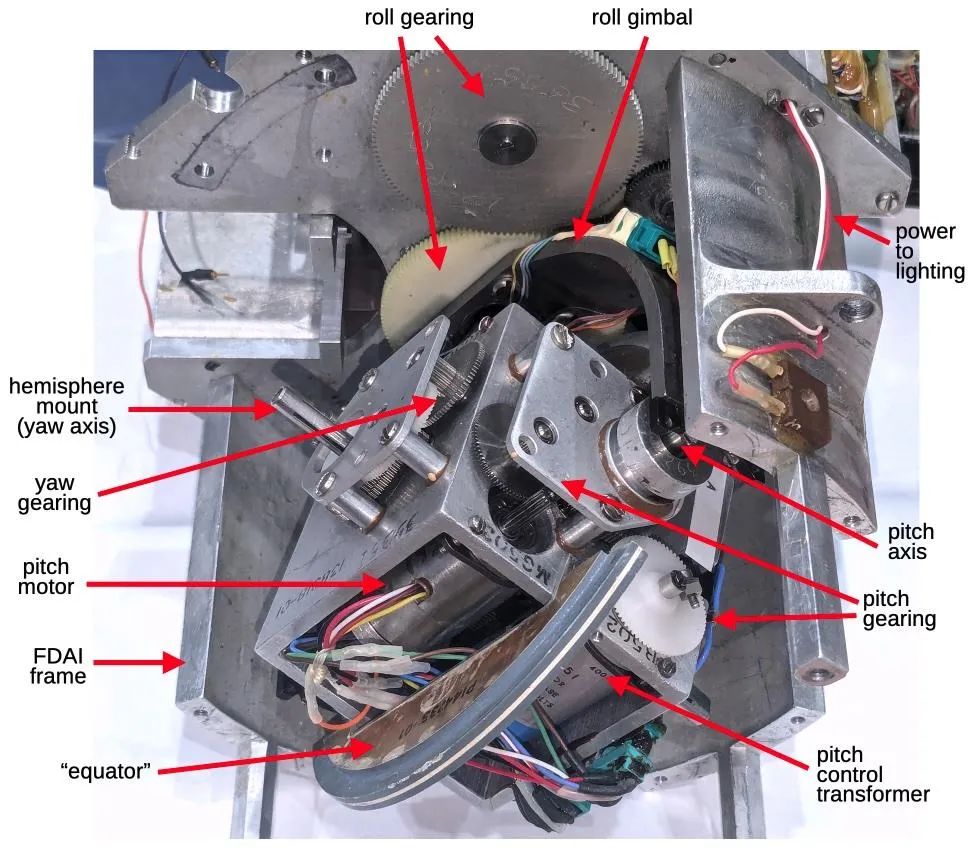

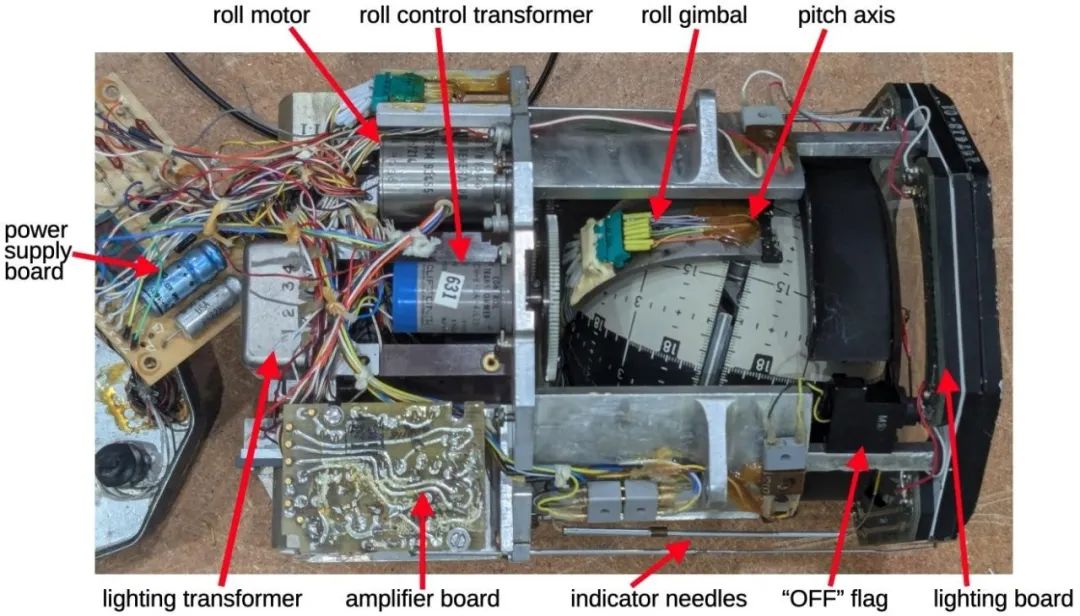

滾動電機通過齒輪驅動滾動萬向節，使球體順時針或逆時針旋轉。滾動萬向節沿著“赤道”的兩個點連接到球體機構上，滾動萬向節上的多條電線沿著俯仰軸進入球體。
偏航電機帶動球體機構繞偏航軸旋轉，而機構本身保持靜止。俯仰和偏航的控制變壓器提供位置反饋。

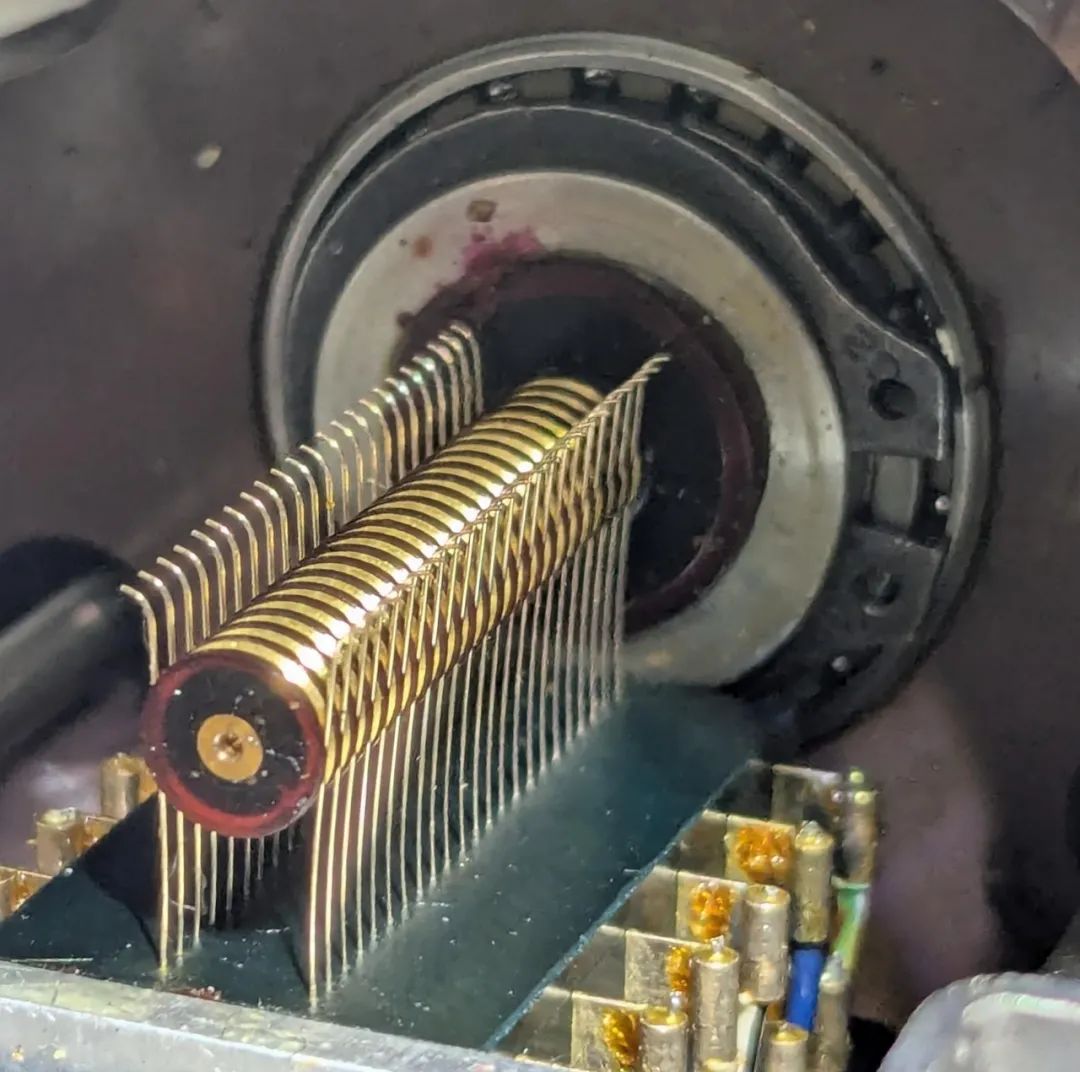

為什么球旋轉時線路不會纏結？解決方案是使用兩組滑環來實現電氣連接。下圖顯示了第一個滑環組件，它控制繞滾動軸的旋轉。每對刷子接觸條紋軸上的一個金屬環，在軸旋轉時保持接觸。
值得一提的是，這整套系統的計算核心是由麻省理工學院的儀器實驗室（后來的德雷珀實驗室）開發的 Apollo Guidance Computer。這臺電腦不到現代計算器的性能，卻完成了制導、導航、姿態解算、姿態顯示等所有關鍵任務。
FDAI 的運作離不開 AGC 的數據供給。也就是說，這顆“球”其實是可視化窗口，背后是整個阿波羅導航大腦在運轉。

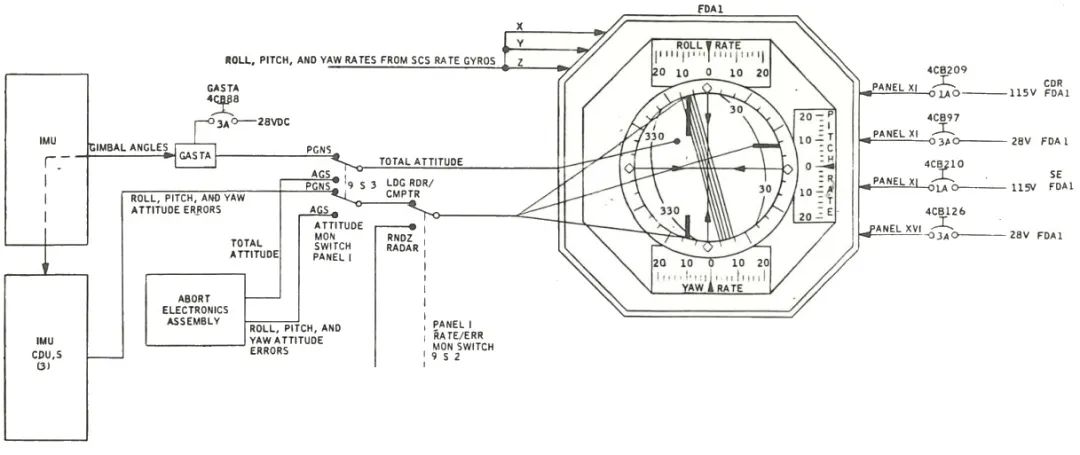

簡單來說，飛船的姿態數據通過飛控計算機傳給FDAI，儀表就像一個虛擬地平線一樣旋轉顯示，宇航員可以一眼看到飛船當前的“三軸姿態”。

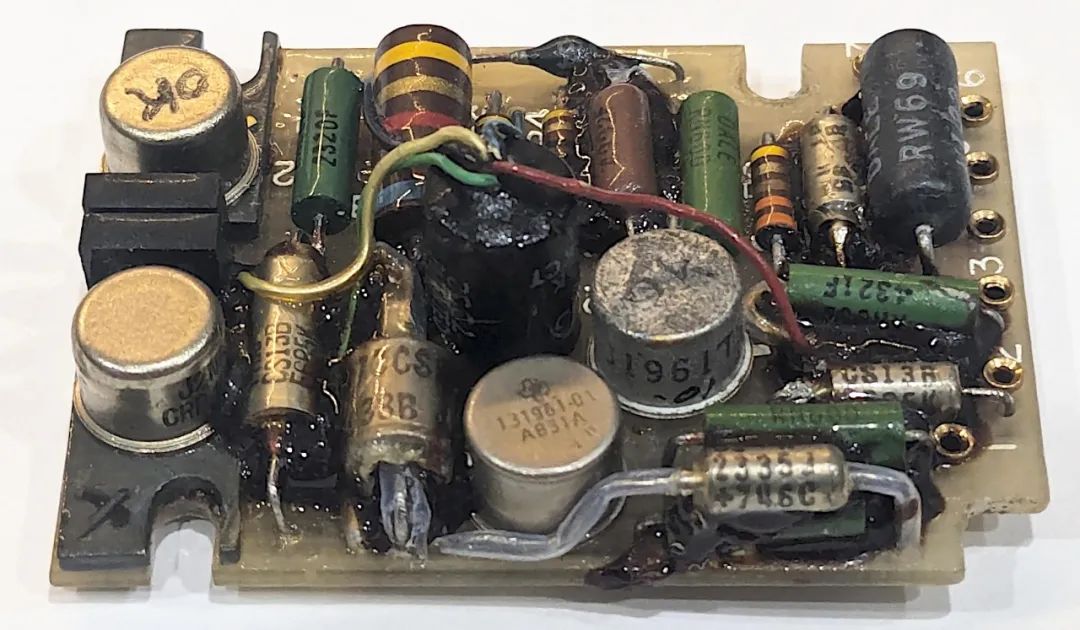

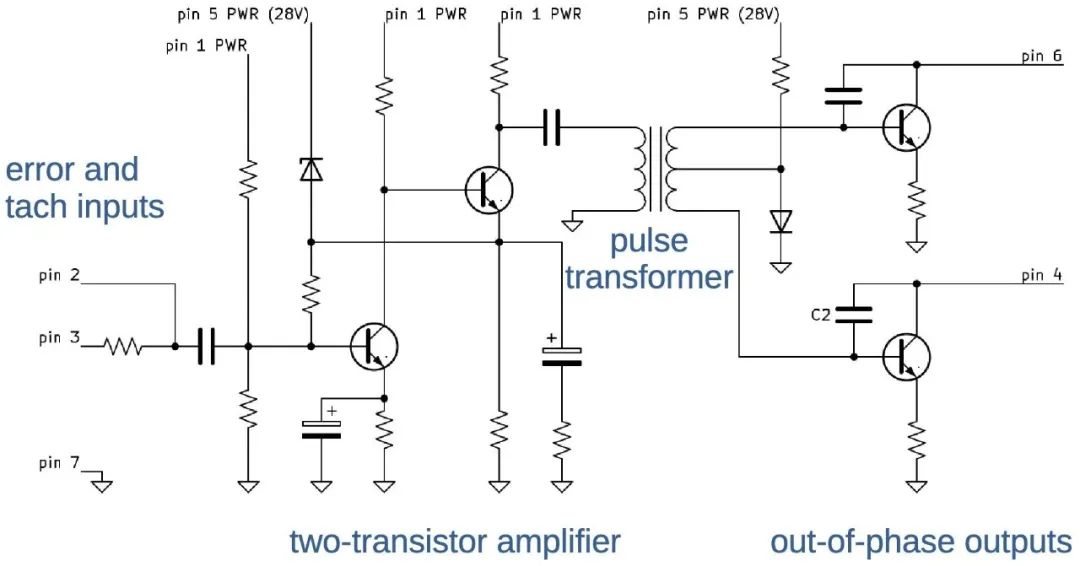

同步器與伺服環路

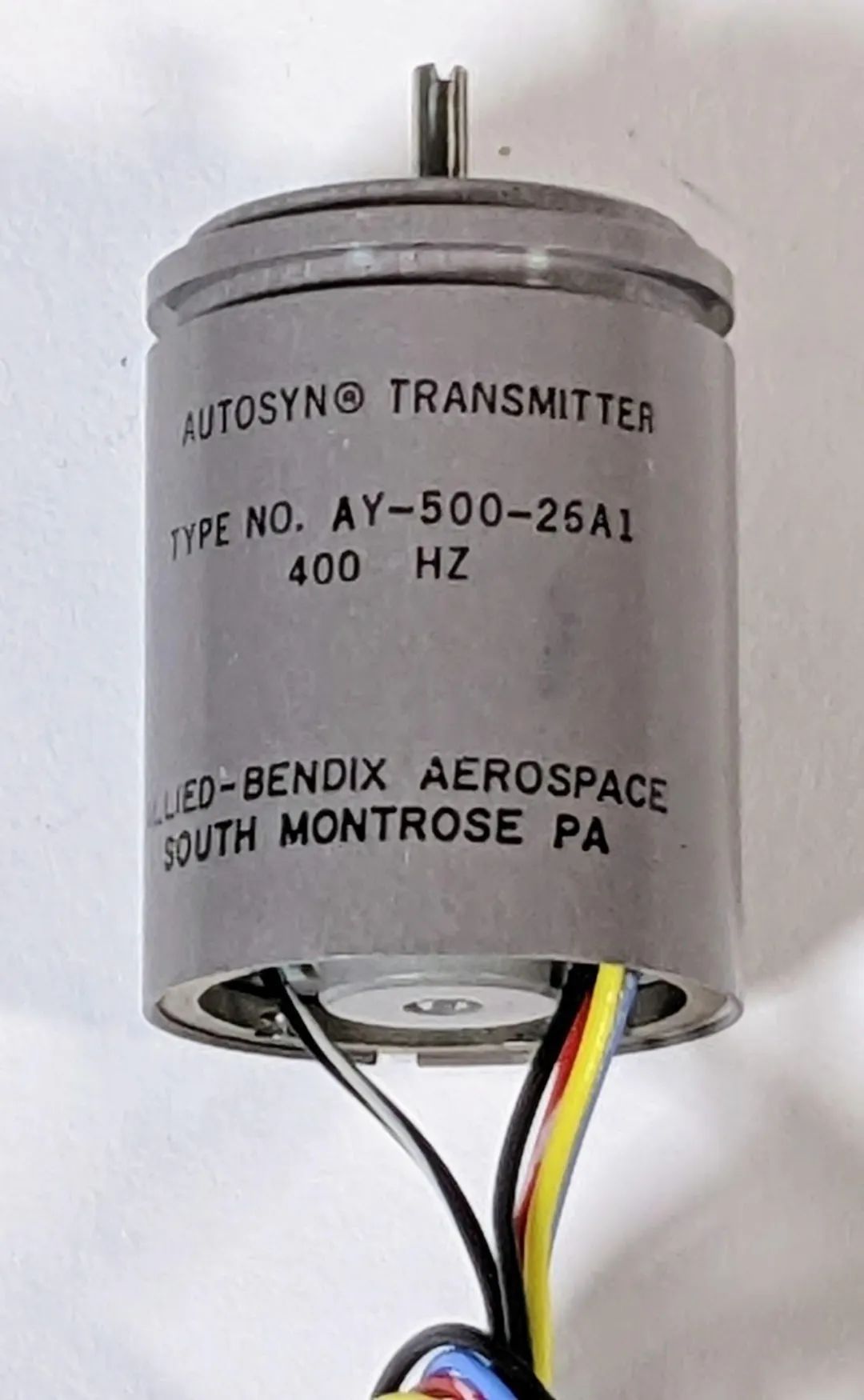

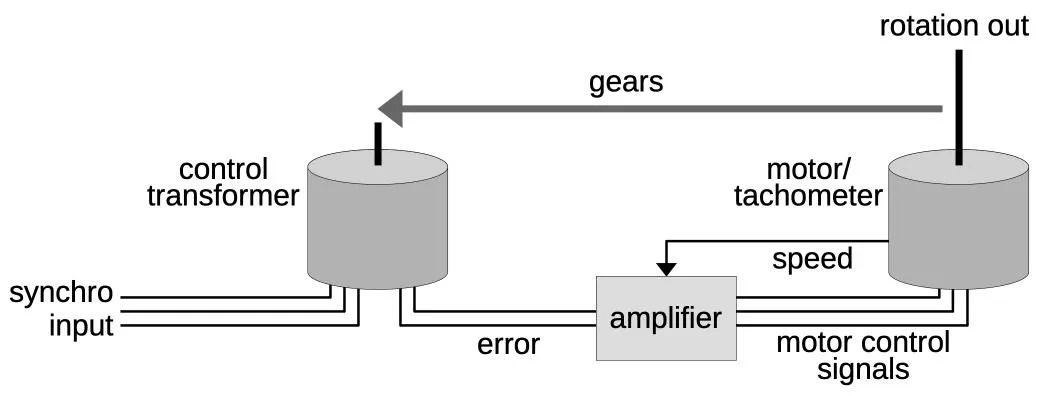

在20世紀50年代和60年代，以電方式傳輸旋轉信號的標準技術是通過同步器。同步器根據軸的旋轉位置產生輸出，并通過三根導線傳輸該輸出信號。同步器是一種便捷的電發送控制信號的方式。
這個綽號來自臺球。臺球里的8號球是黑色的，而FDAI的球面也是黑色——在太空艙昏暗的燈光下，它安靜而神秘地懸在儀表板中央，看起來就像一顆“太空魔球”。

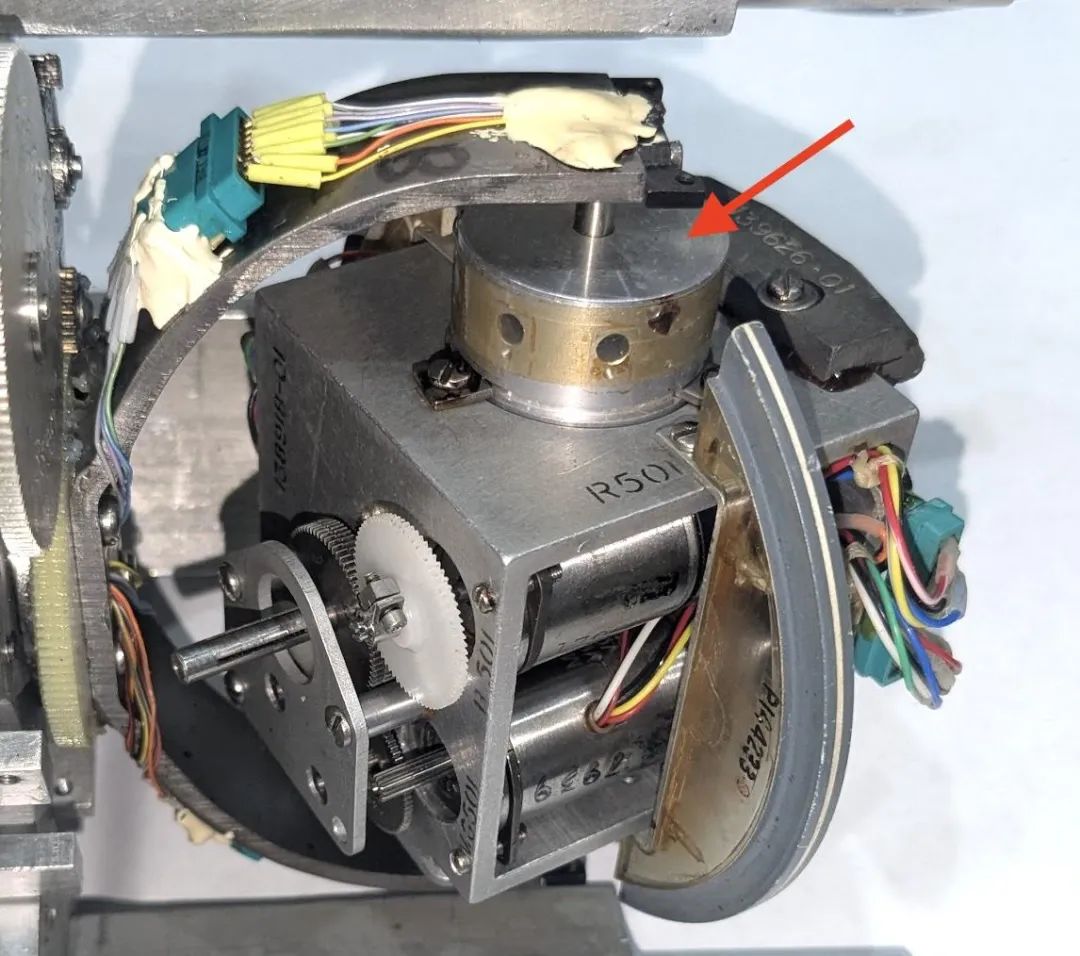

FDAI 的球體內部。電位器外殼用箭頭指示。
這種黑色背景設計并不是為了酷炫，而是為了：
高對比度：便于宇航員快速讀取姿態信息
防眩光處理：減輕宇宙飛船艙內的反光影響
減少誤判：顏色+圖案組合簡化宇航員判斷
甚至，在阿波羅13號事故中，電力系統崩潰、計算機癱瘓，宇航員還是靠“8號球”的視覺反饋手動完成了關鍵的軌道調整與返回操作。
FDAI不僅是一臺高精度儀表，還是一項人因工程的杰作。
阿波羅的設計師清楚：在生死攸關的太空操作中，儀表再先進，如果宇航員看不懂，就是廢鐵。
于是他們做了這樣幾件事：
使用顏色區分不同角度區域（例如地平線上下用不同色帶標記）
加入水平線指示器，讓宇航員在旋轉時仍能分辨“哪是上”
指針采用動態響應機制，模擬“真實地球”狀態
結果？只要宇航員看一眼，就能立刻知道飛船的狀態，并做出操作判斷。
有宇航員形容：“當你盯著‘8號球’，就像握住了你在宇宙中的唯一錨點。”

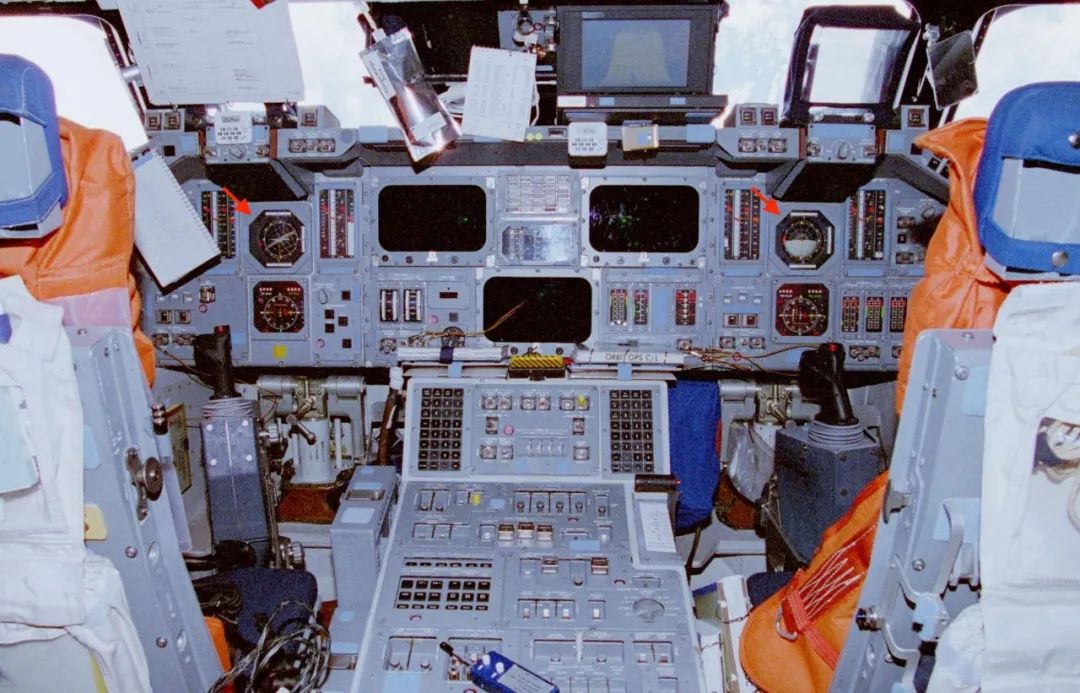

隨著阿波羅項目結束，FDAI也淡出了載人航天的主舞臺。后來的航天飛機和國際空間站采用了更多數字化、屏幕化的姿態顯示系統。
但不可否認，“8號球”代表著機械與電氣時代的巔峰智慧。
如今，在一些航天博物館里，我們仍能看到當年那些老舊的FDAI儀表，它們像古董般靜靜陳列，卻依然散發出讓人肅然起敬的氣質。
如果你曾在老電影《阿波羅13號》里看到湯姆·漢克斯沉著冷靜地盯著一顆球，那顆球，就是FDAI——他在太空中的方向感。

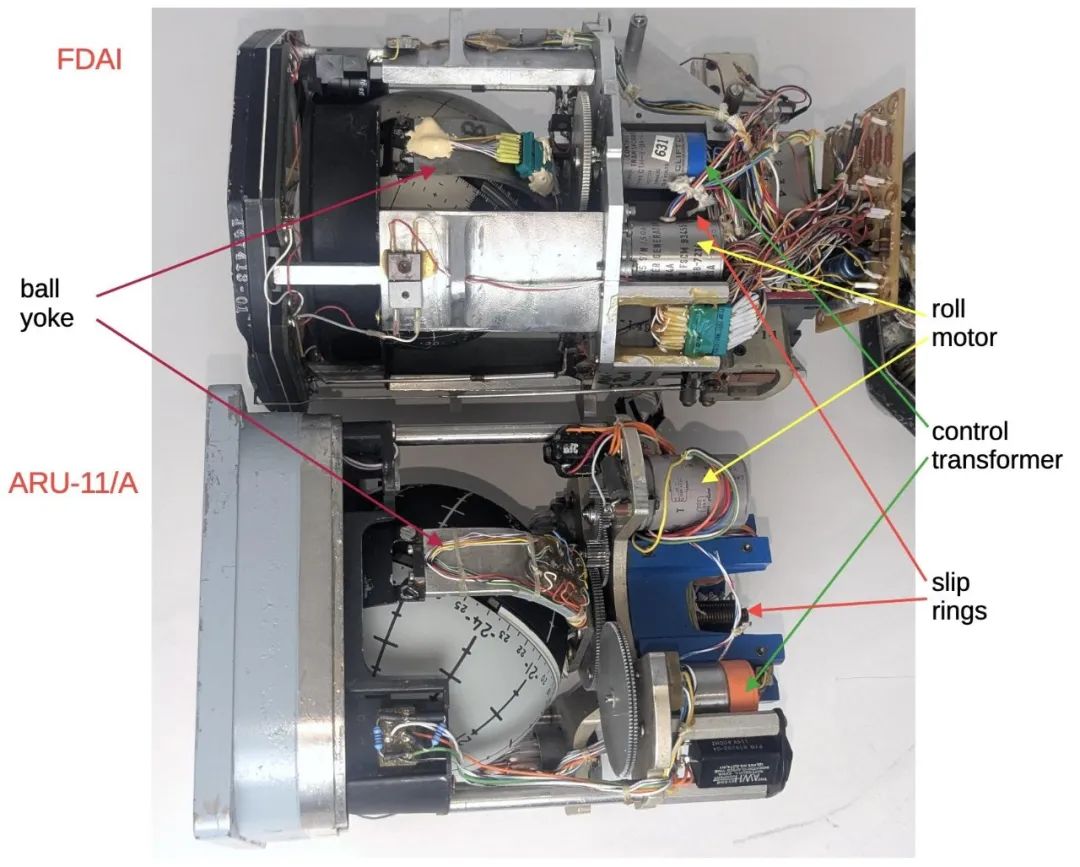

FDAI（上）與 ARU-11/A（下）的比較
對于工程師、特別是做嵌入式、工業控制、飛控的朋友來說，FDAI提供了幾個非常值得學習的工程思維：
關鍵任務系統必須冗余備份，FDAI 其實是雙通道冗余系統。每套儀表獨立連接一個姿態計算回路，即使一套失效，另一套也能工作。
再復雜的數據，也要轉化為易讀的圖形反饋。
控制回路的響應要精確、可靠、無延遲·，它與Apollo Guidance Computer之間通過數字-模擬轉換電路通信，精度極高，延遲低至毫秒級，是真正的“實時可視化”。
用戶交互邏輯要建立“直覺型關聯”。
FDAI在60年代就做到了這一切。
今天我們談智能儀表、AR HUD、可視化UI……這些都可以追溯到FDAI的設計理念。
當你看著FDAI緩緩旋轉時，會意識到：它不僅是儀器，更是宇航員與宇宙之間的溝通橋梁。
它承載著方向、信任，甚至生的希望。
如果有一天你也要踏上未知旅程，你希望面前有這樣一個“8號球”，默默為你指明方向。
