LCD（液晶顯示器）的工作原理

1.液晶（LC，liquid crystal）：

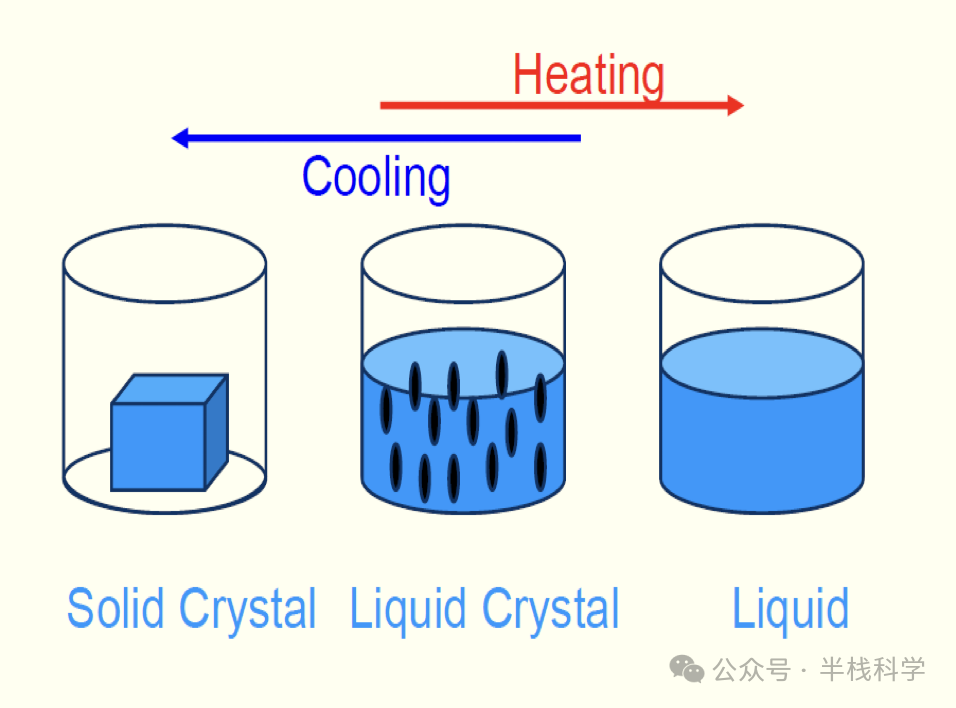

液晶是一種介于固體與液體之間，具有規則性分子排列的有機化合物。

液晶特性：

• ?液晶可以被光穿透，并影響光的偏振性

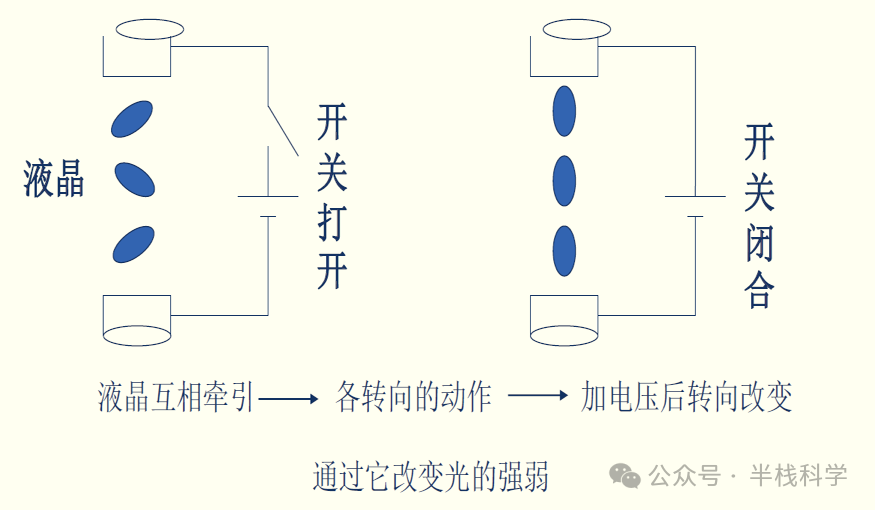

• ?在液晶分子兩端所加電壓的不同，液晶分子的翻轉程度不同，
• ?根據液晶角度的不同透過光的偏振性也不同；
• ?液晶必須要由交流電來驅動，否則將會極化；

2.偏光板Polarizer

液晶分子可改變光的極化狀態，穿過扭曲液晶時，光線被液晶分子扭轉90度。

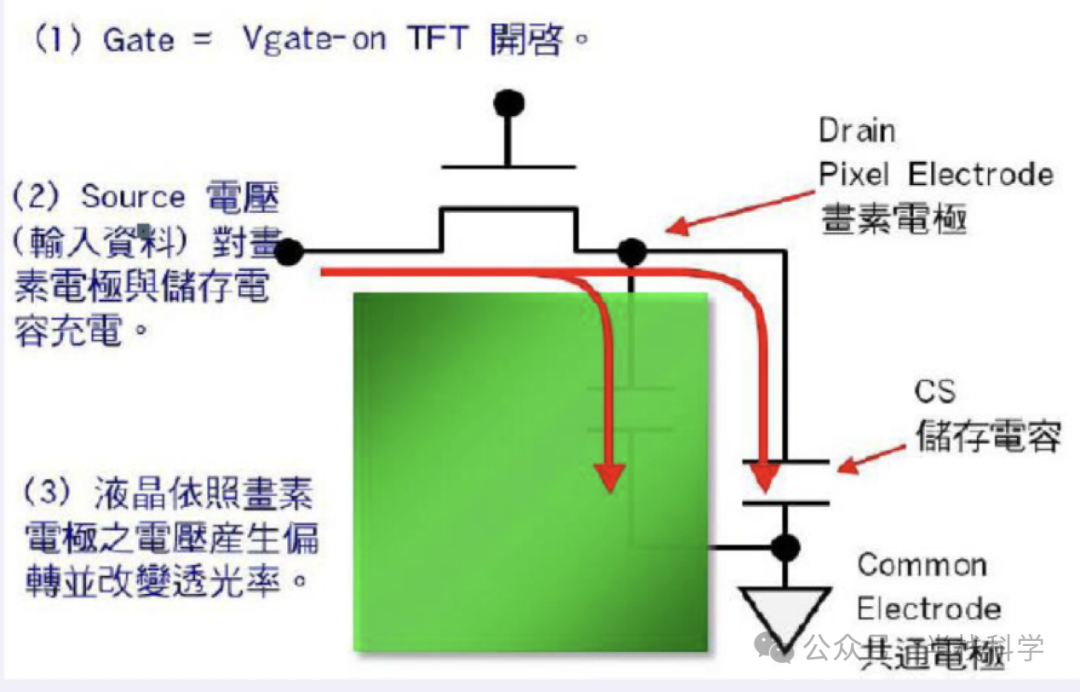

通過TFT電壓控制開關來控制液晶分子兩端的電壓，不同壓差下有不同穿透率，

極化程度也相應改變，從而達到控制光線的強弱的目的。

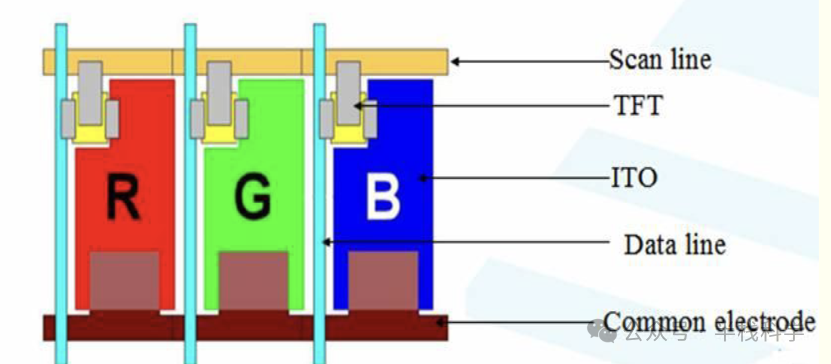

以一個1024 x 768解析度的TFT LCD來說，共需要1024 x 768 x 3這這樣的點組合而成。

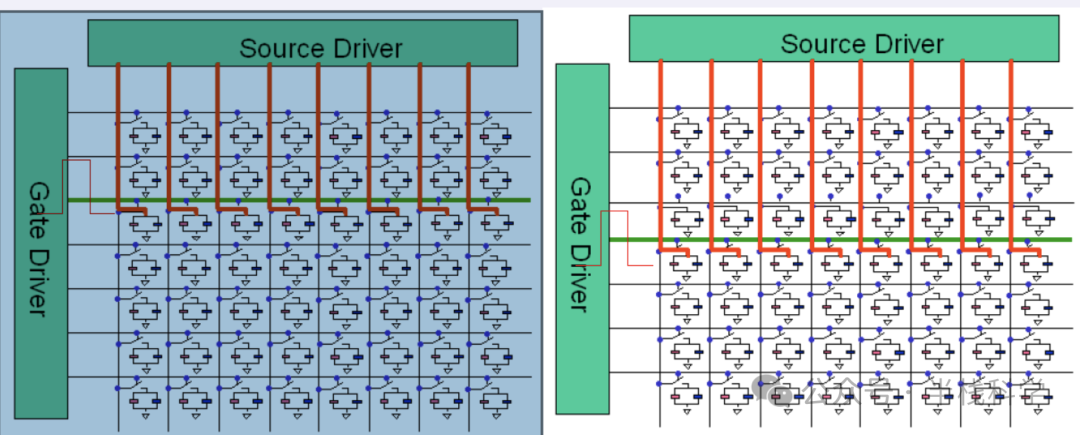

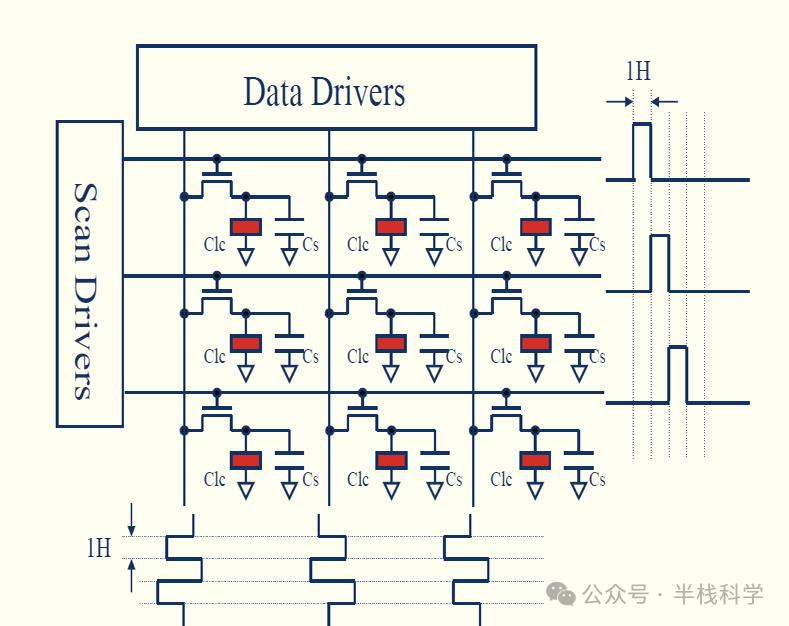

TFT LCD顯示是逐行掃描進行的，當一條Gate打開時，這一行的所source會同時輸出到這一行的TFT進行充電，這條Gate關閉后下一條Gate打開。

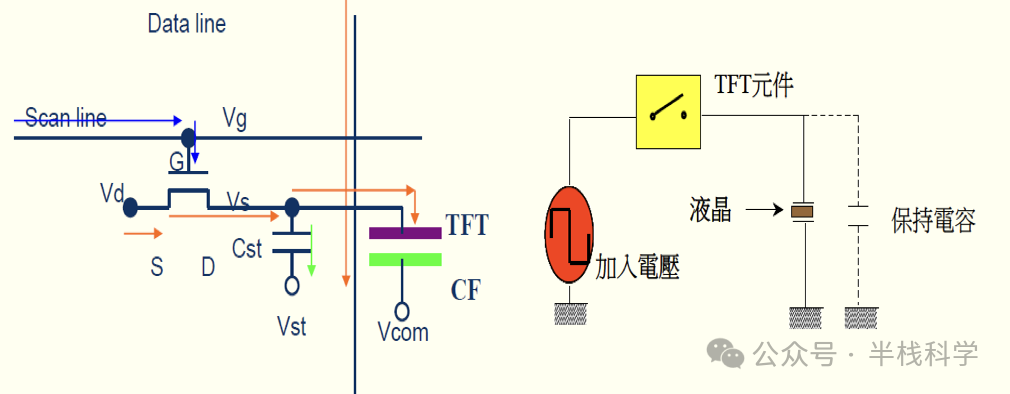

6.TFT的電壓電流特性

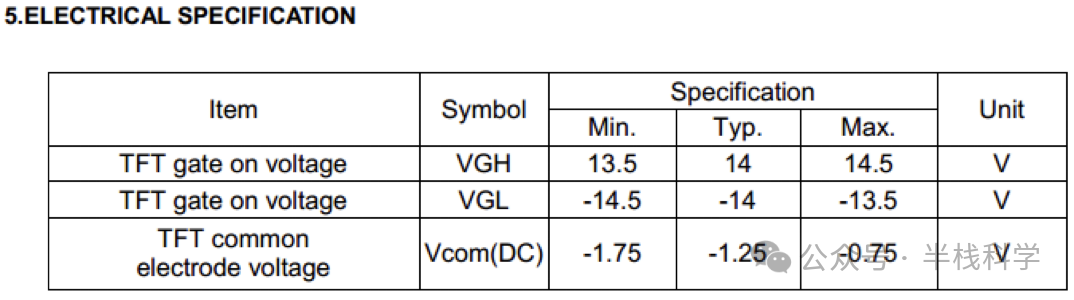

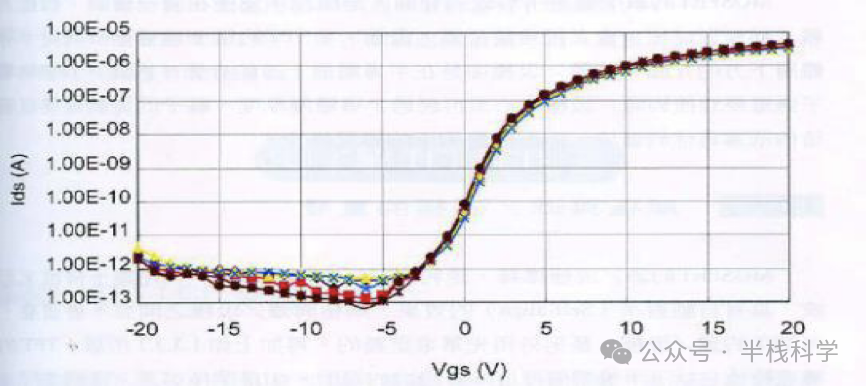

TFT的電壓電流特性如下圖，不同的玻璃對TFT打開（VGH）和關閉（VGL）的電壓要求是不一樣的。

下圖是群創6517對VGH VGL的要求，initial code會根據這個要求進行設置
