多波段光獨立調控為光學安全提供了新契機。盡管已有可見光與紅外波段的雙波段光學加密方法，但要在可見光（VIS）、中波紅外（MWIR）與長波紅外（LWIR）三波段實現同步協同的光學安全仍是一大挑戰。設計能夠獨立調控可見光與中紅外光譜特性的超構表面，可應用于多光譜成像。在信息加密或防偽時，這一理念可確保信息僅在特定譜段內可見，有效規避了傳統防偽材料因標準化生產流程而導致的可預測性問題。

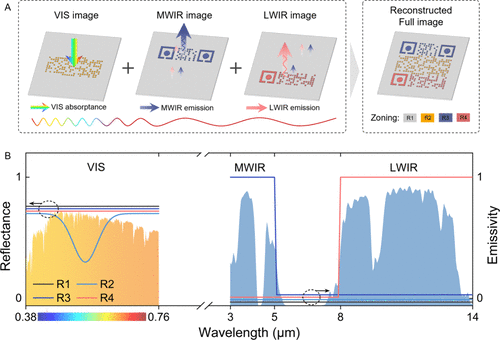

據麥姆斯咨詢報道，東南大學鐘文琪教授/趙東亮教授與中國科學院長春光學精密機械與物理研究所李瑋研究員合作提出了一種光譜工程化的三波段成像超構表面。研究人員通過在不同區域設計獨特的光子結構，精確控制了各成像區域的可見光反射率及中波紅外、長波紅外發射率，從而使超構表面能在可見光、中波紅外與長波紅外波段同時呈現不同信息。該超構表面兼容剛性與柔性襯底，制造工藝簡單、可擴展。這項研究還展示了基于該超構表面的復雜二維碼編碼與誤導性加密實驗，驗證了其在實際應用中的潛力。這項研究為先進光學安全與熱偽裝技術的發展提供了新思路。這項研究以“A Triband Metasurface Covering Visible, Midwave Infrared, and Long-Wave Infrared for Optical Security”為題發表在Nano Letters期刊上。這項研究提出的三波段超構表面通過控制可見光反射率、中波紅外與長波紅外發射率，從而實現了可見光、中波紅外與長波紅外三波段成像，相關概念如圖1所示。為實現三波段成像并保證中波紅外/長波紅外信息的低可預測性，超構表面的四個分區（R1、R2、R3、R4）需同時滿足以下要求：（1）R1、R3、R4在可見光波段保持相同顏色，防止隱藏信息被人眼或可見光相機探測；（2）R1在中波紅外與長波紅外波段應具有低發射率，以維持成像區域外的統一背景；（3）R2在可見光波段應呈現不同于R1/R3/R4的顏色，同時在中波紅外與長波紅外波段具有低發射率，用于可見光成像；（4）R3在中波紅外波段應具有高發射率、長波紅外波段具有低發射率，以實現僅中波紅外成像；（5）R4在中波紅外波段應具有低發射率、長波紅外波段具有高發射率，以實現僅長波紅外成像。該超構表面的光子結構與熱結構如圖2A和圖2B所示。光子結構可精確調控R2的可見光反射率以及R3、R4的中波紅外與長波紅外發射率。R1由400?nm厚的鍺（Ge）層和100?nm厚的鋁（Al）層構成，該雙層結構兼具紅外反射與紅外透明特性。R3和R4的高選擇性發射率由F–P諧振腔實現，該腔由金屬吸收層／無損耗介質層／反射層構成。

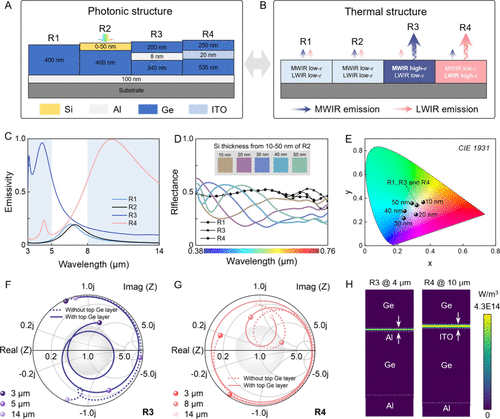

圖2 三波段超構表面的光子設計和理論分析為了制備該三波段超構表面，研究人員采用磁控濺射的方法，并通過多種掩膜在同一襯底上分別沉積不同區域的光子結構。該三波段超構表面的光學表征如圖3所示。結果表明，相比其他雙波段光學安全材料，該三波段超構表面在成像波段數量和加密隱蔽性方面均具有顯著優勢，且結構簡單、易于通過卷對卷濺射等工藝大規模制造，兼容剛性與柔性襯底，具備良好應用前景。圖3 三波段超構表面的光學表征為展示該超構表面在三波段成像中的應用潛力，研究人員設計了復雜二維碼圖案進行編碼，并分別通過可見光、中波紅外與長波紅外探測器進行圖像重建，相關編碼過程及圖像重建結果如圖4所示。

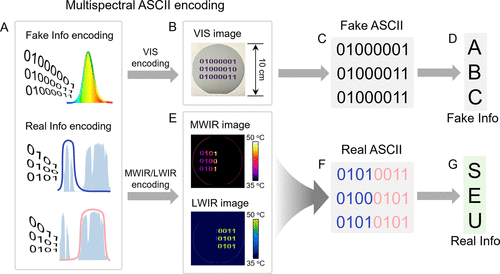

圖4 三波段超構表面的復雜二維碼加密應用該三波段超構表面的已通過實驗驗證具備復雜信息的編碼與解碼能力，研究人員還將展示該超構表面的可見光編碼區可沿深度方向與中波紅外/長波紅外編碼區空間疊加的特性。該疊加特性使超構表面能夠在單位面積內存儲更多信息，并實現誤導性加密，相關結果如圖5所示。
圖5 三波段超構表面的信息誤導性加密應用綜上所述，這項研究提出了一種能夠在可見光、中波紅外與長波紅外三波段同步呈現不同信息的三波段超構表面，用于光學安全領域。該超構表面分別通過精心設計的光子結構精確調控各波段的可見光反射率與紅外發射率，從而在可見光波段完全隱藏中波紅外/長波紅外信息?？梢姽馀c中波紅外/長波紅外成像區域的疊加能力，進一步提升了信息存儲與誤導性加密的復雜度。該超構表面結構簡單，兼容多種剛性與柔性襯底，且可借助卷對卷磁控濺射等現有工藝實現大規模生產，具有廣闊的應用前景，為先進光學安全與熱偽裝技術的發展開辟了新路徑。https://doi.org/10.1021/acs.nanolett.5c00083
