薄膜鈮酸鋰（TFLN）具有巨大的發展?jié)摿Γ驗樗芡ㄟ^(guò)電壓進行高速調制，與直接激光調制相比，它能使激光束掃描（LBS）具有更高的分辨率和更低的功耗。為了實現這些功能，需要將基于薄膜鈮酸鋰的紅綠藍（RGB）多路復用器作為集成光路（PIC）的重要構件。
據麥姆斯咨詢報道，近日，日本TDK公司的研究團隊利用薄膜鈮酸鋰制造了一種RGB多路復用器，并通過實驗驗證了其工作性能。由多模干涉儀構成的RGB多路復用器成功地將紅光（λ = 638nm）、綠光（λ = 520nm）、藍光（λ = 473nm）三種不同的激光耦合為單個激光束。此外，薄膜鈮酸鋰是通過濺射沉積工藝制備的，而傳統的方法則是通過將塊體鈮酸鋰粘附到襯底上制備的。濺射沉積的薄膜鈮酸鋰有利于大批量生產。上述研究成果以“Visible light red, green, and blue multiplexer by sputter-deposited thin-film lithium niobate”為題發表于Advanced Photonics Nexus期刊。
為了利用薄膜鈮酸鋰制造RGB多路復用器，研究團隊選擇了多模干涉儀（MMI）。因其體積小、損耗低、帶寬寬、易于制造等優點，多模干涉儀已被廣泛應用于紅外激光波導的濾波器、分光器、傳感器和耦合器。這一能力被擴展至RGB多路復用器的設計中。

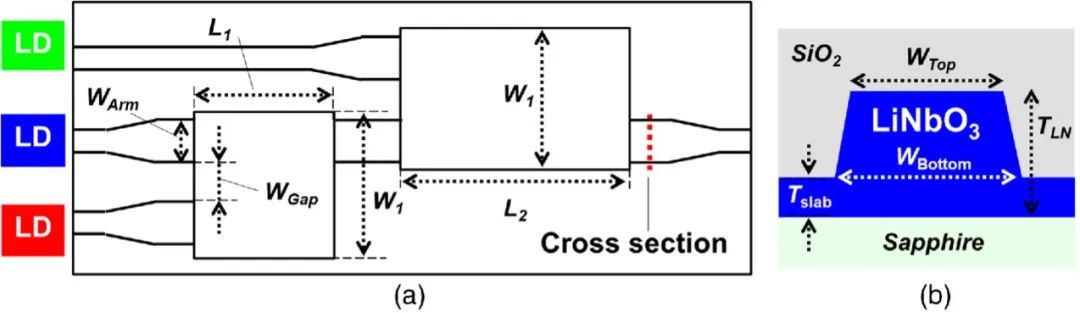

基于自成像理論，研究團隊利用Photon Design 公司的FIMMWAVE軟件設計了RGB多路復用器。圖1顯示了由兩個多模干涉儀（MMI）構成的RGB多路復用器示意圖。在此設計中，紅色和藍色光束在第一個MMI多路復用器上耦合，而綠色/紅色和藍色光束在第二個MMI多路復用器上耦合。自成像理論用于最大限度地減少耦合損耗。
圖1 基于濺射沉積的薄膜鈮酸鋰RGB多路復用器示意圖
為了使RGB多路復用器適配于可見光波段的鈮酸鋰調制器，研究團隊設計了一種脊波導結構。波導層厚度（TLN）和板層厚度（Tslab）分別設定為0.7 μm和0.1 μm。
輸出效率通過調整多模干涉儀（MMI）波導的長度來優化。研究團隊對設計進行了優化，以盡量減少RGB波長的MMI損耗和長度。
不同于傳統的塊體鈮酸鋰（bulk-LN）鍵合工藝，本研究采用射頻濺射沉積法來制備RGB多路復用器。在濺射過程中，以Ar離子氣體對LiNbO?靶材進行濺射，同時向?yàn)R射腔體中引入O?氣體。為了獲得結晶質量好的薄膜鈮酸鋰，在沉積過程中將藍寶石（Al?O?）（001）晶向襯底加熱至650°C。隨后，利用物理Ar離子刻蝕技術制備出脊形波導結構，并通過濺射工藝沉積二氧化硅（SiO?）作為包層材料。

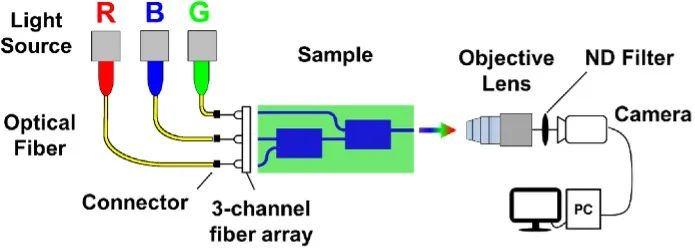

圖2顯示了用于測量濺射沉積的薄膜鈮酸鋰RGB多路復用器的測量系統。“紅光、綠光、藍光”這三種可見光激光的波長分別為“638 nm、520 nm、473 nm”。激光通過三通道光纖陣列耦合進入RGB多路復用器，RGB多路復用器的輸出則通過100倍物鏡進行觀察。使用中性密度濾光片和相機將物鏡獲取的圖像傳輸至個人計算機進行記錄。
圖2 RGB多路復用器測量系統示意圖

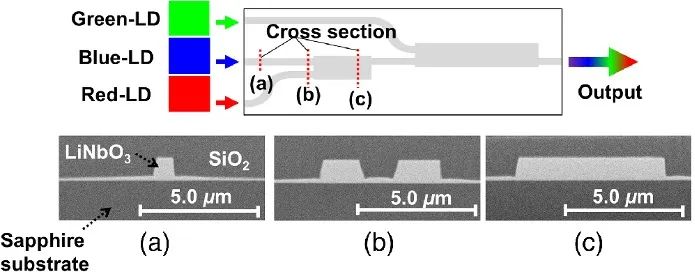

圖3展示了RGB多路復用器的截面圖像，該圖像通過掃描電子顯微鏡（SEM）獲得。雖然鈮酸鋰波導的側壁存在輕微的不對稱現象，但其影響較小，對于對稱或非對稱波導而言，插入損耗（IL）均小于1%。這種不對稱性可能源于離子刻蝕過程中波導內外側周邊的加工差異。
圖3 RGB多路復用器樣品示意圖

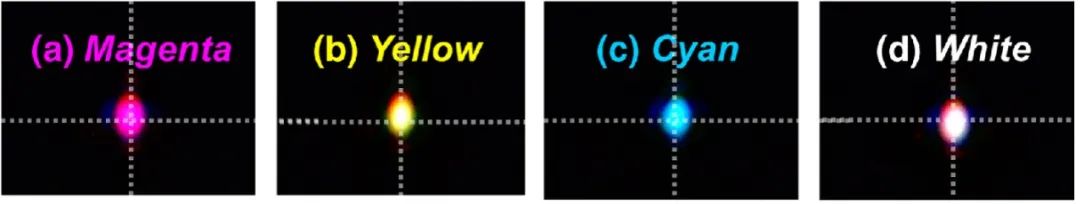

使用圖2所示的測量系統提取了輸出圖像和光功率。圖4展示了雙色和三色復用的輸出圖像。如圖4a所示，成功生成了由紅色和藍色組合而成的洋紅色。同樣地，如圖4b所示，由紅色和綠色組合而成的黃色也被成功生成；而綠色和藍色組合則產生了青色，如圖4c所示。因此，RGB多路復用器成功實現了洋紅、青色和黃色這三種由三原色組合而成的中間色。最后，通過將三原色光全部組合，如圖4d所示，成功生成了白光。圖5為色度圖，該圖顯示通過調節三個激光二極管（LD）中的電流，不僅可以生成上述中間色，還可以實現所有顏色的輸出。
圖4 組合激光通過RGB多路復用器生成的實驗圖像（洋紅色、黃色、青色和白色）

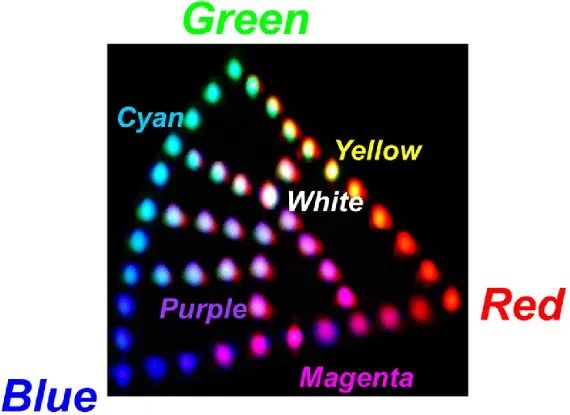

圖5 由“紅光、綠光、藍光”三色激光通過RGB多路復用器所生成的色度圖
綜上所述，這項研究使用薄膜鈮酸鋰制造了一種RGB多路復用器，并通過實驗驗證了其工作性能。“紅光、綠光、藍光”三種不同的激光成功地通過該RGB多路復用器耦合為一束激光。因此，基于薄膜鈮酸鋰實現了一種有源集成光路（Active-PIC），相比于直接激光調制，該方案可實現更高速度和更低功耗的高分辨率激光束掃描。此外，通過濺射沉積制備的薄膜鈮酸鋰有利于實現大規模批量生產。
論文鏈接：
https://doi.org/10.1117/1.APN.4.5.056001
