很多硬件工程師認為畫完P(guān)CB后,不能提供源文件給PCB板廠,要提供GERBER資料給板廠,才會100%按你提供的資料來做。

事實真的是這樣嗎?
某PCB源文件
|
某PCB源文件 |

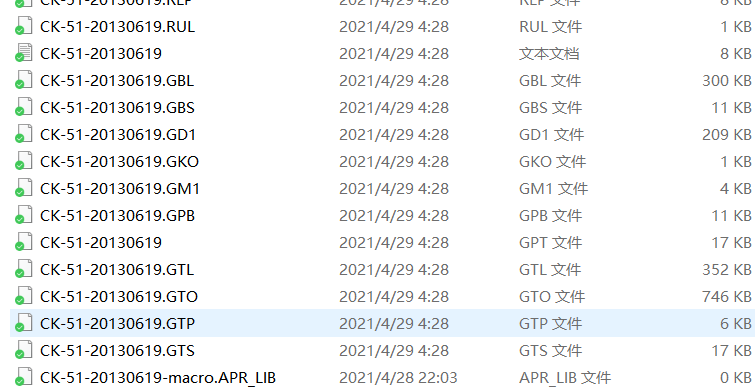

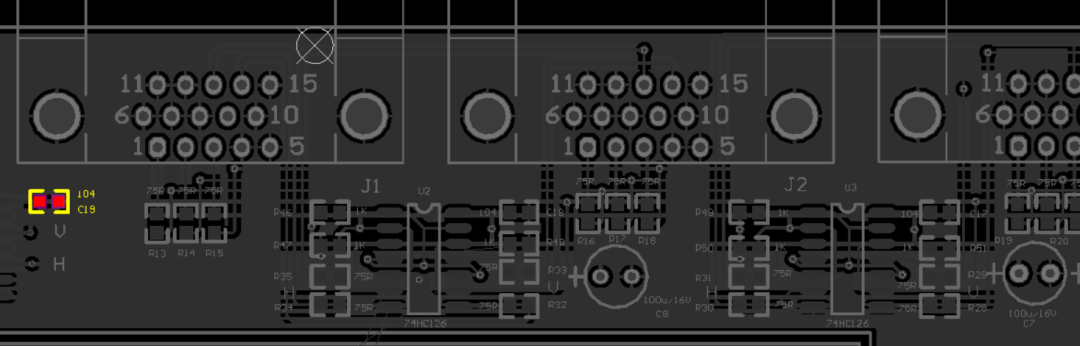

PCB源文件轉出來的GERBER文件
|
某PCB文件轉成的GERBER資料 |
只能說,是這樣認為的工程師還是太年輕,沒有遇到過什么坑。對提供GERBER資料后續到底是怎么處理可能沒有一個真正底層上的理解。
首先,確實提供GERBER文件是可以讓板廠大概率是以你發的資料來做,你的GERBER資料里面是什么樣的圖形,線條、尺寸等就按什么樣的樣式來制作。

但是事實上,電路板廠收到GERBER資料是要再次處理的,并不是我們理解的直接拿來用。
他們處理什么呢?
比如當你的PCB設計存在一些不規范的問題,或相關參數超出他們工藝制程的時候,這個時候很有可能板廠就會在你的GERBER資料上進行調整。
比如,當工程發現你設計的孔徑都是0.2MM,而板廠工程根據他們板廠的工藝能力和良品率及成本,以及電路板上的的空間情況,確認都可以調成0.25MM,那他們就有可能會直接給你補償?shù)?.25MM的過孔,這樣一般對客戶來說0.25MM過程肯定是優于0.2MM過孔,而板廠制造可靠性也有保障,成本也會低。

記得以前我們有一款6層核心板上面的設計孔徑參數是0.19MM,而板廠補償?shù)搅?.2MM也是為了更好的制造。
再比如,當板廠工程發現你上面有些絲印或位號擺錯,那他們同樣的會優調整,比如絲印文字被硬件工程師放在了焊盤上,板廠工程會幫你移開來;

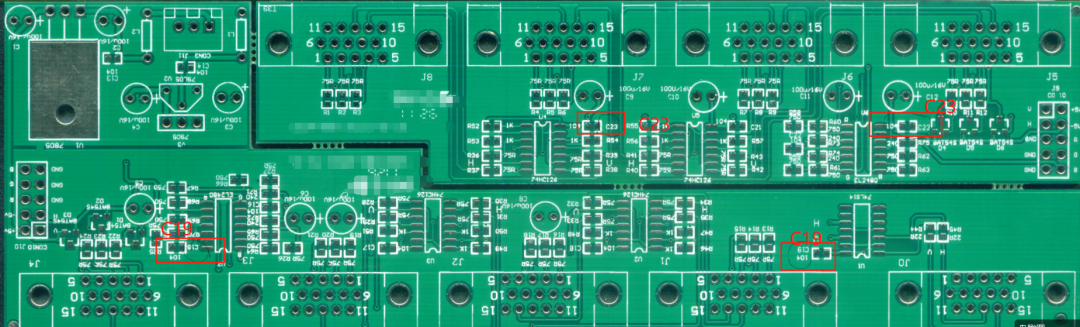

我們做了一批板,在SMT的時候反饋我們?cè)趺匆粋€(gè)板上有2個相同的位號,比如c23有2個,C19有2個,經過核實,實際應該只有一個,后來和板廠確實就是板廠工程在處理GERBER的時候有改動過,但是為什么改,還是不小心改錯了就不得而知,但能證實的就是板廠在處理的時候搞錯了。
我之前寫了一篇非常經典的案例《PCB絲印設計不規范引發的一系列悲劇》,就是關于因?yàn)榻z印設計不規范被板廠工程調整過,而就是這么巧合,又調整錯誤了,導致誤導貼片方向,SMT批量貼反器件的事故。

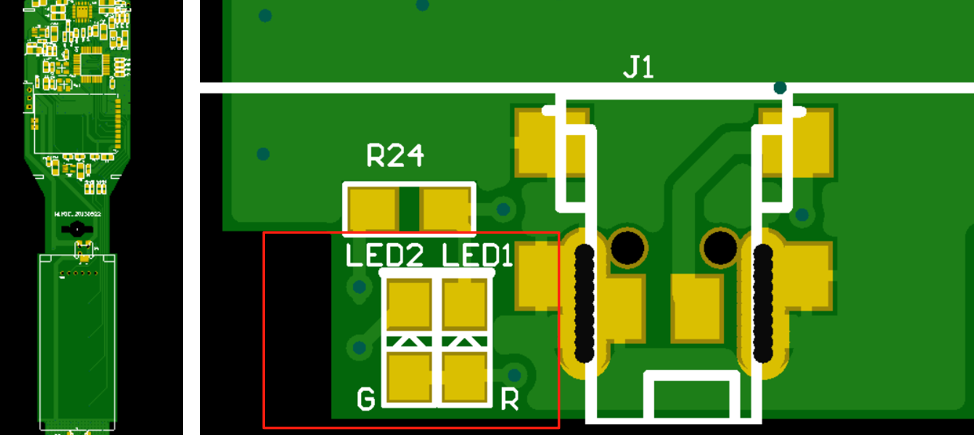

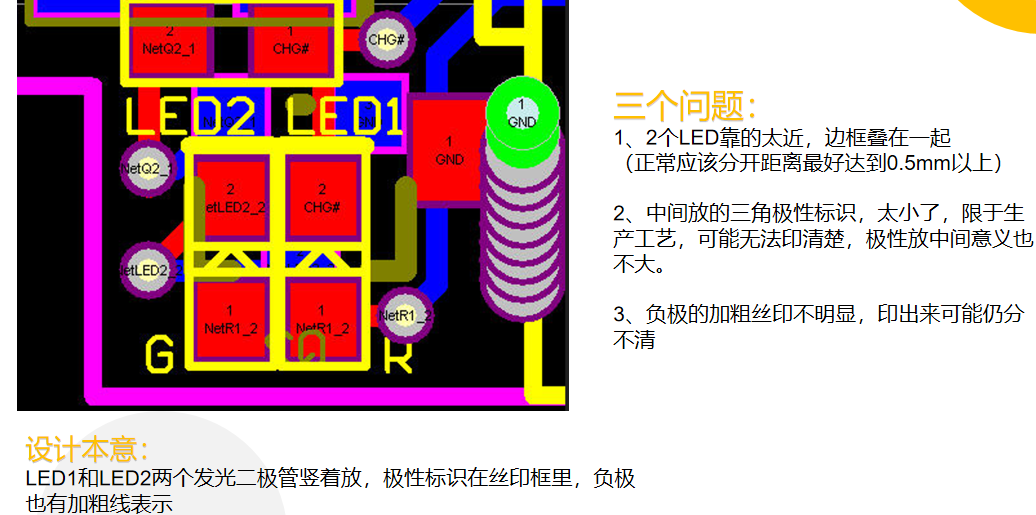

原稿設計是這樣的,2個LED應該是豎著的,但是靠的太近絲印了,很顯然到時PCB制造這里會有問題。

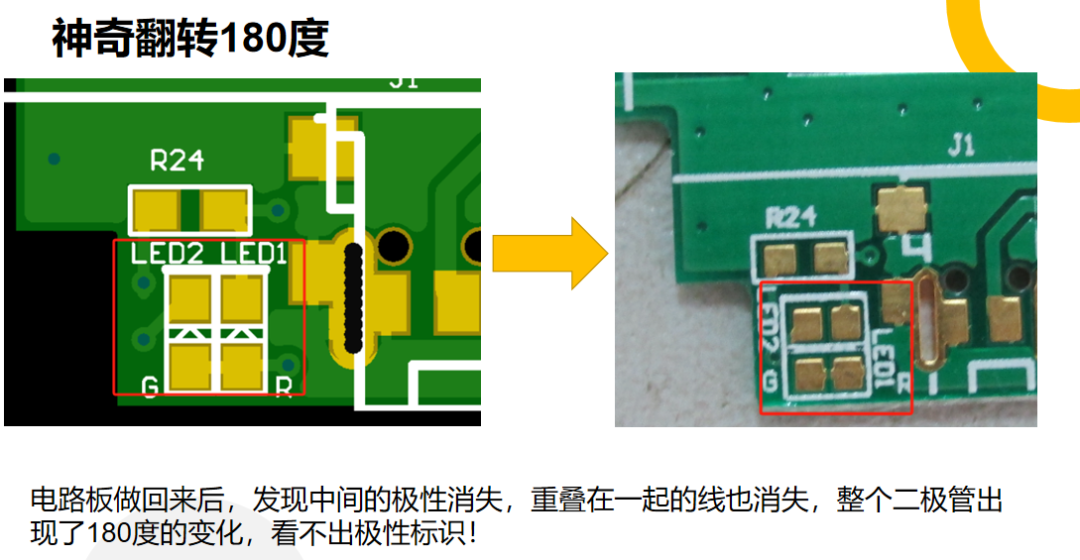

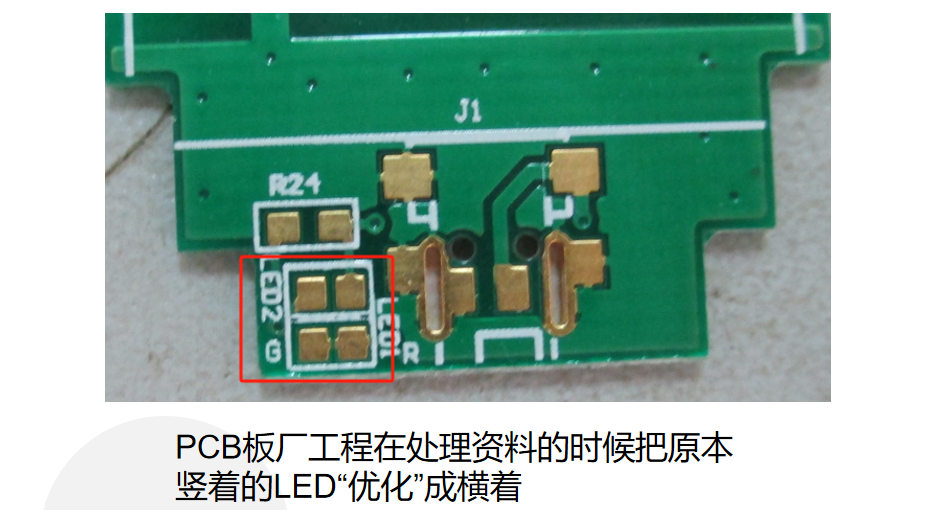

結果PCB板廠工程在處理資料的時候因?yàn)閮?yōu)化了絲印,把這個原豎著放的LED絲印“變成了”橫著放。

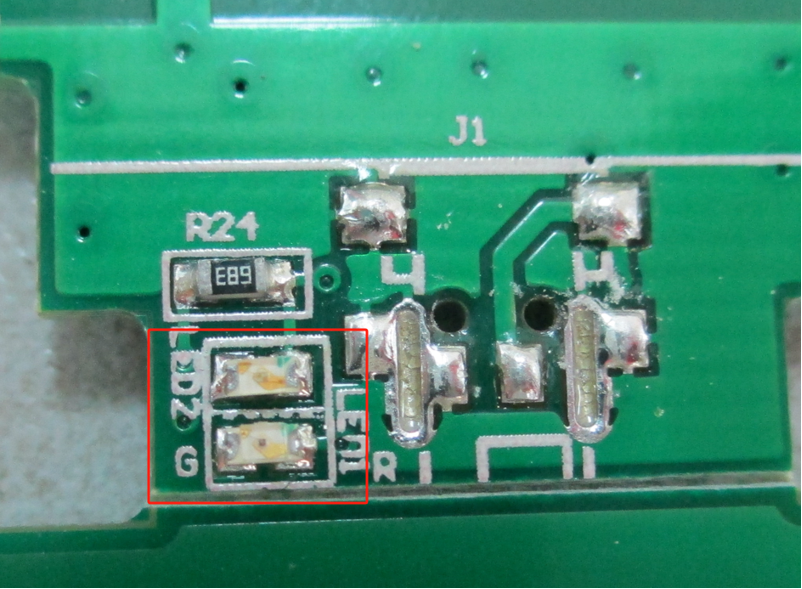

最后,批量貼片,SMT廠也神奇的貼成了橫向。后面可想而知,3000個批量全部返工。
雖然設計 板廠 SMT制造都有責任,但你說這個問題是不是和工程更改了GERBER資料也脫不了干系?
從原則上來說,GERBER資料是怎么樣,那板廠就怎么處理,如果需要?jiǎng)尤魏蔚胤?,哪怕再?jiǎn)單,都要發EQ問題客戶。
但是在實際操作中,如果什么簡單的都要發EQ問題,那這個一來一回可能2天沒了,效率影響較大。所有對于一些中小板廠或管理不是非常嚴格的板廠,工程師在處理的時候會根據自己的經驗來判定到底要不要改,或者改完后到底要不要讓客戶來確認。
比如有些問題很明顯,就是位號放在了焊盤上,工程看到了就直接移開在邊上就好了,基本根本不用問題客戶,或者一些設計也很明白客戶的意思。
或者一些器件位號明顯重疊放在一起,板廠工程就會好心的幫你移開來。
孔徑優化大點對客戶通流能力強,自己也好制造,也可能不會去問題客戶了。
但是對于特別大的板廠,他們不管任何動作都會發EQ郵件告訴你,某個調整稍微有點風險,甚至要你自己來修改再重新發GERBER資料給他們都是有可能
1.怕的就是工程沒有真正理解客戶的意圖,用自己的經驗想當然了,比如客戶就是想驗證一下這個“錯誤”設計,結果板廠工程發現了給你改回“正確”來了。
2.在優化調整過程中,“手抖”了,結果就是把簡單的問題改出錯了(比如上面發光二極管絲印問題)或者把原本重疊的一些器件位號再移開過程中不小心給刪除了了,甚至修改了。
相信大家對電路板廠對于GERBER資料的處理到底是怎么回事,就該明白了。
當然,還有那一類,客戶給的資料就算有明顯的問題,也不和你說,你怎么發我就怎么做。

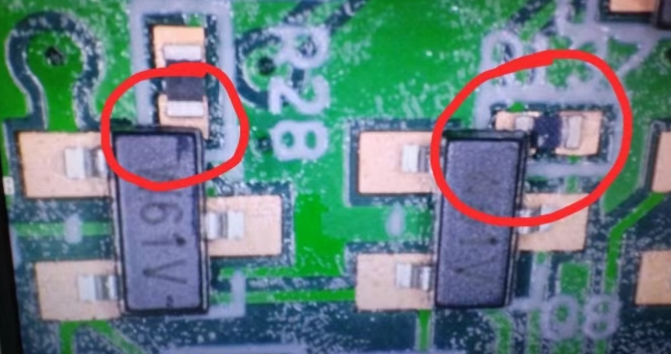

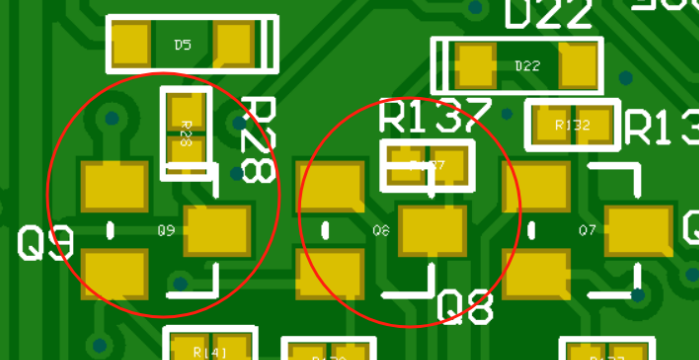

如上,三極管和電阻都快重疊了。

在貼片的時候才發現這個問題。
但是有的時候工程師感覺板廠發的EQ問題簡直是在浪費時間,甚至?xí)磫?wèn),你看到明顯的問題,怎么還來問我,幫我修改不就好了嗎?
話說,你喜歡哪一類電路板工程處理資料風格?
