隨著摩爾定律的持續推進，先進微電子器件的特征尺寸已進入納米尺度，三維集成、寬禁帶半導體等新技術廣泛應用，導致功率密度急劇攀升，熱管理成為制約器件性能與可靠性的核心瓶頸。
本報告基于ICEPT2025(8月7日，上海)Andrew A.O. Tay博士的權威論述，系統性地分析了當前微電子器件熱分析領域面臨的核心挑戰，深入剖析并對比了紅外熱成像（IRT）、熱反射測溫（TRT）與顯微拉曼測溫（μRaman）等主流技術的原理、優勢與局限性。報告重點闡述了瞬態熱分析技術在失效分析、界面熱阻表征、薄膜熱導率測量以及多層結構缺陷定位中的關鍵應用，并介紹了熱分析技術在5G/6G天線封裝電磁場表征中的前沿進展。最后，報告對各類技術進行了綜合對比，并展望了未來發展趨勢。

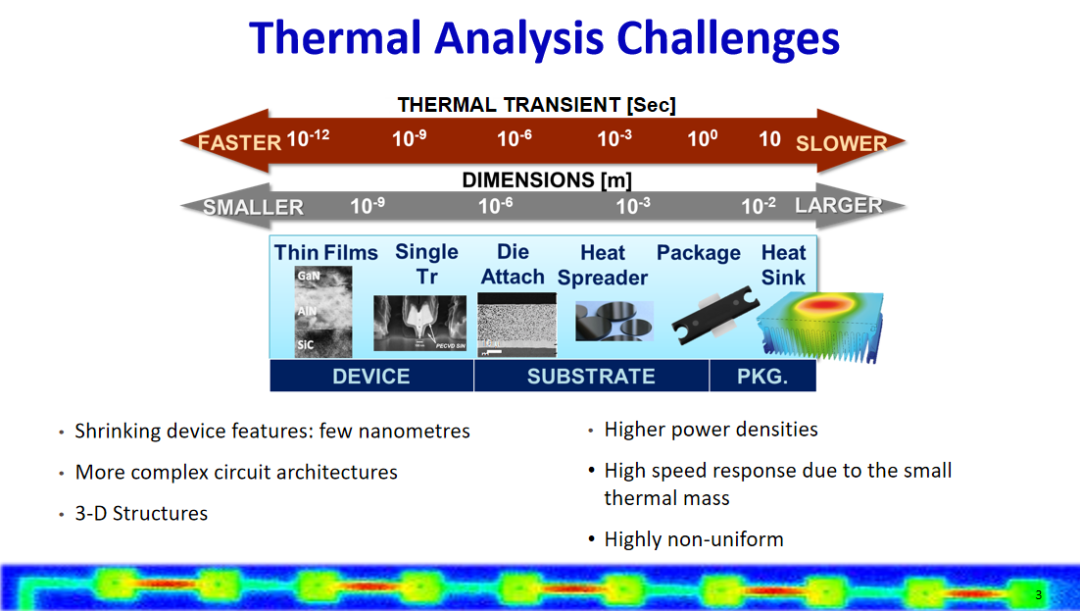

微電子技術的飛速發展正將器件推向物理極限。所現代器件在尺寸與時間尺度上均呈現出極端化趨勢：特征尺寸縮小至數納米，而熱瞬態響應時間快至皮秒（10?12秒） 量級；與此同時，復雜的3D架構和更高的功率密度使得熱流分布高度非均勻。這種尺度與功率的悖論對熱分析技術提出了前所未有的要求：必須具備極高的空間分辨率以捕捉納米級熱點，同時具備極快的時間分辨率以跟蹤微秒乃至納秒級的溫度瞬變。

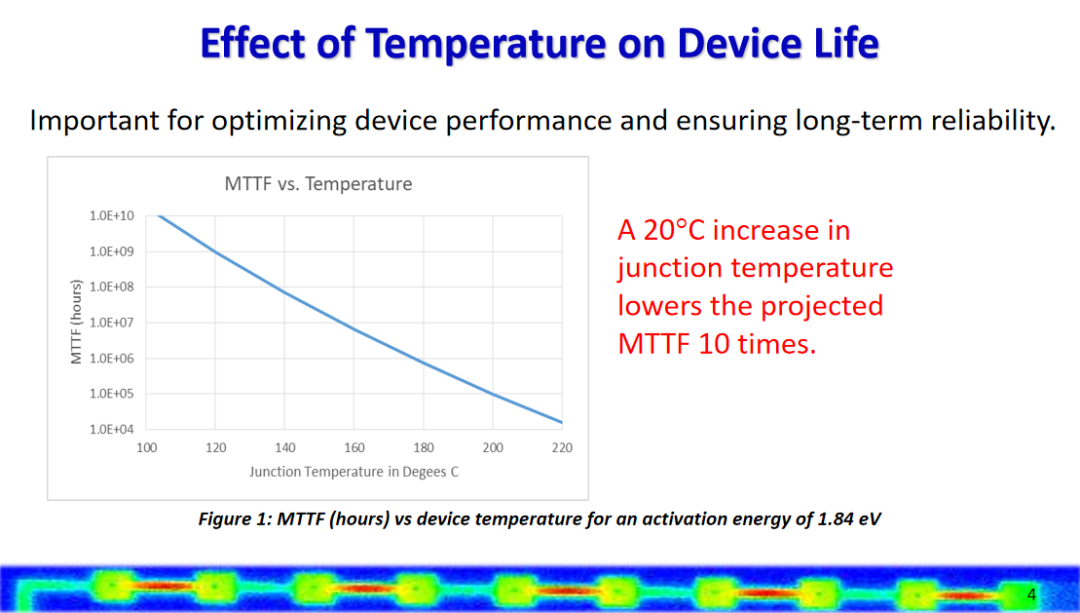

溫度對器件可靠性的影響是致命性的。器件的平均無故障時間（MTTF）與結溫呈指數關系。結溫每升高20°C，MTTF將下降約一個數量級（10倍）。這一嚴峻現實意味著，準確測量和控制溫度已不再是單純的性能優化問題，而是關乎產品壽命與可靠性的生死線。因此，發展高精度、高分辨率的熱分析技術與失效分析方法，對于先進微電子器件的設計、制造與測試具有至關重要的意義。

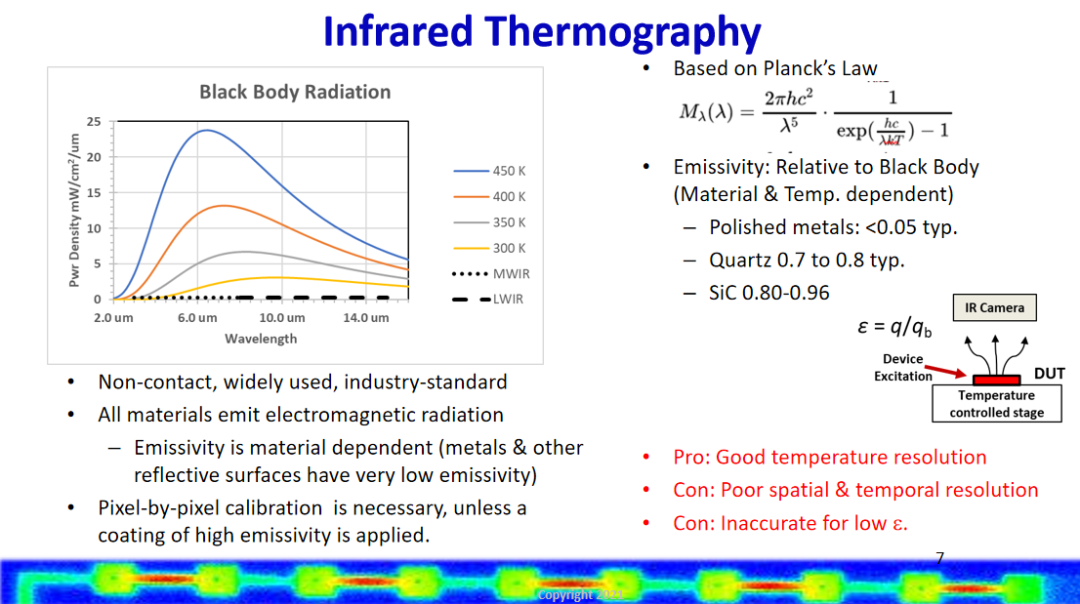

IRT技術基于普朗克黑體輻射定律，通過探測器件表面發射的紅外輻射能量來反演溫度。其優點是非接觸、寬場成像、技術成熟且溫度靈敏度高（可達0.02K）。然而，其致命弱點在于強烈依賴于表面的發射率（ε）。拋光金屬的發射率極低（ε < 0.05），而SiO?、SiC等介質的發射率較高（0.7-0.96）。對于低發射率表面，測量誤差巨大，通常需要通過噴涂高發射率涂料進行校準，但這會引入額外的熱阻并可能污染器件。

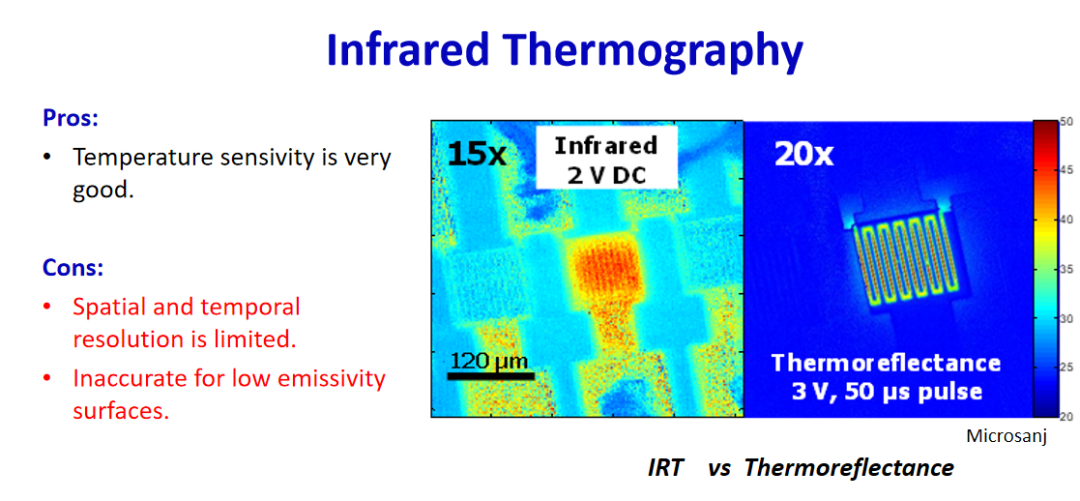

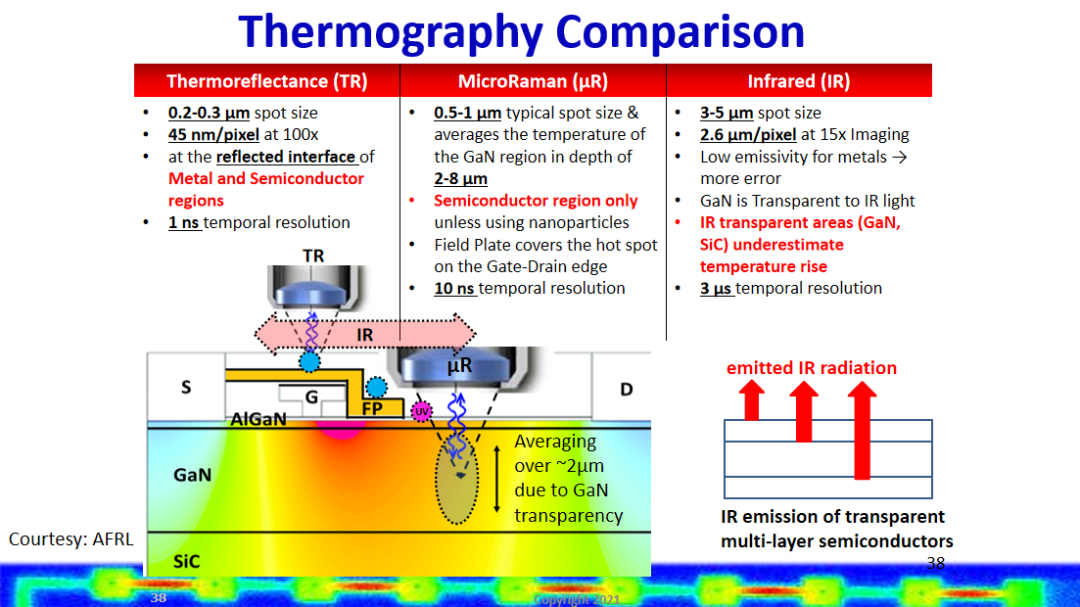

此外，受限于紅外光的衍射極限和探測器像素尺寸，傳統IRT的空間分辨率通常僅為3-10μm，時間分辨率約為微秒級，難以滿足當今納米器件的要求。其對比圖像清晰地展示了IRT的局限性：在一個施加2V直流電壓的器件上，使用15倍物鏡的IRT圖像幾乎無法分辨出任何細節；而相比之下，TRT在3V、50μs脈沖條件下使用20倍物鏡，能夠清晰地顯示出精細的熱點分布。

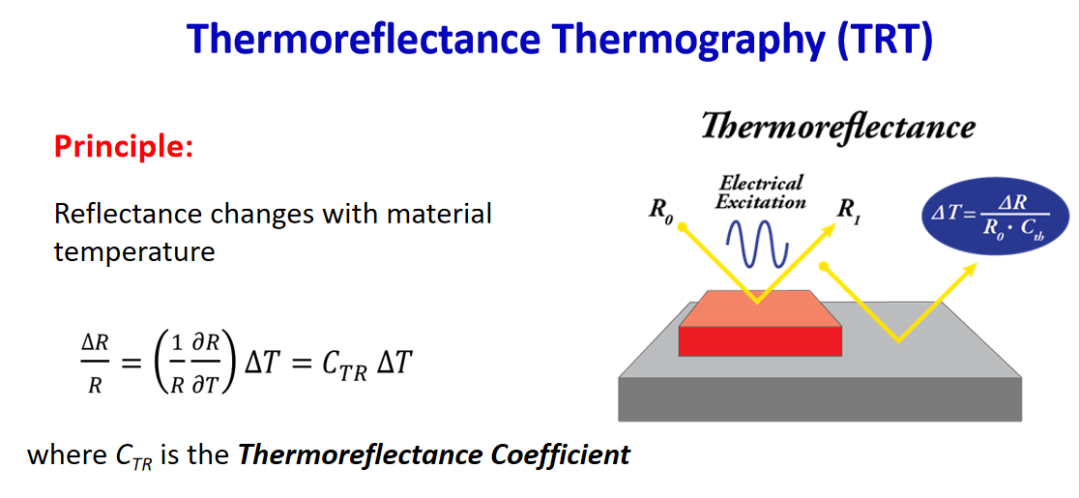

TRT是一種基于光學反射率溫度系數的尖端技術。其物理原理：材料表面的反射率R會隨溫度T變化，其相對變化量ΔR/R與溫度變化ΔT成正比。

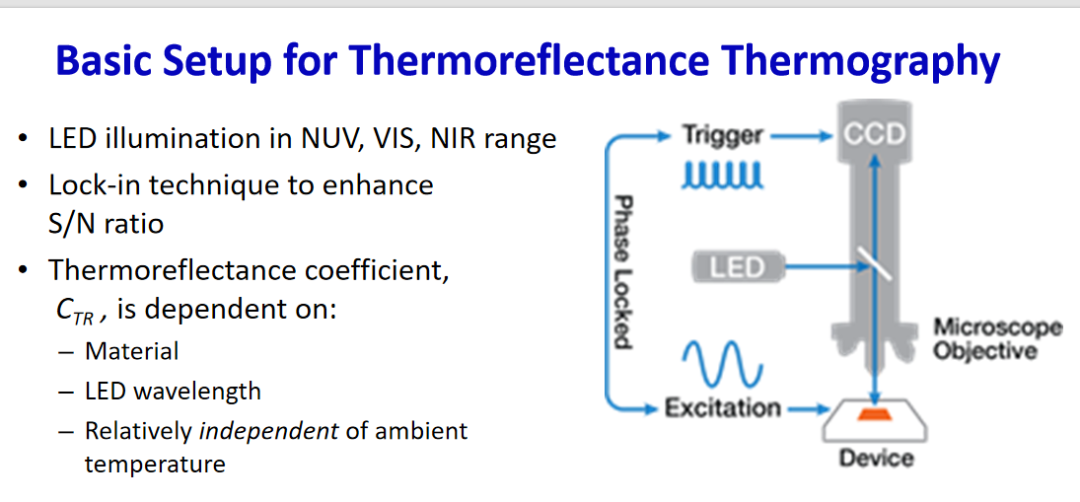

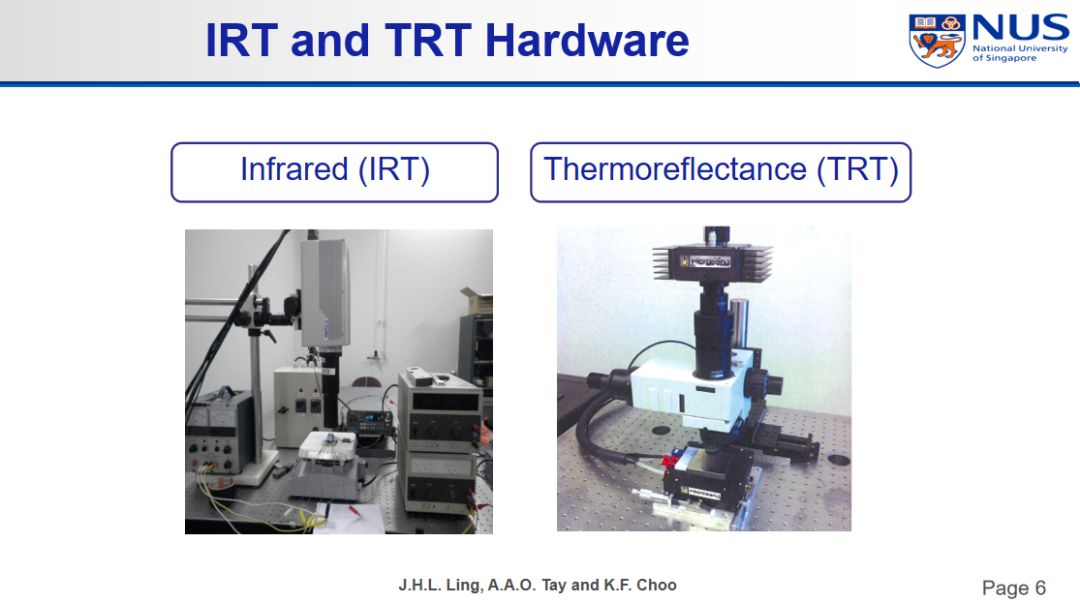

TRT系統的基本設置通常包括一個可調波長LED光源、一個顯微鏡物鏡、一個高靈敏度相機（CCD, CMOS, EMCCD或InGaAs）以及鎖相放大器。器件由電脈沖激發，相機的采集與激發源同步，通過鎖相技術極大地提升信噪比，從而能夠檢測到極其微弱的反射率變化。

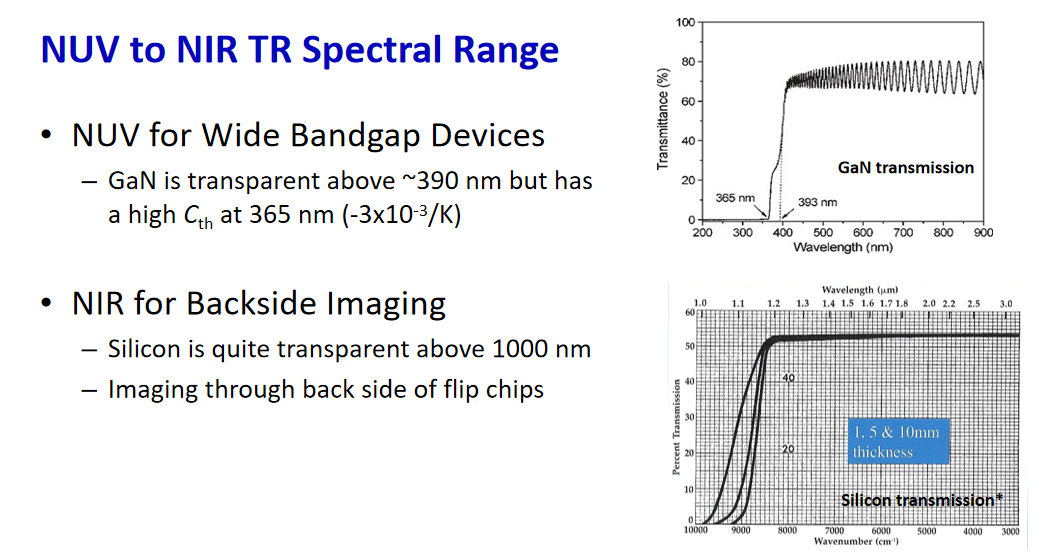

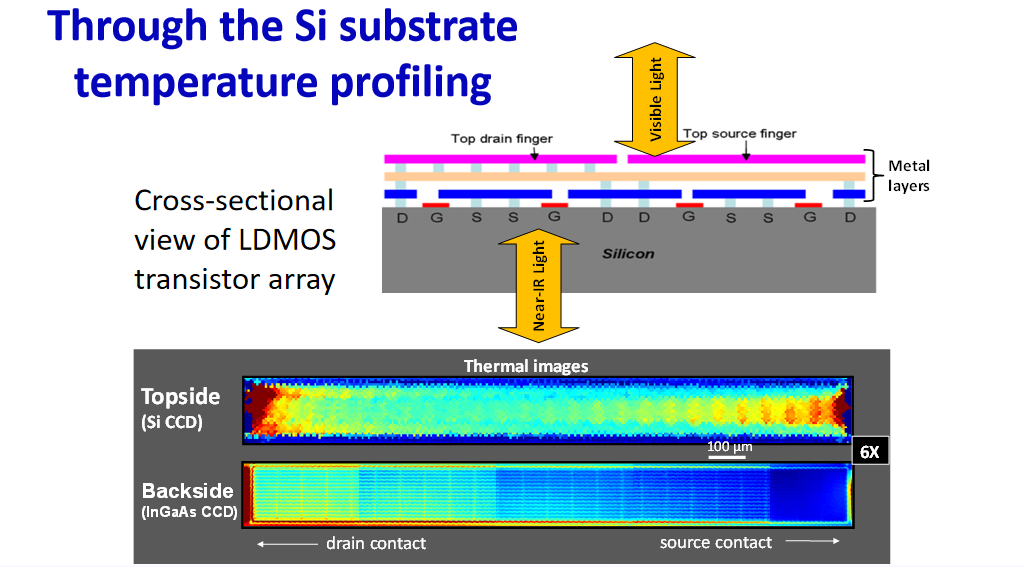

TRT技術的最大優勢在于其極高的空間分辨率（< 0.3 μm）和時間分辨率（可達0.8 ns），使其能夠清晰捕捉納米尺度器件的瞬態溫度場。現代TRT系統具備從近紫外（NUV，365 nm）到近紅外（NIR，1300 nm）的寬光譜探測能力。不同波段有不同應用：NUV波段（365 nm）對GaN等寬禁帶半導體具有高的TR值，而NIR波段（>1000 nm）可以穿透硅襯底，實現對倒裝芯片（Flip-Chip）從背面的熱成像。
· 顯微拉曼測溫技術（μRaman）
μRaman技術利用拉曼散射光的頻率位移與溫度之間的依賴關系來測量溫度。其優勢在于能夠提供深度方向的信息，理論上可以實現三維溫度分布的測量。然而，它是一種點掃描技術，需要逐點測量來構建溫度圖，速度很慢。其空間分辨率在橫向（xy）為0.5-1μm，在縱向（z）為2-8μm，這意味著它在深度方向上的測量結果是體積平均值。此外，拉曼頻移也會受到機械應力的影響，在實際應用中需要復雜的方法來分離溫度和應力的效應。

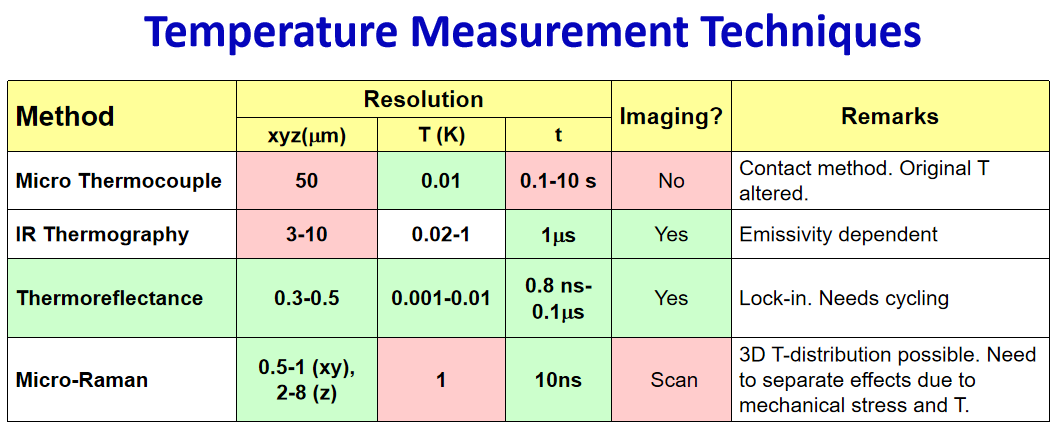

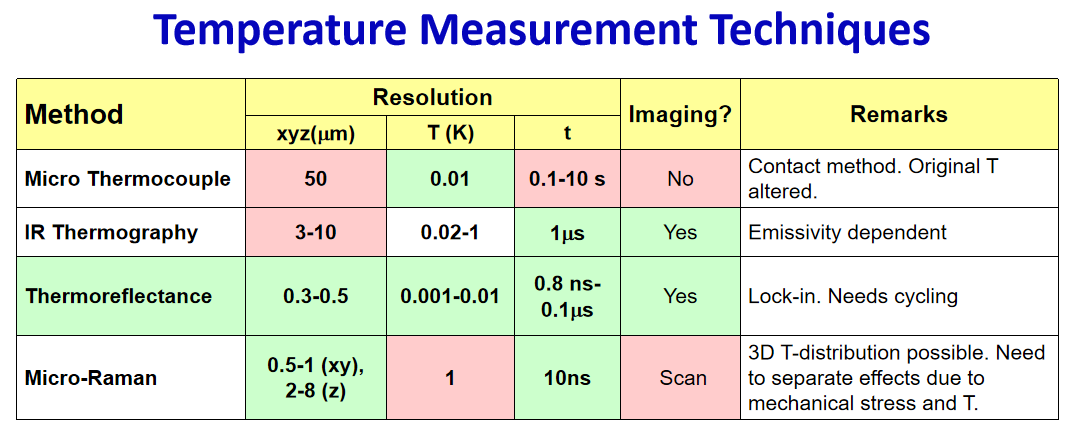

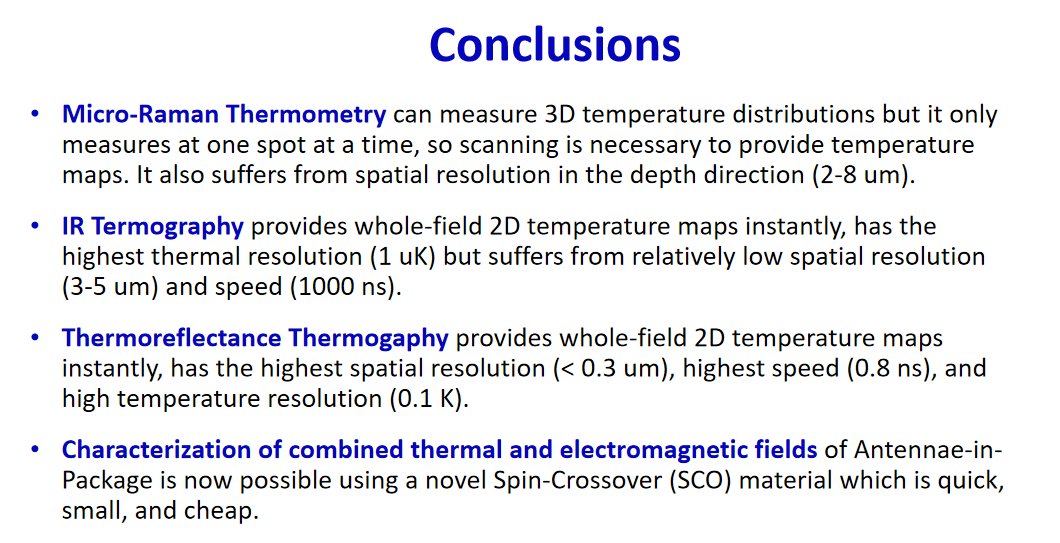

通過對以上三大技術進行總結：μRaman可測3D溫度分布，但需掃描，速度慢，深度分辨率有限。IRT可瞬間獲得全場2D溫度圖，熱靈敏度最高（1 mK），但空間分辨率（3-5μm）和時間分辨率（1μs）較低。TRT可瞬間獲得全場2D溫度圖，具有最高的空間分辨率（<0.3μm）、最高的時間分辨率（0.8ns）和很高的溫度分辨率（0.1K）。

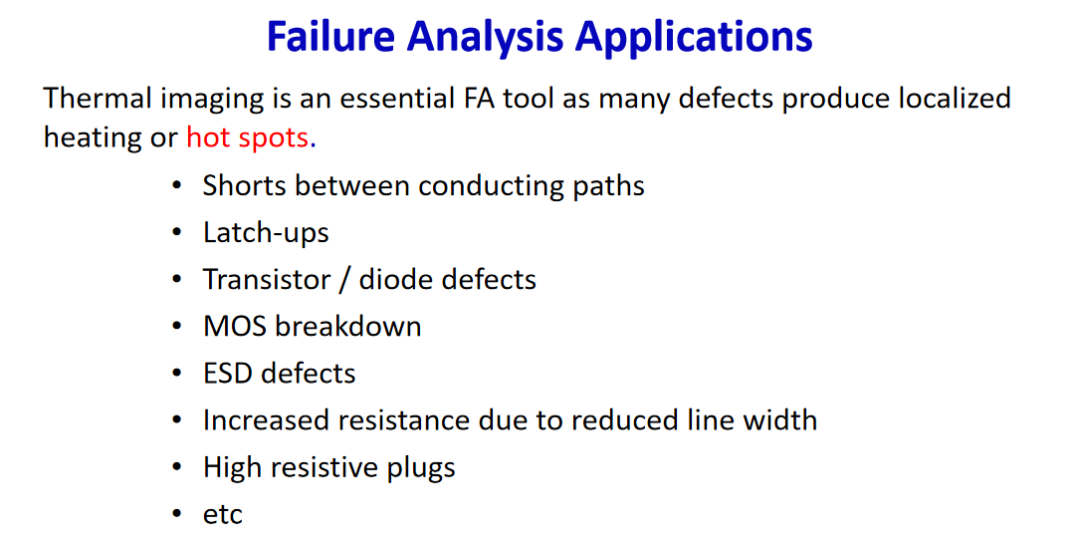

熱成像是失效分析中不可或缺的工具，因為絕大多數電子缺陷都會導致局部功耗增加，從而產生熱點（Hot Spot）。這些缺陷包括：導線短路、閂鎖效應（Latch-up）、晶體管/二極管缺陷、MOS擊穿、ESD損傷、因線寬變窄導致的電阻增大、高阻接觸孔等。
· 高空間分辨率的重要性

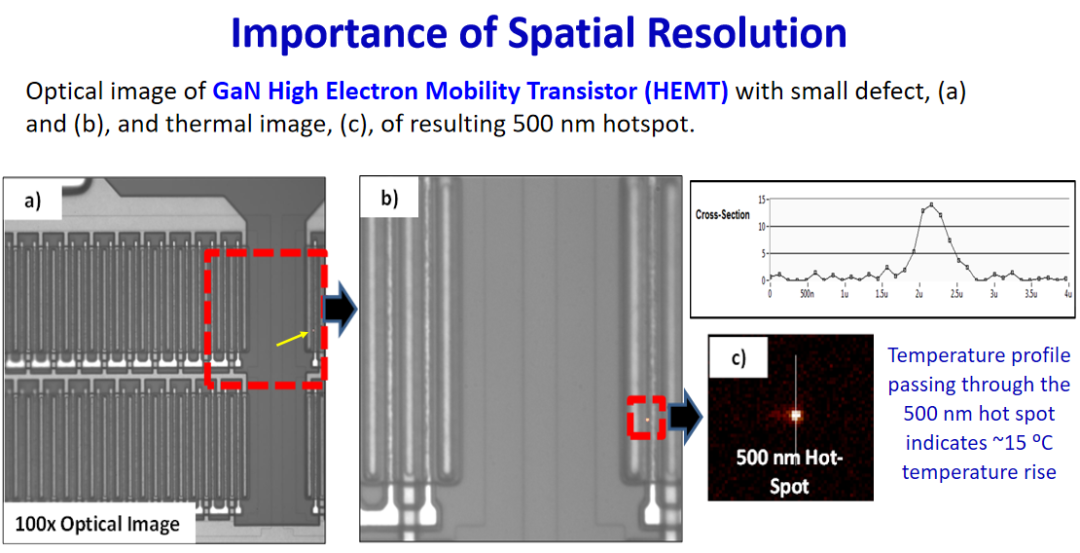

失效分析往往要求定位微小的缺陷。一個典型案例如下：一個GaN高電子遷移率晶體管（HEMT）上存在一個微小的缺陷（圖a,b），導致了僅500納米（nm） 大小的熱點（圖c）。如此微小的熱點，只有TRT等具備亞微米空間分辨率的技術才能清晰捕捉。該頁的溫度曲線圖顯示，穿過該500nm熱點的溫度升高了約15°C。
許多故障只在瞬態過程中出現，穩態下無法觀測。如下圖展示了一個令人震驚的例子：一個器件在28V、300mA（功率密度2.19W/mm）的脈沖條件下，在418 ns時出現了一個強烈的溫度尖峰，但在3.9 μs后的熱圖像中，該尖峰已完全消失。如果測溫技術的時間分辨率不足，就會完全錯過這一關鍵的瞬態過熱現象，導致無法定位間歇性故障。
· 案例分析：邏輯IC中的閂鎖效應

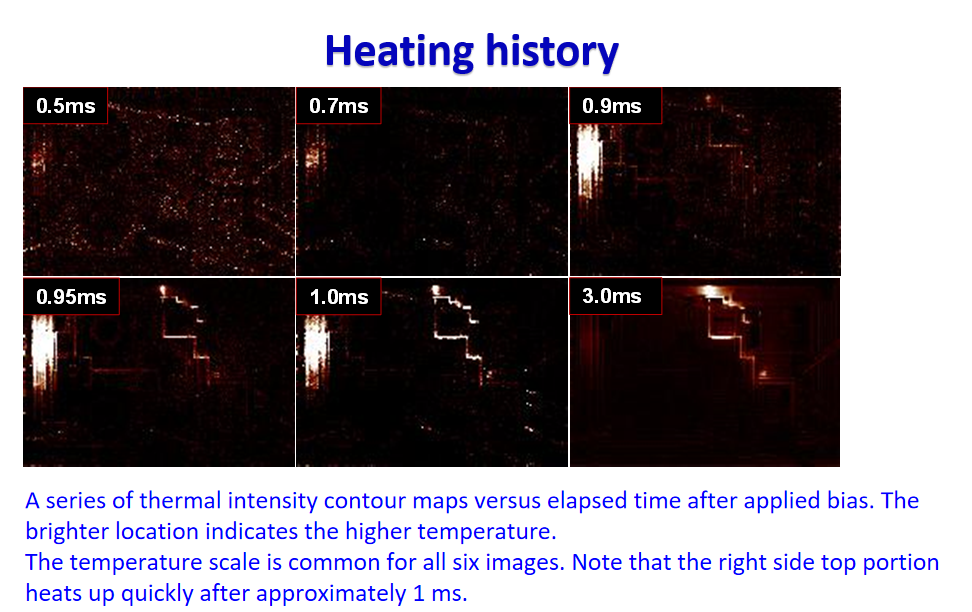

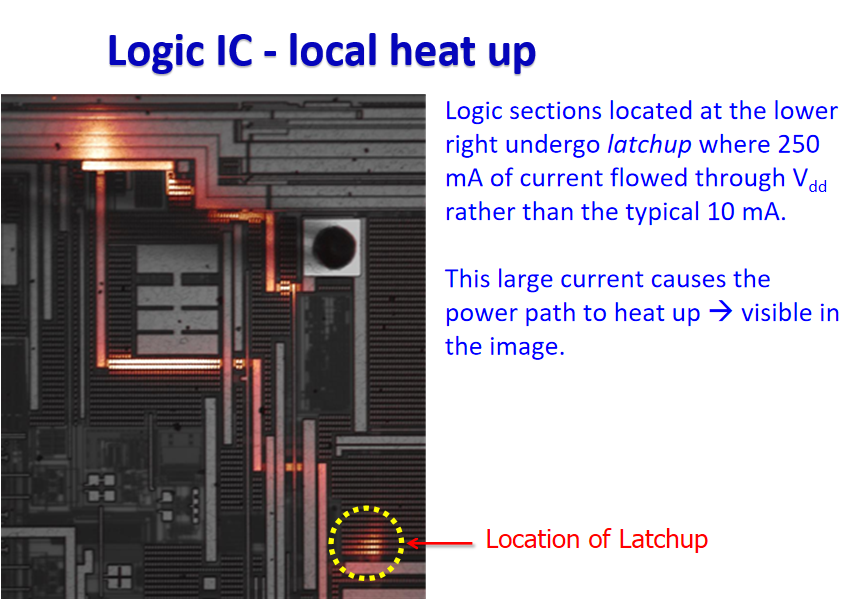

利用TRT進行失效分析的典型案例。研究人員對一顆解封裝的邏輯IC施加偏壓，并在一系列時間點（0.5ms, 0.7ms, 0.9ms, 0.95ms, 1.0ms, 3.0ms）捕獲其熱強度等高線圖。圖像清晰顯示，在約1ms后，芯片右上角區域迅速發熱。進一步分析確定，該區域發生了閂鎖效應（Latch-up），導致流過Vdd的電流從正常的10mA激增至250mA。這股大電流使得電源通路劇烈發熱，從而在熱圖像中清晰顯現。
與傳統穩態測試相比，瞬態熱分析具有顯著優勢：避免器件過熱，短脈沖測量可防止器件在測試過程中因持續加熱而損壞；提高精度避免了穩態下向環境的熱損失，測量更接近器件的真實發熱。信息量豐富，從一條溫度瞬態響應曲線中可以提取出結構函數，用于分析熱容和熱阻的分布。表征材料特性上可用于測量界面熱阻、薄膜熱導率等。

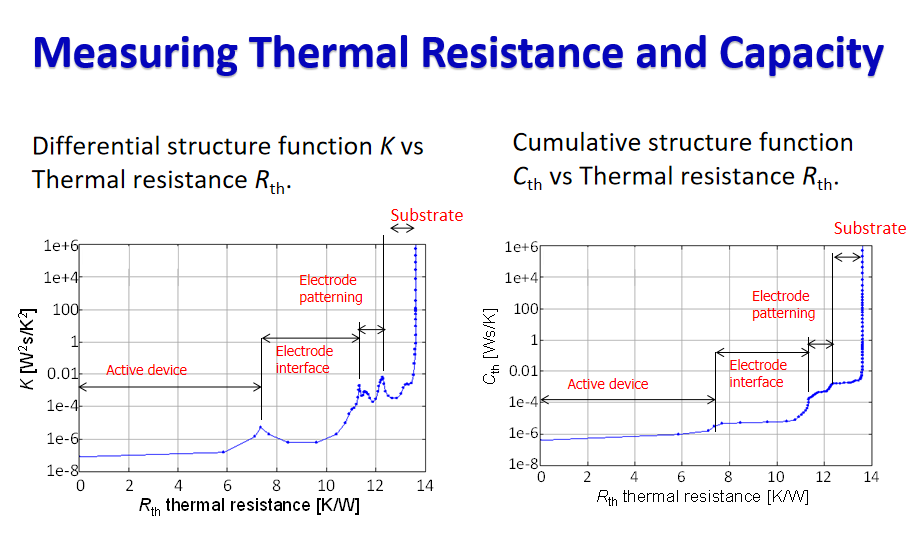

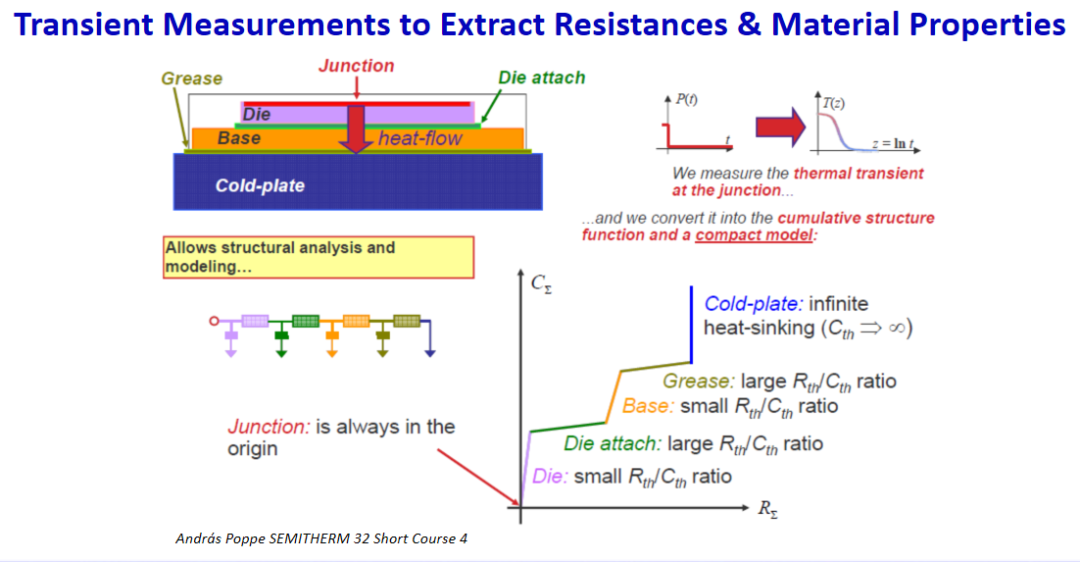

瞬態測試的核心是結構函數分析法。如下圖所示，對一個由結（Junction）、芯片（Die）、芯片貼裝（Die Attach）、基座（Base）、導熱膏（Grease）和冷板（Cold-plate）組成的封裝結構施加一個加熱功率階躍，并測量結溫的瞬態響應。通過數學變換，可以將溫度響應曲線轉換為累積結構函數（Cumulative Structure Function） 或微分結構函數（Differential Structure Function）

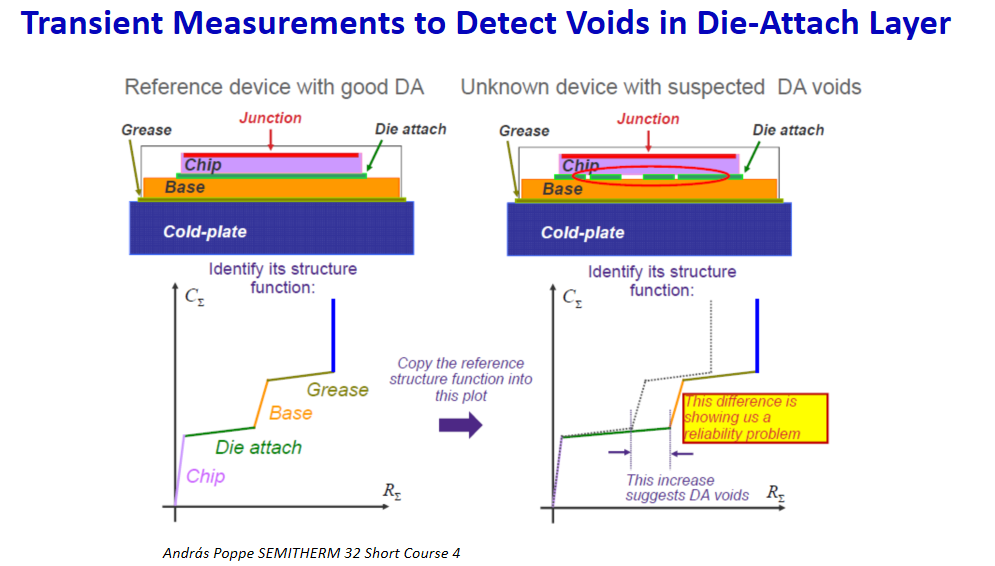

結構函數曲線上的平臺代表熱阻，陡升代表熱容。不同材料層因其熱阻/熱容比不同，在曲線上會呈現不同的特征。通過分析這些特征，可以構建出系統的緊湊熱模型，并識別出各層的熱阻和熱容。通過對比良品和不良品（懷疑芯片貼裝層存在空洞）的結構函數，可以清晰地看到不良品在芯片貼裝層對應的熱阻顯著增大，從而診斷出可靠性問題。

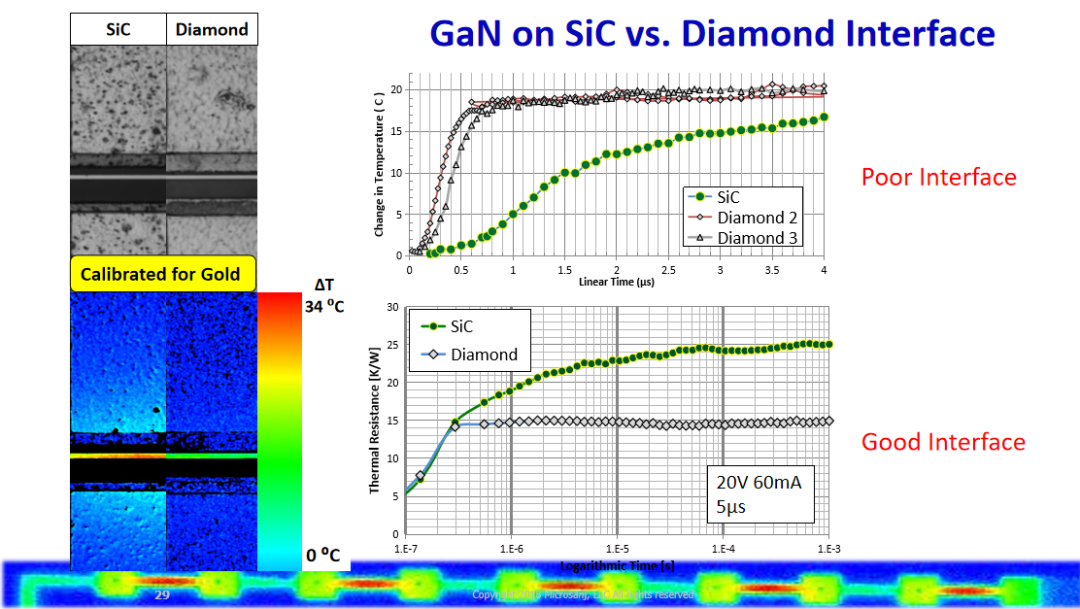

瞬態熱分析在表征先進界面材料中的應用上，研究人員比較了GaN HEMT生長在SiC襯底和金剛石（Diamond）襯底上的性能。瞬態溫度響應曲線清晰顯示，在相同的功率下（20V, 60mA, 5μs脈沖），采用高質量界面工藝的金剛石樣品（Diamond 2, 3）的溫升遠低于SiC樣品和界面工藝差的金剛石樣品（Poor Interface）。

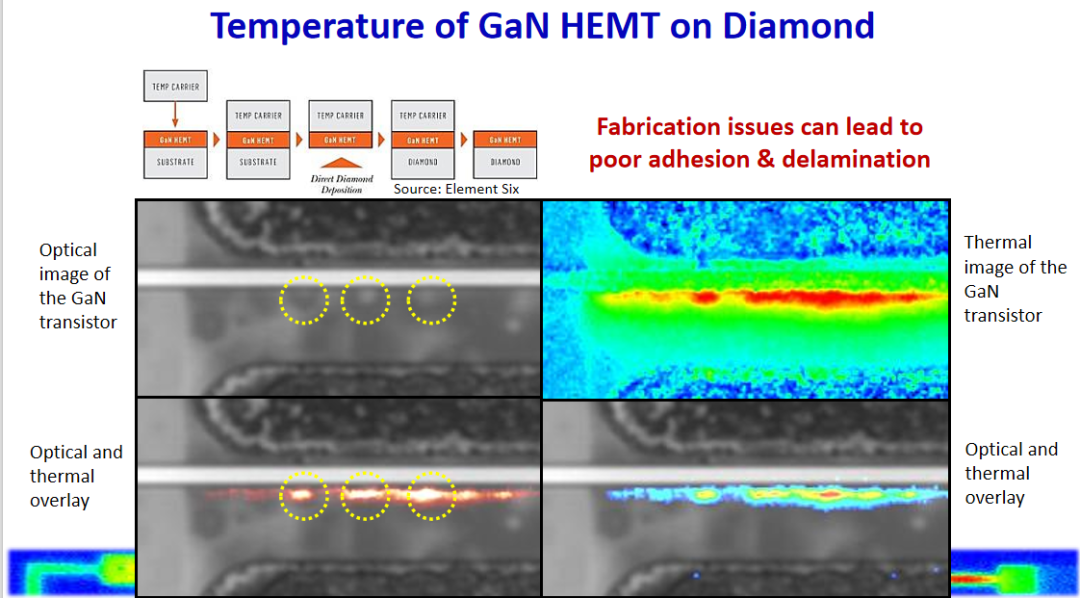

這表明良好的界面結合對于發揮金剛石超高熱導率的優勢至關重要。下圖進一步通過熱成像直觀展示了因制備工藝問題導致的粘接不良和分層，這些缺陷會在熱圖像中表現為異常的熱點。

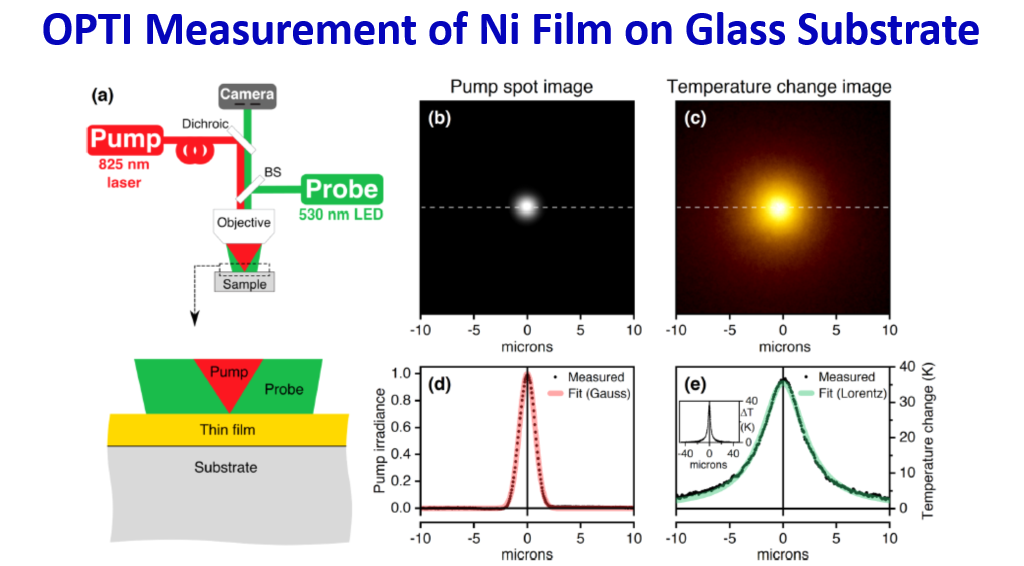

一種稱為光學泵浦熱反射成像（OPTI） 的先進技術，用于測量納米薄膜的熱導率。其原理是：使用一束聚焦的激光（泵浦光）瞬時加熱薄膜表面的一個微小區域，然后用另一束光（探測光，通常為TRT）來記錄加熱后表面的溫度分布。通過有限元分析（FEA）建立熱模型，并調整模型中的薄膜熱導率參數，使得模擬的溫度分布與實驗測量結果達到最佳匹配，從而反推出薄膜的準確熱導率。

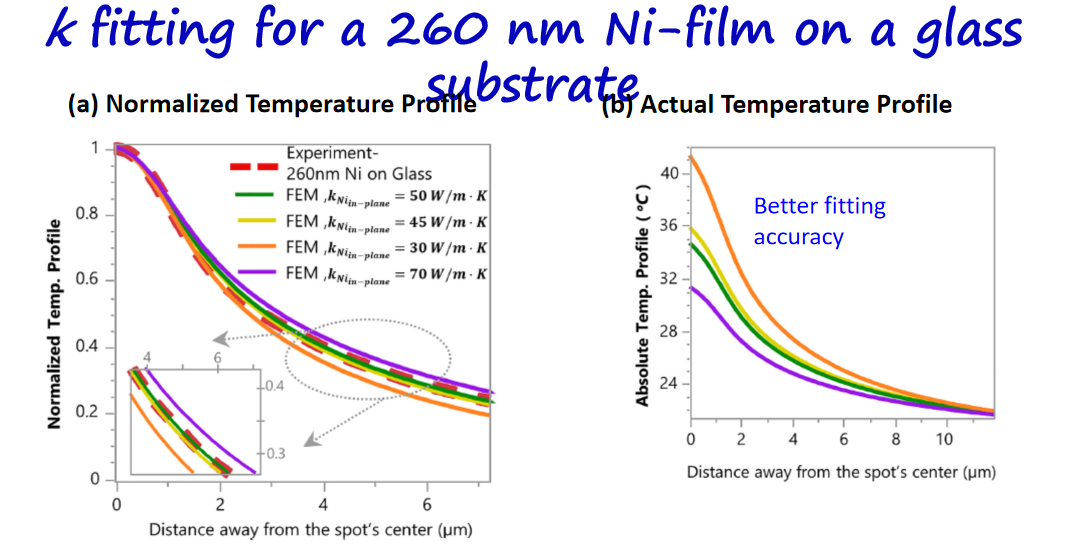

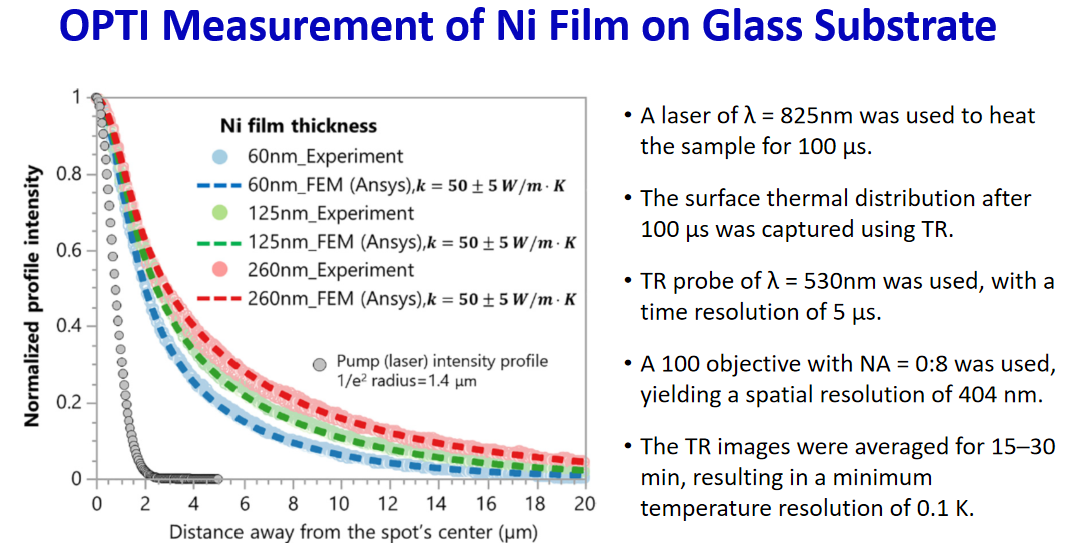

該方法在測量玻璃襯底上鎳（Ni）薄膜（厚度60nm, 125nm, 260nm）的應用。通過擬合實驗測得的歸一化溫度分布曲線，確定Ni薄膜的面內熱導率約為 50 ± 5 W/m·K。擬合曲線表明，該方法的精度很高，能夠清晰區分出45, 50, 70 W/m·K等不同熱導率值所帶來的溫度分布差異。
對于堆疊結構復雜的先進封裝，確定缺陷的垂直位置（深度）至關重要。瞬態熱分析可以用于實現這一目標。其物理基礎是熱擴散時間與擴散深度的平方成正比。

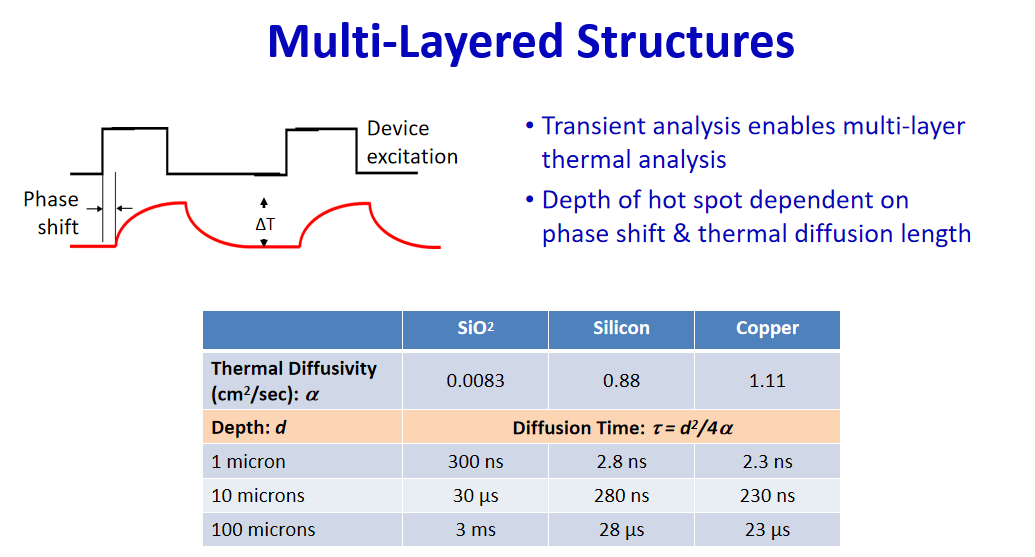

上述表格列出了SiO?、Si和Cu的熱擴散率及其不同深度對應的擴散時間。例如，熱波穿過10μm厚的SiO?需要30μs，而穿過10μm厚的Si僅需280ns。

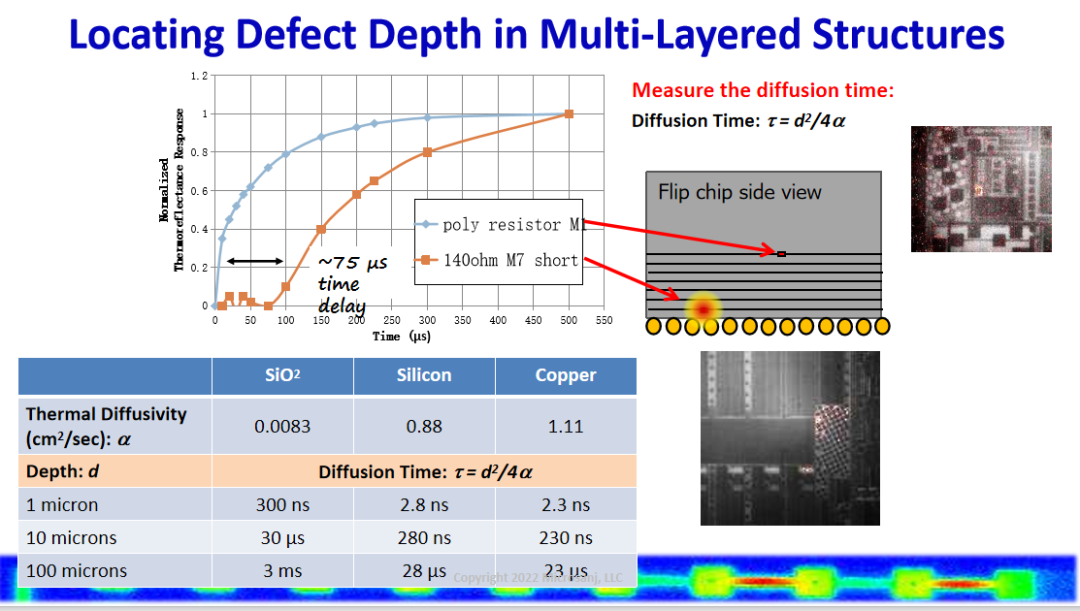

舉個實例：通過測量一個多層堆疊結構中兩個缺陷（多晶電阻M和M7短路）的熱響應延遲時間（約75μs），并根據材料的熱屬性，可以推算出它們所處的深度。

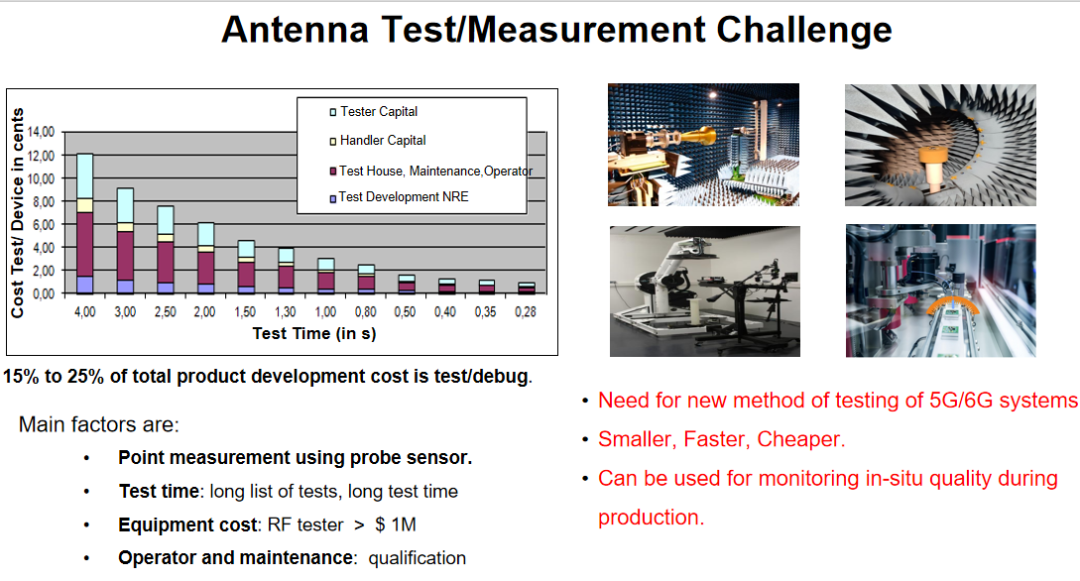

對于5G/6G系統中的射頻前端和天線模塊，傳統使用探針的點測方法成本極高（射頻測試儀>100萬美元），且測試時間漫長，可占到產品總開發成本的15%至25%。
一種新興的解決方案是利用熱成像來表征電磁場分布。其原理是：天線在輻射時，其附近的電磁場功率密度分布會轉化為局部的溫度升高。通過高分辨率熱像儀測量這種溫度分布，即可反演出電磁場的能量分布。

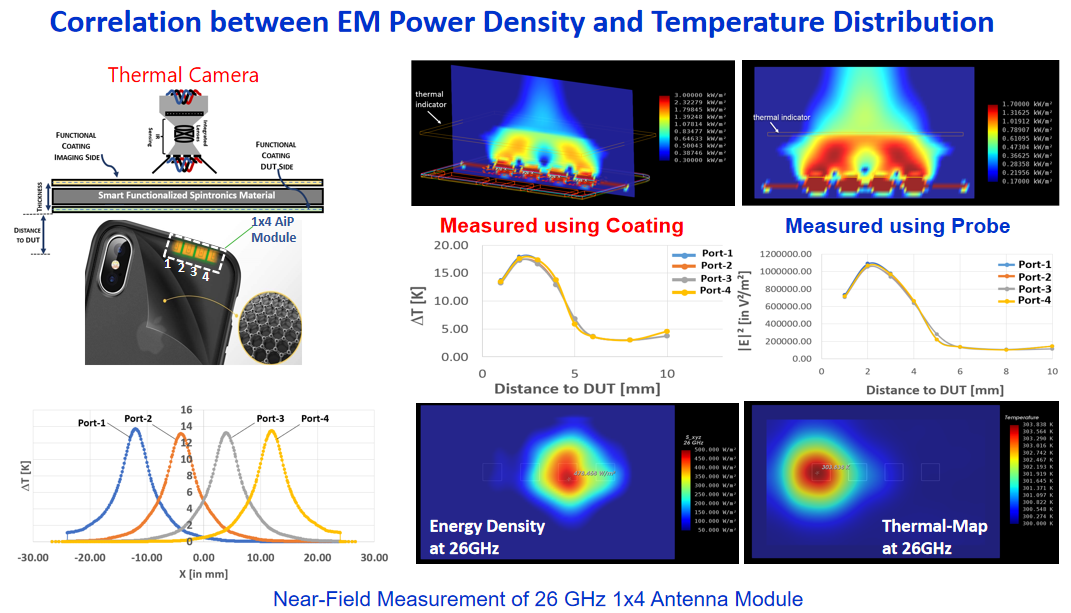

研究人員對一個26 GHz的1x4天線模塊進行了測量。左圖是通過一種新型自旋交叉（Spin-Crossover, SCO）功能涂層測量得到的熱分布圖（溫度升高ΔT），右圖是使用傳統探針掃描測得的能量密度分布。兩者呈現出高度的相關性，證明了熱成像法用于近場測量的可行性。
這是一種將熱成像應用擴展到射頻/毫米波前端模塊（包括天線）的混合熱-電磁成像新解決方案，具有快速、全場、低成本的巨大優勢。
選擇何種熱分析技術取決于具體的應用場景：宏觀篩查與穩態分析對于封裝級、板級的宏觀熱分布快速篩查，IRT因其速度快、視野大、技術成熟，仍是首選工具。納米尺度瞬態分析與失效分析對于芯片級、晶體管級乃至納米尺度的結構，需要進行高空間分辨率和高時間分辨率的瞬態熱分析時。TRT是當前最強大的工具，尤其適合用于定位微小熱點、分析閂鎖、短路等故障。三維溫度與應力分析方面需要了解器件深度方向的溫度分布或需要同時分析熱-應力耦合效應時，μRaman是重要的補充手段，盡管其速度較慢。雙模式系統結合了IRT（大視野、高 thermal 靈敏度）和TRT（小視野、高空間分辨率）的雙模式系統，能夠實現從宏觀到微觀的無縫分析，代表了未來的一個發展方向。
展望未來，熱分析技術將繼續向更高精度、更高速度、更多功能融合發展。多物理場耦合，結合電-熱-力-電磁多物理場仿真與測量，更全面地揭示器件的工作狀態與失效機理。人工智能賦能方面，利用AI和機器學習算法處理海量的熱成像數據，實現熱異常的自動識別、診斷和預測。
更高頻與太赫茲應用上，隨著頻率向太赫茲波段進軍，對熱-電磁成像技術的靈敏度和分辨率將提出更高要求。原位與在線監測領域科開發可用于生產線在線質量監控的快速熱分析系統，實現從研發到制造的全流程質量管控。
先進的熱分析與失效分析技術，正如Andrew Tay博士所展示的那樣，將繼續作為推動微電子技術向前發展的關鍵使能技術，確保下一代電子設備在更高性能下保持可靠與穩定。報告完畢。
