過年期間我拆解了幾款國內某小品牌生產的硬盤盒，但是里面的DFM設計真的無力吐槽，可靠性那也是好不到哪去。

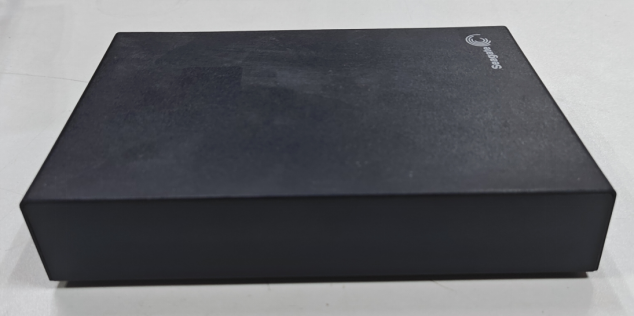

但這次拆解的希捷硬盤盒還是讓我有點刮目相看，雖然表面看起來普普通通，但內部不可小覷，非常值得設計參考。。
|
|
在如今全球機械硬盤界中，希捷硬盤名氣也是大名鼎鼎，和西數一樣，他們除了銷售獨立硬盤，同時也會做一些帶硬盤盒的成品以給用戶當作作外置硬盤存儲使用。
|
|

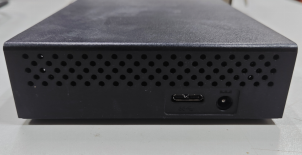

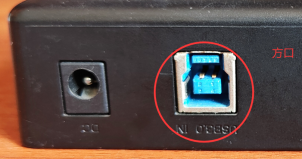

這個硬盤盒的usb接口使用的是早期三星智能手機用的充電數據口，包括早期西數移動硬盤也是這樣的接口，雖然這個口也是不怎么通用，但是不比現在很多國產硬盤盒還在用的方口那是要強很多。當然現在最好的應該是用TYPEC口。
邊上的電源口一樣是一個12V電源。

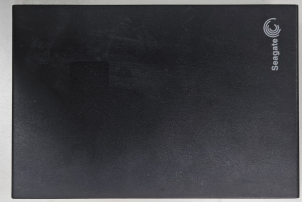

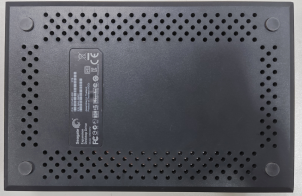

拆解的時候到處找螺絲，發現四個腳下并沒有，標簽處撕開也沒有看到，外殼沒有一個螺絲，確定使用的是全卡扣設計。

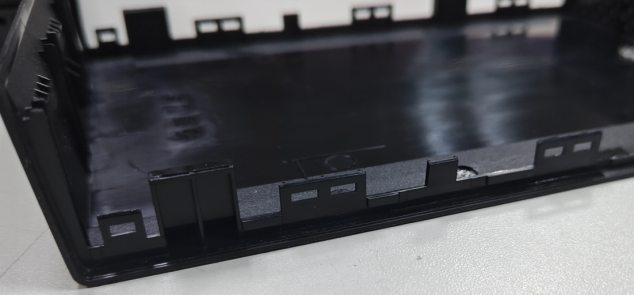

卡扣設計是要以省螺絲，但是碰到需要拆開還是有點麻煩，所以卡扣設計理念很好，但非常考驗工程師的能力了，既要好裝配、又要好拆解、還要很穩固。

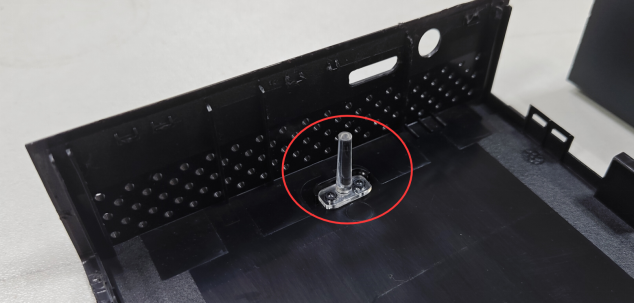

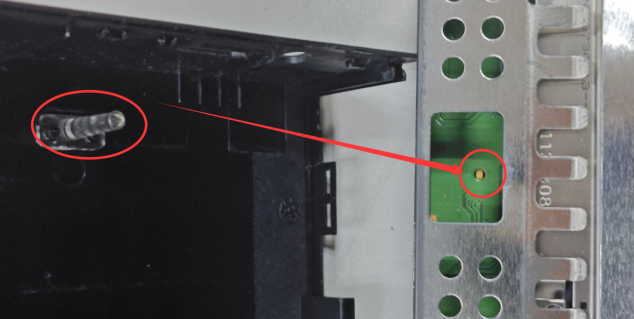

在上殼上有一個導光柱，還是始用了螺絲來固定。
電路板上使用的是一個貼片LED燈，通過這個導光柱傳出來。

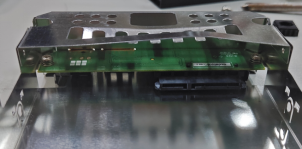

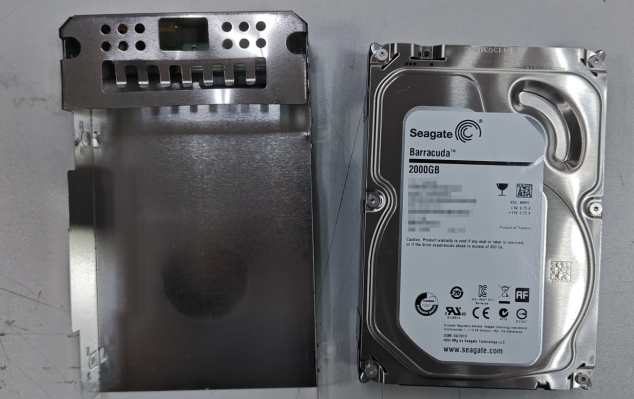

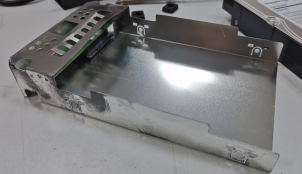

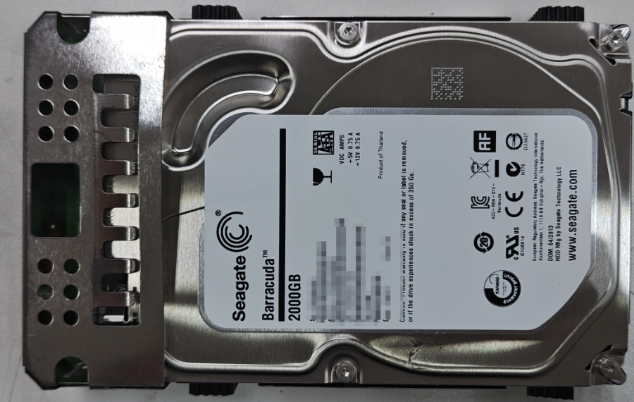

拿出來，硬盤外面還套了一個鐵殼支架
|
|

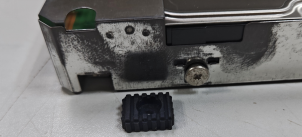

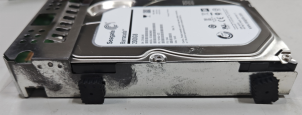

在外殼四邊有四個塑膠件作為緩沖擠壓，以和外殼可以更好的固定緊，讓硬盤及支架不會在外殼里搖晃。

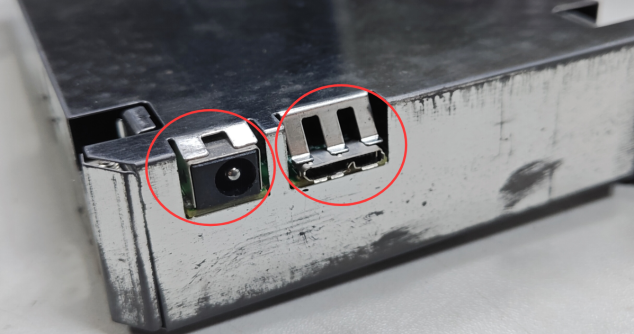

這個DC電源座和usb座外殼都是和整個金屬支架進行加強接觸

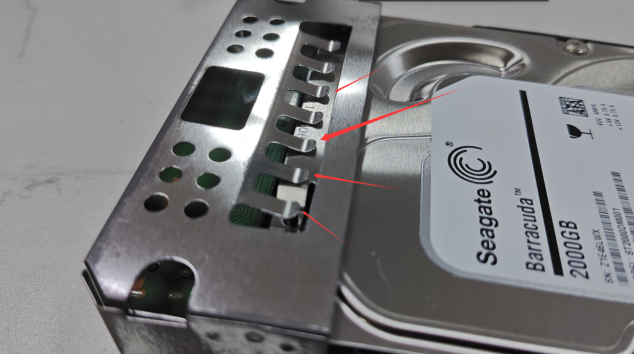

硬盤部分也是通過設計的彈片形式進行接觸。
這樣一方面主要可以對連接器和硬盤本身加強緊固作用。另一方面在EMI干擾方便也是有好處。

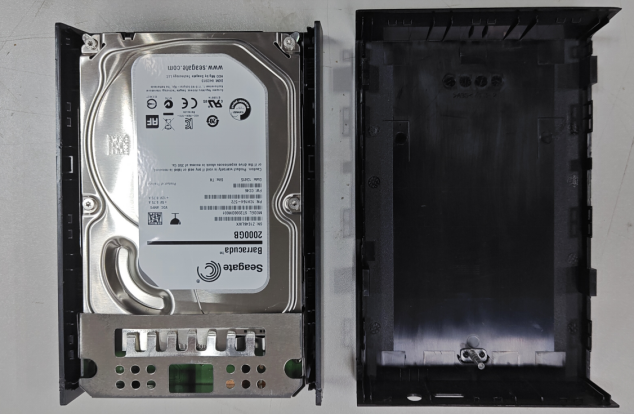

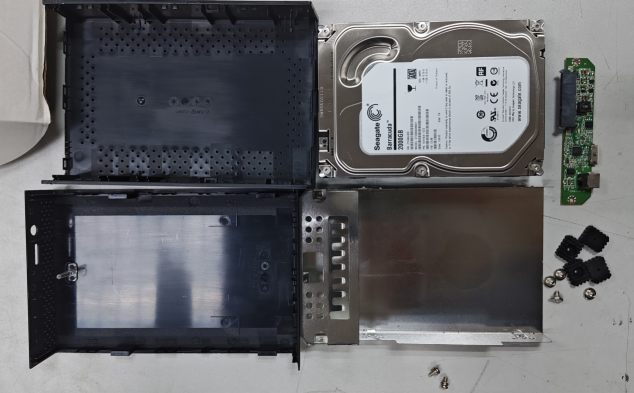

拆開來2部分
|
|

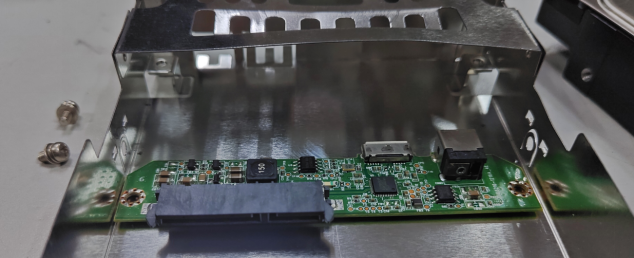

電路板固定在支架
|
|

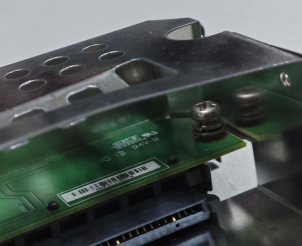

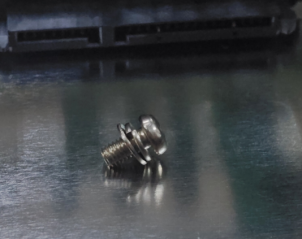

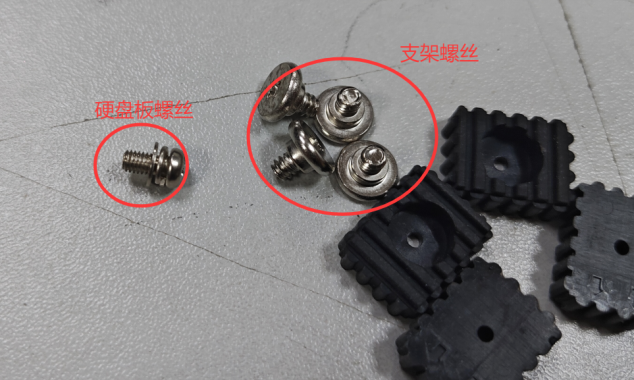

固定電路板的螺絲居然用料也這么足，帶2層墊片

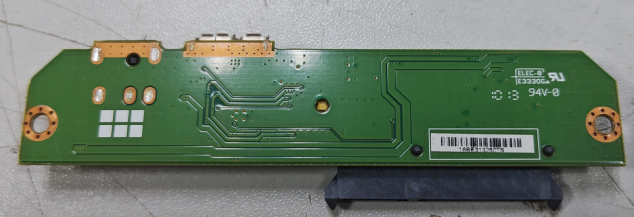

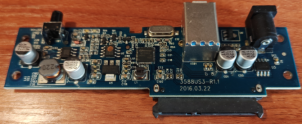

電路板
這個電路板和之前拆解的國產硬盤盒的電路板明顯檔次不一樣了

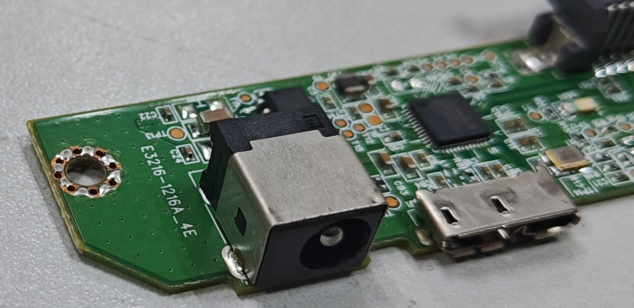

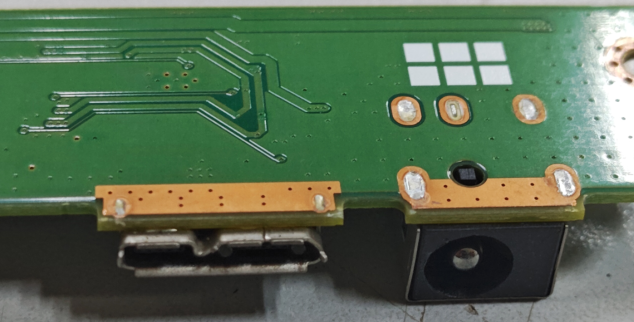

螺絲孔設計成衛兵孔，并在上面加錫，因?yàn)镻CB是OSP表面處理，OSP不導電，外面加 一層錫可以讓螺絲和金屬支架更好電接觸。

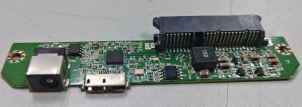

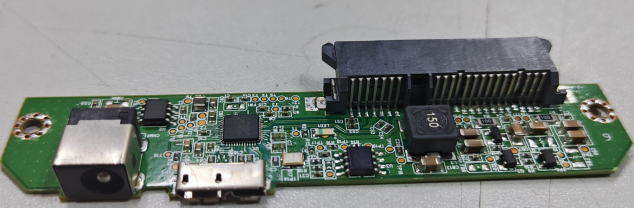

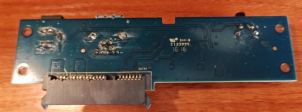

最絕的是，背面沒有一個元件，全設計在一個板層，工藝路線最優，整個電路板只要做一次回流焊就完成，沒有波峰焊，更沒有手工焊接，和某些國產硬盤盒電路板一比，真是天壤之別。看PCB絲印，這是一個10年或13年的設計。
看這個DC座雖然是插件，但也用的是一個通孔回流焊的工藝，所以這個DC座一定要選擇 耐高溫規格。這樣解決了這個物料，就解決了整板一次回流焊的問題。
|
|

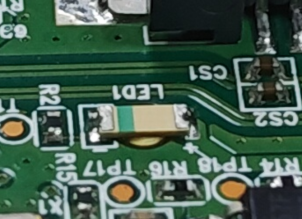

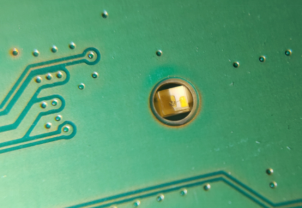

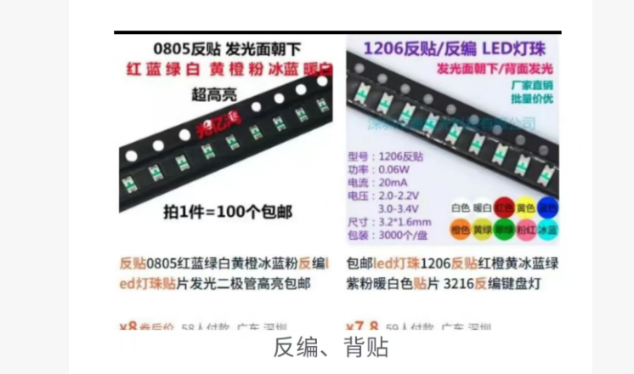

這個反貼的LED燈，之前我在文章中也有提到過

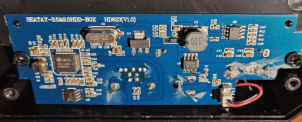

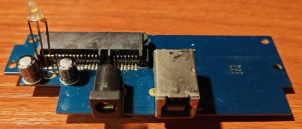

使用對的物料，真的是可以解決很多結構設計上的問題，像其它的硬盤盒，他們的LED燈都是用手工焊接，非常不方便。
|
|
|

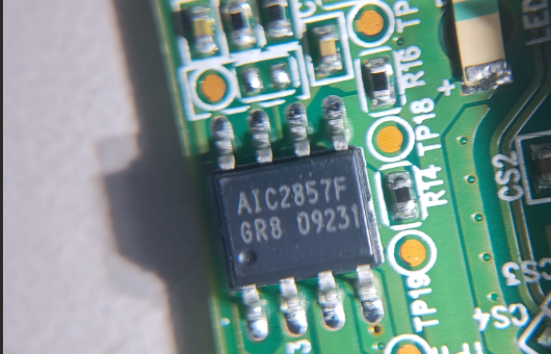

DC電源芯片 |
主要芯片就以上三種
|
|
|
|
|
|
一眼看的出完勝。硬盤轉接板在DFM工藝上非常一流，生產效率極高，可靠性也高。
最后如果能把硬盤板的螺絲統一成支架螺絲是不是會更好，這樣整個產品就一種螺絲。不過從成本角度會有點差異 ，不過差異不大，從管理上就要綜合評估了。
好的硬盤盒是硬盤生命的基礎保障線，差的硬盤盒對于硬盤壽命都會有很大的影響， 外部用電源質量也影響非常大。這一點我們需要知道。大廠硬盤本身質量是非常可靠，很多壞的往往是被不合格的電源質量或硬盤盒弄死。
選購硬盤盒的話，有預算我建議盡量的選擇硬盤廠家本身帶有硬盤盒的存儲產品，因?yàn)樗麄兌加凶稣麢C(jī)全方面的可靠性測試（包括搭配的電源），但是相對來說購買成本會比你自己買硬盤+硬盤盒會高許多
這有點類似你買電腦是買零件自己組裝，還是買大廠已經組裝好的整機了，使用質量和壽后都不一樣。
好多年前我買了個4柜硬盤盒，后面2個硬盤都?jí)牧耍浆F(xiàn)在都意難平，差的硬盤盒，差的外接電源質量都會縮短硬盤壽命！
硬盤有價，數據無價，怎么選擇就要自己衡量了。
看了我拆解的幾款硬盤盒，你是不是對如何選擇硬盤盒心里有數了？
