芝能智芯出品在 2025 年 Hot Chips 大會上，英偉達正式對外詳細介紹了其最新的 GB10 SoC 架構，這是Blackwell 架構 GPU 的一次“縮微”應用，更通過與聯發科的合作，將 20 個 Arm v9.2 CPU 內核與高性能 GPU 結合在單一 2.5D 封裝之中，形成了 Grace Blackwell 的小型化集成版本。
GB10 的推出并不是單純的性能堆疊，而是面向高性能工作站、桌面級 AI 開發和輕量化數據中心的整體解決方案。

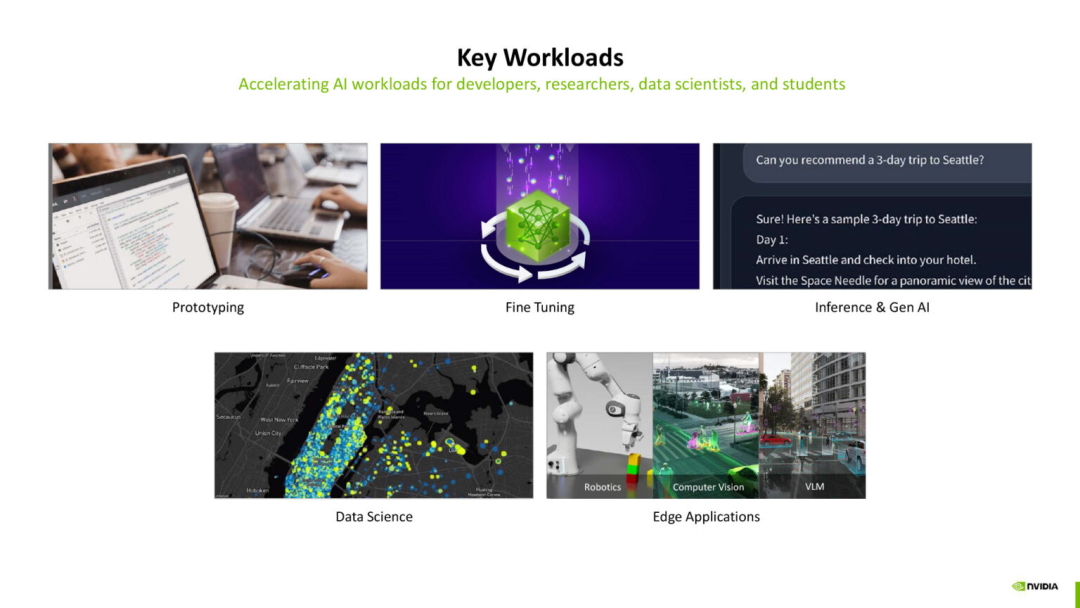

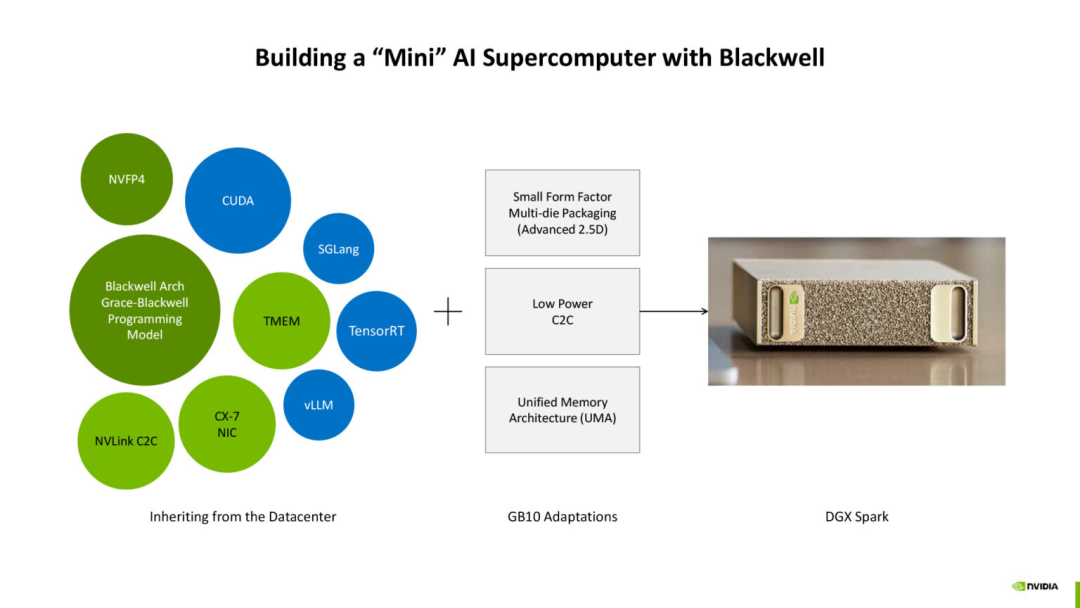

在統一內存架構、CPU/GPU 緩存一致性、C2C 鏈接、低功耗設計和易用性等方面做出了大量優化，從而使得 DGX Spark 小型工作站能夠在有限功耗和體積下，承擔起此前必須依賴大型數據中心系統的部分任務。
GB10 的意義為 AI 開發的生態閉環提供了一個“網關”級產品，使本地開發與云端部署能夠順暢銜接。
GB10 SoC
的架構特征與設計邏輯
在本次 Hot Chips 的分享中，英偉達強調 GB10 的定位并不是傳統意義上的數據中心芯片，而是面向 DGX Spark 這一輕量化工作站所打造的 SoC 方案。

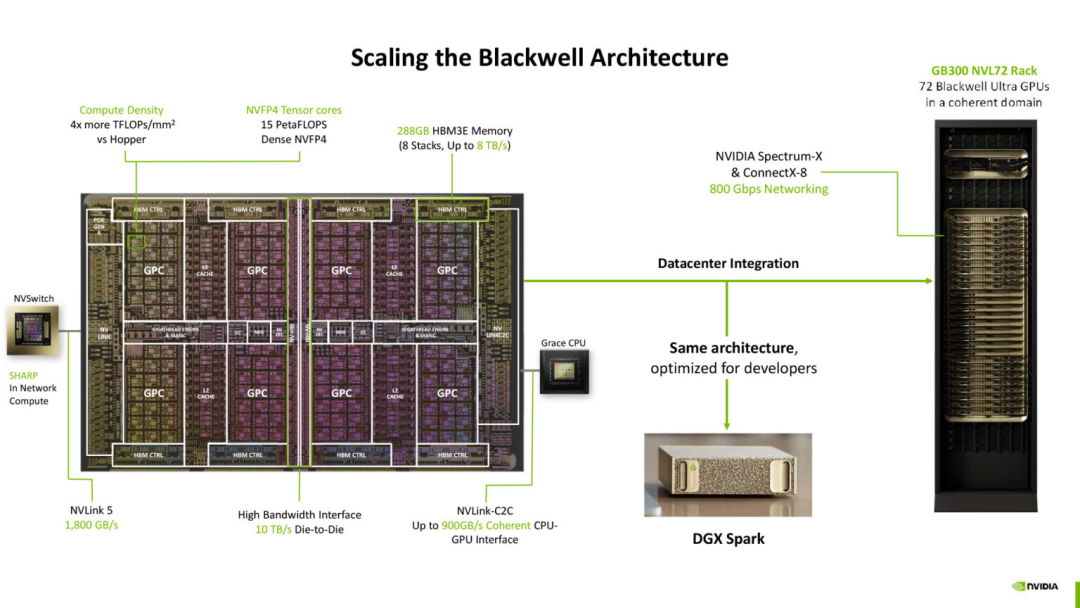

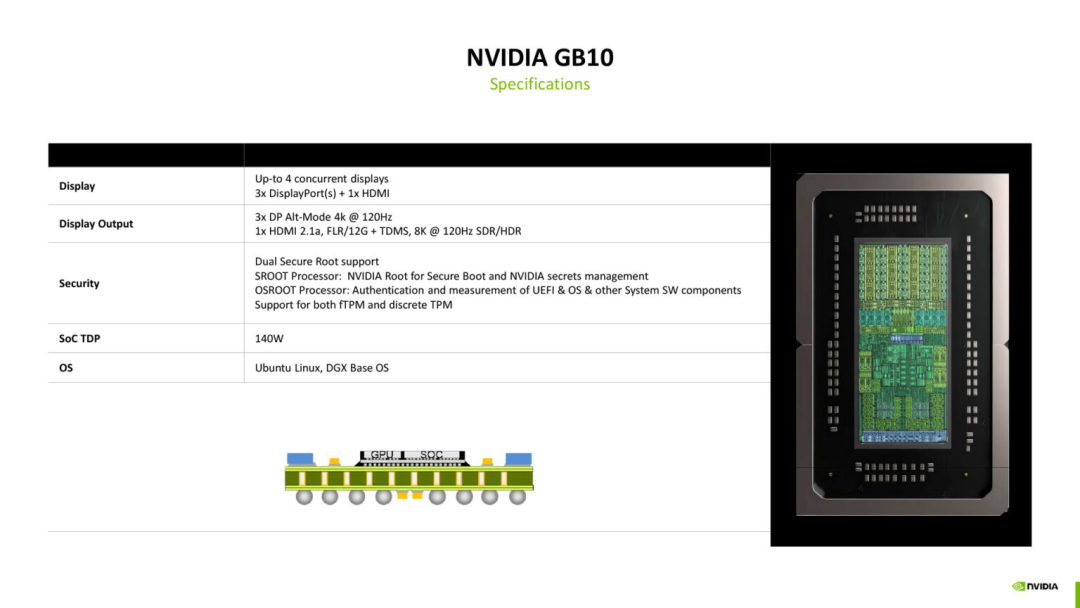

它整合了 CPU 與 GPU 兩個核心計算單元，采用臺積電 3nm 工藝制造，并通過 2.5D 中介層進行封裝。
這一設計首先保證了整體功耗維持在 140 瓦的可控范圍內，使得產品可以依靠標準壁式電源插座供電，而無需服務器機柜的復雜配電環境，這對于中小型研究團隊、開發人員和實驗室場景具有現實意義。

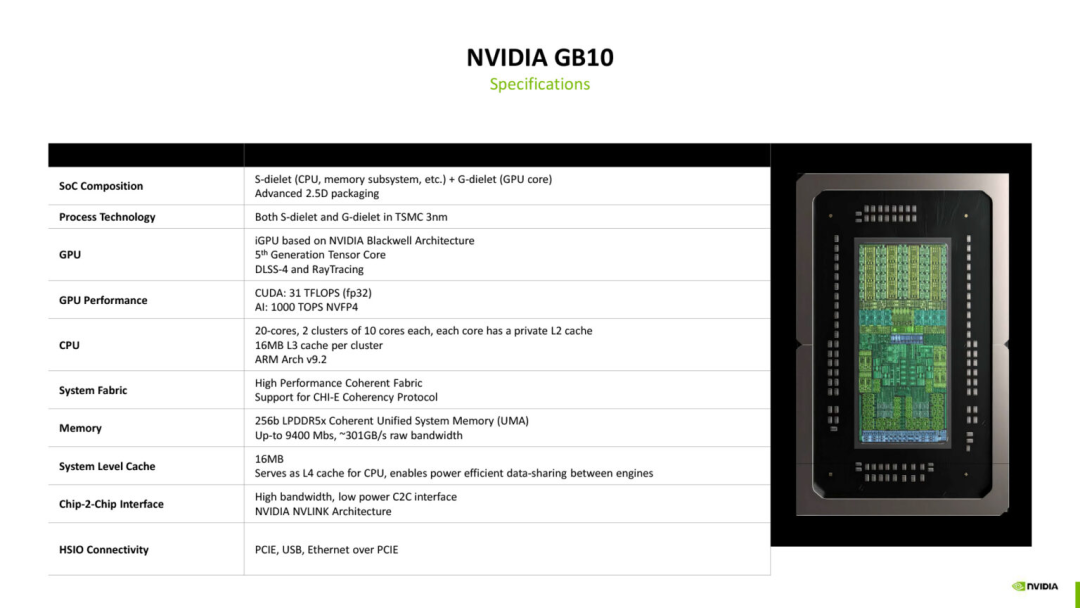

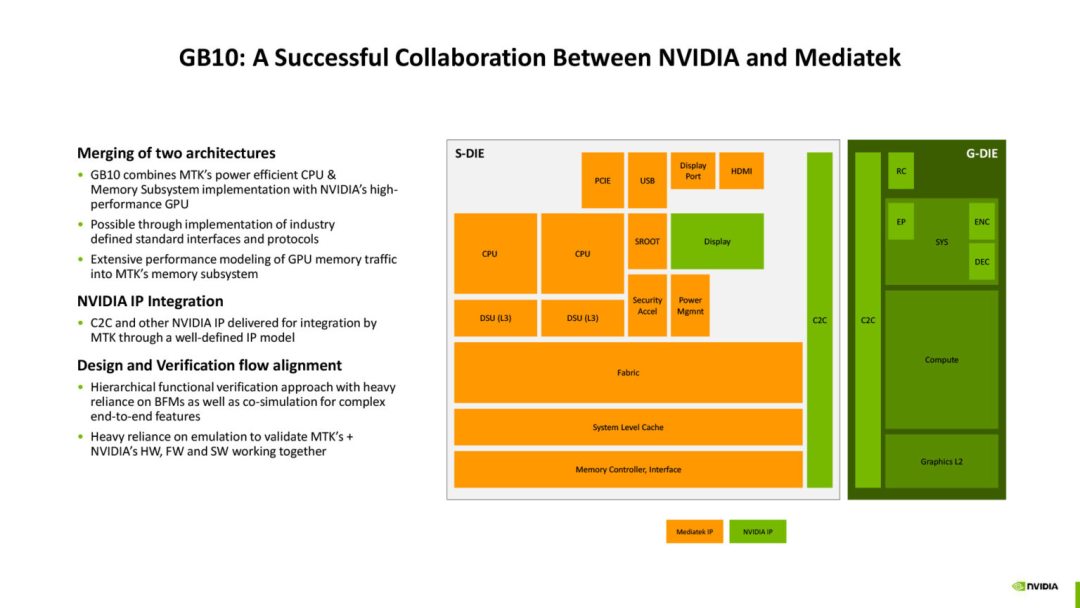

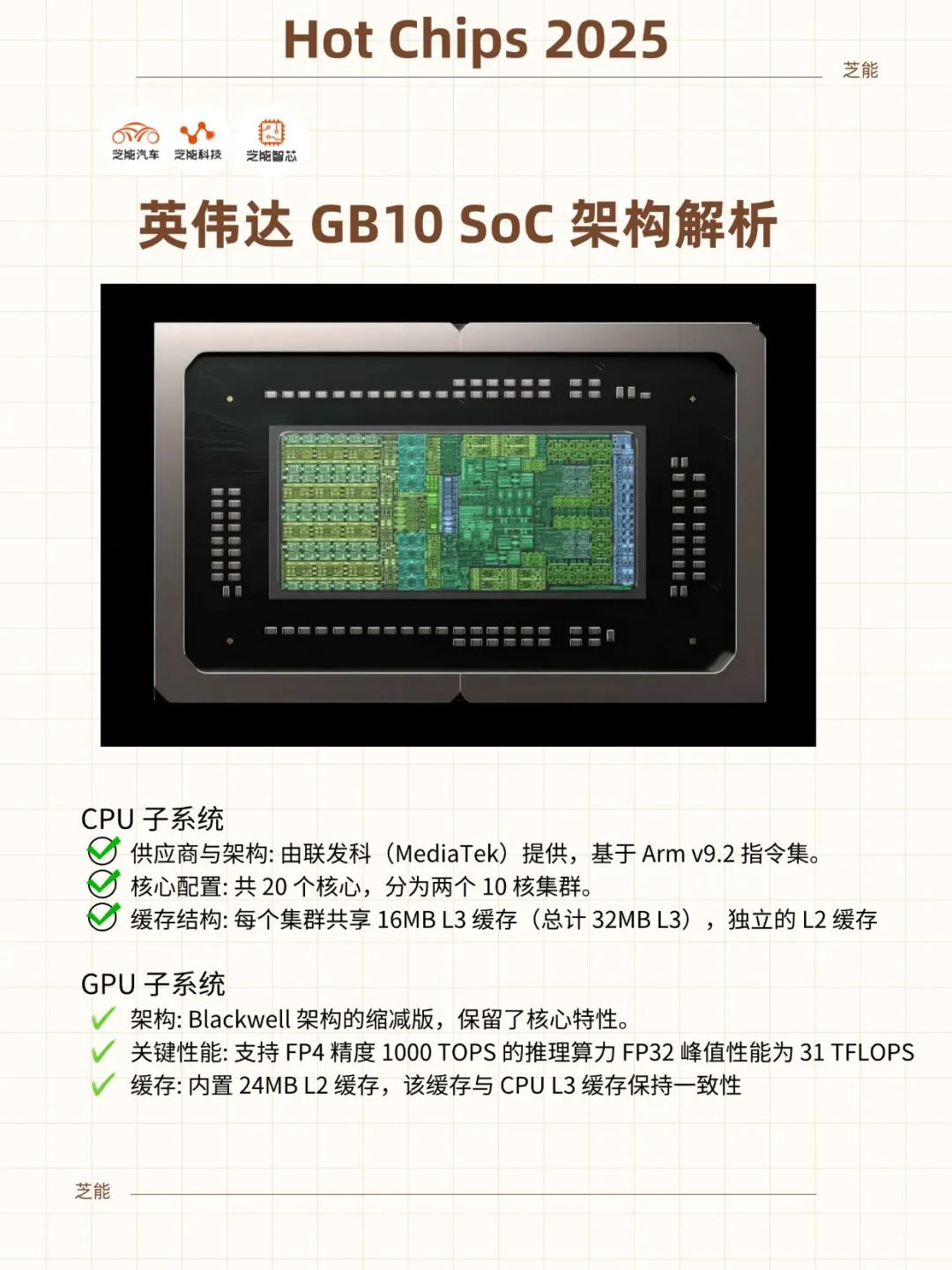

CPU 部分由聯發科提供，基于 Arm v9.2 架構，共有 20 個內核，分成兩個集群，每個集群包含 10 個核心，并配備 16MB 共享的 L3 緩存，總計 32MB，同時每個核心仍保留獨立的 L2 緩存。
使得 CPU 在處理大規模并行任務與中小規模串行任務時能夠靈活切換，既保證了延遲控制，又提升了多線程吞吐能力。
更關鍵的是，內存子系統采用統一的 LPDDR5X-9400 架構，總線寬度為 256 位，提供約 301GB/s 的帶寬，支持最高 128GB 的容量。
CPU 與 GPU 在這一統一內存體系下共享數據，避免了頻繁的內存復制和同步開銷，這對于 AI 模型訓練與推理中參數頻繁調用的場景具有決定性意義。
GPU 部分則是 Blackwell 架構的一個縮小化版本。雖然規模縮小，但其核心特性完整保留，特別是 FP4 運算支持，使得在超低精度推理場景中，能夠?qū)崿F(xiàn)高達 1000 TOPS 的計算性能，而 FP32 峰值性能為 31 TFLOPS。

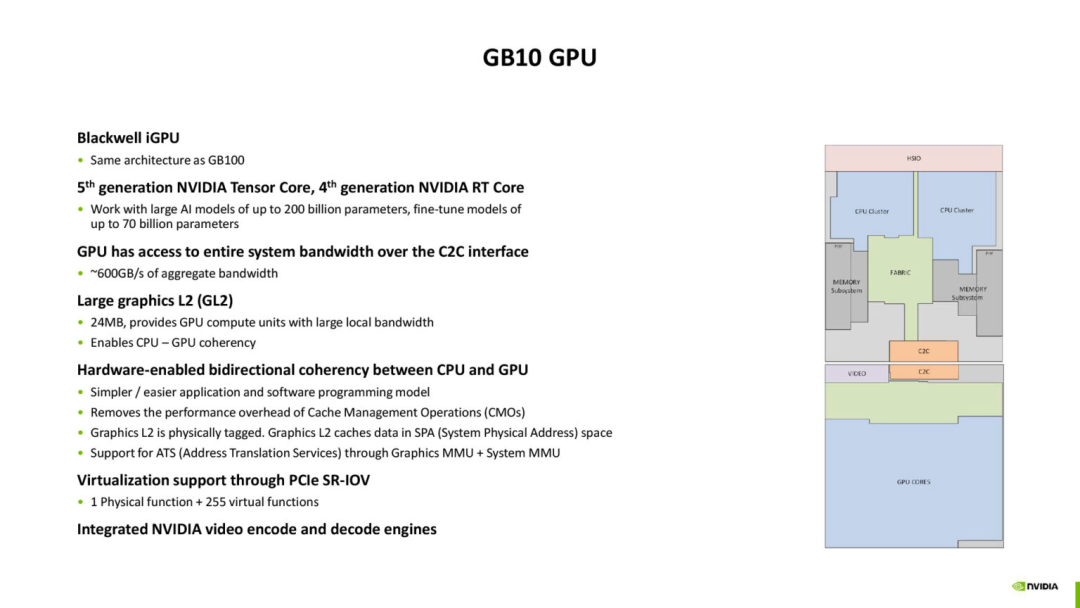

在硬件層面，GPU 內部擁有一個 24MB 的二級緩存，并與 CPU 保持一致性，這通過地址轉換服務（ATS）和硬件管理實現，極大降低了跨芯片通信的延遲。
這種 CPU/GPU 緩存一致性是 GB10 架構的亮點之一，它讓開發者無需在軟件層面管理復雜的同步邏輯，進一步簡化了編程和工作流。
C2C（Chip-to-Chip）鏈路在 GB10 中也發揮了關鍵作用，它提供約 600GB/s 的帶寬，實現低延遲共享。相比傳統 PCIe 的通信方式，這一專用鏈路能夠更好地支撐 CPU 與 GPU 的數據交換。

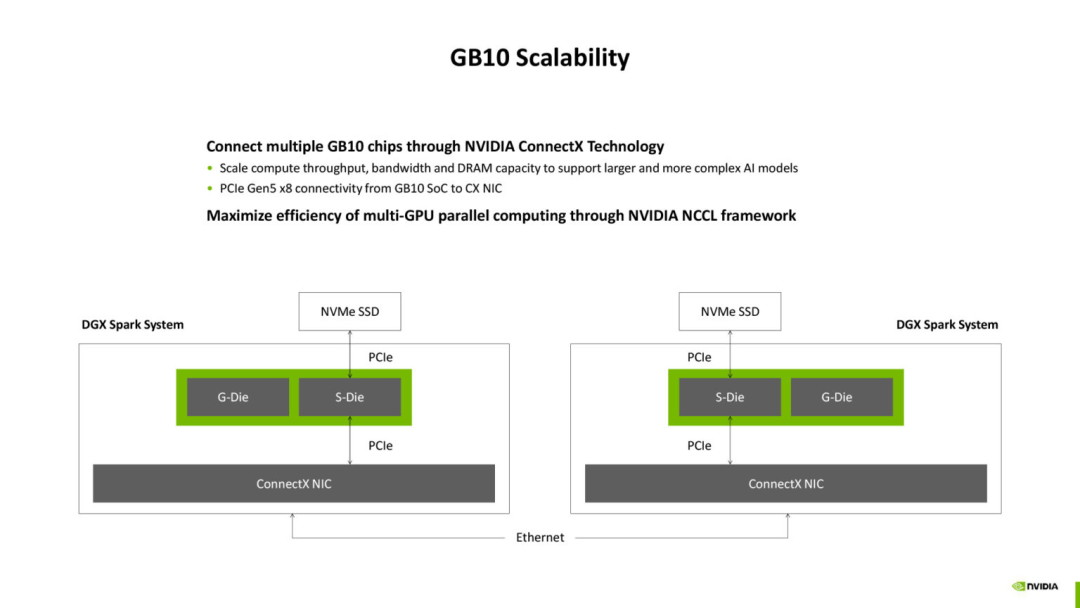

再加上 ConnectX-7 網卡的集成，DGX Spark 可以通過 PCIe 5.0 x8 通道與另一臺 Spark 配對，形成雙機互聯，共同處理更大規模的模型。
雖然受限于帶寬，網卡的兩個 200Gbps 接口無法同時滿速運行，但對于分布式小規模任務而言，已經具備實用價值。
GB10 SoC 的設計邏輯在于平衡體積、功耗與性能。它并不追求與完整的 DGX 系統相同的峰值表現，而是通過合理的 CPU/GPU 組合、統一內存架構和緩存一致性，將開發者最常用的任務在一臺桌面級設備上順暢運行，為大規模訓練提供前置的實驗環境。
DGX Spark
的應用價值與產業意義
DGX Spark 的推出，不僅僅是硬件層面的創新，更是英偉達生態戰略的延伸。

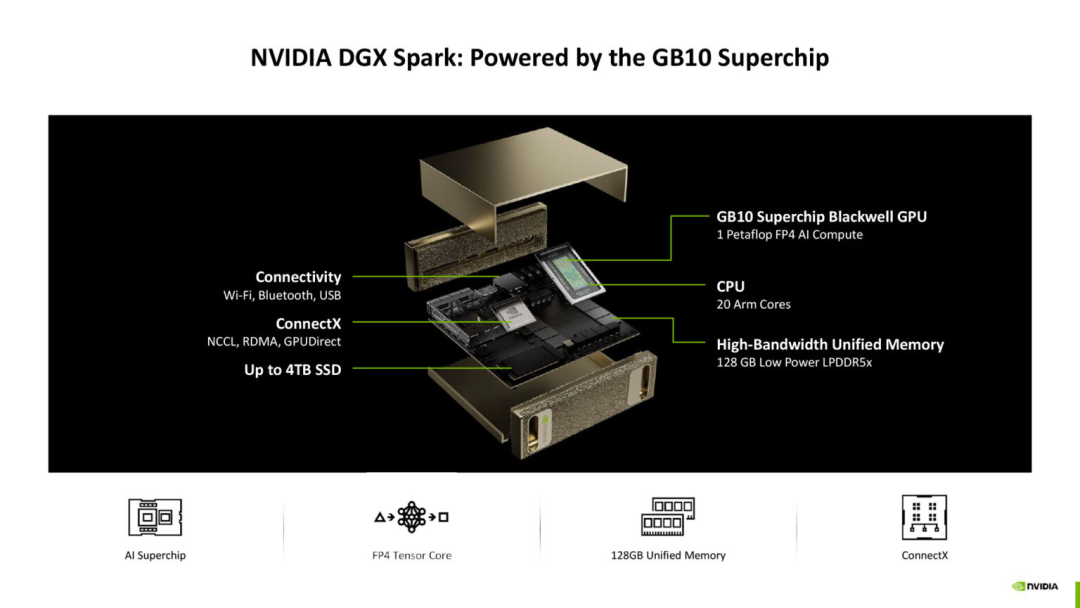

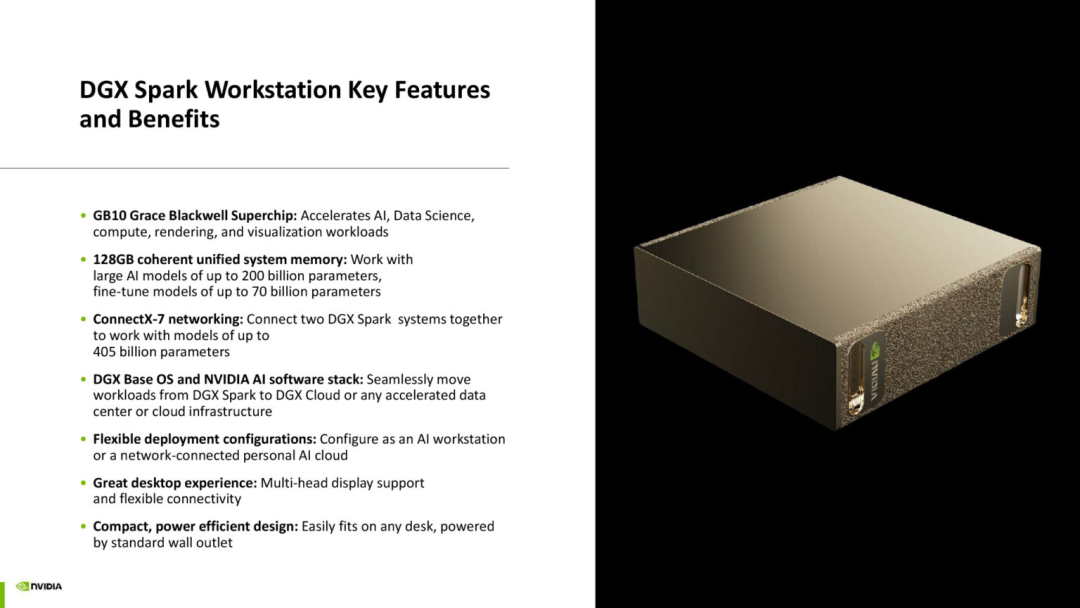

在實際應用中，Spark 工作站配備高達 128GB 的統一系統內存和最高 4TB 的 SSD 存儲，可以支持多達 700 億參數的模型微調。
這一能力直接覆蓋了主流大模型的實驗需求，使開發者可以在本地完成從數據處理、模型訓練到驗證的完整流程，而無需一開始就依賴昂貴的數據中心資源。
在連接性方面，Spark 系統自帶 ConnectX-7 網卡，允許雙機互聯。
盡管性能不及 DGX SuperPOD 這樣的高端集群，但對于中小團隊來說，雙機 Spark 的組合已經能夠勝任不少研究和商用開發任務。這種模式降低了 AI 開發的入門門檻，讓更多用戶能夠以較低的成本進入大模型應用的實驗階段。
英偉達并不掩飾 Spark 的“網關”定位。其設計初衷是讓用戶在本地進行開發與驗證，然后將成熟的模型遷移至 DGX Cloud 或更大規模的 DGX 系統進行部署。這種從桌面到云端的遷移路徑，體現了英偉達對自身生態的深度整合。
Spark 成為一個銜接點，使得個人開發者與企業用戶能夠在同一個 CUDA 軟件棧下平滑過渡，不會因硬件環境的差異而改變開發邏輯。
GB10 SoC 的出現也說明了英偉達在 CPU/GPU 協同上的進一步開放態度。
與聯發科的合作，標志著英偉達在 CPU 領域不再堅持自研，而是通過生態合作快速補齊短板。這種跨企業的深度綁定，未來可能影響到高性能計算和消費級產品的更多領域。
例如，傳聞中的 N1/N1x SoC 就有可能基于 GB10 的設計理念下沉到消費級筆記本，從而實現 GPU 技術在更廣泛市場的普及。
GB10 與 Spark 的推出，也是在應對 AI 芯片市場快速多元化的壓力。隨著 AMD、Intel 以及初創企業紛紛推出面向 AI 的 SoC 方案，英偉達需要在高端數據中心之外，找到新的市場突破口。
Spark 和 GB10 提供的“輕量級 AI 超算”體驗，正是這種市場戰略的體現。它不僅鞏固了英偉達在 AI 開發者社區的地位，也進一步擴大了 CUDA 生態的勢能。
DGX Spark 的應用價值體現在三個層面：
◎ 一是為開發者提供了低門檻、高性能的本地開發環境；
◎ 二是構建了從桌面到云端的生態閉環；
◎ 三是通過跨界合作和技術下沉，拓展了英偉達的市場版圖，使得 GB10 SoC 不僅僅是一次硬件創新，更是一種產業布局。
小結
在 Hot Chips 2025 上，英偉達用 GB10 SoC 展示了其在 CPU/GPU 協同、統一內存架構和低功耗高性能設計上的新思路。DGX Spark 作為其落地載體，既是技術成果的呈現，也是生態戰略的實踐。
它通過“縮小版 Blackwell + Arm CPU”的組合，為中小型團隊提供了可及的 AI 開發平臺，同時與云端 DGX 系統無縫銜接，形成完整的開發與部署通路。
GB10 SoC 為桌面級 AI 開發設定了新的性能基準，也可能成為未來消費級 SoC 的藍本。而 Spark 工作站的推廣，則有望推動 AI 開發生態的進一步普及，讓更多的用戶群體能夠直接參與到大模型的實驗與應用之中。
