面向 MCU/SoC/邊緣設備的完整方法論、原理講解與可復制清單
一、硬件載體選型：從需求反推芯片（算力、內存與功耗的三角關系）
任何嵌入式 AI 方案都受制于算力（MAC/s）、可用內存（RAM/Flash）與功耗。工程上可用一個快速評估：
1) 估算算力需求：Ops_total ≈ Σ(卷積/全連接等算子 FLOPs)；MAC ≈ FLOPs/2實時性要求 t_ms => 需要 MAC/s ≈ Ops_total / t_ms2) 對比平臺上限：MCU：標稱 DMIPS/MHz、是否有 DSP/SIMD/CMSIS-NN、FPU/Cache/TCMSoC/NPU：峰值 TOPS、內存帶寬、是否支持 INT8/FP163) 估算內存峰值：RAM_total ≈ 輸入緩沖 + 中間激活峰值 + TensorArena + 堆棧 + OS/驅動Flash_total ≈ 模型大小（.tflite/.bin） + 代碼 + 常量

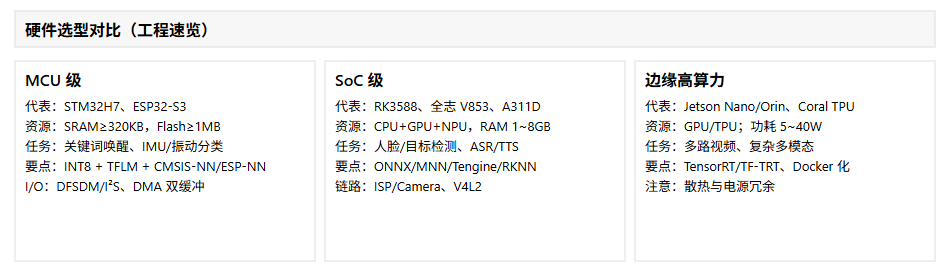

快速選型表（可直接用于立項評審）
決策口訣：能 MCU 解決就不要上 SoC；能 SoC 解決就不要上 GPU。優先滿足時延與功耗，再談精度。
TFLite Micro 最小推理骨架（靜態 Arena）
// 可直接移植至 STM32/ESP32；確保使用 INT8 模型extern const unsigned char g_model[]; // xxd -i 生成extern const int g_model_len;constexpr int kArena = 60*1024;alignas(16) static uint8_t tensor_arena[kArena];int tiny_infer(const int8_t* feat, int len) {static tflite::AllOpsResolver resolver;const tflite::Model* model = tflite::GetModel(g_model);static tflite::MicroInterpreter itp(model, resolver, tensor_arena, kArena, nullptr);static bool ok=false; if(!ok){ itp.AllocateTensors(); ok=true; }memcpy(itp.input(0)->data.int8, feat, len);if (itp.Invoke()!=kTfLiteOk) return -1;TfLiteTensor* out = itp.output(0);int best=0; int8_t v=out->data.int8[0];for (int i=1;i<out->dims->data[1];++i) if(out->data.int8[i]>v){v=out->data.int8[i]; best=i;}return best; // 返回類別索引}

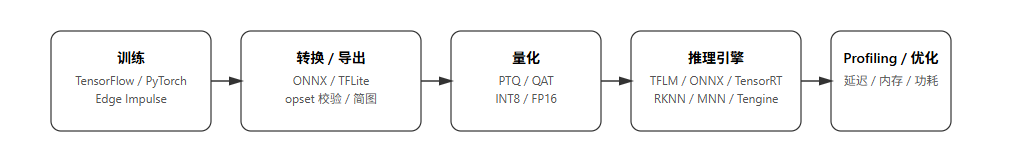

二、工具鏈閉環：訓練 → 轉換 → 量化 → 部署（原理 + 命令）
目標是保證PC 訓練結果 ≈ 設備推理結果。閉環環節互相制約：轉換要兼容推理框架的算子與量化格式，部署端需要有可觀測性（Profiling）。
1) 訓練與導出
onnxsim簡化圖避免動態算子。# PyTorch -> ONNX（靜態輸入示例）torch.onnx.export(model, dummy, "model.onnx",input_names=["input"], output_names=["out"],opset_version=13, dynamic_axes=None)# 簡化 ONNXpython3 -m onnxsim model.onnx model_sim.onnx
2) 量化原理與實踐（PTQ/QAT）

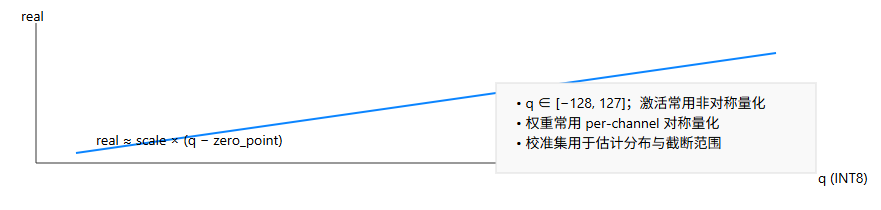

嵌入式部署通常采用均勻仿射量化：real ≈ scale * (q - zero_point)，q ∈ [-128,127]。PTQ（后量化）用代表性數據統計激活/權重分布；QAT（量化感知訓練）在訓練圖中插入假量化節點，精度更高。
TFLM 常見組合：權重 per-channel 對稱 INT8、激活 per-tensor 非對稱 INT8。
import tensorflow as tfdef rep_dataset():# 建議 100~300 樣本，覆蓋各類別與邊界值for x in calib_np_arrays: # 形狀與模型輸入一致yield [x.astype("float32")]conv = tf.lite.TFLiteConverter.from_saved_model("saved_model")conv.optimizations = [tf.lite.Optimize.DEFAULT]conv.representative_dataset = rep_datasetconv.target_spec.supported_ops = [tf.lite.OpsSet.TFLITE_BUILTINS_INT8]conv.inference_input_type = tf.int8conv.inference_output_type = tf.int8tflite_int8 = conv.convert()open("model_int8.tflite","wb").write(tflite_int8)
常見掉坑點：校準集分布與真實數據不匹配 → 設備上精度驟降；解決：增補邊界樣本、對齊預處理、做設備側回歸對比。
3) 部署到 MCU/SoC
# .tflite -> C 數組xxd -i model_int8.tflite > model_int8.cc# Jetson TensorRT（FP16）/usr/src/tensorrt/bin/trtexec --onnx=model_sim.onnx --saveEngine=model.plan --fp16 --workspace=2048# RK3588 RKNN（INT8）from rknn.api import RKNNr = RKNN()r.config(target_platform='rk3588')r.load_onnx('model_sim.onnx')r.build(do_quantization=True, dataset='dataset.txt')r.export_rknn('model.rknn')
三、框架選型策略：算子覆蓋、內存模型與可維護性
選型要訣：先查ops 支持表與內存模型；不支持的算子優先改模型結構，其次再考慮自定義 kernel。
四、開發環境構建：從工具鏈到外設驅動（可復制清單）
STM32（音頻/IMU 典型工程）
gcc-arm-none-eabi；工程用CMake/Makefile。-DCMSIS_NN）。-O3 -ffast-math -mfpu=fpv5-d16 -mfloat-abi=hard -fdata-sections -ffunction-sections。--gc-sections；將 Arena/大緩沖放入 DTCM/AXI SRAM。Jetson：安裝 JetPack（含 CUDA/cuDNN/TensorRT）；使用trtexec或 Python Builder；Docker 化便于可移植與復現。
RK 平臺：配套 SDK 與 RKNN Toolkit；確認 NPU 支持的ops/layout與量化方式；攝像頭通過V4L2/ISP鏈路。
五、性能優化：從原理到落地（Roofline、內存局部性與實時性）
優化方向可以用一個「微型 Roofline」理解：當算子計算量大但復用度高（如 DWConv/Conv1x1），通常計算受限；當中間激活很大、訪存頻繁，則帶寬受限。手段如下：
測量方法（MCU 周期計數器）
// 啟用 DWT CYCCNT 統計周期（STM32）static inline void dwt_init() {CoreDebug->DEMCR |= CoreDebug_DEMCR_TRCENA_Msk;DWT->CYCCNT = 0; DWT->CTRL |= DWT_CTRL_CYCCNTENA_Msk;}static inline uint32_t dwt_cycles(){ return DWT->CYCCNT; }// 使用示例dwt_init();uint32_t t0 = dwt_cycles();int cls = tiny_infer(feat, len);uint32_t t1 = dwt_cycles();uint32_t cycles = t1 - t0; // 轉換為 ms: cycles / (CPU_MHz*1000)
雙緩沖數據流（實時穩定性）
// 適用于音頻/IMU：采集與推理解耦volatile int buf_idx = 0;int16_t audio_buf[2][FRAME];void dma_isr() { buf_idx ^= 1; } // 新幀到達void infer_task() {for (;;) {int use = buf_idx ^ 1; // 使用未被 DMA 寫入的緩沖// 1) 特征提取（MFCC/統計特征/FFT）// 2) 量化/歸一化（確保與訓練一致）int cls = tiny_infer(feat, FEAT_LEN);// 3) 去抖/滯回/計數 上報}}
六、學習路徑與端到端實例：IMU 手勢識別（原理 → 訓練 → 設備）
選擇一個典型可量產的小項目，貫通全鏈路最有效。以「IMU 手勢識別」為例：
(A) 數據與特征工程
# Python：窗口切片 & 統計特征示例def window(x, size, step):for i in range(0, len(x)-size+1, step):yield x[i:i+size]def feats(win): # win: [N, 3]import numpy as npf = []f += list(np.mean(win,0))f += list(np.std(win,0))f += list(np.max(win,0)-np.min(win,0))# 可擴展：FFT/帶寬/峰值頻率等return np.array(f, dtype=np.float32)
(B) 模型與訓練
import tensorflow as tfinp = tf.keras.Input(shape=(200,3))x = tf.keras.layers.Conv1D(16,5,activation='relu',padding='same')(inp)x = tf.keras.layers.DepthwiseConv1D(3,padding='same',activation='relu')(x)x = tf.keras.layers.GlobalAveragePooling1D()(x)x = tf.keras.layers.Dense(16,activation='relu')(x)out = tf.keras.layers.Dense(num_classes,activation='softmax')(x)model = tf.keras.Model(inp,out)model.compile(optimizer='adam', loss='sparse_categorical_crossentropy', metrics=['acc'])model.fit(train_ds, epochs=20, validation_data=val_ds)
(C) 量化與一致性驗證
(D) 設備端流水線
// 量化：將 float 特征轉 int8（與訓練同一組 scale/zero_point）static inline int8_t q8(float x, float scale, int zp){int q = (int)roundf(x/scale) + zp;if(q < -128) q = -128; if(q > 127) q = 127;return (int8_t)q;}
(E) 實測與驗收
七、避坑與量產注意事項：原理性問題與工程解法
1) 量化誤差與分布漂移
2) 實時性抖動與掉幀
3) 數值溢出與定點坑
4) 采樣率漂移/時鐘不一致
5) 版本管理與可追溯
FW_MAJOR.MINOR.PATCH、MODEL_HASH；串口/日志周期上報。6) OTA、安全與灰度
7) 量產化測試
工程檢查清單（可直接復用）
□ 訓練/預處理腳本版本固化，隨機種子固定 □ ONNX/TFLite 導出日志與 ops 列表存檔 □ PTQ/QAT 方案與 rep 數據集清單 □ 設備側中間激活對齊對比通過 □ Arena 峰值、CPU 峰值、功耗曲線記錄 □ FreeRTOS 優先級表與中斷列表 □ OTA 灰度/回滾策略、簽名校驗 □ 出廠自檢與在線健康上報 八、前沿方向與實踐建議
工程法則：先在 PC 端用與設備一致的推理棧跑通與 Profile，再移植；每一步都留可觀測與可回滾。
