近年來，柔性壓力傳感器不斷發展，已廣泛應用于電子皮膚、健康監測、人機交互和軟體機器人等前沿領域。柔性壓力傳感器具有超低模量、高機械延展性及優異的界面貼合性，能夠在復雜形變條件下實現穩定的信號輸出，逐漸成為可穿戴智能設備中的核心功能模塊之一。然而，由于傳感材料自身特性的限制，要實現兼具靜態與動態響應能力的柔性壓力傳感器仍面臨諸多挑戰。因此，開發具有高響應速度、寬帶寬工作能力及環境適應性的柔性壓力傳感器，對于提升力感知的精確性與實用性具有重要意義。
據麥姆斯咨詢報道，針對上述挑戰，廈門大學、湖北工業大學、上海交通大學等機構的研究團隊聯合提出一種基于離電與壓電耦合機制的雙模柔性壓力傳感器，能夠?qū)崿F(xiàn)靜態與動態壓力的全域響應檢測。該傳感器可貼附在機器人指尖，用于感知機械手與物體接觸時的靜態與動態壓力變化情況。相關研究成果以“Dual-Mode Flexible Pressure Sensor Based on Ionic Electronic and Piezoelectric Coupling Mechanism Enables Dynamic and Static Full-Domain Stress Response”為題發表在Micromachines期刊上。
這項研究提出的柔性壓力傳感器采用復合傳感結構，通過絲網印刷工藝將含多壁碳納米管（MWCNT）的離子溶液涂覆于上下柔性電極表面，中間夾持經極化處理的聚偏氟乙烯（PVDF）薄膜。該壓力傳感器呈“三明治”層狀結構，自上而下依次為：離子層、PVDF薄膜、柔性印刷電路基板（FPC薄膜）。離子層可增強界面電荷效應，從而提升信號輸出靈敏度；PVDF薄膜作為壓電感敏層，負責對外部施加的壓力信號進行響應；FPC層兼具電極與支撐基板的功能，可實現器件的信號提取與柔性貼附。

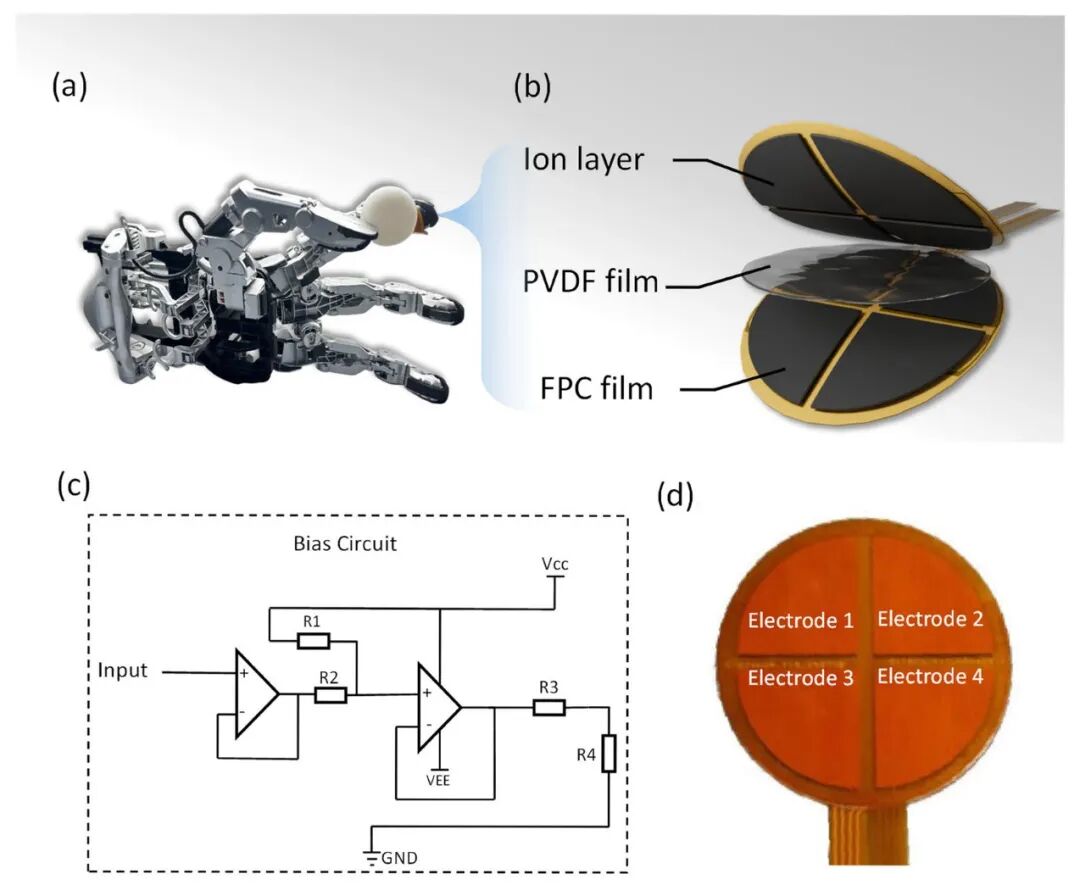

圖1 雙模柔性壓力傳感器示意圖及物理演示

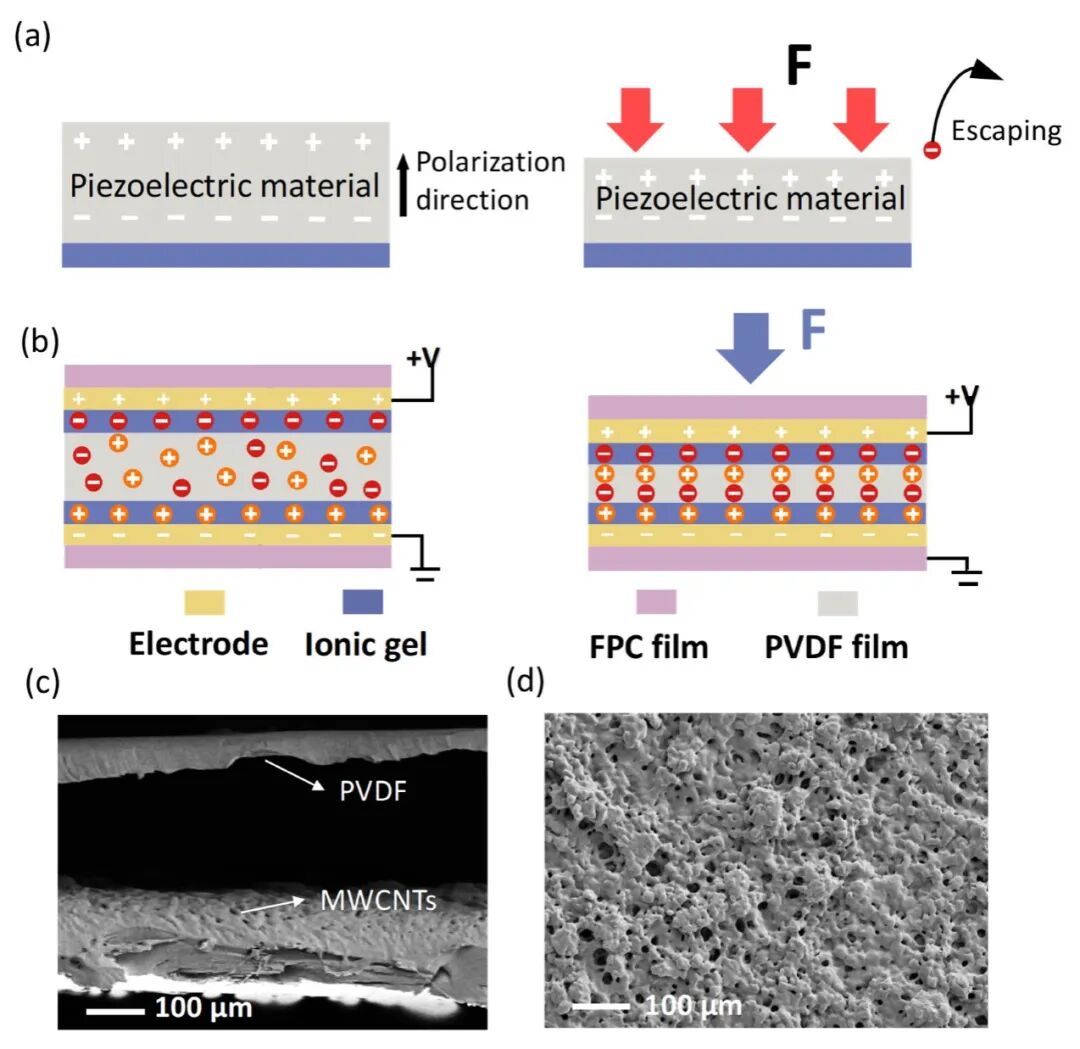

圖2 柔性壓力傳感器的力學示意圖與微觀結構表征
研究人員通過優化MWCNT（質量分別為0.25 g、0.5 g、0.75 g）與離子液體（體積分別為2 mL、3 mL、4 mL）的組成比例，發現當MWCNT質量為0.5 g、離子液體體積為3 mL時，該柔性壓力傳感器表現出最優性能，最大靈敏度達0.13 kPa?1。該靈敏度水平優于或相當于目前已報道的眾多柔性壓力傳感器（靈敏度通常在0.01 ~ 0.11 kPa?1范圍內），凸顯了本設計的性能優勢。在0 ~ 150 kPa壓力范圍內，該傳感器表現出優異的線性度（R2=0.9981），且經過2000次加載-卸載循環后仍能保持穩定性能。此外，離電與壓電機制的協同耦合，使該傳感器在靜態與動態壓力條件下均具有快速響應與高穩定性。通過不同球體沖擊角度及恒定壓力下的測試證實，該傳感器能夠保持快速且穩定的響應。

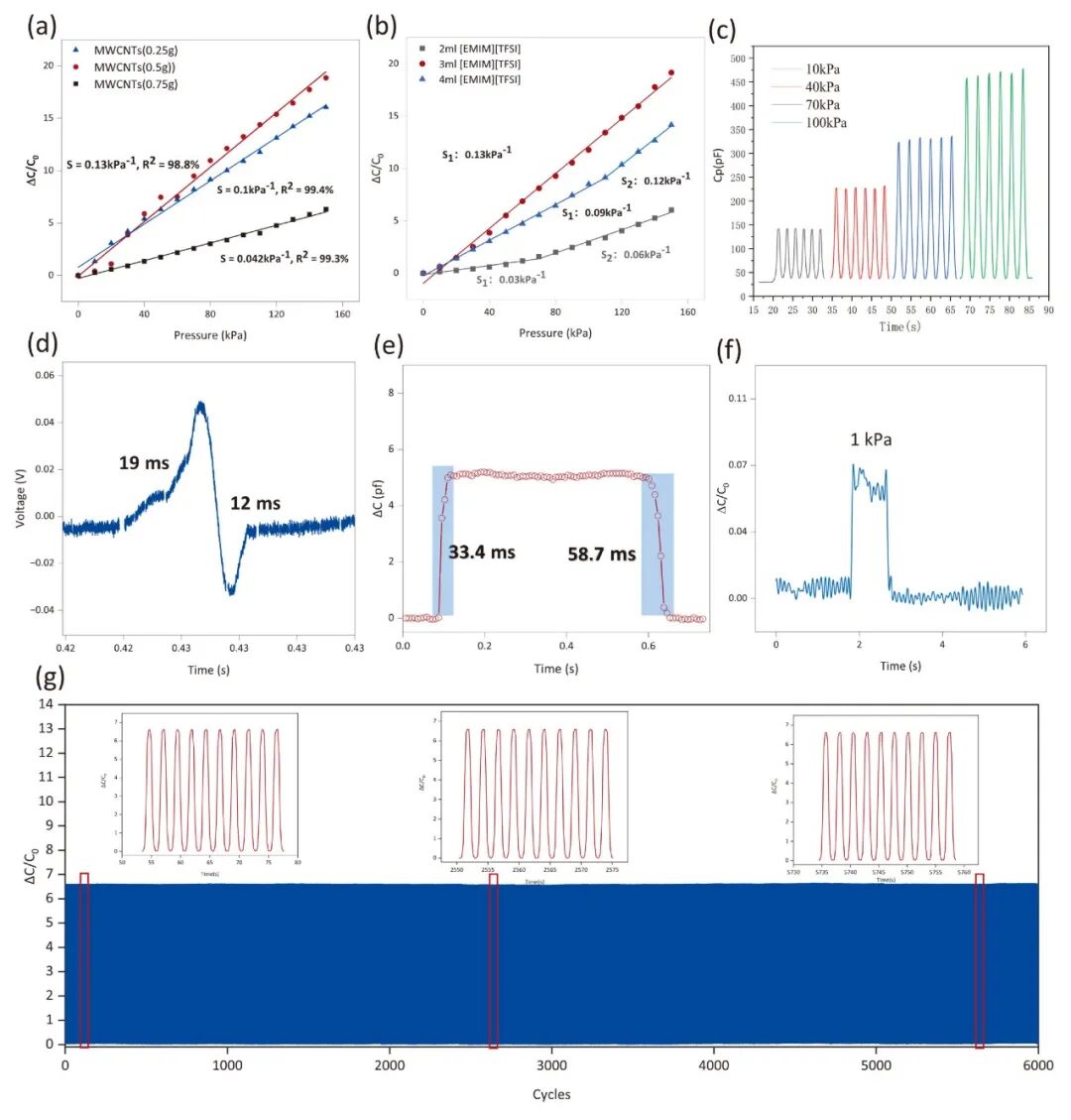

圖3 柔性壓力傳感器在不同條件下的性能特征

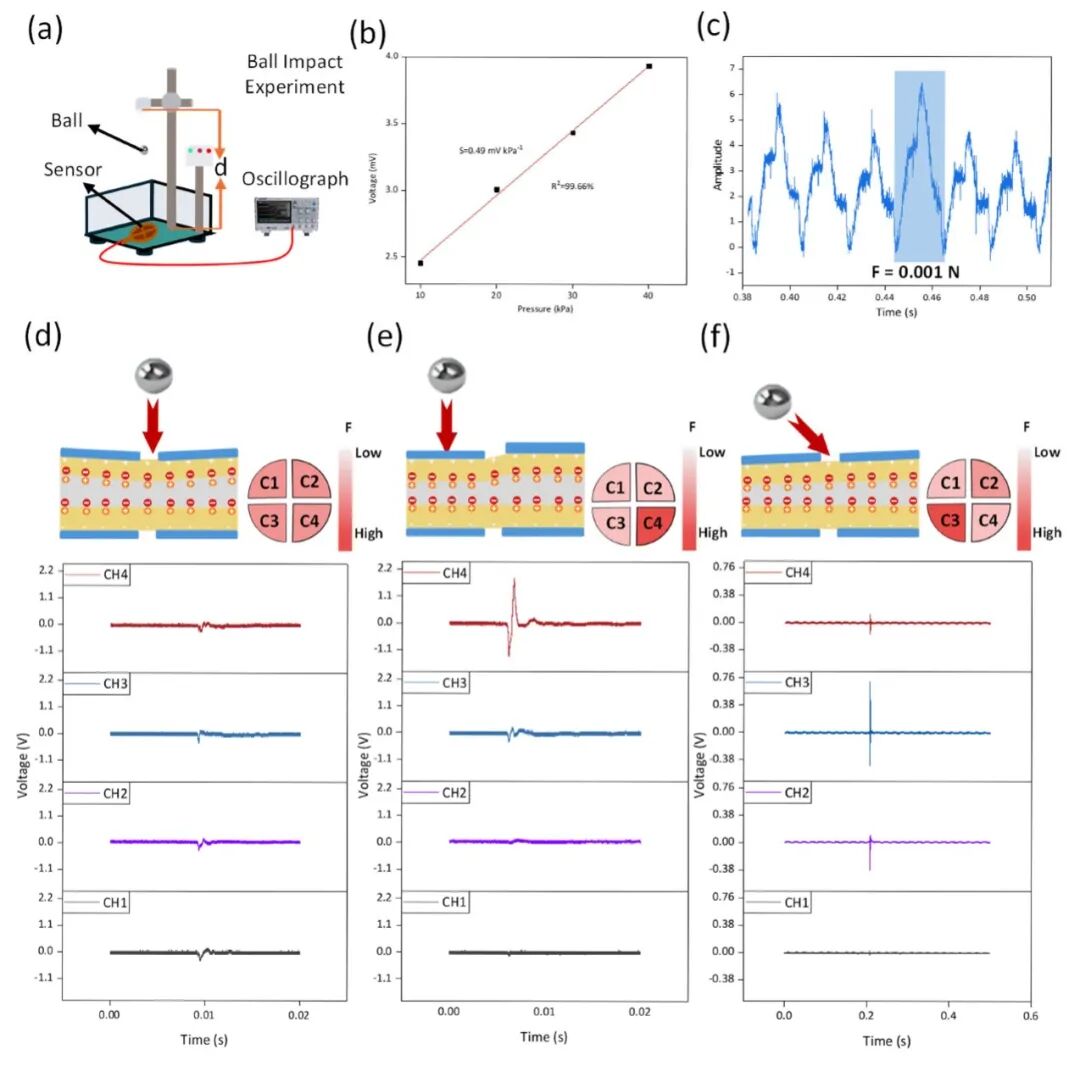

圖4 不同撞擊角度下的球體撞擊實驗及傳感器響應結果
這項研究創新性地將離電效應與壓電效應集成在單一柔性壓力傳感器中，展示了其在靜態與動態壓力可靠檢測方面的應用潛力。這種雙模傳感機制對于傳感器的結構優化及性能提升具有重要意義。
論文信息：
https://doi.org/10.3390/mi16091018
