一、物理特性與工作原理
電感、磁珠和0歐姆電阻在物理結構和工作原理上有顯著差異。電感是一種儲能元件，通過磁場存儲能量，其核心參數包括電感值(L)、直流電阻(DCR)、飽和電流(I_sat)和Q值(品質因數)。電感的感抗公式為Z = jωL，這意味著其阻抗隨頻率線性增加。在實際應用中，電感主要承擔能量存儲和轉換的功能，如電源濾波、LC諧振和信號耦合。

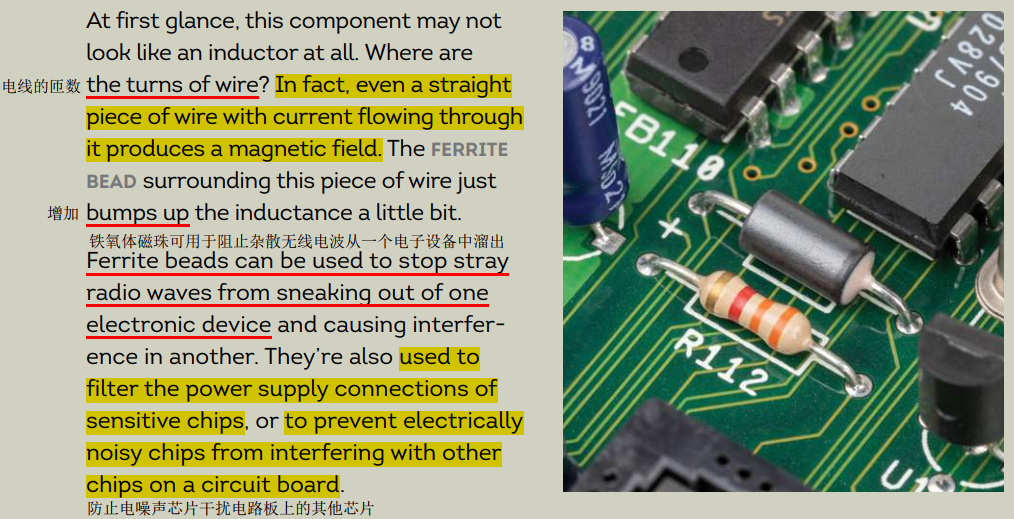

磁珠則是一種特殊的能量消耗器件，由高磁導率鐵氧體材料制成，其等效電路為電阻(R)與電感(L)串聯的復合元件。磁珠在低頻時主要呈現電感特性，隨著頻率升高，其電阻特性逐漸增強，最終在高頻段呈現阻性特性。這種特性使得磁珠能夠在寬頻范圍內抑制高頻噪聲，但其阻抗值會隨直流偏置電流增加而下降，因此選型時需特別注意額定電流和DCR值。
0歐姆電阻雖然在名稱上帶有"電阻"二字，本質上是一種低阻值電阻，實際阻抗約為0.1~0.5Ω。其核心參數包括直流阻抗(DCR)、額定電流和寄生電感(通常為0.3~0.5nH)。0歐姆電阻在電路中主要起到電流通路管理的作用，而非傳統意義上的限流或分壓功能。它在全頻段都有一定的衰減作用，但在高頻時寄生電感會導致阻抗上升，這一點需要特別關注。
下表總結了三種元件的核心參數與特性：
參數維度 | 0Ω電阻 | 磁珠 | 電感 |
直流阻抗 | <50mΩ | 0.01-0.5Ω | 0.1mΩ-10Ω |
頻率響應 | 全頻段低阻抗 | 高頻段高阻抗 | 低頻儲能/高頻衰減 |
核心功能 | 電流通路管理 | 高頻噪聲抑制 | 能量存儲/濾波 |
溫度敏感性 | ±100ppm/℃ | ±15%/℃ | ±5%/℃ |
典型應用場景 | 地平面跨接 | 信號線EMI濾波 | 功率轉換儲能 |
二、頻率響應特性與選型邏輯

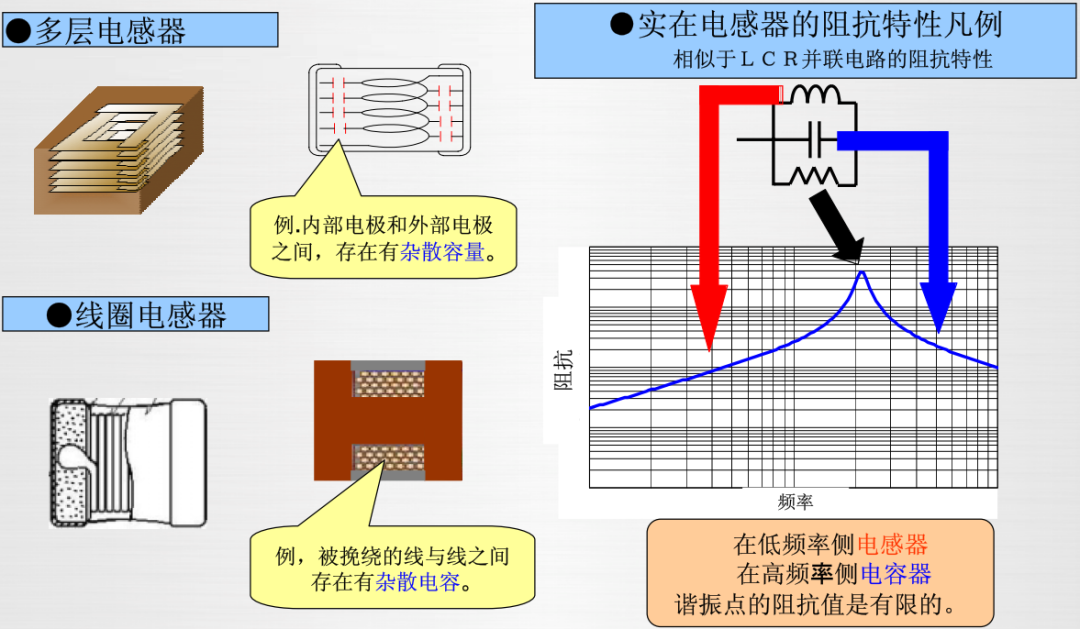

三種元件在頻率響應特性上存在顯著差異，這直接影響它們在電路中的應用選擇。電感在低頻段(通常<50MHz)表現出較好的濾波性能，其感抗隨頻率線性增加。然而，當頻率超過自諧振頻率(SRF)時，電感的阻抗會急劇下降，甚至變?yōu)槿菪宰杩埂＠纾粋€10μH的電感在100kHz時感抗約為6.28Ω，而在100MHz時感抗高達6280Ω。這種特性使得電感在低頻儲能和濾波方面表現出色，但在高頻應用中需要謹慎。
磁珠的阻抗特性與電感不同，它在低頻段主要表現為電感特性，隨著頻率增加，其電阻特性逐漸增強。例如，TDK MMZ1608系列磁珠在100MHz時阻抗約為50Ω，500MHz時上升至200Ω，而在1GHz時可達600Ω。這種特性使得磁珠在高頻噪聲抑制方面表現出色，特別是在10MHz~1GHz的頻段內。然而，磁珠的阻抗會隨直流偏置電流增加而顯著下降，如某智能手表采用MPZ1608S101A磁珠濾波1.8V DDR電源，導致500mA負載下壓降達0.3V，嚴重影響系統性能。
0歐姆電阻在低頻段接近導線特性，但在高頻段(>100MHz)其寄生電感會導致阻抗上升。例如，TDK MLG1608系列0歐姆電阻在500MHz時阻抗約為2Ω，遠低于同尺寸磁珠的阻抗。這種特性使得0歐姆電阻在高頻信號路徑中仍能保持較低的阻抗，但在某些高頻場景中可能不足以抑制噪聲。
基于這些頻率響應特性，工程師在選型時應遵循以下邏輯：
是否需要電流通路 → 是 → 選擇0Ω電阻
是否處理高頻噪聲 → 是 → 選擇磁珠
是否需要儲能/濾波 → 是 → 選擇電感
多需求并存 → 組合使用（如：電源路徑中串聯電感+并聯磁珠）
在實際應用中，電感通常用于電源濾波、LC諧振等需要儲能的場景；磁珠則專注于高頻噪聲抑制，如信號線EMI濾波；0歐姆電阻則主要用于地平面跨接、回流路徑優化等場景。三者選型的關鍵在于理解電路需求的頻率特性，并根據元件的阻抗曲線做出合理選擇。
三、應用案例
在消費電子產品的設計中，電感、磁珠和0歐姆電阻的合理應用對產品性能和EMC合規至關重要。分享三個案例
某TWS耳機電源設計。TWS耳機是近年來消費電子領域的熱門產品，其電源設計面臨空間受限和高效能的雙重挑戰。在某款高端TWS耳機充電倉的設計中，工程師采用了全磁屏蔽精密繞線電感搭配磁珠（如TDK SRF系列）的組合方案。具體來說，充電路徑中使用了一體成型電感（如Coilcraft XAL系列）作為主儲能元件，同時在耳機電源入口處串聯了MPZ1608S101A磁珠，有效抑制了高頻開關噪聲。
某智能家居主控板EMC整改。在智能家居主控板的設計中，WiFi模塊產生的高頻噪聲常通過電源路徑耦合到其他電路，導致系統復位等問題。某工程師通過頻譜分析發現，2.4GHz噪聲是主要干擾源。解決方案是在WiFi模塊電源入口處串聯MMZ1608S600A磁珠（600Ω@1GHz），同時在數字地與射頻地之間跨接0805封裝的0Ω電阻。這一組合措施將輻射發射降低了18dB，使誤復位率降為0，成功通過了EMC測試。
該案例展示了磁珠和0歐姆電阻在EMC整改中的協同作用。磁珠針對特定頻點的噪聲提供了高阻抗衰減，而0歐姆電阻則優化了地平面的回流路徑，減小了環路面積，從而降低了輻射發射。在處理復雜EMI問題時，組合使用不同元件往往能取得更佳效果。
多說一句，實際上磁珠在抑制高頻噪聲上有獨特的效果，因為磁珠會將噪聲幾乎全部轉為熱量，其他兩種器件是無法實現的。
某新能源汽車DC-DC模塊優化。由于汽車電子對可靠性和EMC要求極高，某5G基站電源模塊中，電感飽和導致輸出電壓紋波從50mV激增至300mV，嚴重影響系統穩定性。解決方案是將原4.7μH電感更換為Coilcraft XAL6060-472MEB（飽和電流從8A提升至15A），同時并聯SRF2012-101Y磁珠抑制開關噪聲。這一組合方案不僅解決了電感飽和問題，還將模塊效率提升了5%，同時消除了電感嘯叫現象。
該案例表明，在大電流、高可靠性場景中，電感的飽和電流和磁珠的阻抗特性都需要綜合考慮。通過提升電感飽和電流余量并補充磁珠高頻濾波，可以實現系統性能的全面提升。
四、協同應用策略與設計規范
在高速高密度電子設計中，電感、磁珠與0Ω電阻的協同應用已成為解決復雜EMI/EMC問題的關鍵策略。工程師需要建立"頻域-時域-熱域"三維分析思維，才能在復雜電路設計中游刃有余。
在電源路徑設計中，電感與磁珠的組合使用可以實現分層濾波。電感負責低頻儲能和濾波（如DC-DC主路徑），磁珠則專注于高頻噪聲吸收（如芯片電源入口）。這種組合方案能夠覆蓋更寬的頻率范圍，提高電源質量。
具體拓撲結構上，可采用電感+磁珠+去耦電容的π型濾波器結構。例如，在直升機電源模塊設計中，工程師采用了這一拓撲結構，成功抑制了電源噪聲。在選擇元件時，電感應滿足飽和電流要求（通常需預留20%余量），磁珠應覆蓋主要噪聲頻段，去耦電容則應根據磁珠的阻抗特性選擇合適容值。
在混合信號系統中，地平面分割是常見的設計手段，但分割后的接地處理需要謹慎。很多情況下，數字地與模擬地的分割處應使用0Ω電阻單點連接，而電源平面分割處則應使用磁珠連接。這種混合接地方案可以避免地環路干擾，同時保持各部分電路的直流連通性。
具體實施時，0Ω電阻應選擇適當封裝（如0805或0603），并靠近分割邊界布置，確保最短的回流路徑。磁珠則應根據噪聲頻段選擇合適型號（如100MHz~300MHz的噪聲需選擇阻抗峰值在該頻段的磁珠）。此外，還需注意磁珠的溫度特性，如Murata BLM18PG系列在85℃時阻抗可能下降30%，需在設計中預留足夠余量。
在USB、HDMI等高速信號路徑中，電磁干擾問題尤為突出。這些設計中可采用磁珠濾除高頻干擾，同時使用0Ω電阻優化地平面回流路徑。具體來說，可在信號線與地之間串聯磁珠（如BLM18PG121SN1D），形成LC濾波網絡，抑制高頻噪聲；而在信號路徑跨越地平面分割區域時，使用0Ω電阻確保回路連續性，減少環路面積。
在選型時，磁珠應選擇陡峭阻抗曲線的型號（如CBY尖峰型），以在特定頻段提供最大衰減；0Ω電阻則應選擇寄生電感較小的封裝（如0603或0805）。此外，還需注意信號完整性要求，避免因濾波元件引入過多損耗而導致信號質量下降。
在高密度設計中，熱管理是元件選型的重要考量因素。磁珠和電感在大電流下會產生顯著溫升，需根據實際電流選擇合適封裝和額定電流。例如，0603封裝的0Ω電阻通常支持1A電流，0805封裝支持2A，而1206封裝可支持3A以上。這個要特別注意，不是0歐姆電阻通流就是無限大。
降額設計是確保元件可靠性的關鍵手段。電阻的功率應按額定功率的70%降額設計，如1/16W電阻實際工作功率不應超過0.04375W。同樣，磁珠的額定電流也應降額使用，如某款藍牙音箱USB端口的磁珠選型需考慮峰值電流而非平均電流。
此外，磁珠與電感的并聯電容補償也是熱管理的重要手段。如在磁珠旁并聯低ESR電容（如10μF陶瓷電容）可以補償高頻阻抗，減小磁珠的功率損耗，從而降低溫升。這一策略在TWS耳機等小型設備中尤為重要。
五、未來趨勢與建議
隨著消費電子產品向高頻、高速、高密度方向發展，電感、磁珠與0Ω電阻的設計和應用也在不斷演進。未來趨勢主要體現在材料創新、封裝小型化和智能化設計三個方面。
在材料創新方面，新型納米晶電感（如Vishay IHLP系列）將Q值提升至新高度，能夠在更寬頻段內保持高Q值，減少能量損耗。同時，第三代半導體技術的普及也推動了磁珠向GHz以上頻段延伸，如TDK MMZ1608B系列已支持6GHz應用，為5G通信設備提供了更高效的噪聲抑制方案。
在封裝小型化方面，隨著TWS耳機等小型設備的普及，超小封裝元件（如0402、0201）的需求增加。這些小型元件雖然性能略遜于大封裝產品，但在空間受限場景中具有不可替代的優勢。例如，某款高端TWS耳機采用了0402封裝的磁珠和0Ω電阻，成功將PCB面積減小了15%。
在智能化設計方面，現代電源管理芯片（如MAX77659）采用了SIMO（單電感、多輸出）架構，結合自動裕量跟蹤功能，可以顯著減少電感和磁珠的數量。這一技術已在可穿戴設備中得到廣泛應用，根據實測，采用SIMO PMIC的TWS耳機充電速度提高近4倍，同時優化了解決方案尺寸和系統BOM成本。
總之，電感、磁珠與0Ω電阻是電子工程師的三大高頻"武器"，其選型與布局直接影響電路性能與EMC指標。通過理解三者的物理特性差異（電感的儲能性、磁珠的高頻阻性、0Ω電阻的布局優化能力），結合實際案例中的參數計算與測試驗證，工程師可以實現更精準的設計，為消費電子產品提供更穩定、高效的電源和信號環境
