Type-C 接口特性與設計目標

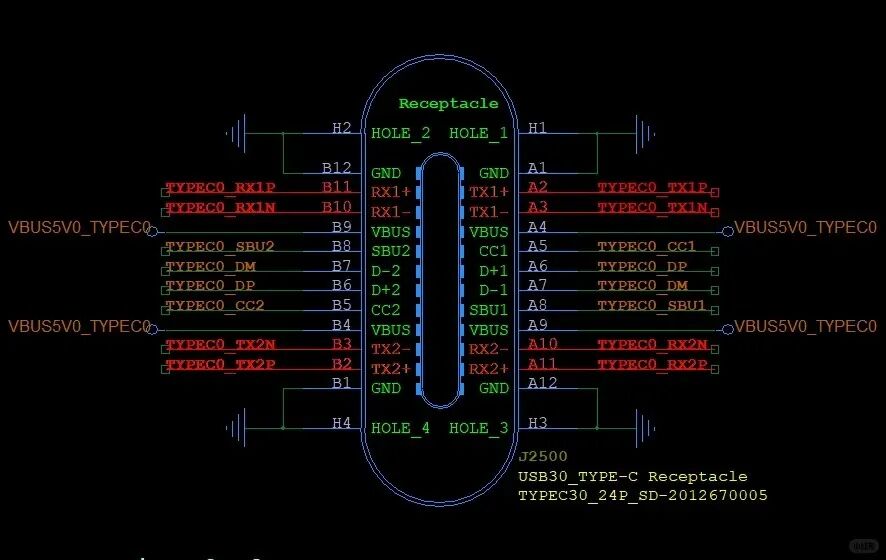

1. 接口特性支持正反插：通過 CC（Configuration Channel）引腳識別方向。高速數據傳輸：支持 USB 2.0（480 Mbps）、USB 3.2（20 Gbps）、HDMI Alt Mode 等。PD 快充：支持最高 100W（20V/5A）供電，需集成 PD 控制器。多引腳定義：包含 TX/RX 差分對、VBUS、GND、CC、SBU 等引腳。
2. 設計目標
信號完整性：確保高速差分信號（如 USB3.2）的阻抗匹配和低串擾。
電源可靠性：VBUS 大電流路徑的抗干擾能力和熱管理。
兼容性：滿足 USB-IF 規范，支持正反插和多協議切換。

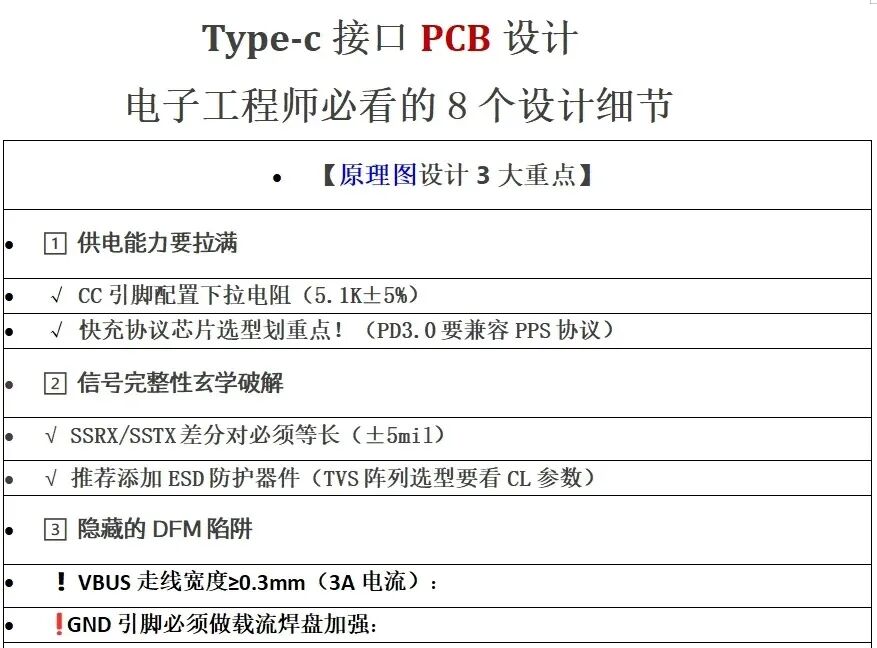

【原理圖設計3大重點】
1?? 供電能力要拉滿
√ CC引腳配置下拉電阻（5.1K±5%）
√ 快充協議芯片選型劃重點！（PD3.0要兼容PPS協議）
2?? 信號完整性玄學破解

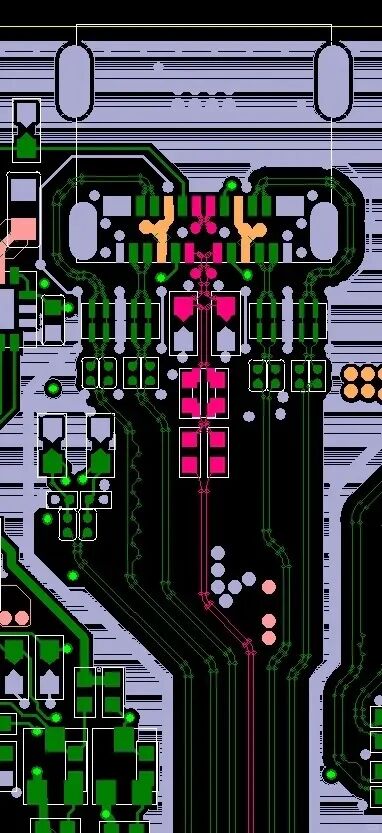

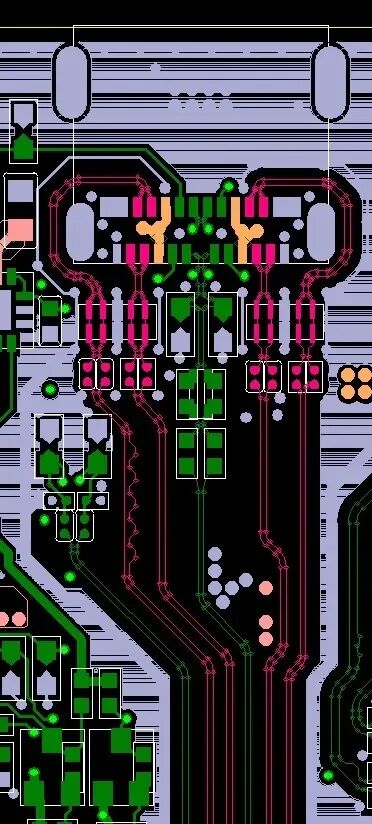

√ SSRX/SSTX差分對必須等長（±5mil）
√ 推薦添加ESD防護器件（TVS陣列選型要看CL參數）
3?? 隱藏的DFM陷阱

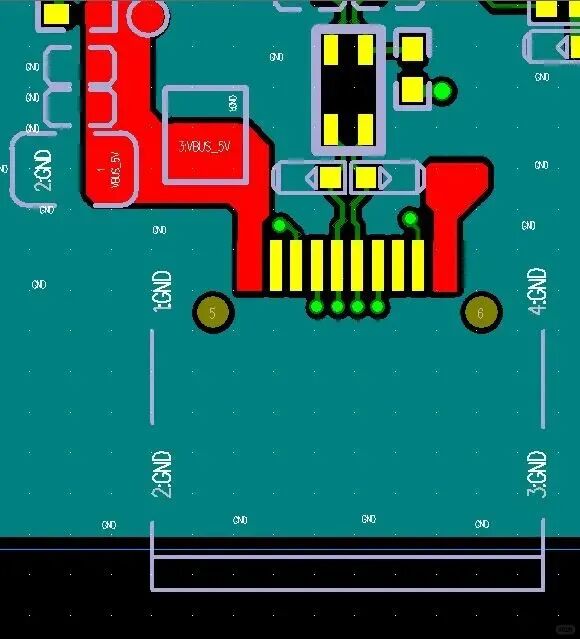

?VBUS走線寬度≥0.3mm（3A電流）：
?GND引腳必須做載流焊盤加強：
