本文精華看點：
- RK3588 DDR 控制器特性與設計要點
- LPDDR4/LPDDR4X/LPDDR5 電源設計差異
- 布局布線實戰技巧與時序要求
RK3588 DDR 控制器支持 LPDDR4/LPDDR4X/LPDDR5 標準，特點包括：
- 64 位數據總線，4 個 16 位通道，最大支持 32GB
- 支持 Power Down、Self Refresh 等低功耗模式
- 動態 PVT 補償與可編程 ODT 阻抗調整

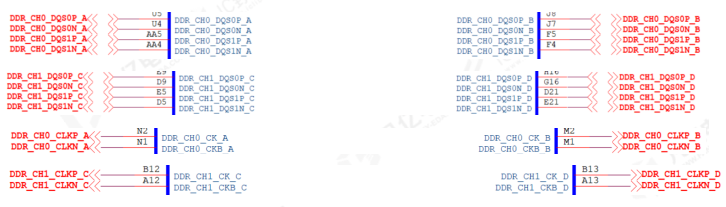

數據信號管腳分布（圖1）：展示了 CH0 通道 16 位數據信號 (DQ0~DQ15)、掩碼信號 (DM0~DM1) 和數據選通信號 (DQS0~DQS1) 的管腳排列。
圖 1 RK3588 DDR 部分?jǐn)?shù)據信號管腳
地址控制信號管腳（圖2）：包含地址線 (A0~A6)、時鐘 (CLK/CLKN)、片選 (CS)、復位 (RESET) 等控制信號。
圖 2 RK3588 DDR 部分地址?控制信號管腳
電源信號管腳（圖3）：不同類型 DDR 需要的電源軌，如 VDDQ、VDD2、VDD1_1V8 等。
圖3 RK3588 DDR 部分電源管腳
二、電源設計與上電時序1. 電源電壓要求

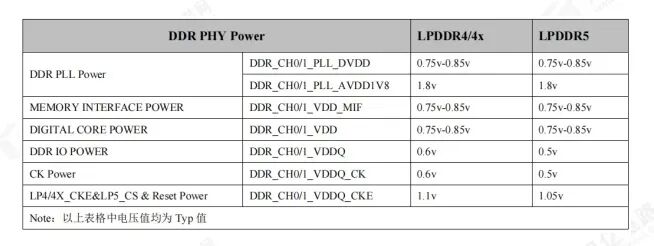

RK3588 DDR PHY 供電（表1）：
- VDDQ：LPDDR4/4X 為 0.6V，LPDDR5 為 0.5V
- VDD2：LPDDR4/4X 為 1.1V，LPDDR5 可在 0.9V/1.05V 間切換
DDR 顆粒供電（表2）：
- VDDQ：LPDDR4 為 1.1V，LPDDR4X 為 0.6V，LPDDR5 為 0.5V
- VDD2：LPDDR4/4X 為 1.1V，LPDDR5 為 1.05V (可低至 0.9V)
表2 LPDDR4/4x/LPDDR5 供電電源
2. PMIC 配置方案
雙 PMIC 方案（RK806-2）：
- VDDQ 調整電路（圖4）：通過 FB9 分壓電阻設置輸出電壓
圖4 RK806-2 BUCK9 FB 參數調整- VDD2 調整電路（圖 5）：同樣通過 FB9 設置，LPDDR4/4X 為 1.1V，LPDDR5 為 1.05V
圖5 RK806-2 BUCK9 FB 參數調整單 PMIC 方案（RK806-1）：

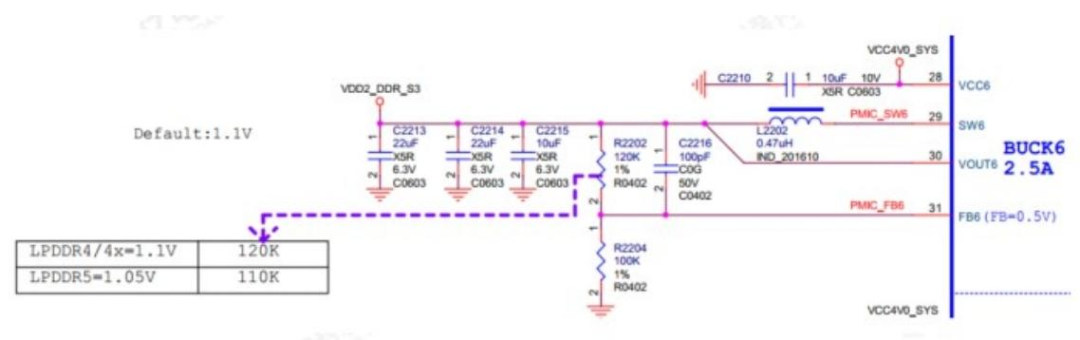

圖6 RK806-1 BUCK9 FB 參數調整圖7 RK806-1 BUCK6 FB 參數調整LPDDR4/LPDDR4X 兼容設計（圖 8）：通過不同電阻配置選擇對應電源軌。

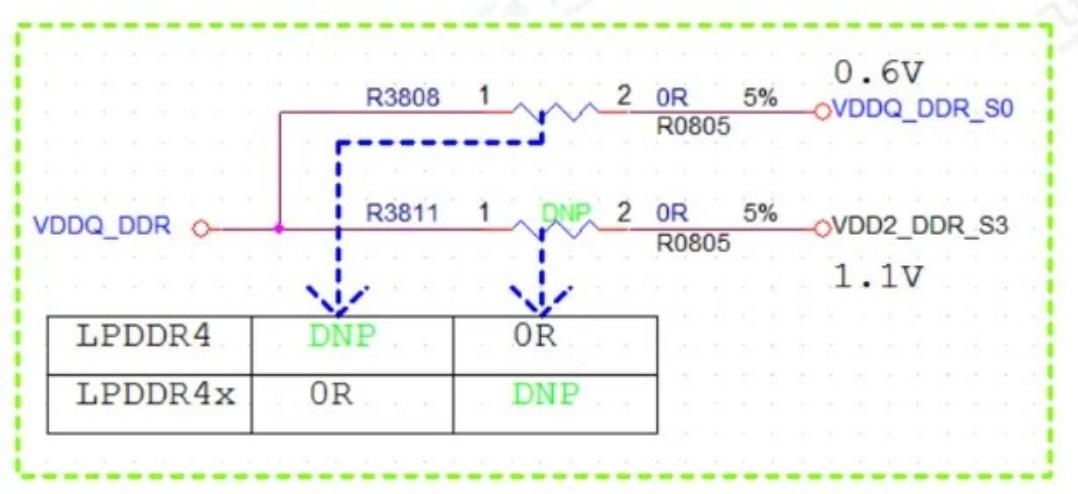

圖 8 LPDDR4/LPDDR4x 兼容設計電源選擇
3. 上電時序要點
- 自刷新期間，DDR_CH_VDDQ_CKE 必須保持供電
- LPDDR5 支持 DVFSC 模式，高頻用 1.05V，低頻用 0.9V
- LPDDR5 引入 WCK 時鐘，頻率可為 CK 的 2 倍或 4 倍

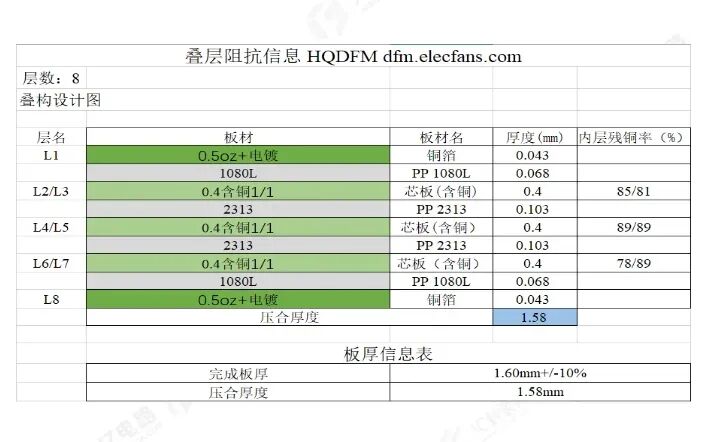

1. 8 層通孔板 (1.6mm)
疊層結構（圖9）：TOP-Gnd-Signal-Power-Gnd-Signal-Gnd-Bottom
圖 9 8層通孔1.6mm厚度推薦疊層

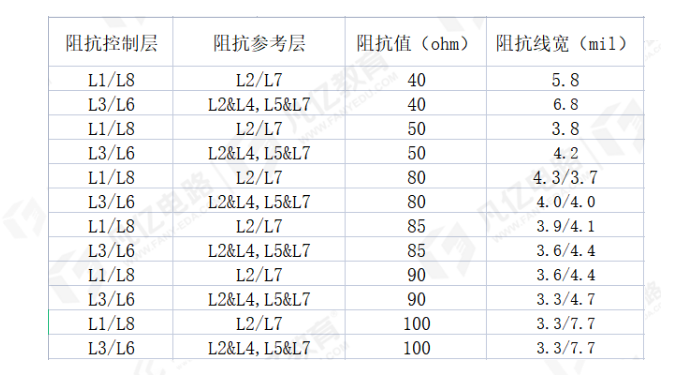

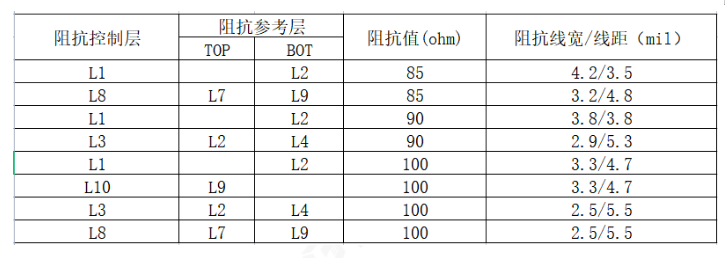

阻抗線寬（圖10）：
- 差分 80~100Ω 對應不同線寬 / 線距

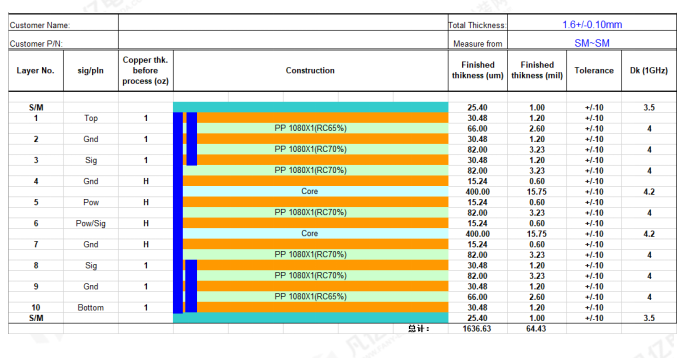

2. 10 層 HDI 板
1 階 HDI（圖11/12）：
- 層疊：TOP-Signal/Gnd-Gnd/Power-Signal-...-Bottom
- 阻抗控制：100Ω 差分線寬 / 線距約 3.3/4.7mil

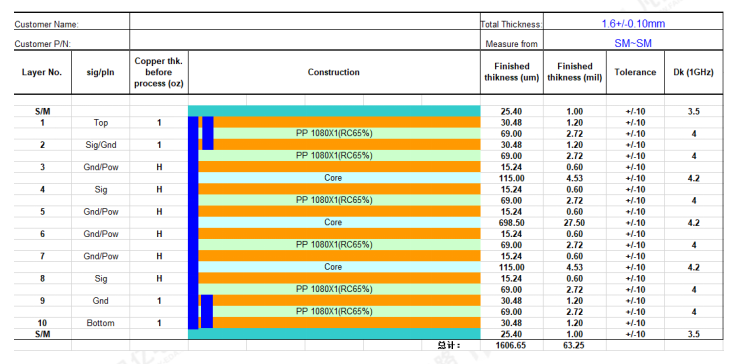

圖11 10層1階HDI板疊層設計圖12 10層1階HDI板阻抗設計

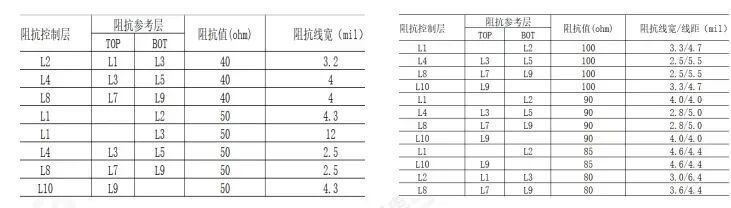

2 階 HDI（圖13~15）：

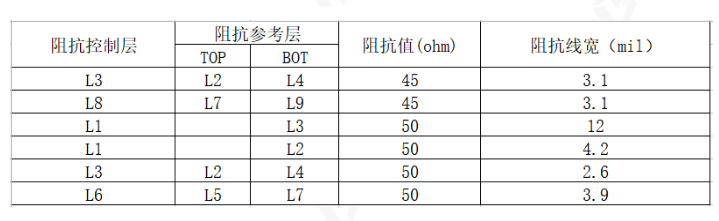

- 單端阻抗：45Ω 線寬約 3.1mil，50Ω 約 2.6~4.2mil
- 差分阻抗：85~100Ω 對應不同線寬 / 線距
圖13 10層2階HDI板疊層設計圖14 10層2階HDI板單端阻抗設計圖
圖15 10層2階HDI板差分阻抗設計圖
各類信號阻抗標準：
- DQ、DM、地址控制信號：40Ω±10%（圖16/17）
圖16 CH0與CH1通道數據DQ、DM阻抗線
圖 17 CH0與CH1通道地址、控制阻抗線
- CKE 信號：50Ω±10%（圖 18）
圖18 CH0與CH1通道CKE阻抗線
- DQS、CLK 差分信號：80Ω(允許 90Ω±10%)（圖 19）
圖19 CH0與CH1通道DQS與CLK差分阻抗線
1. 優先使用原廠模板
瑞芯微提供經過驗證的 DDR 布局模板，包含：

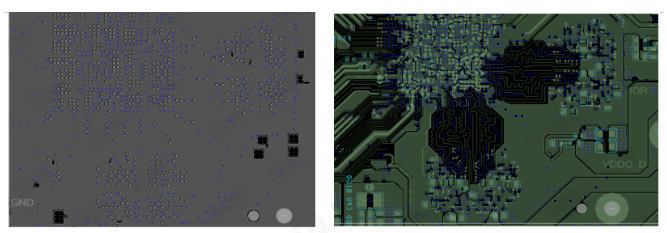

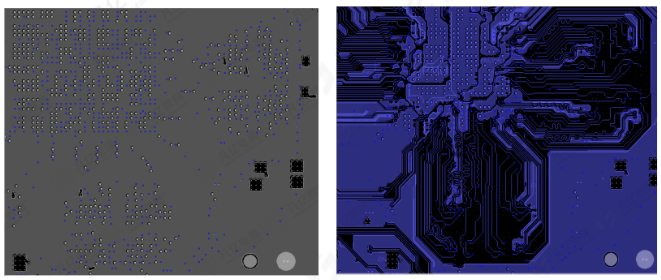

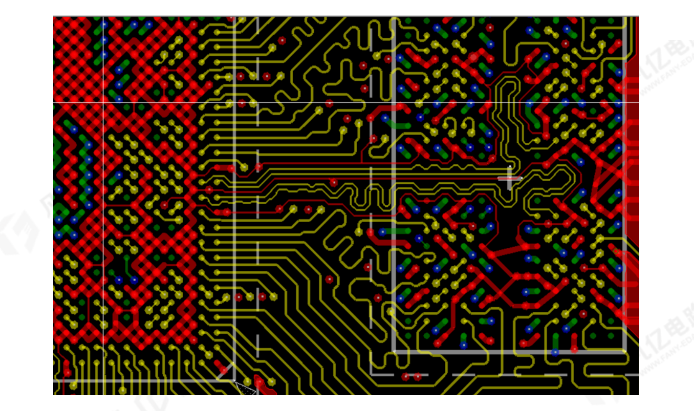

L1層DDR電路走線示意圖 L2層DDR電路走線示意圖
L3層DDR電路走線示意圖 L4層DDR電路走線示意圖
L5 層 DDR 電路走線示意圖 L6層DDR 電路走線示意圖
L7層DDR 電路走線示意圖 L8層DDR 電路走線示意圖
2. 關鍵布線技巧
地過孔設計（圖20）：

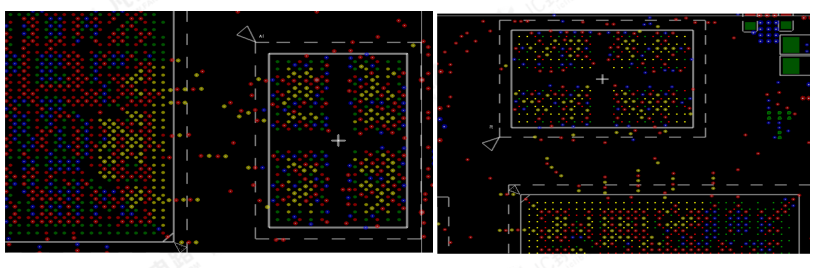

圖20 RK3588地過孔示意圖

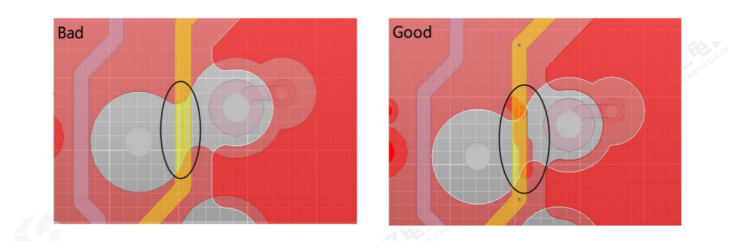

- 信號換層處需添加 GND 回流過孔（圖21）
圖21 信號換層添加地過孔示意圖
- 優化過孔位置，避免信號串?dāng)_（圖 22）

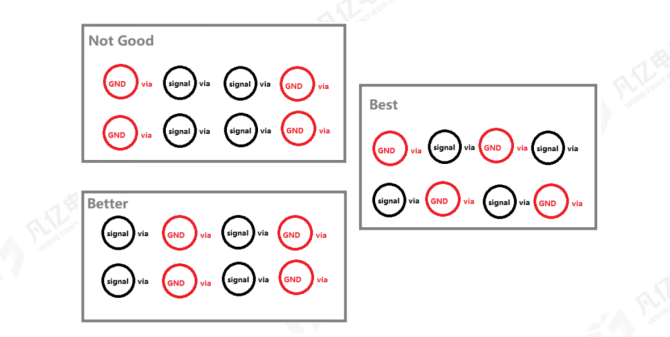

圖 22 回流地過孔的位置示意圖

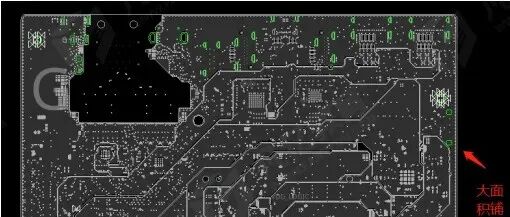

參考平面完整性：

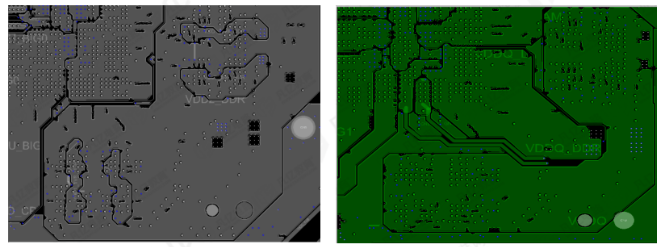

圖 23 地平面割裂補全示意圖

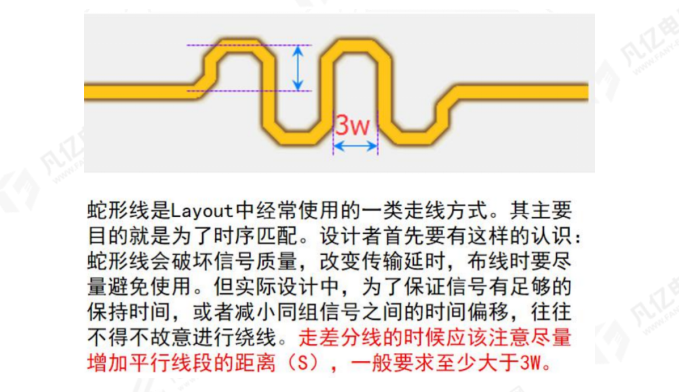

- 蛇形走線盡量避免，必要時保持間距 > 3W（圖 24）
圖 24 蛇形走線示意圖

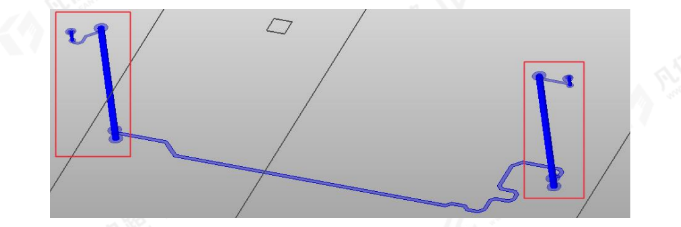

圖25 過孔延遲示意圖
電源過孔配置：
- VDD_DDR/VDDQ_DDR/VDD2_DDR：≥6 個 0503 過孔
- VDD1_1V8_DDR：≥2 個 0402 過孔
- 電容焊盤：0603/0805 封裝建議一個焊盤兩個過孔
等長控制：
- 同 Byte 內 DQ-DQS、DM-DQS：≤16ps

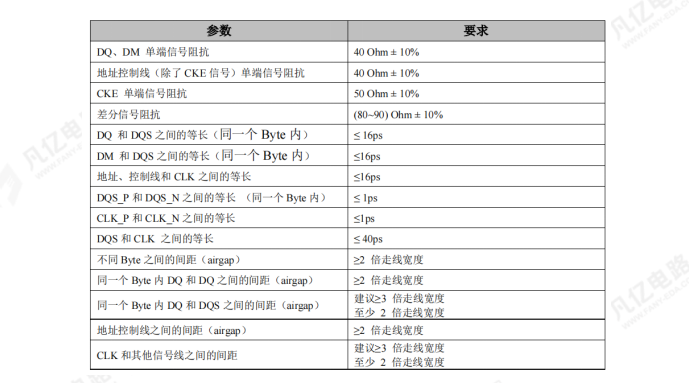

LPDDR4阻抗、時序表
間距要求：
- 同 Byte 內 DQ-DQ：≥2 倍線寬 (建議> 3 倍)
- DQ/CA 信號線對調：不支持，需與原廠確認
- ZQ/ODT 電阻配置錯誤：ZQ 需 240Ω±1%，ODT_CA 需 10kΩ±5%
- 電源平面割裂：導致回流路徑不完整
- 差分線不等長：影響信號同步性
- 忽略過孔延時：造成時序偏差
RK3588 DDR 電路設計是一項系統工程，從電源設計到疊層規劃，從阻抗控制到時序優化，每個環節都至關重要。建議優先采用瑞芯微原廠模板，如需自行設計，務必進行仿真驗證并與 FAE 確認。
