設計原理圖時，例如LED燈矩陣，原理圖中包含許多重復的電路模塊，這種情況下用智能粘貼去繪制原理圖就可以節約設計時間，那么AD原理圖中如何使用智能粘貼呢？下面以一個小模塊需要復制4行4列為例進行講解，如圖1所示。
1）框選這個小模塊所有器件，按快捷鍵“Ctrl+X”進行器件剪切（由于等下復制時會把本來含有的包括在內，所以這里需要進行剪切）。
2）然后執行菜單命令“編輯-智能粘貼”或者執行快捷鍵“Shift+Ctrl+V”，進入智能粘貼設置界面，如圖2所示。

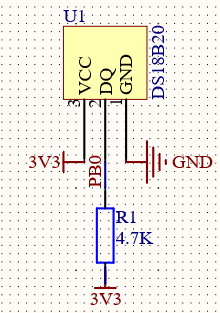

圖1 Demo電路

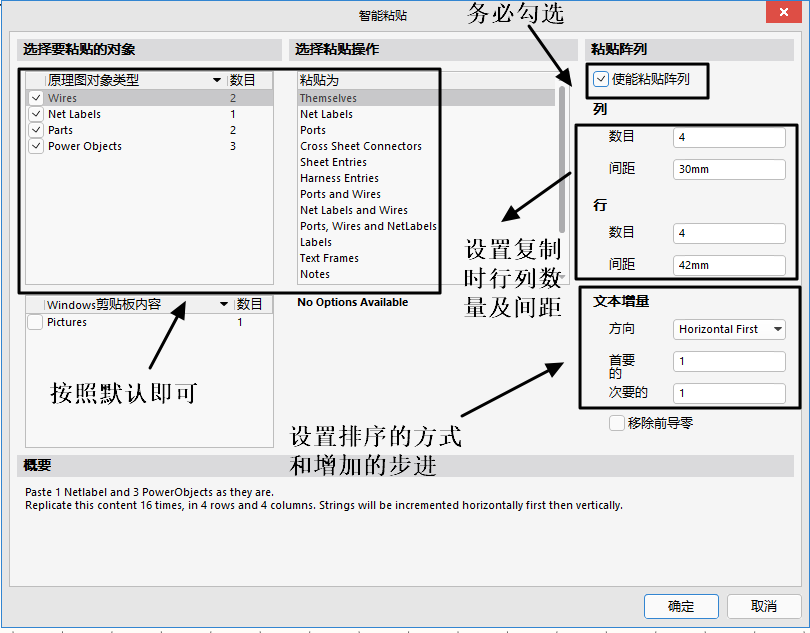

圖2 智能粘貼界面
3）進入智能粘貼設置界面后勾選“使能粘貼陣列”
4）“列”和“行”數目都設置“4”，間距分別設置“30mm”和“42mm”
5）文本增量選項，選擇“Horizontal”表示行優先，即從水平開始排序元器件位號。
6）設置完成后點擊確定，在原理圖界面會出現方框，將方框放置在原理圖中即操作成功，效果圖如圖3所示。

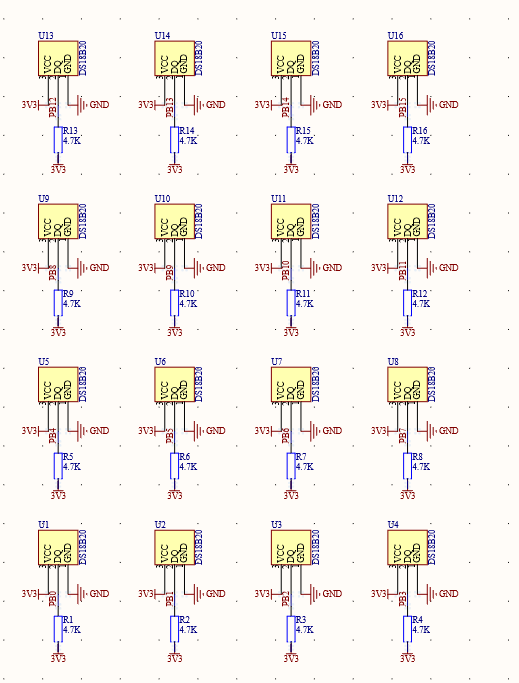

圖3 智能粘貼效果圖
