多層板壓合和冷卻時，銅箔、芯板與半固化片都會發生尺寸變化。若板厚中軸兩側的材料、介質厚度和銅分布不對稱，熱應力會形成凈彎矩；所以總層數、總板厚和外層銅厚相同，仍不能證明疊層平衡。

同樣是六層板，板厚、外層銅厚和成品尺寸都沒有改，第二版在回流后卻出現明顯弓形。把板平放在平臺上，四角會有一角懸空；銅厚報告仍然合格。這里要先下一個明確判斷：總銅量一樣，不等于板厚中軸兩側的應力分布一樣。

板翹不是只由某一層“銅太厚”造成。壓合升溫、樹脂流動、固化收縮和冷卻同時作用，疊層兩邊若不能近似鏡像，尺寸變化就難以互相抵消。本文只討論疊層對稱這一條路徑，并給出出廠前可做的單變量復核。

層數相同，為什么結構仍可能不對稱？

判斷對稱要以成品板厚中軸為界，把上半部每一層與下半部對應層逐項比較。信號層對信號層、電源層對電源層只是起點，還要核對銅厚、介質類型、介質厚度和大面積銅覆蓋率。

例如上側是一張較薄半固化片，下側卻是較厚芯板；或者上側信號層幾乎空白，下側電源層接近滿銅。兩邊名義上都有三層，壓合后的剛度和收縮路徑仍然不同。圖紙中的層號對稱，材料堆疊可能并不對稱。

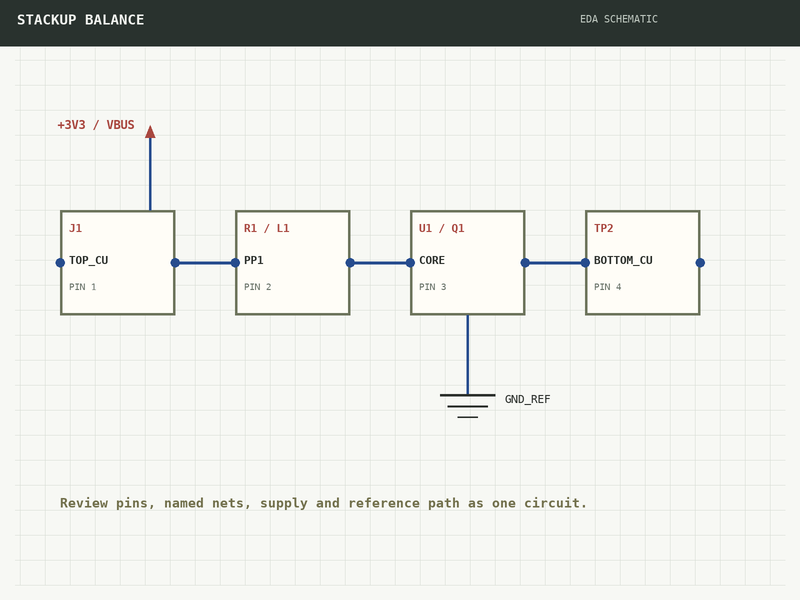

圖1 疊層層名、介質與板厚中軸的工程核對視圖

翹曲背后的力，沿哪條路徑形成？

銅、玻纖和樹脂的熱膨脹與固化收縮特性不同。升溫壓合時，各材料在面內方向被約束；冷卻后，如果上、下兩側收縮量不同，就會像雙金屬片一樣產生彎曲趨勢。差異越靠近外表面，形成彎矩的力臂通常越大。

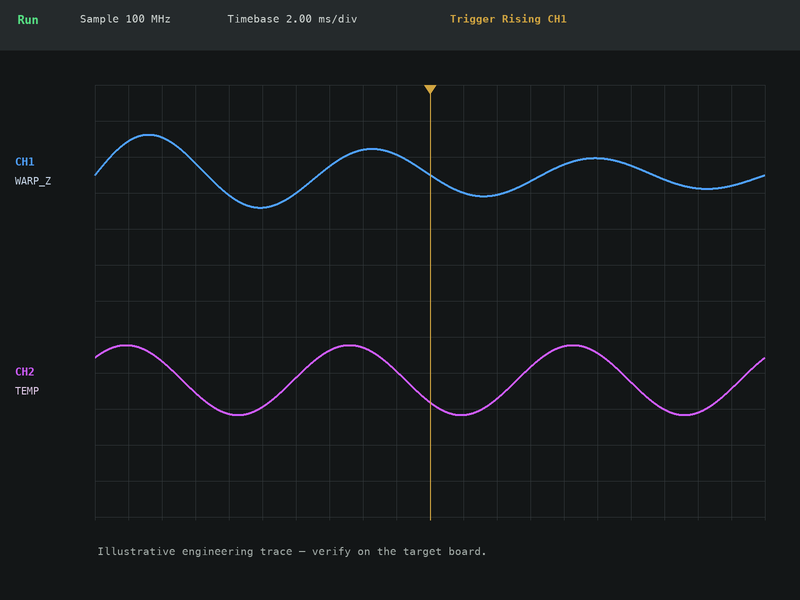

圖2 溫度變化下板彎趨勢與中軸兩側響應

局部銅密度也會改變樹脂流動和區域剛度。整板平均銅覆蓋率接近，仍可能出現左上角大面積銅、右下角大片空白的局部不平衡。因此評審不能只看一個全板百分比，還要觀察成對層和分區銅量。

板翹評審的對象不是“銅多不多”，而是應力相對板厚中軸是否能近似抵消。

鏡像疊層要核對哪些字段？

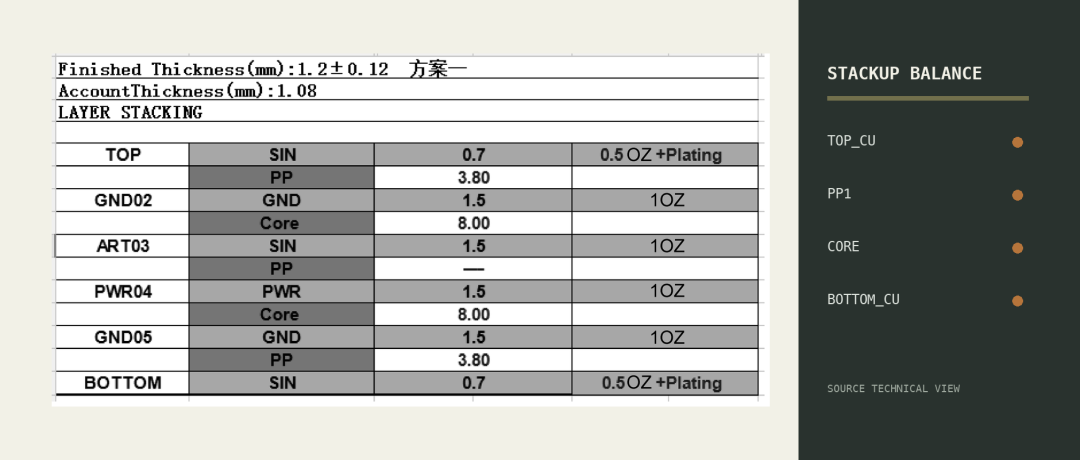

把板廠疊層表打印出來，從最外層向中間逐對標記。對應層的銅厚、芯板或半固化片類型、介質厚度、樹脂含量和目標阻抗結構應有明確關系。不是所有字段都必須數值完全相同，但任何不對稱都要有電氣或制造理由。

電源層和地層若承擔不同銅面，可以通過銅平衡圖形、工藝邊補銅或重新分配層序降低差異。補銅必須遵守電氣間距和網絡規則，不能為了“看起來均勻”在高速節點附近增加懸浮銅或改變阻抗邊界。

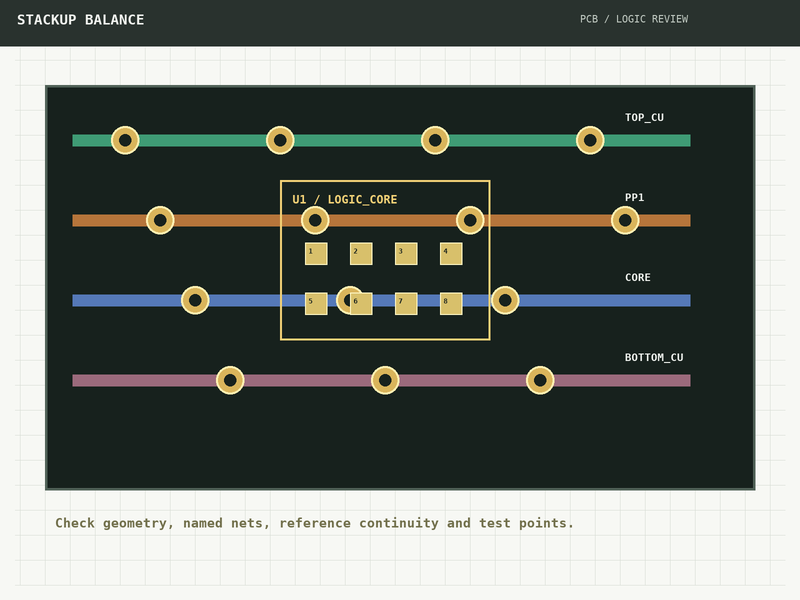

圖3 成對層銅分布、過孔與參考面的版圖復核

·材料成對：核對芯板、半固化片與樹脂體系。

·厚度成對：以成品中軸比較對應介質距離。

·銅量分區：同時看整層平均和局部密度。

怎樣做一次不混變量的板翹驗證？

選擇同一板材批次、相同外形、相同總厚和相同壓合參數，只把疊層調整為更接近鏡像，其他版圖與表面處理保持不變。記錄壓合后、成品后和回流后的板彎與板扭，避免用不同尺寸或不同銅厚批次混在一起比較。

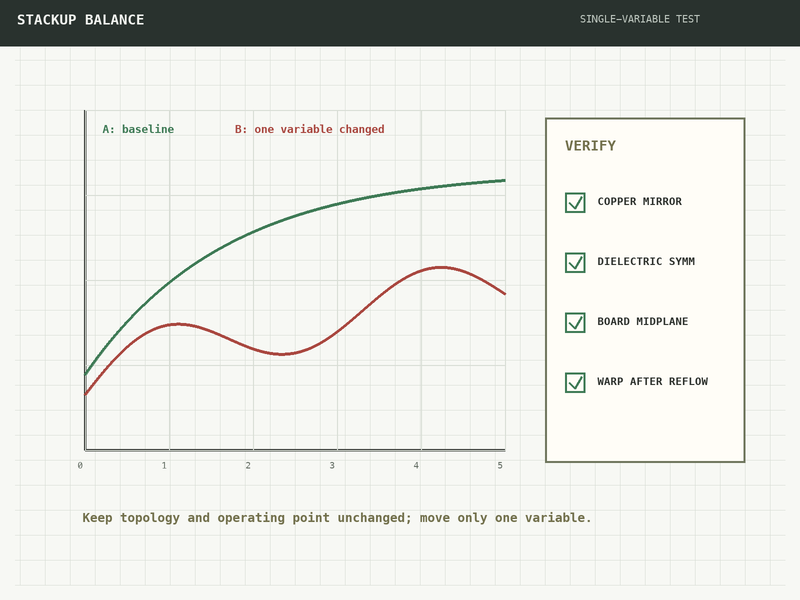

圖4 對稱疊層與原疊層的單變量板彎對照

若只能做一版板，可以先用板廠給出的疊層與銅平衡評審結果覆蓋風險區域，再在拼板工藝邊和成品對角線設置固定測點。單次肉眼看平不能代替量化；溫度循環后的變化更能說明殘余應力是否仍在釋放。

對稱疊層能降低板翹風險，但不能保證任何設計都絕對平整。超薄板、超大板、局部重銅、混壓材料、埋銅塊和不對稱器件熱容量都可能引入新的結構差異，仍需板廠按實際工藝評估。

阻抗、耐壓、載流和參考平面要求也不能為了形式對稱而讓步。可靠做法是先滿足電氣功能，再讓材料與銅分布盡可能圍繞中軸平衡，并把無法對稱的原因?qū)戇M(jìn)疊層說明和檢驗計劃。

1.鎖定制造條件材料、板厚、外形和壓合參數保持一致。

2.只改疊層平衡不同時修改銅厚與拼板方向。

3.同點位測量壓合、成品和回流后重復記錄。

層數與總銅厚只是統計量；能用于工程決策的是成對材料、成對厚度、分區銅量和回流后實測板彎。

結論

下次看到“六層改六層、銅厚沒變”的改版，不要直接判定機械風險不變。把疊層表沿中軸折一次，逐項找出沒有鏡像關系的材料與銅分布。

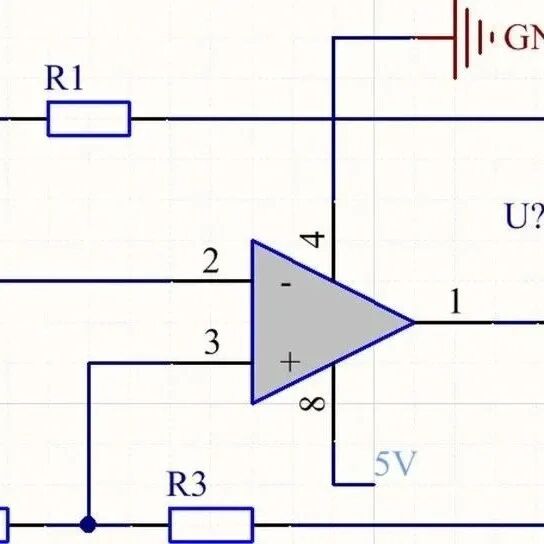

雙電源運放改成單電源，為何要加中點偏置？
