在繪制原理圖時，有時會遇到元器件管腳放置錯誤需要更改管腳位置，或者管腳名錯誤需要更改管腳信息的情況，一般情況可以直接去與原理圖庫進行更改，這里介紹一下如何在原理圖中移動元器件管腳以及更改管腳名稱？
1、移動元器件管腳。
1）首先選中該器件，在原理圖右側元器件屬性框點擊“Pins”，然后解鎖元器件管腳，如圖1所示。
2）解鎖元器件管腳后，點擊元器件管腳就可以移動元器件管腳了，如圖2所示。移動完成后建議將元器件管腳鎖定，這樣可以防止移動時誤將元器件管腳進行移動。

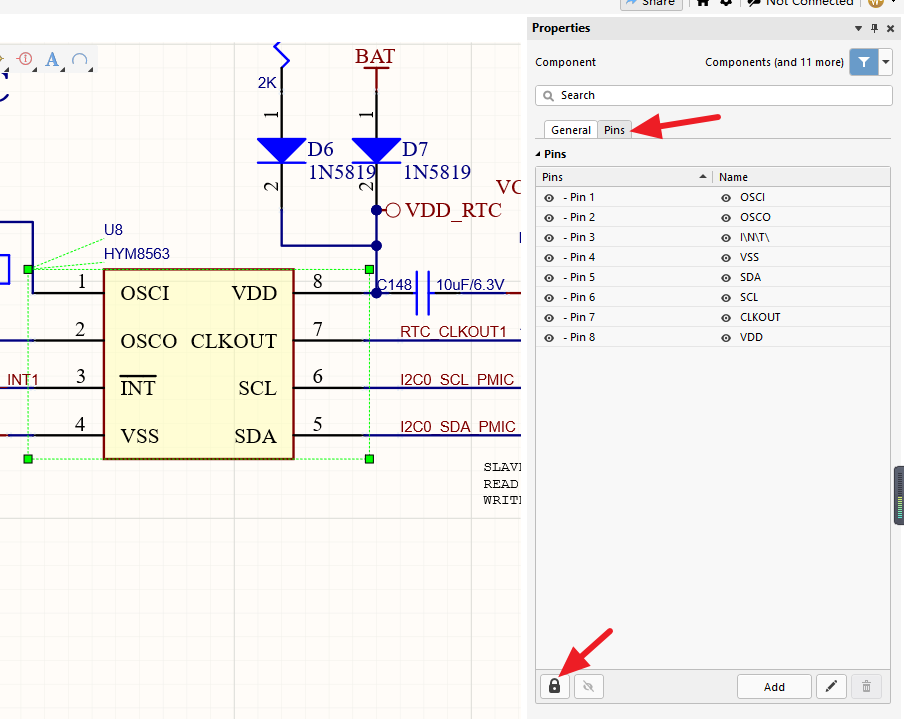

圖1 解鎖器件管腳

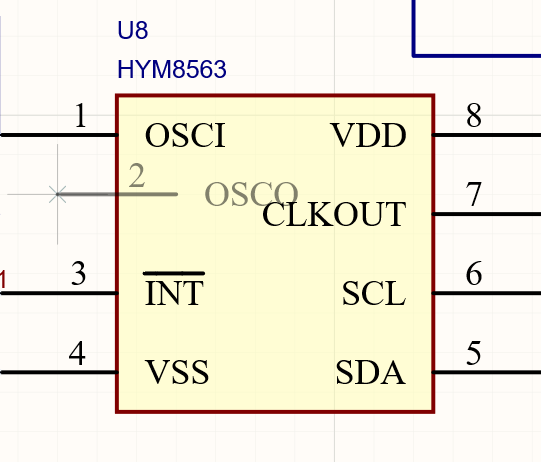

圖2 可以移動編輯的器件管腳
2、更改管腳網絡名。
1）首先選中該器件，在原理圖右側元器件屬性框點擊“Pins”，然后選中需要更改的器件管腳，如圖3所示。

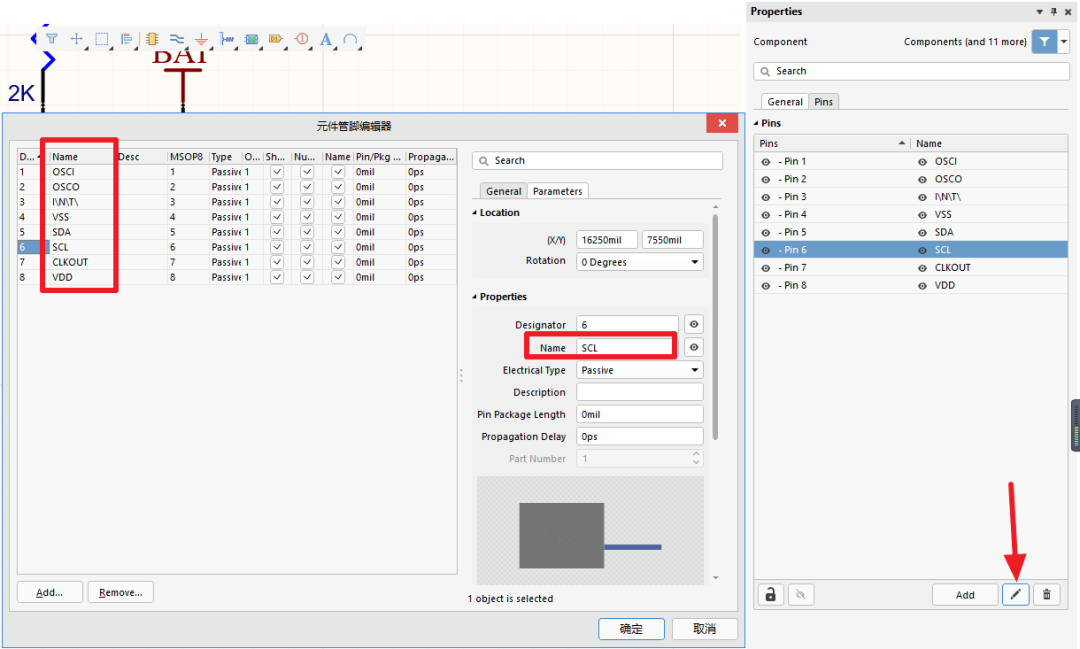

圖3 器件管腳名稱編輯器框
