直流電流采樣電路全解析與應用

• **1. 低邊電流采樣**
• **2. 高邊電流采樣**
• **3. 集成數字功率計（如INA229）**
• **4. 霍爾電流傳感器**
•

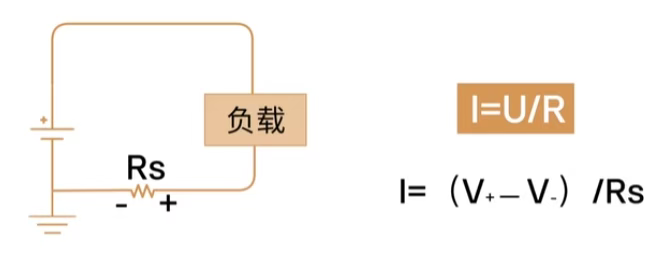

• 1. 低邊電流采樣

精密電阻兩端會產生電壓差。根據歐姆定律，即電流I等于電壓U除以電阻R，通過將精密電阻兩端的電壓差除以精密電阻的阻值，即可得出電路中的電流值。

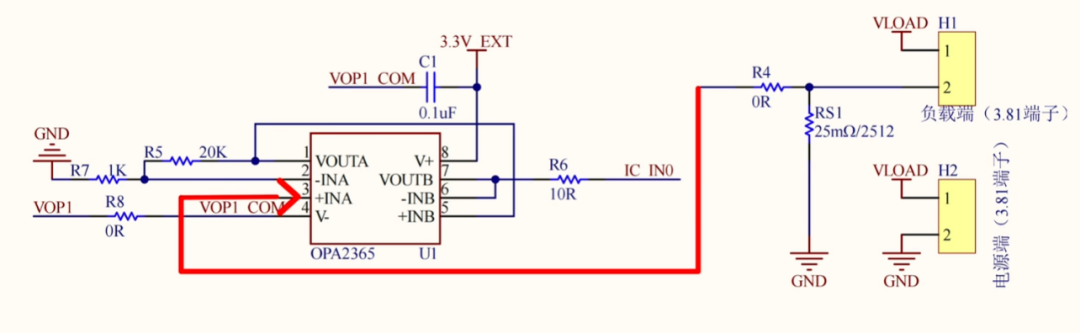

原理圖 ：

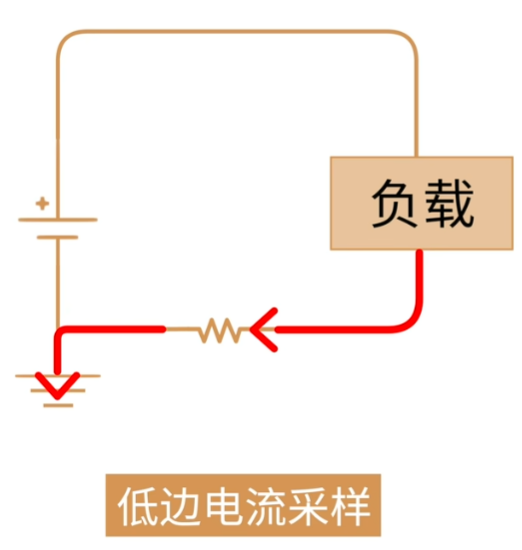

• 分流電阻（如25mΩ）連接在負載與地之間，假設負載電流為1A，在RS1兩端的電壓差就是25mV，電流流經負載后通過分流電阻返回地。
• 根據電路參數得到放大倍數為Uout=25mV*21=525mV=0.525V。
• 后續經過電壓跟隨器和MUC的ADC引腳檢測電流值大小。實際測量值與理論值之間存在一定的誤差。這是由于原定誤差和ADC基準等誤差引入的結果。在實際應用中，為了提高測量精度，我們需要選擇更高精度的元件和電壓基準源。

優點 ：

• 成本低，電路結構簡單。
• 適合小電流或?qū)Τ杀久舾械南M(fèi)電子場景。

缺點 ：

• 低頻干擾
  ：大電流時容易引入噪聲。
• 安全性問題
  ：無法檢測負載對地短路故障（如接地短路）。
• 精度限制
  ：ADC基準誤差和元件精度影響測量結果。

應用場景 ：

• 低成本設備（如電池充電器、LED驅動等）。

2. 高邊電流采樣

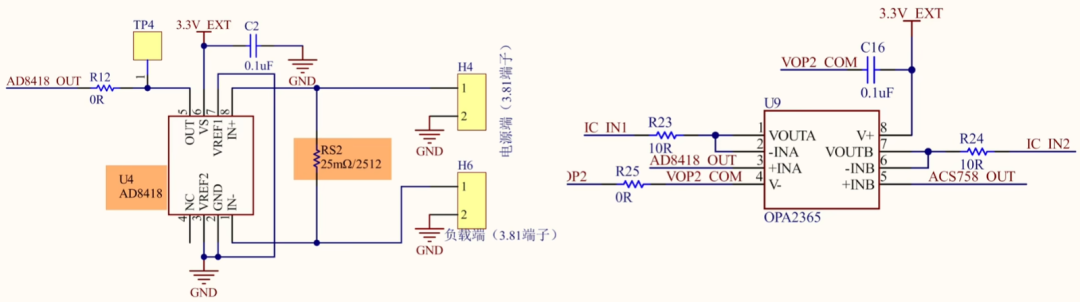

原理圖 *：

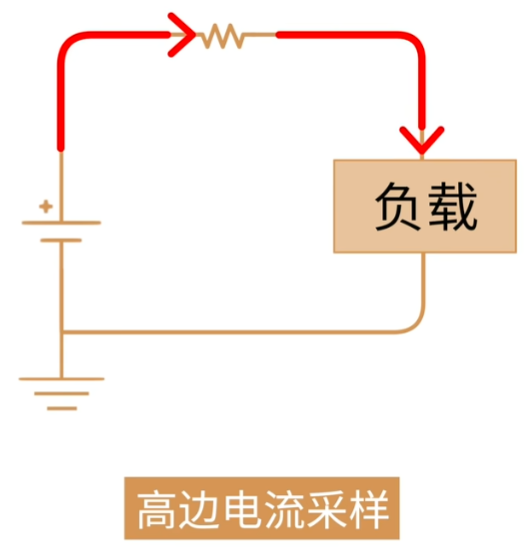

• 分流電阻位于電源正極與負載之間，電流從電源正極→分流電阻→負載。
• 使用了一片電流檢測放大器AD8418，它是一款高壓高分辨率電流檢測放大器，確定初始增益為20V/V，在整個溫度范圍內的最大增益誤差為±0.15%。
• 對于高邊電流檢測，還需要考慮共模電壓范圍AD8418具有優異的輸入共模抑制性能。它能夠在采樣電阻上進行雙向或單向的電流檢測。
• 通過計算得出Uout=25mV*20=500mV=0.5V

優點 ：

• 安全性高
  ：可檢測負載對地短路故障（如接地短路）。
• 抗干擾
  ：共模抑制比高，適合復雜電磁環境。

缺點 ：

• 成本較高
  ：需高壓運放和精密元件。
• 電路復雜
  ：需處理高共模電壓（如電源電壓）。

應用場景 ：

• 高可靠性場景（如工業控制、電動汽車BMS、電源管理）。

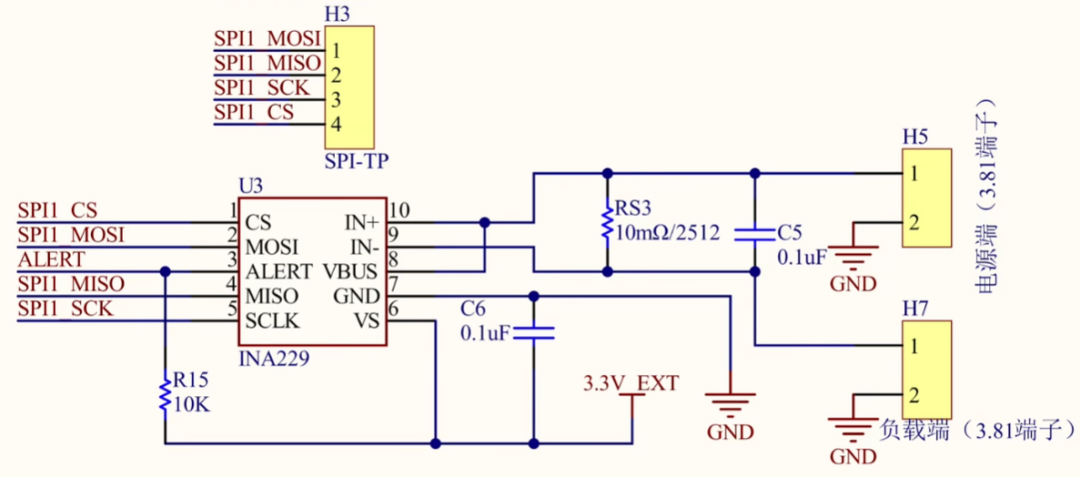

3. 集成數字功率計（如INA229）

原理圖 ：

• 高精度集成芯片，內部包含分流電阻、ADC和計算單元。
• 通過SPI接口只需設置好采樣電阻，母線電壓和功率等參數直接輸出電流、電壓和功率數據（無需外部運算放大器）。
• 特點
  ：
• 內部分流電阻精度高（如50mΩ）。
• 支持雙向電流檢測（充電/放電）。

優點 ：

• 簡化設計
  ：減少外圍元件（無需獨立運放）。
• 高精度
  ：±1%典型誤差，支持校準。
• 數字化輸出
  ：通過SPI直接與MCU通信，降低開發難度。

缺點 ：

• 接口依賴
  ：需MCU支持SPI協議。
• 成本略高
  ：相比分立方案價格更高。

應用場景 ：

• 需要數字化監控的系統（如智能電表、服務器電源、物聯網設備）。

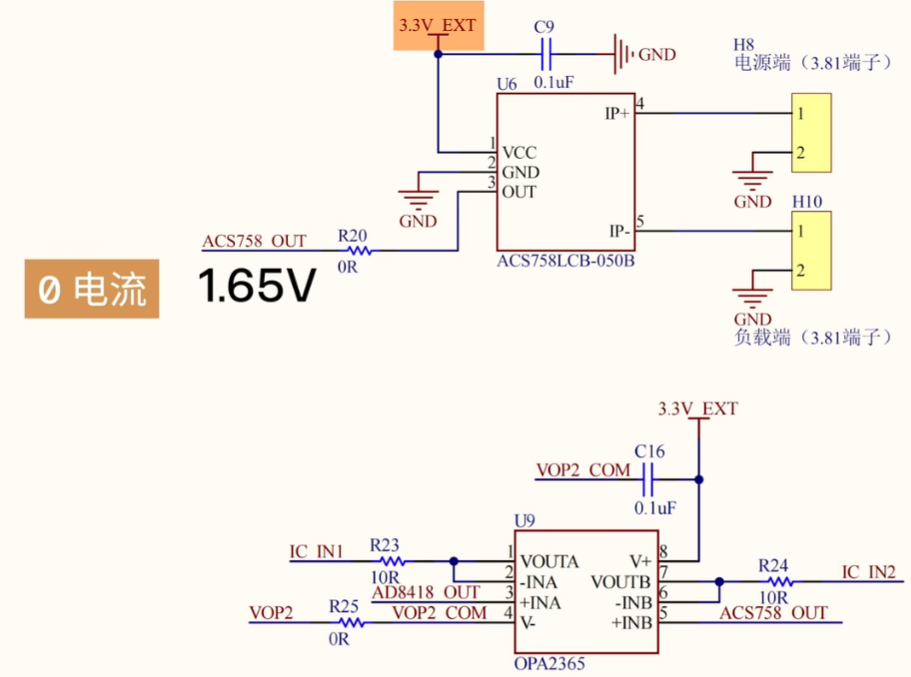

4. 霍爾電流傳感器

原理圖 ：

• 基于霍爾效應測量磁場，間接推導電流值。
• 典型芯片
  ：Allegro ACS758L具有 雙向直流交流電流檢測設計（內阻0.1mΩ，±1%精度）。
• 輸出特性
  ： 當為0時，它的輸出為2分之1VCC，我們電源電壓為3.3V，在零電流時，理論輸出為1.65V。當電流正向流動時，它的輸出靠近VCC，當電流反向流動時，它的輸出靠近0V。

應用場景 ：

• 高電壓或高隔離需求的場景（如光伏逆變器、電機驅動、電動汽車）。
