（本文編譯自SemiWiki）
21世紀初，半導體行業正站在一個關鍵的十字路口——支撐行業數十年高速發展的“摩爾定律”，首次面臨前所未有的生存危機。這一由英特爾聯合創始人戈登?摩爾（Gordon Moore）于1965年提出的觀察結論，核心是“芯片上的晶體管數量大約每兩年翻一番”，它不僅是技術演進的規律總結，更成為全球半導體產業的發展藍圖。
在其指引下，計算能力實現指數級增長，從早期笨重的大型計算機，到走進千家萬戶的個人電腦（PC），再到重塑生活方式的智能手機，幾乎所有現代電子設備的核心動力都源于此。
然而，當時間來到20世紀90年代末，這一“黃金定律”開始顯露疲態。當時主流的平面金屬-氧化物-半導體場效應晶體管（平面MOSFET），在半導體制程節點向90納米以下推進時，逐漸觸碰到了物理極限。關鍵問題出在“短溝道效應”：隨著晶體管溝道長度不斷縮短，電子不再沿著預設路徑移動，而是出現大量“泄漏”現象，這直接導致芯片功耗和發熱量急劇飆升。
到2003年，90納米制程芯片的泄漏功耗已接近其工作時的動態功耗，這意味著即便設備處于待機或低負載狀態，仍會消耗大量電能，嚴重威脅手機、筆記本電腦等移動設備的電池續航。彼時，不少行業領袖甚至公開宣稱“摩爾定律已死”，若無法找到新的技術路徑，進一步縮小晶體管尺寸、提升芯片性能的“縮放”進程將徹底停滯。

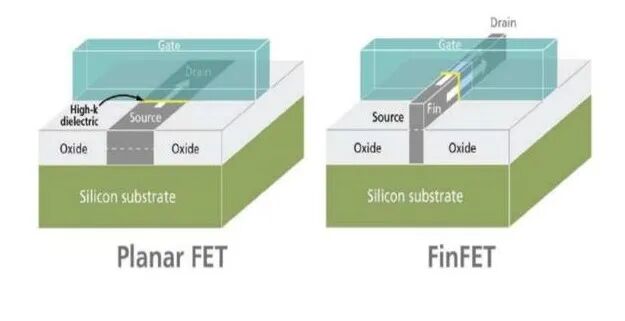

時任加州大學伯克利分校教授、深耕半導體研究多年的胡正明教授提出了一項突破性解決方案：鰭式場效應晶體管（FinFET）。與平鋪在硅片表面的平面晶體管不同，FinFET的核心是一個薄如“鰭片”（Fin）的半導體溝道，它垂直突出于硅片表面，而柵極（Gate）則從頂部和兩側三個方向環繞住這個“鰭片”，形成類似“魚鰭被夾子夾住”的結構。這種三維架構帶來了革命性的改變：柵極對溝道的控制能力大幅增強，就像用多只手牢牢握住電子的“運動軌跡”，能有效抑制短溝道效應導致的漏電流。
（圖片來自網絡）
在1999年胡正明發表的一篇具有開創性的論文中提出了，FinFET設計將漏電流降低了多個數量級，同時提升了開關效率，并實現了向20納米以下制程節點的縮放。他的團隊通過模擬證實，FinFET可在較低電壓下運行，同時保持高性能，這對于功耗受限的設備而言，是一項關鍵性突破。
FinFET技術的問世影響極為深遠。2011年，英特爾（Intel）在其22納米“Ivy Bridge”處理器中采用了FinFET技術，標志著該技術正式商業化落地。隨后，臺積電（TSMC）和三星（Samsung）相繼跟進，到2014年已將FinFET整合進16納米和14納米制程節點。借助FinFET，芯片制造商得以在更小的面積內集成更多晶體管，同時避免了平面設計中嚴重的漏電流問題。例如，與32納米平面芯片相比，英特爾22納米FinFET工藝在相同功耗下實現了37%的性能提升，或在相同性能下減少了50%的功耗。這一突破為摩爾定律注入了新的活力，推動了高能效中央處理器（CPU）、圖形處理器（GPU）和人工智能加速器的發展。
胡正明教授的創新不僅限于技術層面，更帶來了范式變革。FinFET的應用要求重新思考晶體管架構、制造流程與設計工具：其三維結構需要高精度光刻技術，以及高介電常數（high-k）電介質等新型材料來控制電容。以臺積電7納米FinFET制程為例，該制程為蘋果A12仿生芯片等產品提供支持，實現了每平方毫米超過9000萬個晶體管的密度——這是平面技術完全無法實現的成就。截至2025年，FinFET仍是先進制程節點的核心技術，臺積電3納米制程更將晶體管密度提升至每平方毫米2億個，為人工智能、5G通信和高性能計算（HPC）應用提供動力。
除了技術層面的深遠影響，FinFET還為全球經濟與社會發展注入了強大動力。它延長了摩爾定律的有效期，支撐了半導體行業的持續增長。2024年，全球芯片市場規模已達到6000億美元，其中先進制程芯片的貢獻占比超過40%，而這些先進制程幾乎全部基于FinFET技術。從我們手中的智能手機、平板電腦，到支撐互聯網運轉的數據中心服務器，再到驅動人工智能發展的GPU、TPU芯片，FinFET都是不可或缺的核心基石。如今，ChatGPT等生成式AI模型的快速迭代、自動駕駛汽車的感知與決策系統、5G通信的高速數據傳輸，背后都離不開FinFET芯片提供的強大算力支持。
憑借對半導體行業的卓越貢獻，胡正明教授獲得了多項國際頂級榮譽，其中最具分量的是2016年的IEEE榮譽勛章（IEEE Medal of Honor）——這是電氣與電子工程師協會（IEEE）授予個人的最高榮譽，被譽為“電子領域的諾貝爾獎”。頒獎詞中明確指出，胡正明“通過發明FinFET技術，重塑了半導體器件設計，為摩爾定律的延續奠定了基礎”，他也因此被全球業界公認為“拯救摩爾定律的遠見者”。
如今，半導體制程縮放已逼近1納米節點，新的挑戰再次浮現：量子隧穿效應讓電子泄漏問題以更復雜的形式回歸，而晶體管密度的提升也帶來了嚴峻的散熱難題。為此，業界正積極探索全環繞柵極（GAA）晶體管、二維材料（如石墨烯、二硫化鉬）等新技術。但值得注意的是，這些創新都建立在FinFET的技術基礎之上——FinFET證明，當傳統技術遭遇物理極限時，通過架構層面的創新，依然能夠開辟新的發展路徑。
胡正明教授的遺產，不僅在于發明了FinFET、延續了摩爾定律，更在于他向整個行業傳遞了一種“突破不可能”的思維方式。他用實際行動證明，物理極限并非不可逾越的鴻溝，只要敢于跳出固有框架，就能在技術的十字路口找到新的方向。如今，FinFET技術仍在不斷演進，它將繼續作為半導體行業的核心支柱，支撐摩爾定律在未來數年持續前行，為全球科技進步提供源源不斷的動力。
