柔性觸覺傳感器在生理傳感、人機界面和機器人系統等許多領域的應用正受到日益廣泛的關注。針對上述應用，研究人員已開發出多種采用不同傳感機制的觸覺傳感器，例如電阻式、壓電式、摩擦電式和電容式。其中，接觸電阻型觸覺傳感器因其設計簡單且信號易獲取而得到廣泛應用。在這些傳感器中，傳感元件的結構和材料非常重要，因?yàn)閭鞲性慕佑|電阻變化直接關系到傳感器的靈敏度和壓力檢測范圍。因此，已有研究提出了具有各種微結構的傳感元件層設計，例如金字塔型、穹頂型、柱體型以及層級結構等。這些微結構在施加壓力時會引起接觸面積的顯著變化，從而提高觸覺傳感器的靈敏度。此外，許多納米材料被用作導電材料，同時保持機械柔韌性，包括零維（0D）結構（例如金屬納米顆粒和炭黑），一維（1D）結構（例如金屬納米線和碳納米管（CNTs）），以及二維結構（例如MXene和石墨烯）。
另一方面，三維（3D）多孔結構具有較大的表面積，在施加力時可使接觸面積發生顯著變化，使其成為觸覺傳感應用的理想結構。特別是，3D多孔結構能有效分散施加的壓力，即使在高壓水平下也能逐漸擴展接觸界面。這種3D結構比傳統微結構具有更寬的傳感范圍。然而，這些觸覺傳感器的靈敏度通常低于0.1 kPa?1，限制了它們?cè)谏镝t(yī)學傳感和機器人系統等領域的應用。提高靈敏度的策略之一，是使用兩種或多種納米材料作為3D多孔結構的功能化材料。利用具有不同特性的納米材料的協同效應可以增強觸覺傳感器的靈敏度。但是，設計開發能夠在寬壓力范圍內保持高靈敏度的觸覺傳感器仍然存在挑戰。
據麥姆斯咨詢介紹，延世大學機械工程學院的研究人員展示了一種基于3D多孔框架的柔性高靈敏觸覺傳感器，該傳感器通過可規?；闹圃旃に嚕闪私鸺{米顆粒（AuNPs）修飾的碳納米管（AuNPs-CNTs）。其中，AuNPs通過濕法化學沉積直接沉積在CNTs表面，然后通過簡便的“浸漬干燥”方法涂覆在高度多孔的聚二甲基硅氧烷（PDMS）結構上。與依賴復雜微加工技術的現有柔性觸覺傳感器相比，該傳感器在制造簡單性和可擴展性方面具有顯著優勢。相關研究成果已經以“Flexible tactile sensors based on gold nanoparticles-precipitated carbon nanotubes with low contact resistance and high sensitivity”為題發表于Microsystems & Nanoengineering期刊。
論文摘要附圖

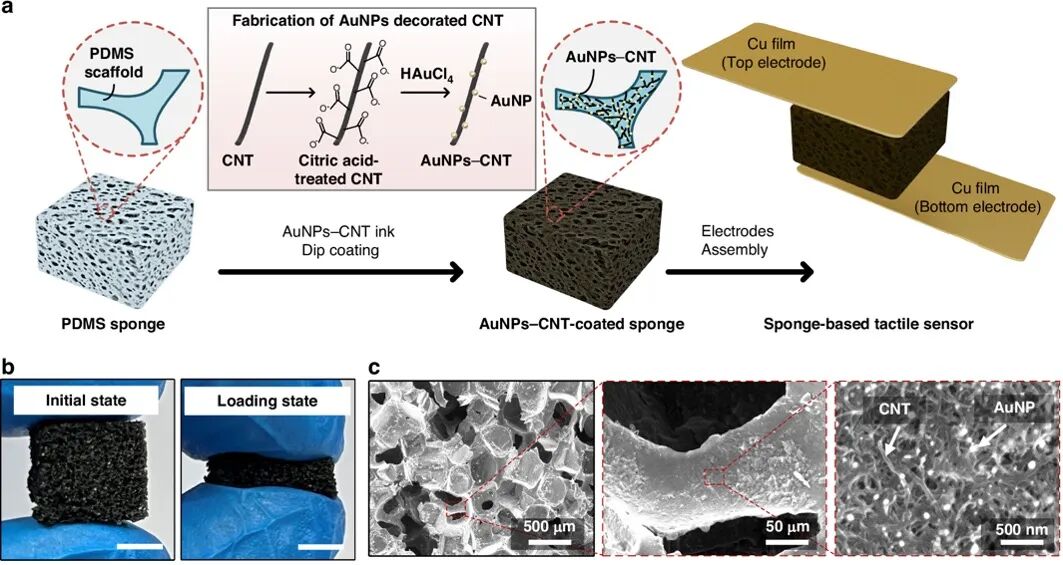

a）基于AuNPs-CNTs涂層海綿的觸覺傳感器的制備過程示意圖。該觸覺傳感器由涂覆AuNPs-CNTs的海綿和銅電極組成。b）受壓和釋壓狀態下的觸覺傳感器。c）涂覆AuNPs-CNTs的導電海綿的掃描電鏡圖像。

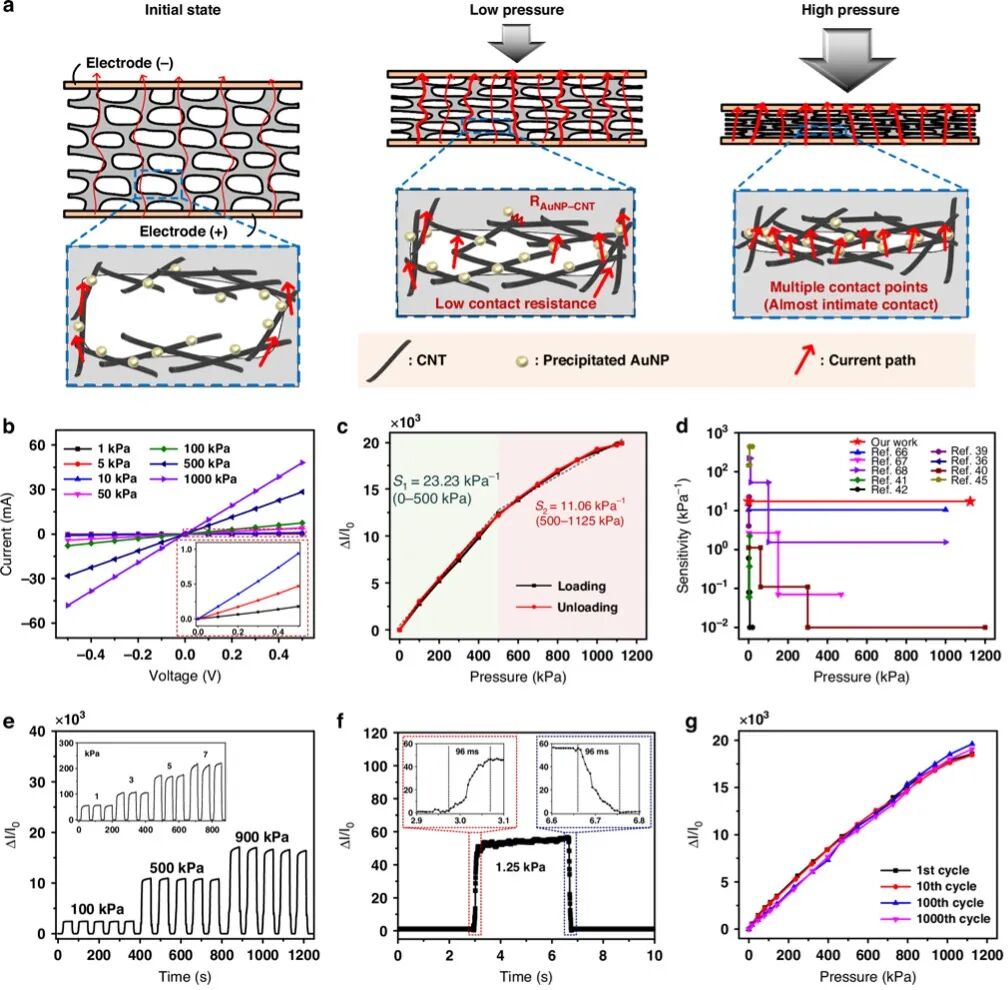

基于AuNPs-CNTs涂層海綿的觸覺傳感器在常規壓力下的壓力傳感特性
功能材料表征
該傳感器的高靈敏度，源于直接沉積在CNTs上的AuNPs具有的低接觸電阻。AuNPs在CNTs表面的沉積引入了Lennard-Jones相互作用，并且與原始CNTs相比具有更低的費米能級，從而提高了載流子濃度和電導率。研究人員通過實驗研究了AuNPs的存在及其形成方法對壓力傳感特性的影響。具體而言，研究人員使用不同的功能材料（CNTs表面直接沉積AuNPs、CNTs以及AuNPs與CNTs的混合物）制造了三種觸覺傳感器，并對它們進行了表征。
沉積AuNPs濃度的表征
研究人員制備了三種不同AuNPs濃度的傳感器，同時保持CNTs濃度不變，以研究AuNPs濃度對傳感器特性的影響。通過控制CNTs和HAuCl?溶液的重量比，調整了修飾AuNPs的濃度，以獲得低密度AuNPs（CNTs和HAuCl?的重量比為1：3.8）、中密度AuNPs（CNTs和HAuCl?的重量比為1：3.9）和高密度AuNPs（CNTs和HAuCl?的重量比為1：4.0）的傳感器。

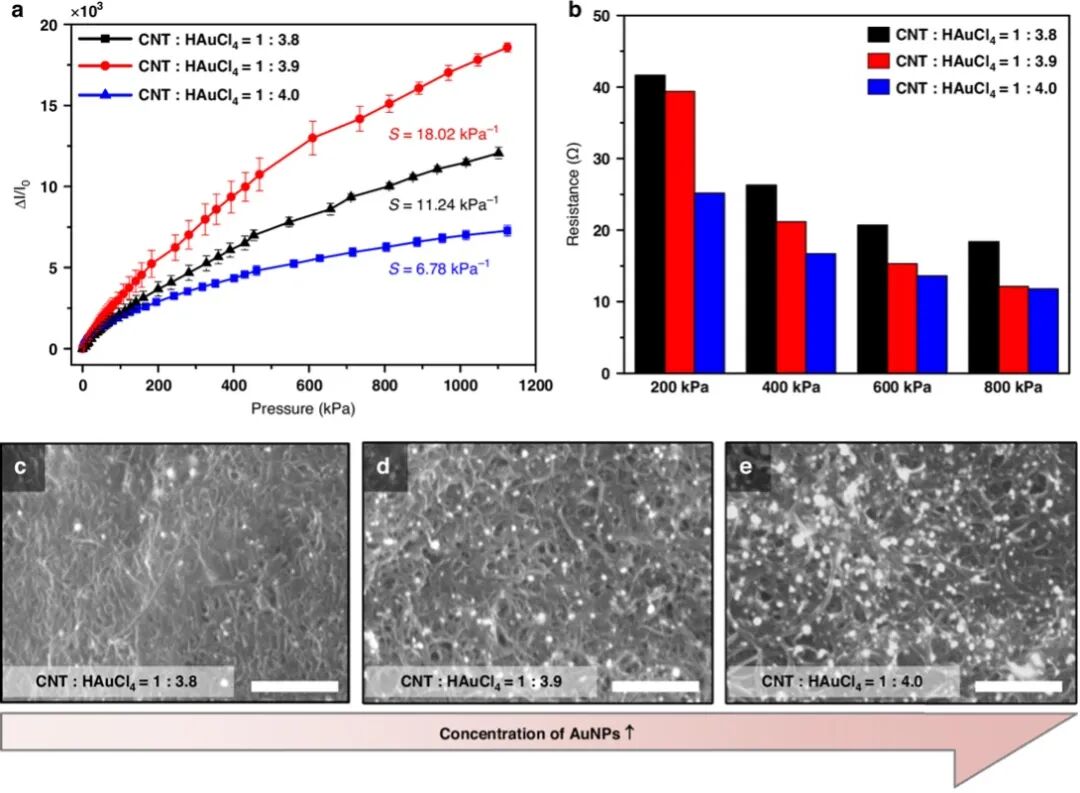

使用不同濃度AuNPs修飾的CNTs作為功能材料對觸覺傳感器進行表征
可穿戴健康監測應用
基于AuNPs-CNTs涂層海綿的觸覺傳感器展現出優異的靈敏度和寬廣的壓力檢測范圍，并且具有可擴展的制造工藝。這使其非常適合檢測從生理壓力（微弱）到大幅度人體運動（高壓）的各種壓力。研究人員將該觸覺傳感器貼在受試者的身體上，以精確測量這些應用中的信號。結果證明，所制造的觸覺傳感器成功檢測到了心跳的低壓力和腳步的高壓力。

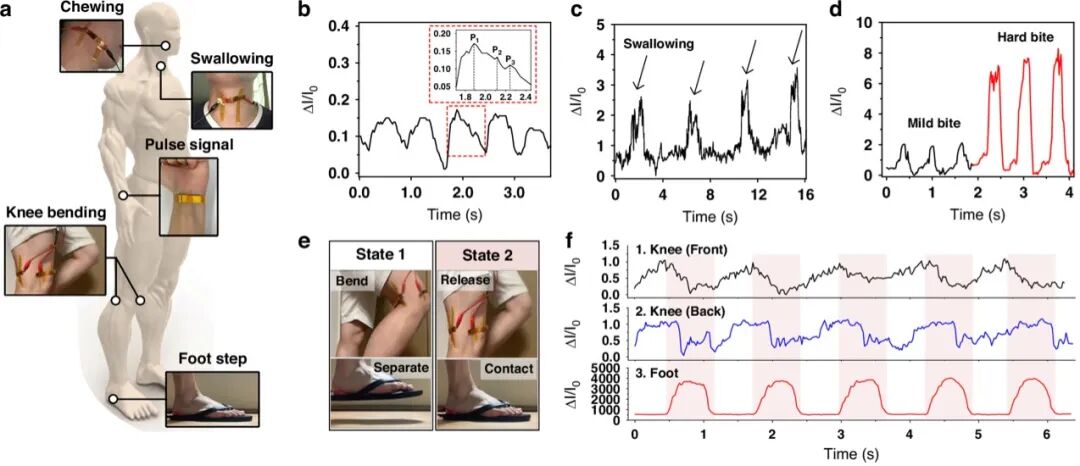

研究人員展示基于AuNPs-CNTs涂層海綿的觸覺傳感器用于健康監測應用
結論
該研究成功開發了一種包含3D多孔結構的柔性觸覺傳感器，其結構涂覆了AuNPs修飾的CNTs涂層。當施加外部壓力時，AuNPs-CNTs之間的接觸點增加，導致電流增大。特別是，由于該功能材料之間接觸電阻低，顯著提高了電流。該傳感器表現出高靈敏度，在低壓范圍（0.05–500 kPa）達到23.23 kPa?1，在高壓范圍（500–1125 kPa）仍能達到11.06 kPa?1。此外，該器件表現出許多優異的特性，包括快速響應、高重復性和再現性。研究人員通過改變功能層的形成以及修飾AuNPs的濃度對該器件進行了表征。利用該傳感器，研究人員成功監測了人體生理信號和人體運動，表明其有望應用于可穿戴電子系統。
論文鏈接：
https://doi.org/10.1038/s41378-025-01056-5
