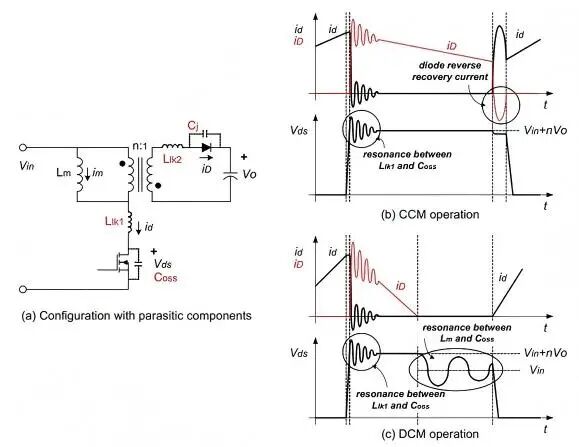

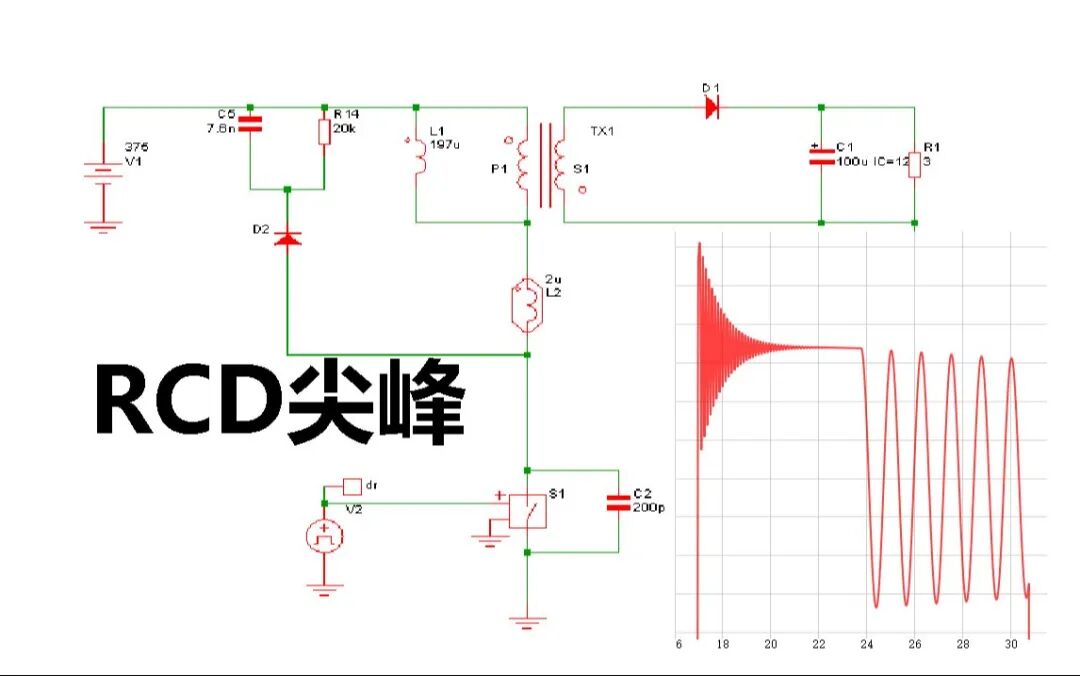

在反激式轉換器的世界里，一個看不見的“幽靈”時刻威脅著核心功率器件MOSFET的安危。這個幽靈，就是在MOSFET關斷瞬間，由變壓器漏感（Llk）與MOSFET自身輸出電容（Coss）形成的諧振所產生的——高壓尖峰。這個尖峰電壓一旦超越MOSFET的極限，輕則導致雪崩擊穿，重則使其永久性損壞，讓整個設計功虧一簣。因此，為MOSFET配備一個可靠的“保鏢”——RCD緩沖電路（又稱吸收電路），就成了電源設計中不可或缺的關鍵環節。

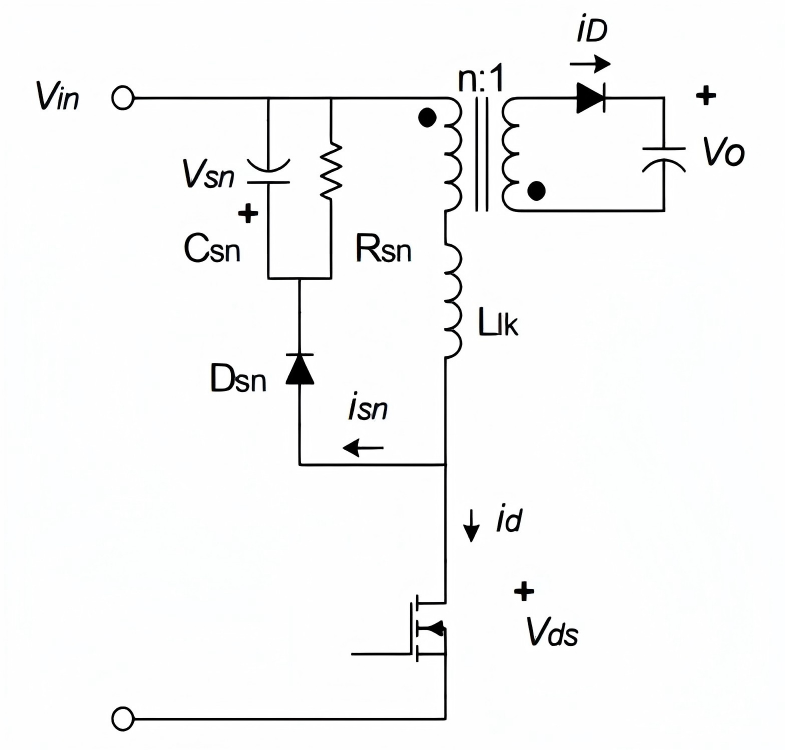

RCD緩沖電路的使命，就是精準地“狙擊”這個尖峰。它的工作原理十分巧妙：當MOSFET的漏極電壓（Vds）攀升并超過一個預設的安全閾值時，緩沖電路中的二極管（Dsn）會迅速導通，為漏感電流提供一條新的通路，將其能量轉移至緩沖電容（Csn）中暫時存儲。隨后，這部分能量再通過緩沖電阻（Rsn）以熱能的形式緩慢消耗掉。通過這樣一個“吸收-存儲-耗散”的過程，原本狂野不羈的電壓尖峰被有效地鉗位在一個安全、可控的水平，從而確保MOSFET安然無恙。
2.計算緩沖電阻 (Rsn)：電阻值決定了存儲在電容中能量的耗散速率。它可以通過變壓器漏感（Llk1）、初級峰值電流、開關頻率以及已確定的Vsn來計算。首先計算出緩沖電路需要耗散的功率（Psn），再根據以下公式推導出電阻值。

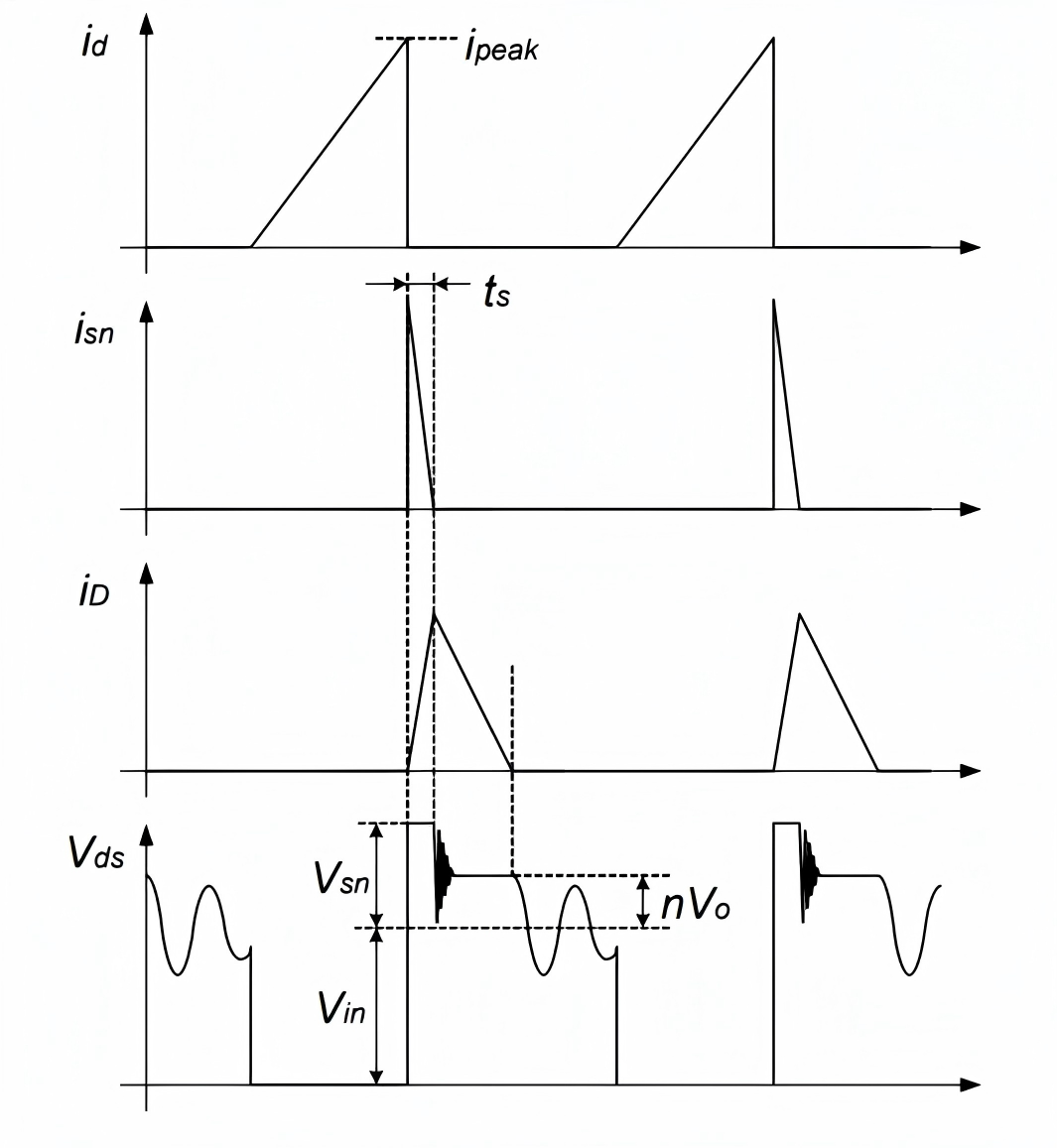

3.緩沖電容 (Csn)選型：電容的選擇關乎緩沖電壓的穩定性。我們通常允許電容上有5%到10%的電壓紋波（ΔVsn）。根據這個容許紋波，結合已算出的Rsn和開關頻率fs，便可以確定所需的電容值。圖3是DCM運行模式下，帶有RCD緩沖電路的反激式轉換器關鍵波形。

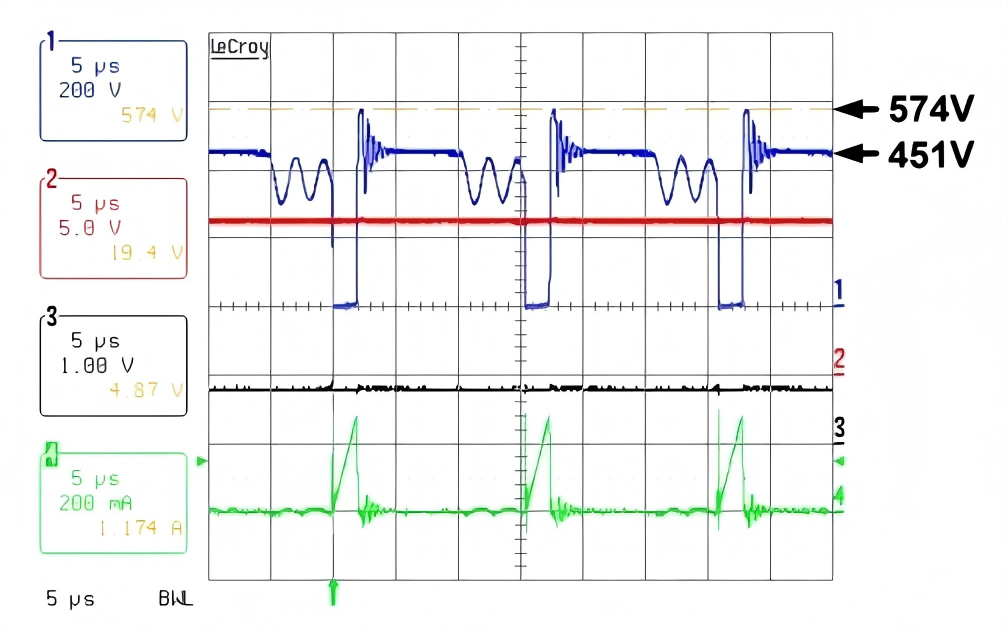

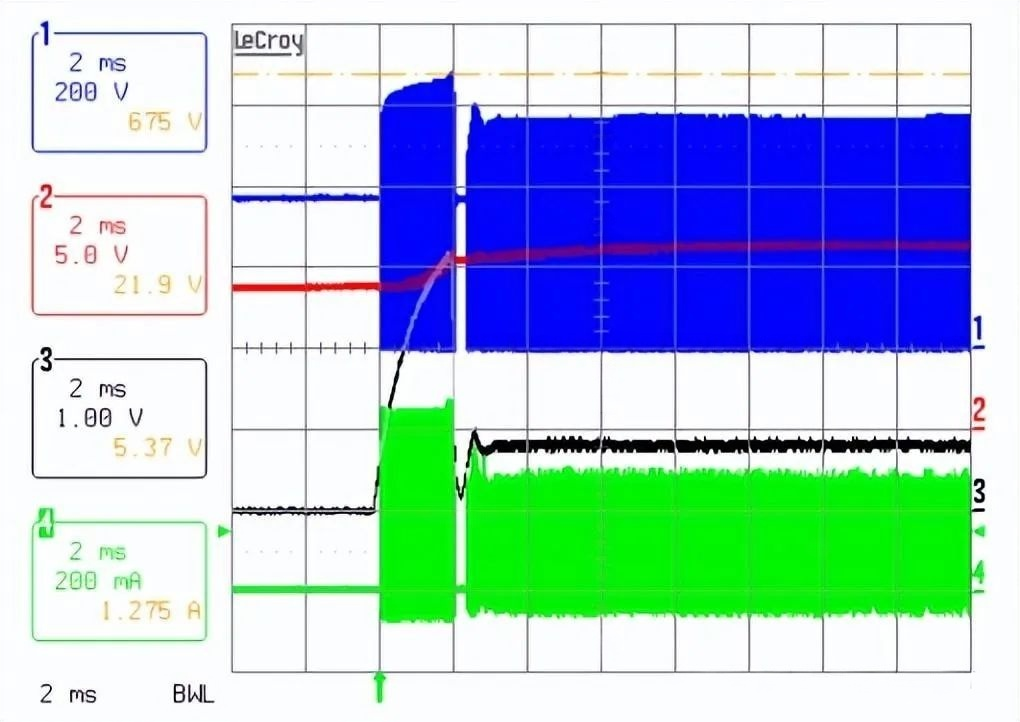

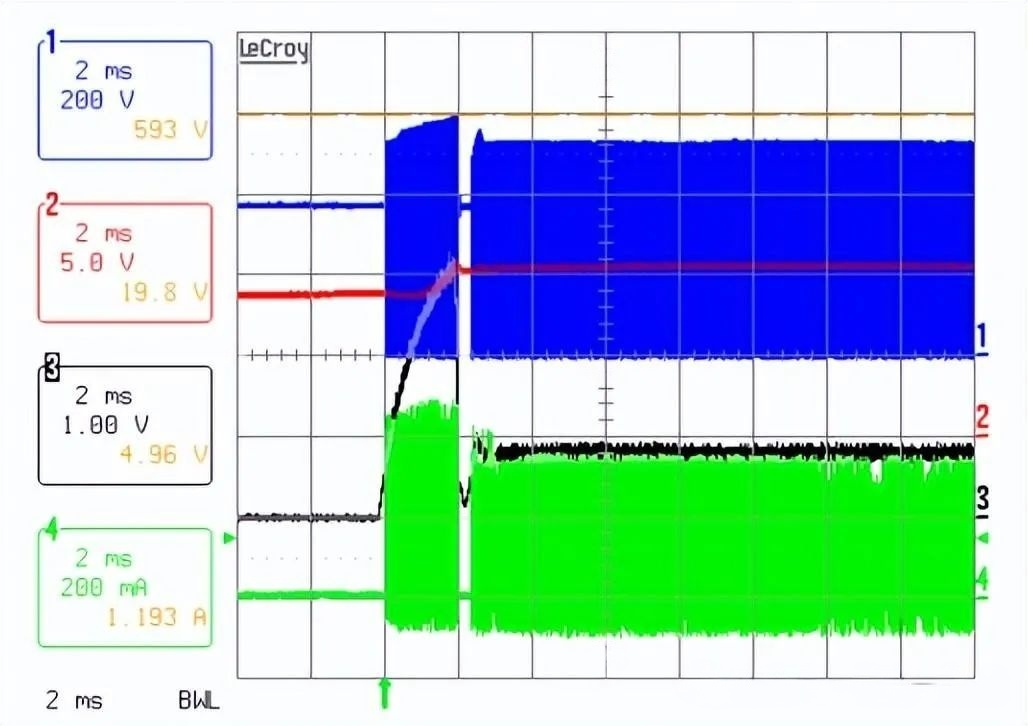

問題顯而易見：要么是變壓器設計不合理，要么是緩沖電路設計錯誤。經過分析，在確認變壓器匝數比為15合理后，癥結直指RCD電路。圖5可以看到問題在哪里，圖5是穩態波形，穩態時的最大電壓應力應該等于額定 電壓的 80% (650V * 0.8 = 520 V)。圖 5 顯示穩態時，并 且 Vin = 265 Vac 時，內部 SenseFET 上的電壓應力高于 570 V。然而，Vin+nVo 約為 450 V (= 375V + 15 * 5V)，說明變壓器的匝數比為15是比較合理的。所以緩沖電路需要重新考慮，使 Vsn 為 nVo 的兩倍，即 150 V，并且測得的 Llk1 和 i peak 分別為 150 μH 和 400 mA。
緩沖電阻計算過程如下：
Rsn 釋放的功率計算如下：
使緩沖電容電壓最大紋波為 10%，則緩沖電容計算如下：
設定目標緩沖電壓Vsn為150V。
根據實測的漏感（150μH）和峰值電流（400mA），計算出Rsn約為14kΩ。

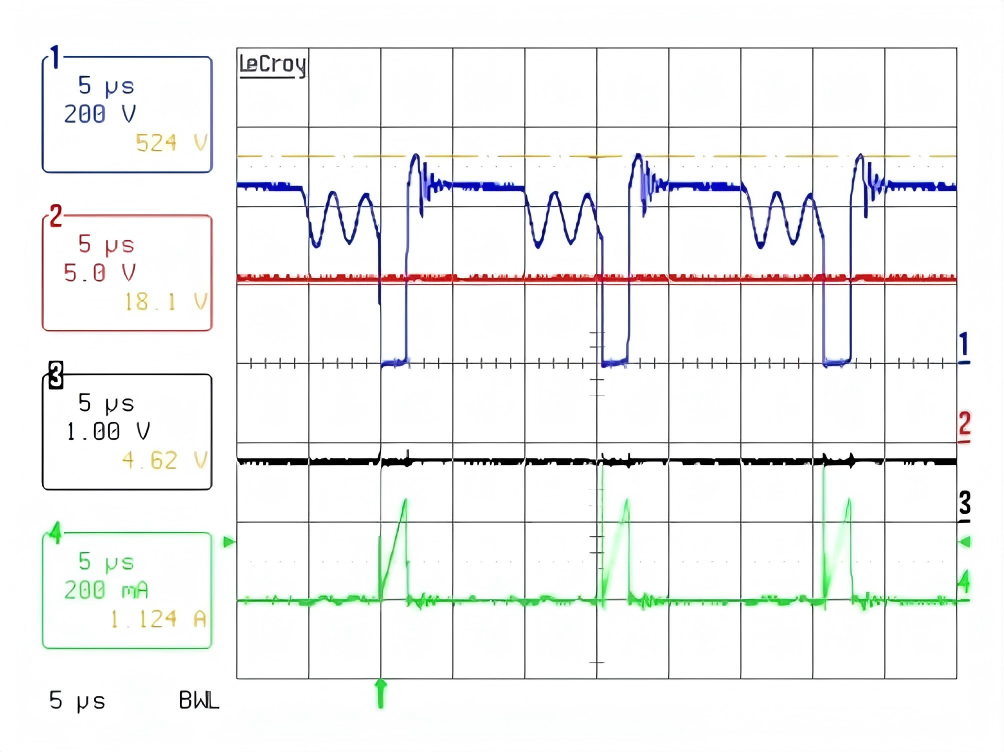

為保證10%的電壓紋波，計算出Csn應為10nF。
總結
這個案例生動地證明了RCD緩沖電路在反激變換器設計中的關鍵作用。它并非一個可有可無的附屬品，而是決定整個電源系統穩定性和壽命的“生命線”。通過精確的計算和合理的元件選擇，這個小巧的電路就能成為MOSFET最堅實的守護者，讓您的設計遠離因電壓尖峰而導致的“炸機”噩夢。
