在電子工程師圈，不少人把 PCB 布線當成簡單的 “連連看”，覺得枯燥又機械。但真正資深的設計師都清楚，布線的好壞直接決定了產品的穩定性、抗干擾能力甚至使用壽命。尤其是高頻、高速電路的設計，一個小小的布線失誤就可能導致整個項目返工。今天拆解 PCB 布線的核心要點，幫你避開那些容易踩的坑！
一、通用布線：打好基礎是關鍵
PCB 布線的核心原則是 “合理規劃、減少干擾”，從這 7 個細節入手，就能讓電路性能更穩定：
1. 合理選擇層數

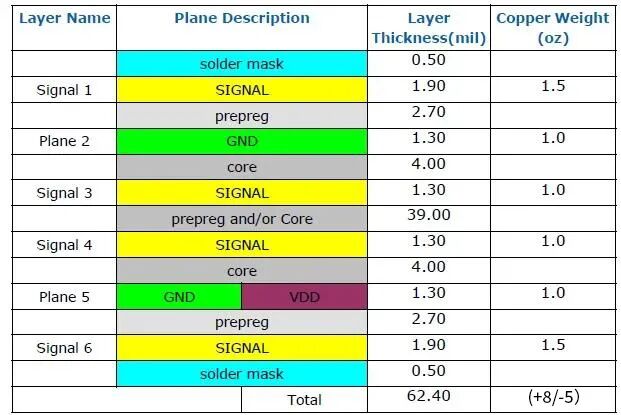

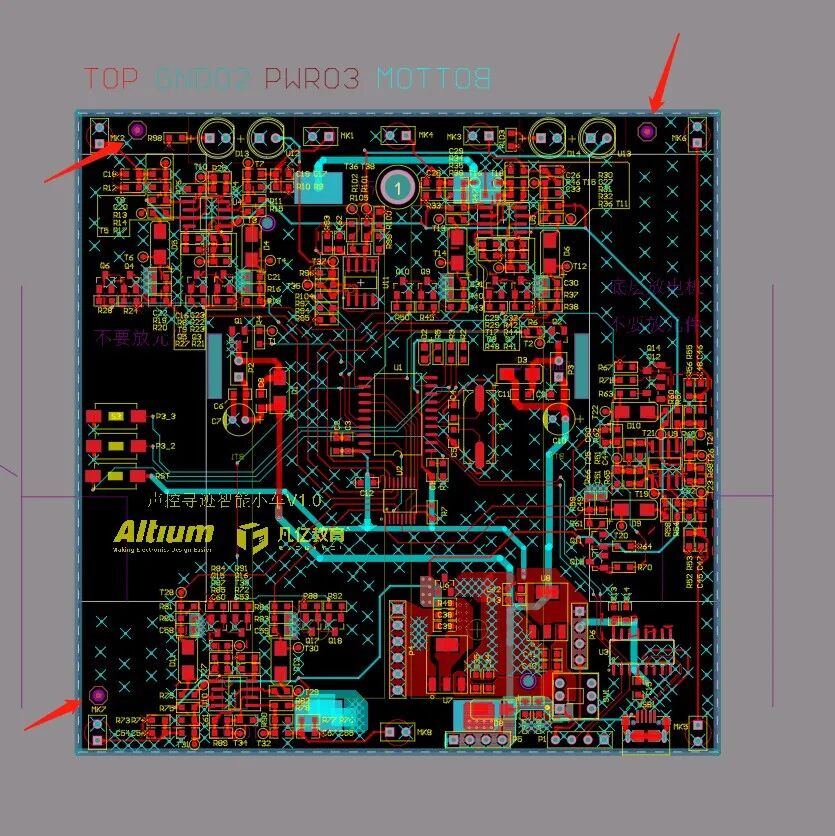

在高頻、高速電路板設計中，層數選擇直接影響抗干擾效果。利用中間內層平面作為電源和地線層，既能起到屏蔽作用，降低寄生電感，又能減少信號間的交叉干擾，具體的層數結構可參考下圖的多層板設計示例：
2. 科學選擇走線方式

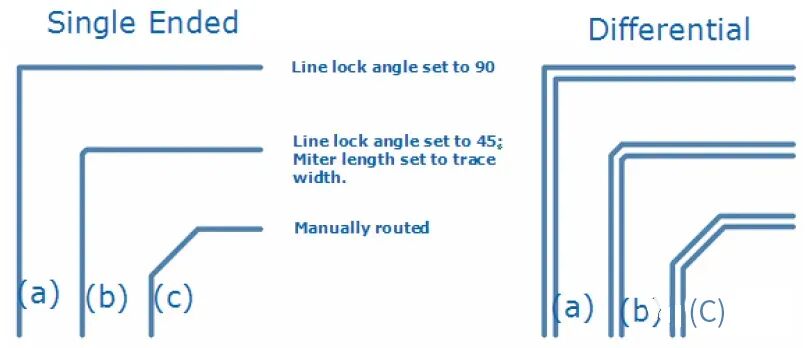

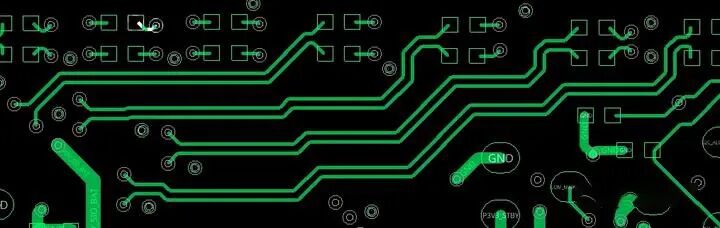

堅決避開直角、銳角走線，優先采用 45° 角拐彎或圓弧拐彎，這種方式能有效減小高頻、高速信號的反射和相互耦合，具體對比可參考下圖：
3. 嚴格控制走線長度與間距
無特殊要求時，走線長度越短越好（有損耗要求需結合實際調整）；相鄰布線的并行距離也要盡量縮短，避免信號傳輸中的損耗疊加。
4. 優化過孔設計與數量

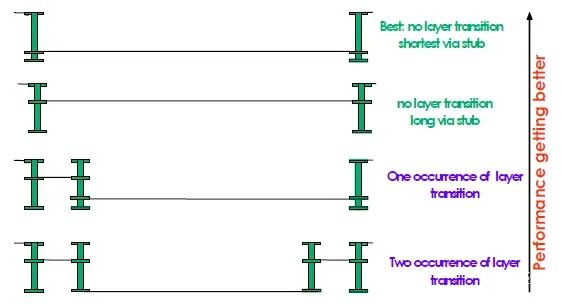

過孔設計需確保其阻抗與傳輸線阻抗一致或接近，同時盡量減少過孔數量 —— 過多過孔易導致阻抗不連續，影響信號完整性，不同過孔設計對信號的影響可參考下圖：
5. 規劃相鄰層間布線方向

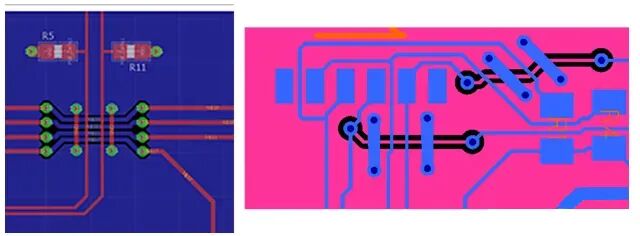

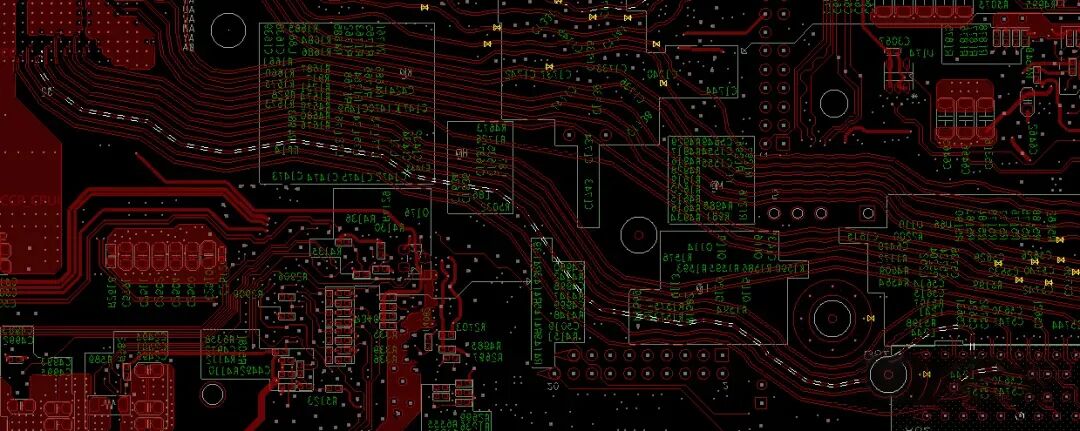

層間布線需采用垂直方向（如上一層水平、下一層垂直），這種交叉布局能大幅降低信號間的干擾，具體示例如下：
6. 謹慎處理包地

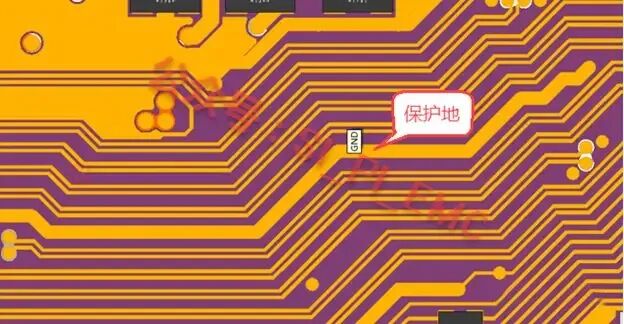

對重要信號線或干擾源包地時，需避免因包地導致空間縮小或阻抗變化，防止引入新問題，包地設計的參考示例如下：
7. 嚴禁信號形成環路
信號走線若形成環路，極易引入噪聲，設計時需確保走線無環路，參考下圖的規范要求：
二、布線優先級：抓重點才能提效率
布線不是盲目操作，按優先級推進能大幅提升設計質量，避免后期返工：
- 關鍵信號優先布：模擬小信號、高速信號、時鐘信號等對干擾敏感的信號，需優先規劃布線路徑，必要時采用手工布線、屏蔽隔離等特殊處理，確保信號質量。
- 密集區域優先攻：從連接關系最復雜、連線最密集的區域開始布線，能避免后期出現布線擁堵、無法優化的問題。
- 特殊區域避坑點：電源層和地層之間的 EMC 環境較差，切勿布置敏感信號；有阻抗控制要求的網絡，必須嚴格按照線長線寬標準布線，不可隨意調整。
三、時鐘布線：抗干擾的重中之重
時鐘線是 EMC 干擾的主要來源，設計時需重點關注以下細節：
- 盡量減少過孔數量，避免與其他信號線平行走線，遠離噪聲源（如大功率器件）和熱源，尤其要避開電源區域，防止電源與時鐘相互干擾。
- 時鐘驅動器優先布局在 PCB 中心，靠近負載，走線需短而圓滑，拒絕直角和 T 形走線，減少信號反射。
- 時鐘芯片和晶振下方禁止走線，需鋪銅隔離，必要時專門割地，防止信號泄露和外部干擾侵入。
- 差分時鐘線必須保證等長；同源時鐘的并聯匹配電阻靠近負載芯片，串聯電阻靠近時鐘芯片或 CPU，確保信號穩定傳輸。
四、直角走線：這些隱患要警惕
直角走線是 PCB 設計中的常見 “雷區”，其對信號的影響主要體現在三方面：
- 拐角等效為容性負載，會減緩信號上升時間；
- 線寬突變導致阻抗不連續，引發信號反射；
不僅是直角，頓角、銳角走線也可能導致阻抗變化，具體對比和規范要求可參考下圖：
走線角度與阻抗關系
設計時需優先采用 45° 角走線，若空間受限需調整，也需確保拐角平滑，避免出現尖銳角度。
五、差分走線：高速電路的首選方案
差分信號憑借超強的抗干擾能力，成為高速電路的主流選擇，設計時需重點關注以下要點：
- 抗干擾原理差分線的峰峰值是單端線的兩倍，且因平行等長走線，耦合度高，受同一干擾源影響時，兩條線上的干擾程度接近，再加上以對方為電壓基準（而非地平面），能有效抑制共模干擾。
- 核心設計要求必須保證差分對內等長和等間距 —— 等長能確保兩個信號時刻保持相反極性，減少共模分量；等距則能保證差分阻抗一致，避免信號反射，具體差分線設計可參考下圖：
- 適用場景：差分線需要額外的回流線，因此僅在追求高傳輸速率（如高速串行總線）或強抗干擾能力（如工業控制場景）的設計中使用，避免不必要的成本增加。
六、蛇形線：時序調節的實用工具

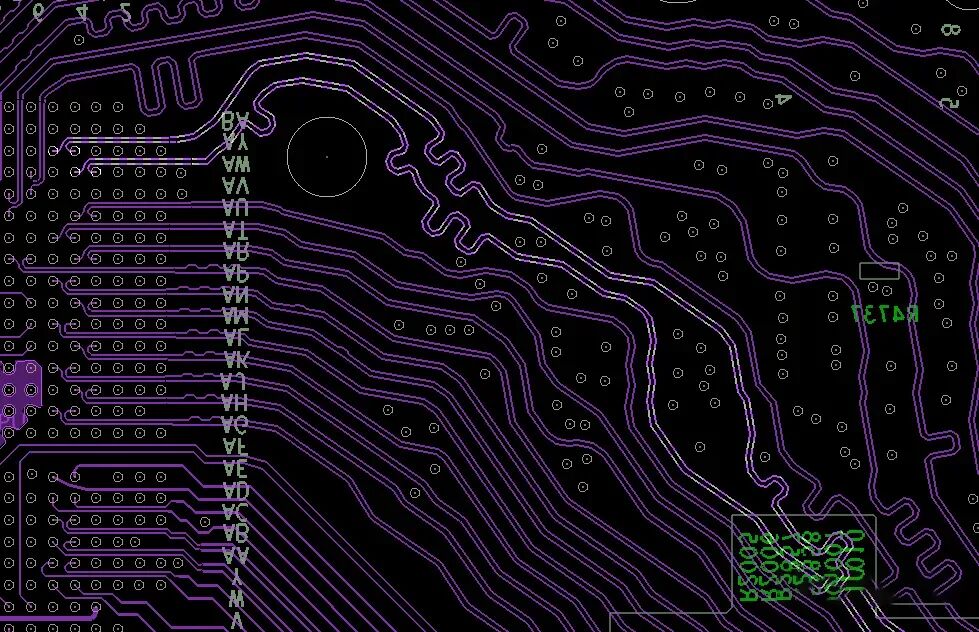

蛇形線并非 “花架子”，其核心作用是調節傳輸線延時，滿足對內 / 對間等長或系統時序要求，具體設計示例如下：
設計時需根據時序要求合理規劃蛇形線的密度和長度，避免過度設計導致信號損耗增加。七、電源與地線：電路穩定的 “生命線”
很多時候，產品性能不佳并非信號線設計問題，而是電源和地線處理不到位，以下是核心設計規則：
1. 核心布線規則

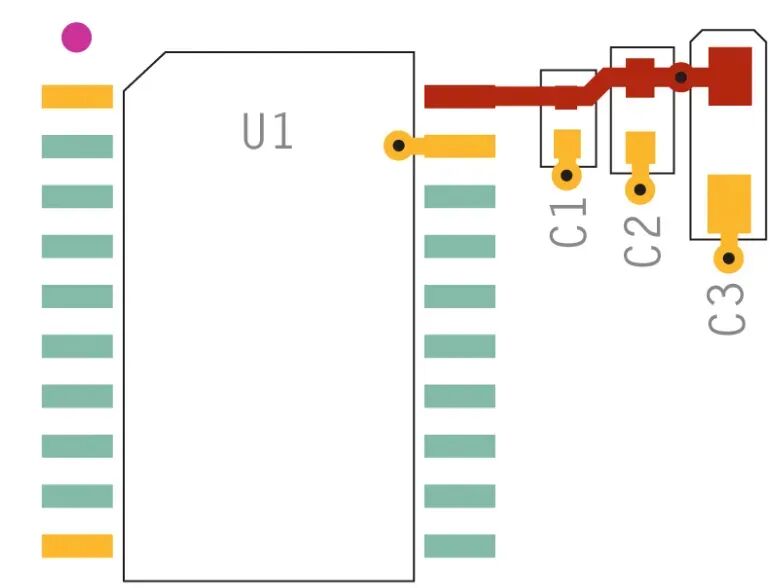

- 電源和地線之間必須添加去耦電容，濾除電源干擾，保證電源信號穩定，電容布局參考下圖：
- 盡量加寬電源線和地線，建議地線寬度大于電源線，降低傳輸損耗；高速數字電路需采用完整的地平面作為參考，模擬電路則禁止這種做法，避免干擾。

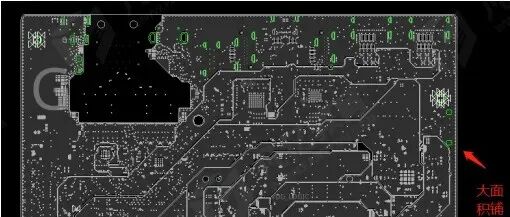

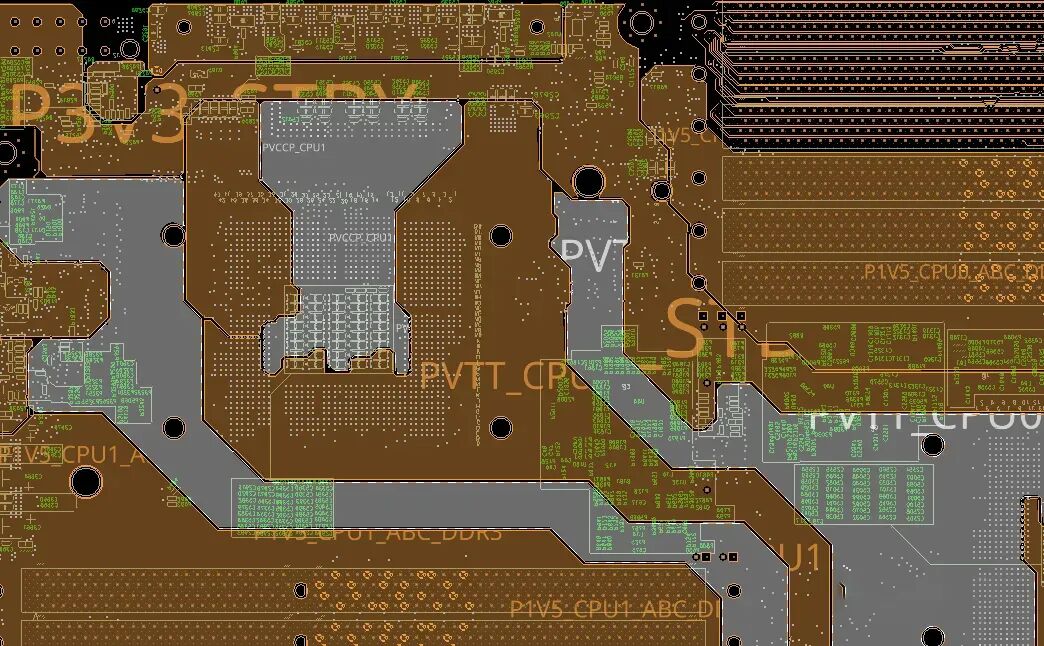

- 利用大面積銅層做地線，將 PCB 上未使用的區域全部連接地線，或采用電源、地線各占一層的多層板設計，具體電源地線布局可參考下圖：
避免導通孔在電源和地層形成分割，破壞平面完整性，導致信號線回路面積增大，2. 關鍵注意點
- 地線回路規則地線環路越小越好，環路面積越小，對外輻射和接收的干擾就越少
- 去耦電容規則電流需先經過濾波電容濾波，再供給器件使用；高速電路中，去耦電容的布局直接影響系統穩定性，不可忽視。
八、數字電路與模擬電路的共地處理
對于數字與模擬混合的 PCB，共地處理是減少干擾的核心，具體規范如下：
- 數字電路頻率高，模擬電路敏感度強，高頻信號線需遠離模擬器件，避免干擾模擬信號。

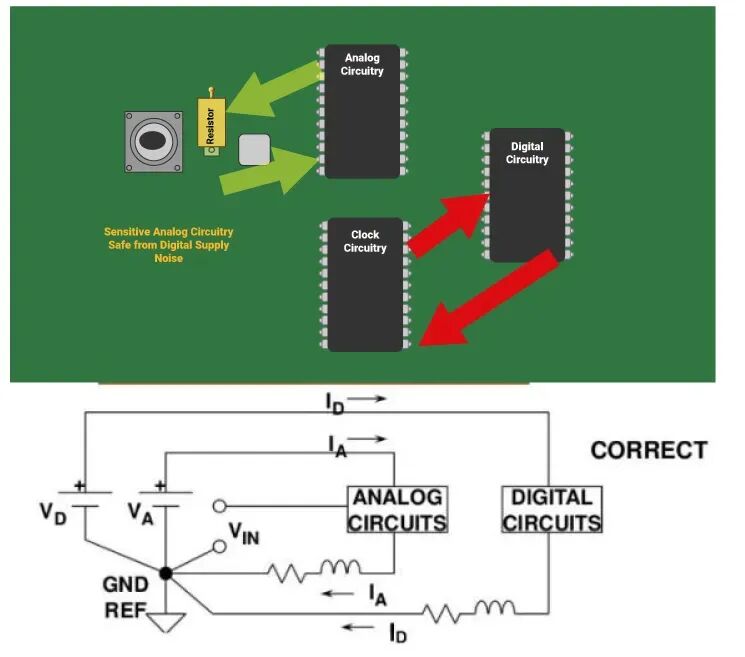

- PCB 對外僅保留一個接地結點，內部數字地和模擬地分開布線，僅在接口處（如插頭）單點短接，確保兩者互不干擾，具體共地設計參考下圖：
- 特殊場景下可采用數模不共地的設計，具體需根據系統需求確定，不可一概而論。
九、信號線布在電源 / 地平面上：多層板的優化技巧
多層 PCB 布線時，若信號線層剩余布線不多，可考慮在電源層（優先）或地層布線，以減少層數、降低成本，但需注意：保留地平面的完整性，避免因布線破壞地平面屏蔽效果，影響電路抗干擾能力。
十、收尾檢查：這些要點不能漏
布線完成后，必須進行全面檢查，確保設計符合規范和生產要求，重點核查以下內容：
1. 設計規則檢查（DRC）
- 線與線、線與元件焊盤、線與貫通孔、貫通孔與貫通孔之間的距離是否合理，是否滿足生產要求。
- 電源線和地線的寬度是否合適？電源與地平面之間是否緊耦合？
- 關鍵信號線是否采取了最佳措施（如長度控制、加保護線、TX/RX 線分層布線等）？
- 模擬電路和數字電路是否有各自獨立的地線，或是否按規范單點連接？
2. 工藝要求核查
- PCB 上是否加有工藝線？阻焊是否符合生產工藝要求，阻焊尺寸是否合適？
- 字符標志是否壓在器件焊盤上，避免影響電裝質量？
- 多層板中的電源地層外框邊緣是否縮小，防止銅箔露出板外造成短路？
3. 3W/3H 原則核查
- 3W 原則信號線與信號線之間的中心間距為線寬的 3 倍，參考下圖：
- 3H 原則信號線與信號線之間的中心間距為信號線到參考層距離的 3 倍，參考下圖：
3W/3H 原則的核心是減少信號線之間的串?dāng)_，尤其適用于高速 / 高頻信號線；若產品追求小型化，無法滿足該原則，需通過其他方式（如屏蔽、優化布局）彌補串?dāng)_風險。
PCB 設計沒有絕對的 “標準答案”，但遵循這些經過大廠驗證的要點，能幫你少走 90% 的彎路。從通用規則到專項技巧，從布線優先級到收尾檢查，每一個細節都關乎產品的最終性能 —— 畢竟，穩定的電路，永遠始于嚴謹?shù)牟季€設計。
