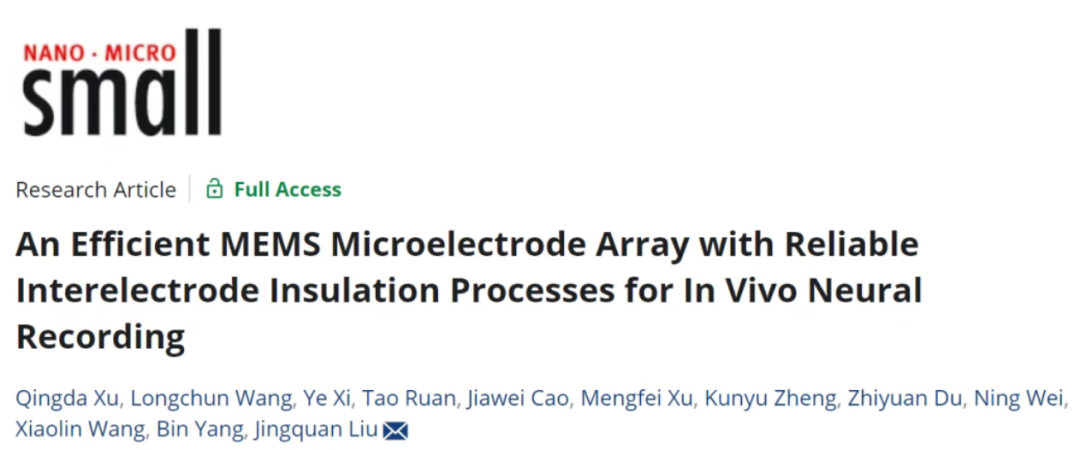

近日，上海交通大學劉景全教授團隊在可植入微針陣列式腦機接口器件領域取得新進展，相關成果以“An Efficient MEMS Microelectrode Array with Reliable Interelectrode Insulation Processes for In Vivo Neural Recording”（一種用于在體神經記錄的具有可靠電極間絕緣工藝的高效MEMS微電極陣列）為題在國際著名期刊《Small》（IF：13.0）上發表。
研究背景
隨著腦機接口（BCI）技術的發展，以猶他電極為代表的植入式微電極陣列已經完成了腦控機械臂、腦控癱瘓上肢和基于神經解碼的語音合成等突破性成果，在臨床長期穩定性方面展現了不可替代的優勢，推動了腦科學研究和神經疾病治療的發展。然而，與密歇根電極、柔性電極等其它植入式電極相比，猶他電極器件結構的發展近年來處于停滯狀態。原因之一是其采用熔融玻璃絕緣的工藝較為復雜、成本高且耗時，加之高縱橫比的三維結構，共同限制了其擴展?jié)摿Α榱私鉀Q這一問題，劉景全教授團隊致力于保留猶他電極優勢的同時開發一種新型微電極陣列加工工藝以實現簡化工藝流程、提高生產效率和增加擴展?jié)摿Φ哪康摹?/span>
研究內容

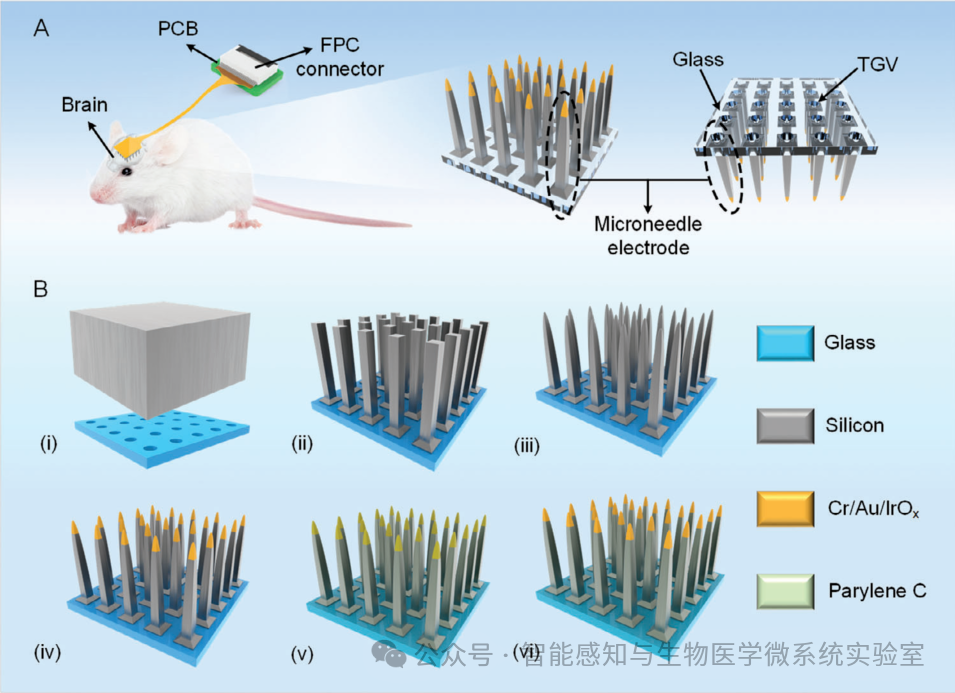

圖1 基于陽極鍵合的植入式MEMS微電極陣列制備流程
該研究借助MEMS工藝中的陽極鍵合技術，分別使用低阻硅片和硼硅酸鹽玻璃片作為導電微針和絕緣基底材料。玻璃基底上加工有TGV通孔用來實現硅針與上位機的電氣連接。陽極鍵合的方式克服了熔融玻璃基底帶來的局限性，使微針之間相對獨立，進而有靈活的空間為多功能的集成提供條件。除此之外，BF33玻璃基底還具備與集成電路兼容的潛力。該微電極陣列為面向皮質內神經記錄提供了一種簡單、有效的加工方案。

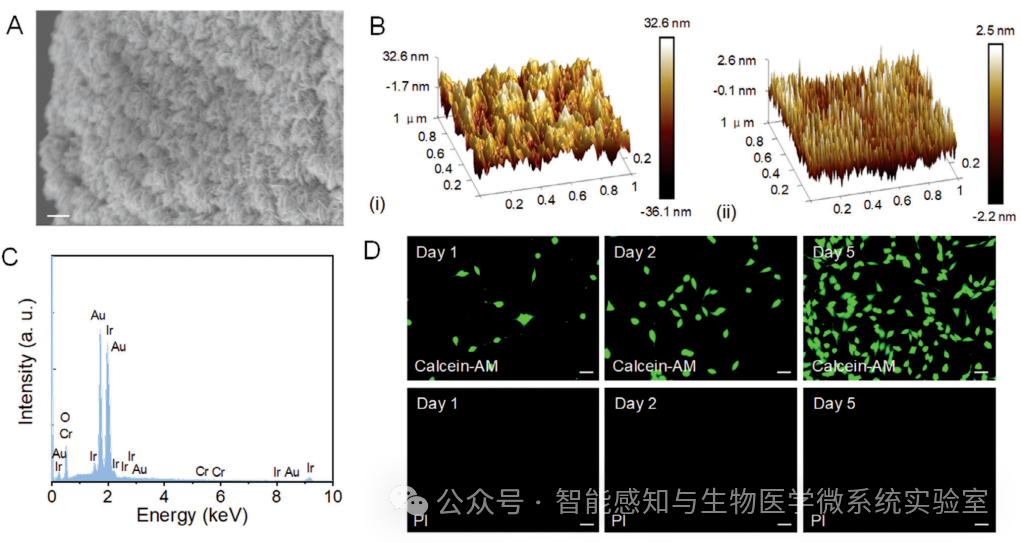

圖2 MEMS微電極界面材料表征
該研究團隊借助陣列式結構內部腐蝕液補充速率的不同和并列多次切割技術，通過一步靜態腐蝕即可形成錐形針尖。選用濺射氧化銥作為界面材料來降低電極阻抗，并通過與小鼠海馬體神經元共培養實驗證明其具有良好的生物相容性。通過體外老化實驗證明氧化銥與Parylene C具有良好的穩定性且兩種材料之間并沒有明顯的空隙和缺陷，為在體長期穩定性應用奠定了基礎。
圖3 小鼠在體植入實驗

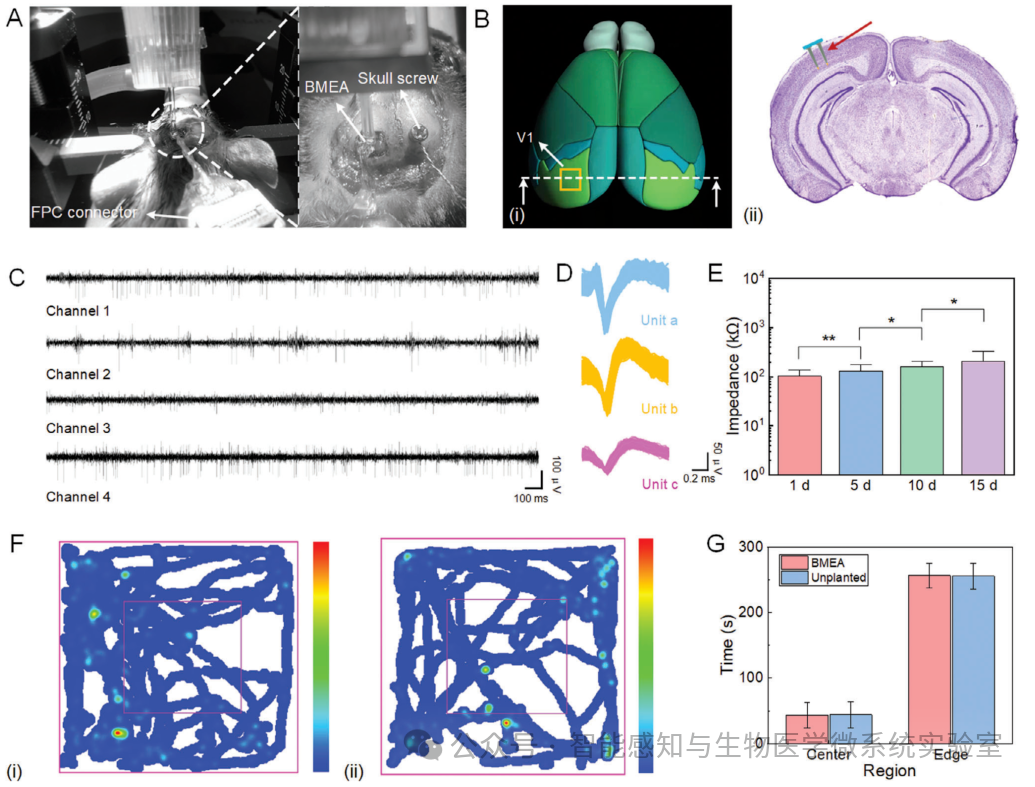

通過小鼠在體植入實驗驗證了陽極鍵合微電極陣列能夠穩定記錄神經元發放的spike信號。并且，在15天內電極阻抗隨時間的推移呈現增加的趨勢，這與猶他電極植入非人靈長類動物大腦中長期時間（~5年）內觀察到的阻抗變化一致。腦切片實驗驗證了電極對細胞的生物相容性，這一結果與神經元共培養的結論相同。此外，植入電極和未植入電極的小鼠運動軌跡展現了相似的行為模式，證實了植入電極不會影響正常行為活動。綜合實驗結果表明基于陽極鍵合工藝的微電極陣列具有良好的在體植入和神經記錄能力。
該工作面向簡單高效的MEMS微電極陣列加工新方法，在多功能和系統集成的植入式微電極陣列的開發及其長期穩定性測試方面極具潛力。在未來進行臨床驗證之前，需要開發后端組裝方案，并對其穩定性和長期性能進行系統評估，實現高密度微針陣列與集成電路封裝的可靠集成。
研究團隊
上海交通大學電院劉景全教授為通訊作者，博士生徐慶達為第一作者，該工作得到了國家重點研發計劃和國家自然科學基金等項目資助。
劉景全團隊長期致力于可穿戴/可植入柔性電子器件、MEMS腦機接口器件、極端環境智能微傳感器和微納加工與集成研究，在Sci. Adv.、Nat. Commun.、Adv. Mater.、Adv. Funct. Mater.、ACS Nano和Small等著名期刊發表多項研究成果，并推動其臨床轉化。
